Lernen und Klassifizieren AS 1 2 Assoziatives Lernen

Lernen und Klassifizieren AS 1 -2

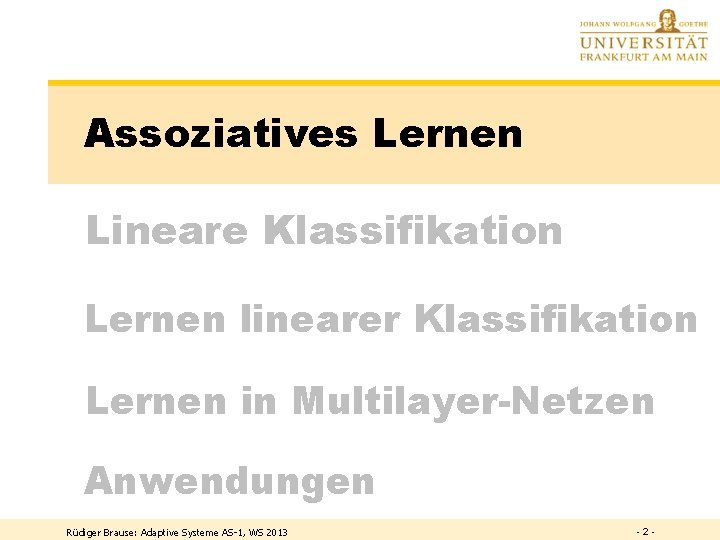

Assoziatives Lernen Lineare Klassifikation Lernen linearer Klassifikation Lernen in Multilayer-Netzen Anwendungen Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 -2 -

Assoziatives Lernen Informationssystem: Speichern und Abrufen von Information RAM-Speichern: Adresse A Speicherinhalt Abrufen: Adresse A Speicherinhalt Adresse Inhalt 1004 1003 1002 1001 1000 Text 3 Daten Text 2 Text 1 Assoziativspeicher Speichern: (Adresse A, Speicherinhalt) Abrufen: ( ? Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 Assoziatives Lernen , Speicherinhalt) -3 -

Konventionelle Assoziativspeicher Eingabe: Suchwort, Ausgabe: Treffer in Daten (auch mehrere!) Problem: Teile des Suchworts unbekannt oder falsch (unbekannte Maske) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 -4 -

Neuro-Modell des Assoziativspeichers Funktion: Jede Komp. ist lin. Summe zi = wix Nichtlin. Ausgabe: yi = SB(zi) = Lernen von W ? Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 -5 -

Lernen: Hebbsche Regel Beobachtung des Physiologen Hebb (1949): "Wenn ein Axon der Zelle A nahe genug ist, um eine Zelle B zu erregen und wiederholt oder dauerhaft sich am Feuern beteiligt, geschieht ein Wachstumsprozess oder metabolische Änderung in einer oder beiden Zellen dergestalt, dass A's Effizienz, als eine der auf B feuernden Zellen, anwächst. " Also: w. AB(t) – w. AB(t-1) =: w oder ~ x. A y. B wij(t) = wij(t-1) + i(t) yixj Vektor: wi(t) = wi(t-1) + i(t) yix Matrix: W(t) = W(t-1) + (t) yx. T Iterative Hebb'sche Lernregel Speichern eines Tupels (x, y) Frage: Ist auch eine andere Form der Hebb‘schen Lernregel denkbar? Rüdiger Brause: Adaptive Systeme, Systeme AS-1, Institut WSfür 2013 Informatik, WS 2007 -6 -

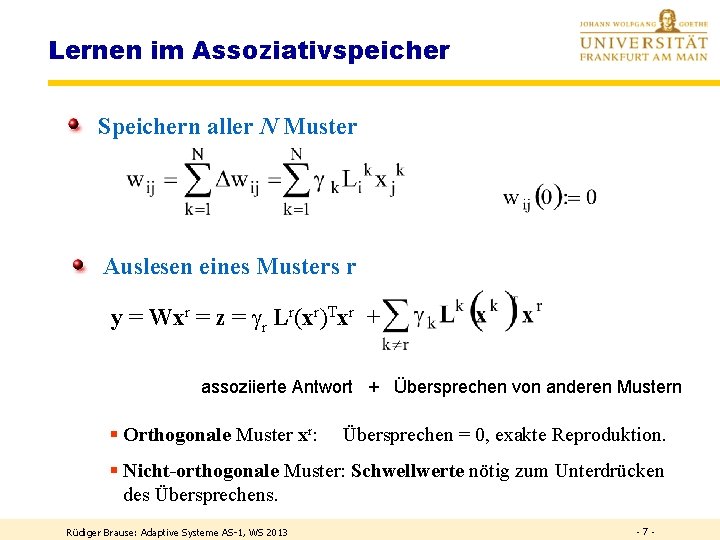

Lernen im Assoziativspeicher Speichern aller N Muster Auslesen eines Musters r y = Wxr = z = r Lr(xr)Txr + assoziierte Antwort + Übersprechen von anderen Mustern § Orthogonale Muster xr: Übersprechen = 0, exakte Reproduktion. § Nicht-orthogonale Muster: Schwellwerte nötig zum Unterdrücken des Übersprechens. Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 -7 -

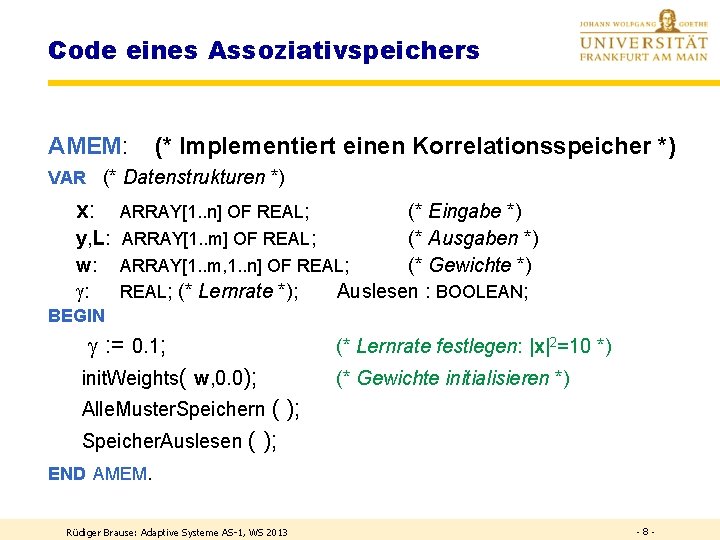

Code eines Assoziativspeichers AMEM: (* Implementiert einen Korrelationsspeicher *) VAR (* Datenstrukturen *) x: ARRAY[1. . n] OF REAL; (* Eingabe *) y, L: ARRAY[1. . m] OF REAL; (* Ausgaben *) w: ARRAY[1. . m, 1. . n] OF REAL; (* Gewichte *) : REAL; (* Lernrate *); Auslesen : BOOLEAN; BEGIN : = 0. 1; (* Lernrate festlegen: |x|2=10 *) init. Weights( w, 0. 0); (* Gewichte initialisieren *) Alle. Muster. Speichern ( Speicher. Auslesen ( ); END AMEM. Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 -8 -

Code eines Assoziativspeichers REPEAT Alle Muster speichern Read(Pattern. File, x, L) (* Eingabeschlüssel, gewünschte Ausgabe *) FOR i: =1 TO m DO (* Für alle Neuronen *) FOR j: =1 TO n DO (* ihre Gewichte verändern *) w[i, j] : = w[i, j] + *L[i]*x[j] ENDFOR; UNTIL End. Of( Pattern. File) Speicher auslesen (* zu Schlüssel x das gespeicherte y assoziieren *) Input (x) FOR i: =1 TO m DO (* Ausgabe für alle Neuronen *) y[i] : = S(z(w[i], x)) ENDFOR; Print (y) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 -9 -

Speicherarten Heteroassoziativer Speicher Inhalt L (Lehrervorgabe) Schlüssel = x („Adresse“) W Assoziation y=L Autoassoziativer Speicher Inhalt L = x Schlüssel = x Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 W Assoziation y=x - 10 -

Beispiel Autoassoziative Ergänzung Beispiel: N = 3 gespeicherte, orthogonale Muster Ausgabe bei Eingabe der Muster = Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 ? - 11 -

Beispiel Autoassoziative Ergänzung Mit der Hebb’schen Regel wird die Gewichtsmatrix W= = x 1 x 1 T + x 2 x 2 T + x 3 x 3 T und die Ausgabe z= = x 1(x 1 Tx) + x 2(x 2 Tx) + x 3(x 3 Tx) Testmuster 1: = x 1 0 + x 2 2 + x 3 0 Testmuster 2: = x 1 0 + x 2 0 + x 3 3 Testmuster 3: = x 1 1 + x 2 1 + x 3 1 Ergänzung 0 0 0 2 0 0 0 Korrektur 0 0 0 0 Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 0 0 3 3 0 Grenzbereich 1 1 1 0 0 1 1 1 0 - 12 -

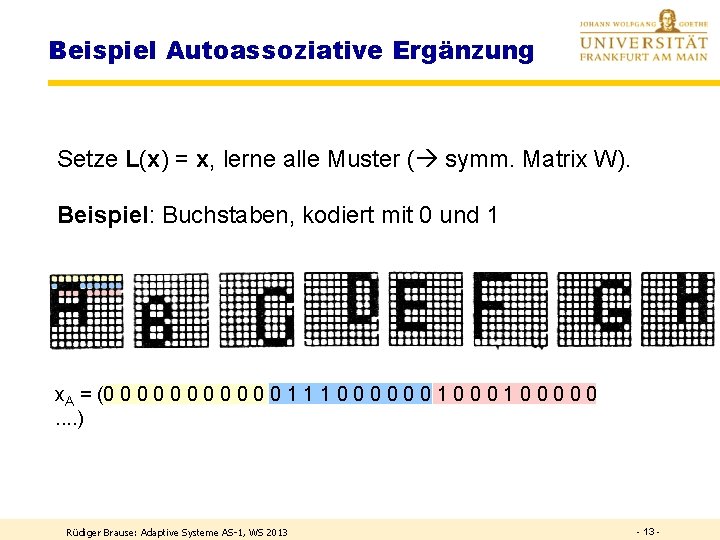

Beispiel Autoassoziative Ergänzung Setze L(x) = x, lerne alle Muster ( symm. Matrix W). Beispiel: Buchstaben, kodiert mit 0 und 1 x. A = (0 0 0 1 1 1 0 0 0 0 0. . ) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 -

Beispiel Autoassoziative Ergänzung Gebe Teilmuster von x ein erhalte Gesamtmuster L=x Teil von A G Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 14 -

Beispiel Autoassoziative Ergänzung Kohonen et al. 1977 3024 pixel je 3 Bit, 100 Prototypen, orthogonalisiert Gebe Teilmuster von x ein erhalte Gesamtmuster L=x Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 Gebe gestörtes Muster von x ein erhalte Gesamtmuster L=x - 15 -

Assoziatives Lernen Lineare Klassifikation Lernen linearer Klassifikation Lernen in Multilayer-Netzen Anwendungen Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 16 -

Klassenbildung Erfahrung: Es gibt ähnliche Dinge, „Arten“, „Klassen“, z. B. Buchstabe A ? Woher kommt das ? Plato: Ideen angeboren Aristoteles: Ideen erworben Ideenlehre: Dinge in Reinstform von der Seele im Jenseits gesehen, Erfahrung davon = „wie Schatten an einer Wand“ Zuerst werden Dinge mit den Sinnen erfaßt, dann die Idee dazu entwickelt (Höhlenmetapher) Rüdiger Brause: Adaptive Systeme, Institut für Informatik - 17 -

Klassenbildung: Beispiel Iris Klasse 1: Iris Setosa Rüdiger Brause: Adaptive Systeme, Institut für Informatik Klasse 2: Iris Virginica - 18 -

Klassenbildung heute Objekte werden durch Merkmale beschrieben z. B. qualitativ Mensch = (groß, braune Augen, dunkle Haare, nett, . . . ) quantitativ Mensch = (Größe=1, 80 m, Augenfarbe=2, Haarfarbe=7, . . . ) Idee = Form = „Klassenprototyp“ Trennung von Klassen Höhe Muster eines Objekts (Breite, Höhe) = x Blütensorte 1 Blütensorte 2 c 1 c 2 Klassenprototyp Breite Klassifizierung = Ermitteln der Geradengleichung bzw Parameter c 1, c 2. Rüdiger Brause: Adaptive Systeme, Institut für Informatik - 19 -

Klassentrennung Höhe x 2 Klassentrennung durch Trenngerade z<0 mit f(x 1) = x 2= w 1 x 1+w 3 bzw. z : = w 1 x 1+w 2 x 2+w 3 x 3 = 0 z=0 z>0 mit w 2 : =-1, x 3 : = 1 Mit z = c 1 c 2 = w. T x Klassenentscheidung y = S(z) = Breite x 1 Rüdiger Brause: Adaptive Systeme, Institut für Informatik - 20 -

Beispiel Klassengrenze Gewichtsvektor Gegeben: Klassengrenze. Gewichte? y = ax + b = y/ x x + b = -7/5 x +7 g(x, y) = 0 = -7/5 x -1 y +7 = (-7/5, -1, 7) (x, y, 1)T = (7, 5, -35) (x, y, 1)T w. T x 7 6 0 5 8 Gegeben: Gewichte. Klassengrenze? w = (6, 8, -48) g(x 1, x 2) = 0 = 6 x 1 + 8 x 2 – 48 = -6/8 x 1 -1 x 2 + 6 a=-6/8, b=6 Rüdiger Brause: Adaptive Systeme, Institut für Informatik - 21 -

Klassentrennung durch formales Neuron Klassentrennung durch binäres Neuron x 1 x 2 z= x 3. . . w. T x SB(z) y = 0: Klasse 1 y = 1: Klasse 2 xn-1 1 Klassenentscheidung y = SB(z) = z= = w. T x Rüdiger Brause: Adaptive Systeme, Institut für Informatik - 22 -

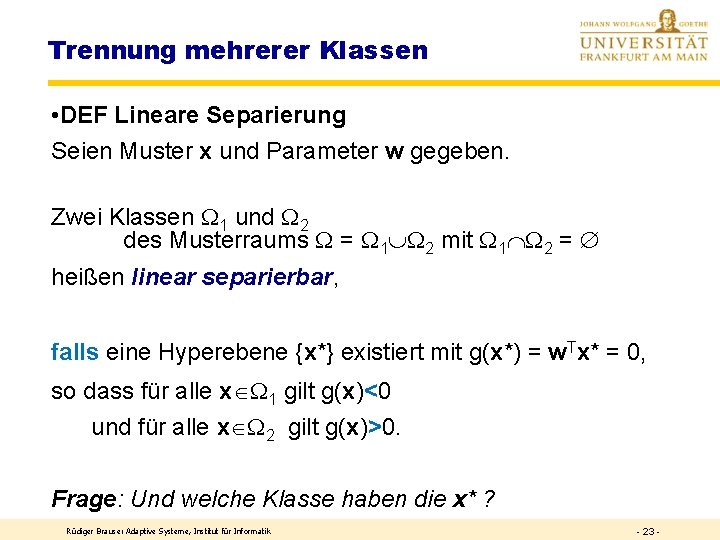

Trennung mehrerer Klassen • DEF Lineare Separierung Seien Muster x und Parameter w gegeben. Zwei Klassen 1 und 2 des Musterraums = 1 2 mit 1 2 = heißen linear separierbar, falls eine Hyperebene {x*} existiert mit g(x*) = w. Tx* = 0, so dass für alle x 1 gilt g(x)<0 und für alle x 2 gilt g(x)>0. Frage: Und welche Klasse haben die x* ? Rüdiger Brause: Adaptive Systeme, Institut für Informatik - 23 -

ABER: WIE erhalten wir die richtigen Gewichte, d. h. die richtige Klassifizierung ? Lernen ! Rüdiger Brause: Adaptive Systeme, Institut für Informatik - 24 -

Assoziatives Lernen Lineare Klassifikation Lernen linearer Klassifikation Lernen in Multilayer-Netzen Anwendungen Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 26 -

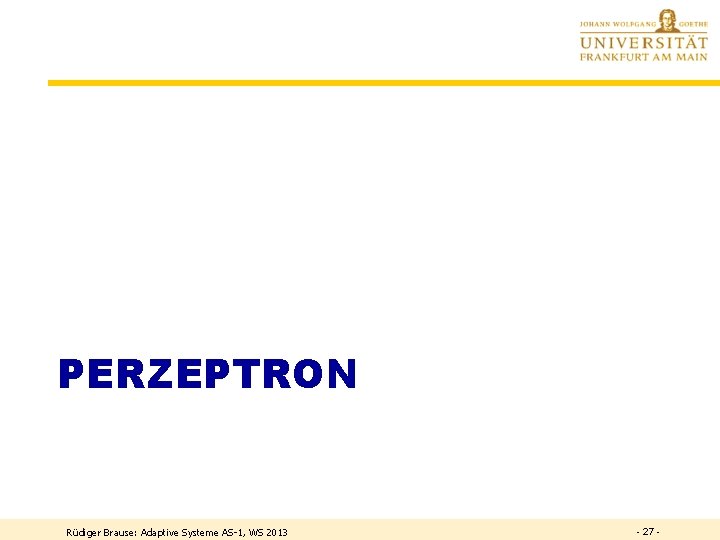

PERZEPTRON Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 27 -

Das Perzeptron Idee: Reize wiedererkennen Rosenblatt 1958 § Künstliche Retina § Assoziations-Schicht X · · · S A § Response-Schicht · · · y R • Verbindungen zu A fix (zufällig): x = (x 1, . . . , xn)T = ( 1(S), . . . , n(S))T • Stärke der Verbindungen zu R veränderbar: w = (w 1, . . . , wn)T Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 28 -

Das Perzeptron Entscheiden : = {x} alle Muster, = 1 + 2 1 : Menge aller x aus Klasse 1 2 : Menge aller x aus Klasse 2 Schwelle DEF Log. Prädikat Mit den Erweiterungen x = (x 1, . . . , xn, 1)T w = (w 1, . . . , wn, s)T wird Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 29 -

Das Perzeptron Lernen Ziel: Wähle w so, dass für alle x gilt Methode: Für alle x aus 1 und w. Tx < 0 w(t) = w(t– 1) + x Perzeptron-Lernregel Erhöhung von w. Tx ! Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 30 -

Das Perzeptron: Pseudo-code 1 PERCEPT 1: Wähle zufällige Gewichte w zum Zeitpunkt t: =0. REPEAT Wähle zufällig ein Muster x aus 1 2; t: = t+1; IF (x aus Klasse 1) THEN IF w. Tx < 0 THEN w = w + x ELSE w = w END ELSE IF w. Tx > 0 THEN w = w - x ELSE w = w ENDIF UNTIL (alle x richtig klassifiziert) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 31 -

Das Perzeptron: Pseudo-code 2 DEF –- : = {x | –x aus Klasse 2} statt w. Tx < 0 gilt für – die Relation w. Tx > 0 PERCEPT 2: Wähle zufällige Gewichte w zum Zeitpunkt t: =0. REPEAT Wähle zufällig ein Muster x aus IF w. T x 0 THEN ELSE 1 U –; t: = t+1; w(t) = w(t– 1) + x w(t) = w(t– 1) END UNTIL (alle x richtig klassifiziert) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 32 -

Das Perzeptron: Pseudo-code 3 DEF numerische Werte PERCEPT 3: Wähle zufällige Gewichte w zum Zeitpunkt t: =0. REPEAT t: = t+1; w(t) = w(t– 1) + (L(x) – y(x)) x(t) Fehler-Lernregel UNTIL (alle x richtig klassifiziert) Sogar ohne Umdefinition der Muster aus 2! Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 33 -

Das Perzeptron Satz: Ein Perzeptron kann nur Klassen trennen, wenn sie linear separierbar sind. Warum? Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 34 -

ADALINE Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 35 -

Adaline ADAptive LINear Element Widrow und Hoff (1960) Diskrete „Lernmaschine“ aus Widerständen und Leitungen Fehlerangabe Gewichte Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 Eingabe T G F - 36 -

Adaline: Aktivität Schwellwertregler w 0 Quantisierer S(z) Ausgabe y Regler Schalterfeld für Eingabemuster Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 Summierer Fehleranzeige Lehrer-Schalter für gewünschte Ausgabe - 37 -

Adaline: Lernalgorithmus Minimierung des erwarteten Fehlers durch Anpassung der Parameter (Drehwiderstände): • Wenn der Fehler größer wird, drehe Knopf zurück und in die entgegengesetzte Richtung • Wenn der Fehler am kleinsten ist, wende dich nächstem Knopf zu Automatische Anpassung: Lerngleichung w(t) = w(t– 1) + (t)(L(x)–w. Tx) Widrow-Hoff Lernregel Fehler Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 38 -

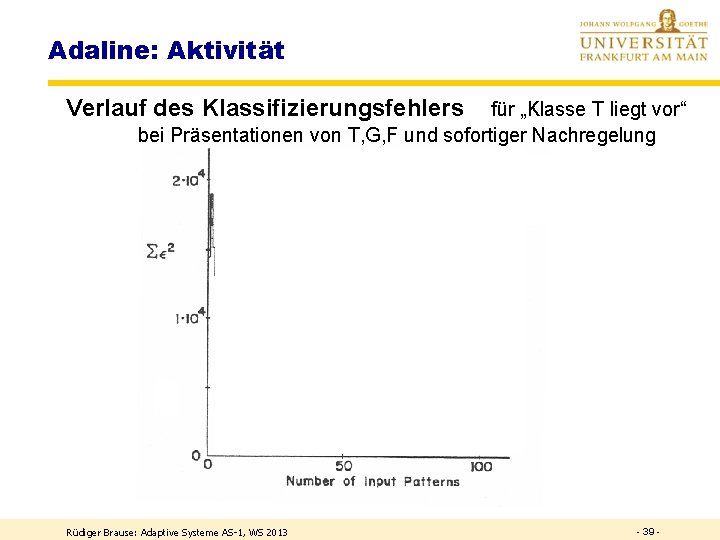

Adaline: Aktivität Verlauf des Klassifizierungsfehlers für „Klasse T liegt vor“ bei Präsentationen von T, G, F und sofortiger Nachregelung Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 39 -

Adaline: Pseudocode VAR (* Datenstrukturen *) x: ARRAY[1. . n] OF REAL; (* Eingabe *) z, y, L: ARRAY[1. . m] OF REAL; (* IST und SOLL-Ausgaben *) w: (* Gewichte *) : ARRAY[1. . m, 1. . n] OF REAL; REAL (* Lernrate *); x 2: REAL; BEGIN : = 0. 1; (* Lernrate festlegen *) init. Weights(w, 0. 0); (* Gewichte initialisieren *) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 40 -

Adaline: Pseudocode REPEAT Read( Pattern. File, x, L) x 2 : = Z(x x) (* Eingabe *) (* |x|2*) (* Aktivität bilden im Netz *) FOR i: =1 TO m DO (* Ausgabe für alle Neuronen *) z[i] : = Z(w[i], x) (* Aktivität errechnen*) y[i] : = S(z[i]) (* Nicht-lin. Ausgabe *) END; (* Lernen der Gewichte *) FOR i: =1 TO m DO (* Für alle Neuronen *) FOR j: =1 TO n DO (* und alle Dimensionen *) w[i, j] : = w[i, j]- *(z[i]-L[i])*x[j]/x 2 (* Gewichte verändern *) END; UNTIL End. Of(Pattern. File) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 41 -

Adaline: Anwendung Aufgabe: Korrektur des Signals bei Transatlantik-Kommunikation verzerrtes Signal beim Empfang x(t) Verzögerung w 1 w 2 Verzögerung tapped delay line verbessertes Signal y(t) w 3 – Lernen Erfolg: Fehler von 10% auf 0, 0001% reduziert bzw. 4 -fache Geschwindigkeit möglich Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 + gewünschtes Signal L(t) beim Training - 42 -

GRADIENTENABSTIEG Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 43 -

Lernen durch Iteration Gradientenabstieg R(w) - ¶R(w) ¶W w* w(t ) w(t-1) w : =(¶/¶w , . . . , ¶/¶w )T w 1 w : = (w(t-1) – w(t)) ~ – w. R(w(t– 1)) w(t) = w(t– 1) – (t) w. R(w(t– 1)) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 n multi-dim. Ableitung - 44 -

Lernen durch Iteration Problem: stochastischer Gradientenabstieg R(w) - ¶R(w) ¶W w* w(t ) w(t-1) w Zielfunktion abhängig von stochastischer Beobachtung x(t) z. B. Fehler (L – y(x))2 Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 45 -

Stochastisches Lernen mit Zielfunktion R(w) = r(w, x) x w(t) = w(t-1) – (t) w R(w(t-1)) z. B. w(t) = w(t-1) – (t) (L – y(x)) x x wird ersetzt durch Lernen mit stochast. Zielfunktion r(w, x) w(t) = w(t-1) - (t) w r(w(t-1), x(t)) stochastisches Lernen z. B. w(t) = w(t-1) - (t) (L – y(x)) x Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 46 -

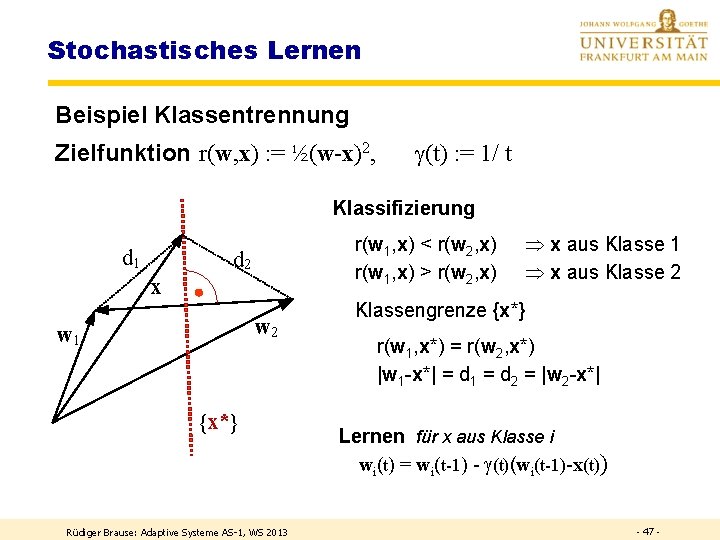

Stochastisches Lernen Beispiel Klassentrennung Zielfunktion r(w, x) : = ½(w-x)2, (t) : = 1/ t Klassifizierung d 1 r(w 1, x) < r(w 2, x) r(w 1, x) > r(w 2, x) d 2 x w 2 w 1 {x*} Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 x aus Klasse 1 x aus Klasse 2 Klassengrenze {x*} r(w 1, x*) = r(w 2, x*) |w 1 -x*| = d 1 = d 2 = |w 2 -x*| Lernen für x aus Klasse i wi(t) = wi(t-1) - (t)(wi(t-1)-x(t)) - 47 -

Codebeispiel Klassentrennung float w[ ][ ] = new float[2][2]; t = 1; do { float x[2]; float ; int t, k; (* erster Zeitschritt *) (* Eingabe oder Generation des Trainingsmusters *) read(Pattern. File, x); = 1/t; (* zeitabh. Lernrate *) (*suche Klasse mit minimalem Abstand *) if (Abstand(x, w[0]) > Abstand(x, w[1])) k= 1; else k= 0; (* verändere den Gewichtsvektor *) for (int i=0; i<=1; i++) (* Approximation des Mittelwerts *) w[k, i] = w[k, i] - *(w[k, i]-x[i]); t = t+1; (* nächster Zeitschritt, nächstes Muster *) } while ( !End. Of (Pattern. File) ); Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 49 -

Assoziatives Lernen Lineare Klassifikation Lernen linearer Klassifikation Lernen in Multilayer-Netzen Anwendungen Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 50 -

Das XOR-Problem Aufgabe Trennung zweier Klassen durch eine Gerade – wie ? x 2 1 x 2 x 1 x 2 00 01 10 11 0 1 1 0 0 = { } = {(0, 0), (1, 1)} 1 = { } = {(1, 0), (0, 1)} Klassen nicht linear separierbar! 0 0 Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 1 x 1 - 51 -

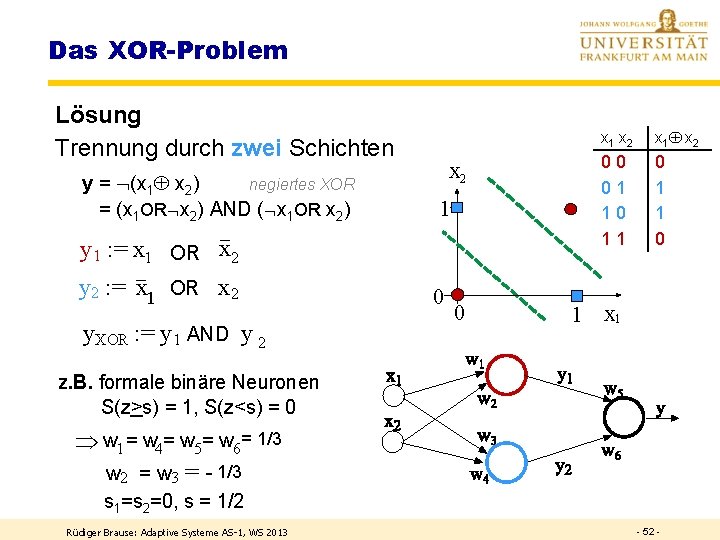

Das XOR-Problem Lösung Trennung durch zwei Schichten x 2 y = (x 1 x 2) negiertes XOR = (x 1 OR x 2) AND ( x 1 OR x 2) 1 y 1 : = x 1 OR x 2 _ y 2 : = x 1 OR x 2 0 _ y. XOR : = y 1 AND y 2 0 x 1 x 2 00 01 10 11 0 1 x 1 z. B. formale binäre Neuronen S(z>s) = 1, S(z<s) = 0 w 1 = w 4= w 5= w 6= 1/3 w 2 = w 3 = - 1/3 s 1=s 2=0, s = 1/2 Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 52 -

Multilayer-Klassifikation Visualisierung: Separierung von Klassen 1. Neuron 2. Neuron 3. Neuron Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 53 -

Multilayer-Klassifikation „weiche“ Separierung von Klassen SF(z) : = S F (z) 0, 5 - K>0 K<0 z Veränderung der sigmoidalen Ausgabefunktion S(w 1, w 2, w 3, x 1, x 2) z = x. T w x = (x 1, x 2, 1) w = (w 1, w 2, w 3) x 2 x 1 2 -dim Sigmoidale Ausgabefunktion Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 54 -

Multilayer-Klassifikation „weiche“ Separierung von Klassen 1 Sigmoidale Ausgabefunktion 4 Sigmoidale Ausgaben Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 2 überlagerte sigm. Ausgaben mit Schwelle - 55 -

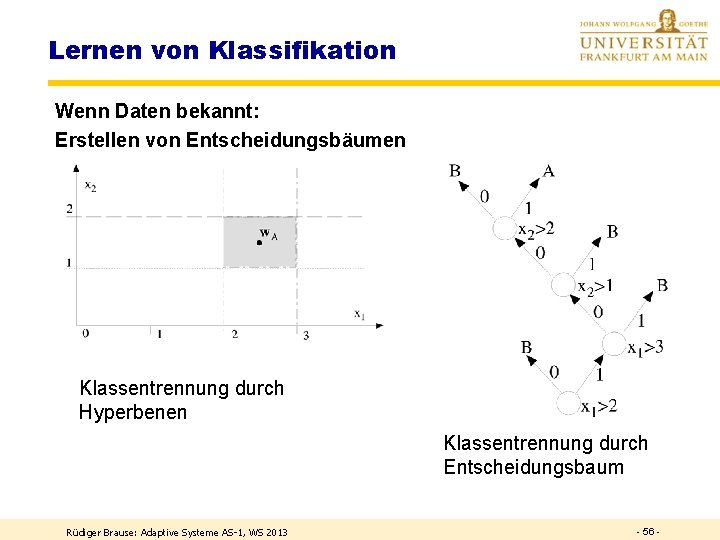

Lernen von Klassifikation Wenn Daten bekannt: Erstellen von Entscheidungsbäumen Klassentrennung durch Hyperbenen Klassentrennung durch Entscheidungsbaum Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 56 -

Lernen von Klassifikation Wenn Daten unbekannt: Sequentielle Netzerstellung Vorschlag 1 ohne Training Ordne Muster x(t) ein. Falsche Klasse: Erzeuge neues Neuron so, dass richtig klassifiziert wird. Sind gleiche Klassen benachbart, verschmelze sie. Vorschlag 2 mit Einzeltraining Trainiere Neuron 1 mit 1. Bilde 1/{x| x wurde für Klasse 1 erkannt} Trainiere Neuron 2 mit 1. Bilde 1/{x| x wurde für Klasse 1 erkannt}. . . bis 1 leer. Trainiere Neuron n 1+1 mit 2. Bilde 2/{x| x wurde für Klasse 2 erkannt}. . . bis 2 leer, usw. Identifiziere y der Ausgabe mit x der nächsten Schicht. STOP, wenn für jede Klasse nur noch ein Neuron ex. Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 57 -

FEHLER-BACKPROPAGATION Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 58 -

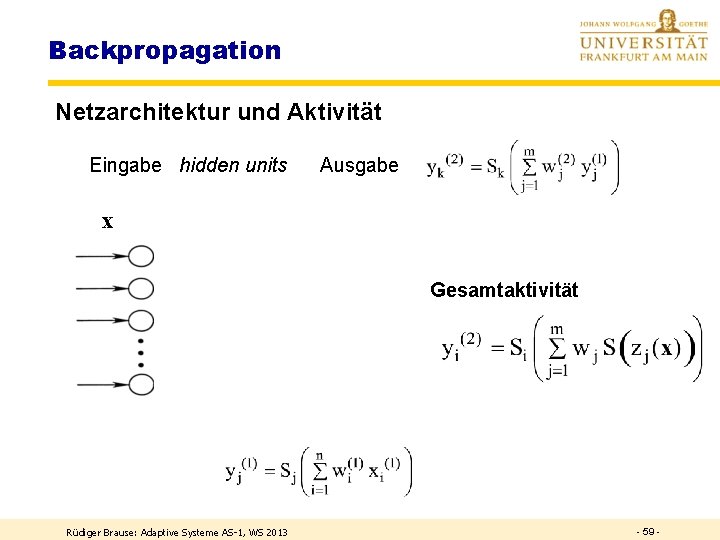

Backpropagation Netzarchitektur und Aktivität Eingabe hidden units Ausgabe x Gesamtaktivität Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 59 -

Backpropagation-Grundidee Netzarchitektur und Lernen Eingabe 1. Schicht 2. Schicht (1) y(2) y =x x hidden Ausgabe units d(1) Ausgabe d(2) L-y(2) Schichtweise Verbesserung durch Rückführung des Fehlers Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 60 -

Backpropagation-Lernregel Lernziel: R(w*) = min (y(w) - L(x))2 wi (t+1) = wi (t) - wij (t+1) = wij (t) - (yi(wij)-L(x)) Mit ist i(2) : = - (yi(2) - L(x)) S‘(zi) wij (t+1) = wij (t) - i xj min. mittl. quadr. Fehler Gradienten-Lernregel stoch. Approximation Schicht 2 Delta-Regel Schicht 1: Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 61 -

Anwendung BP Gegeben DECtalk Ausgabe Text Sprache der Fa. Digital Eq. (DEC) Aufwand 20 PJ für 95% Genauigkeit Beispiel Net. Talk Sejnowsky, Rosenberg 1986 16 CPU-Stunden BP-Training für 98% Genauigkeit Adaptives Programm statt neu programmieren! Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 65 -

Net. Talk: Kodierung Binäre Kodierung der 26 Laute Front back tensed stop nasal hi-freq. 23 Laute +(cont, Wortgrenze, stop) Ausgabekodierung Ausgabe: /i/ low-freq. . 26 Ausgabeeinheiten . . . a. . . Eingabekodierung Binäre Kodierung der 29 Buchstaben Lauffenster der Trainingsbuchstaben Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 e. . . n. . . w. . . - Präkontext Postkontext Eingabe - 66 - 26 Buchstaben +(cont, Wortgrenze, stop) dim(X) =7 X 29= 203 Eingabevariablen 26 Buchstaben + 3 Sonderzeichen 80 hidden units

Net. Talk: Training § transkribiertes Wörterbuch 20. 000 Einträge § Protokollierte Kindersätze Ergebnis • Trennung der Konsonanten von Vokalen („Babbeln“) Exponentieller Lernerfolg • Entwicklung der Wortgrenzen („Pseudoworte“) • Verständliche Sprache (10 x. Training pro Wort) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 67 -

Net. Talk: gestörte Gewichte Störung durch normalverteiltes Rauschen Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 68 -

Neulernen der Gewichte Schnelleres Lernen „verlernter“ Inhalte Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 69 -

OVERFITTING Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 70 -

Verbesserungen des BP-Algorithmus Problem Trotz guter Trainingsleistung zeigt der Test schlechte Ergebnisse Überanpassung (overfitting) ! f(x) training samples test samples x Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 71 -

Verbesserungen des BP-Algorithmus Lösung: Stopped Training Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 72 -

Assoziatives Lernen Lineare Klassifikation Lernen linearer Klassifikation Lernen in Multilayer-Netzen Anwendungen Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 73 -

Anwendung BP n Binäre Kodierung Ziel: n Zustände in ld(n) Bits kodieren Ergebnis: 10000000 01000000 00100000 000100001000 00000100 00000010 00000001 Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 p = ld(n) . . . 0, 5 0 1 1 0 0, 5 1 0 0 1 1 0 0 0 1 1 1 0, 5 n . . . 10000000 01000000 00100000 000100001000 00000100 00000010 00000001 - 74 -

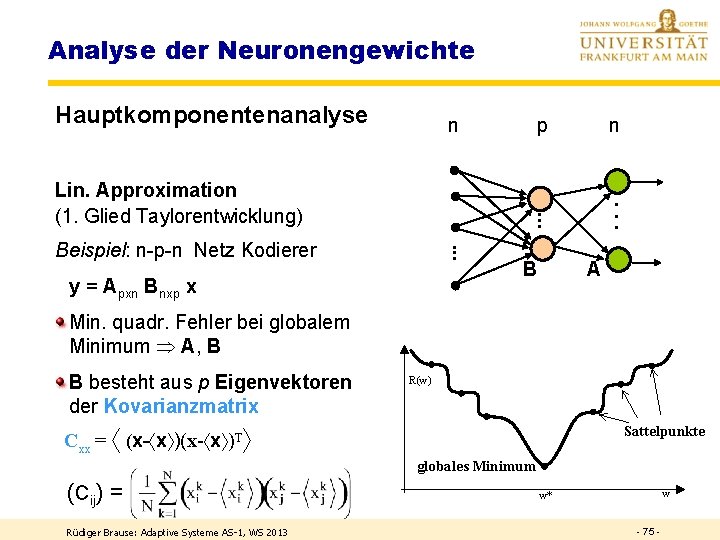

Analyse der Neuronengewichte Hauptkomponentenanalyse n Lin. Approximation (1. Glied Taylorentwicklung) . . . Beispiel: n-p-n Netz Kodierer y = Apxn Bnxp x p n . . . B A Min. quadr. Fehler bei globalem Minimum A, B B besteht aus p Eigenvektoren der Kovarianzmatrix R(w) Cxx = (x- x )T Sattelpunkte globales Minimum (Cij) = Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 w w* - 75 -

SNOOPE System for Nuclear On-line Observation of Potential Explosives, Science Appl. Int. Corp SAIC, 1989 Entdeckung von Plastiksprengstoff in Fluggepäck Eingabe: Gepäckstück Ausgabe: Diagnose „gefährlich“ oder „ungefährlich“ Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 76 -

SNOOPE Funktionsprinzip gefährlich / nicht gefährlich § Thermische Neutronen: ungefährlich für Filme und Magnetmedien, aber regt Stickstoff an. § Training + Test eines BP-Netzwerks mit Gepäckstücken § Keine menschl. Interpretation nötig Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 77 -

SNOOPE Ergebnisse Leistung des BP-NN vs. Diskriminantenanalyse Prob. Entdeckung NN (Spezifität) Diskrimin. Problembereich: Sehr kleiner % Fehlalarme (sehr kleine Aktivitätsfunktion) Prob. Fehlalarm % = 1 -Sensitivität Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 78 -

Backprop. Anwendung Roboterfahrzeuge

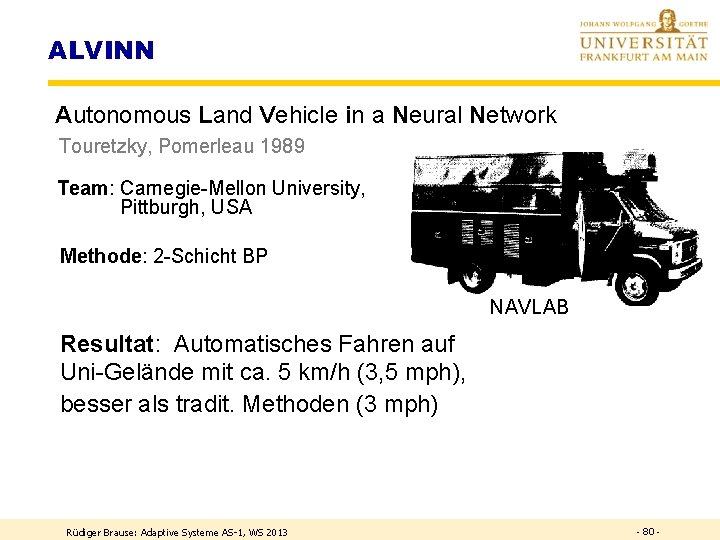

ALVINN Autonomous Land Vehicle in a Neural Network Touretzky, Pomerleau 1989 Team: Carnegie-Mellon University, Pittburgh, USA Methode: 2 -Schicht BP NAVLAB Resultat: Automatisches Fahren auf Uni-Gelände mit ca. 5 km/h (3, 5 mph), besser als tradit. Methoden (3 mph) Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 80 -

ALVINN Training/Testschema • Training auf stationärem Supercomputer mit Aufzeichnungen • Test in der Realität (SUN 3/160 Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 81 -

ALVINN Training Lenkung § 1200 simulierte Strassenbilder, 40 x präsentiert § Training auf Supercomputer (100 M FLOPS) § 20 Mill. connection updates per second CUPS Videobild Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 Abstandsradar - 82 -

ALVINN Analyse der hidden units Visualisierung der Gewichte einer unit • Einprägung der Fahrbahnmarkierung • Einprägung der Hindernisse vom Rand Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 83 -

Roboterwettbewerb DARPA Grand Challenge 2005: 2 M$ Autonome Fahrt 211, 1 km (Mojave-Wüste, Las Vegas, Nevada) durch Tunnel, über Sandwege, Serpentinen, Gleise, Kuhpassagen, an fahrenden Autos vorbei. . Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 84 -

Hauptkonkurrenten Team: „Red Team“ Carnegie-Mellon-University, Pittsburgh, Hummer-Geländewagen 7: 04 Std. Methode: Sensordaten des Terrain für 3200 km registriert + GPS verwendet. Finanzen: 12 M$: Boing, Caterpillar, Science Int. SAIC, etc. , 20 Angestellte (50 P), Technik: 75 m Laser-scan Kohlenfaserkuppel, gekühlt, 6 Scanner, 7 Pentium-M+3 PC/104 Module für 300 MB/min Daten, 80 Module, 1, 5 M. Codezeilen (Linux). http: //www. redteamracing. org/ Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 85 -

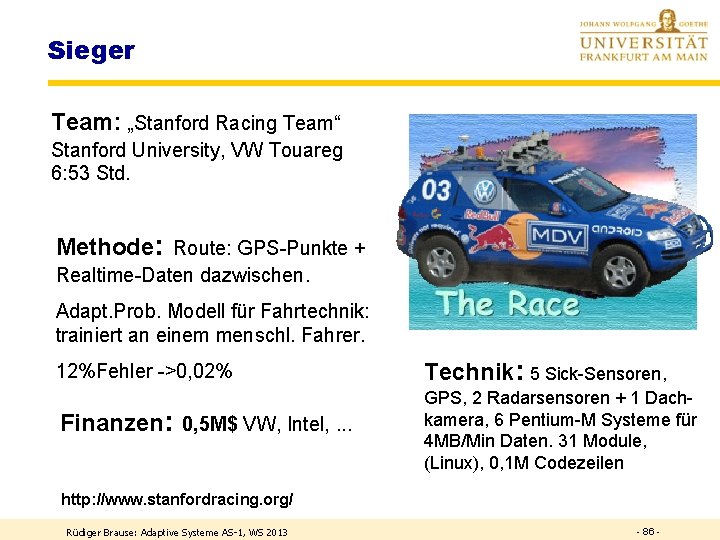

Sieger Team: „Stanford Racing Team“ Stanford University, VW Touareg 6: 53 Std. Methode: Route: GPS-Punkte + Realtime-Daten dazwischen. Adapt. Prob. Modell für Fahrtechnik: trainiert an einem menschl. Fahrer. 12%Fehler ->0, 02% Finanzen: 0, 5 M$ VW, Intel, . . . Technik: 5 Sick-Sensoren, GPS, 2 Radarsensoren + 1 Dachkamera, 6 Pentium-M Systeme für 4 MB/Min Daten. 31 Module, (Linux), 0, 1 M Codezeilen http: //www. stanfordracing. org/ Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 86 -

Ausblick Autonome Fahrzeuge • Mehr Sicherheit – aber: wer ist schuld bei Unfall? • Weniger Staus • Weniger Spritverbrauch – 10 -15%, im Stau 30 -40% • Car Sharing – statt 43 Mio nur 4 Mio Fahrzeuge Rüdiger Brause: Adaptive Systeme AS-1, WS 2013 - 87 -
