CES-11 ALGORITMOS E ESTRUTURAS DE DADOS Aulas Práticas – 2016 Capítulo III Pilhas

Objetivos do Lab 3: n Ler uma expressão na forma parentética; por exemplo, a expressão: tem a seguinte forma parentética: n Transformar, usando uma pilha, a parentética numa polonesa equivalente: ^ n Calcular, usando uma pilha, o valor da polonesa

Exercício 3. 1: Obtenção dos átomos de uma expressão aritmética parentética n Sejam expressões do tipo: (((x 1 + x 2) * (x 3 + (x 4 * x 5))) + x 6) também chamadas expressões na forma parentética onde xi é um número inteiro não negativo com um ou mais dígitos decimais, onde os operadores são somente “+” e “*”, e onde todas as operações são colocadas entre parênteses n Átomos de uma expressão como essas são os seus números, seus operadores e seus parêntesis

n Um átomo é uma entidade contendo dois campos: o tipo e um eventual atributo n Um átomo pode ser de um dos seguintes tipos: - NUM (abrev. de número): quando ele for um número inteiro OPER (abrev. de operador): quando ele for um dos caracteres ‘+’ ou ‘*’ ABPAR (abrev. de abre-parêntesis): quando ele for o caractere ‘(’ FPAR (abrev. de fecha-parêntesis): quando ele for o caractere ‘)’ INVAL (abrev. de átomo inválido): quando ele for qualquer outro caractere

n O eventual atributo de um átomo depende de seu tipo: - n NUM: o atributo é o valor numérico do número OPER: o atributo é o próprio caractere ‘+’ ou ‘*’ ABPAR: o átomo não precisa de atributo FPAR: o átomo também não precisa de atributo INVAL: o atributo é o próprio caractere Tarefa: completar o esqueleto de programa a seguir que: - Lê uma expressão na forma parentética Encontra seus átomos (tipos e atributos), guardando-os numa lista de átomos (vetor de

n Exemplo: os átomos da expressão (13 * (45 + 7) &) serão guardados na seguinte lista de átomos denominada Parentetica: Vetor ABPAR 0 NUM OPER 13 * 1 2 ABPAR 3 NUM OPER NUM 45 + 7 4 5 6 natom FPAR INVAL FPAR & 7 8 9 10 Parentetica n O campo para o atributo de um átomo deverá ser uma union n A seguir, o esqueleto de programa

/* Inclusao de bibliotecas de C #include */ <stdio. h> <stdlib. h> <conio. h> <ctype. h> /* Declaracoes para o tipo logic */ typedef char logic; const logic TRUE = 1, FALSE = 0; /* Definicao dos tipos de atomos #define #define NUM OPER ABPAR FPAR INVAL 1 2 3 4 5 */ A serem usadas nos próximos exercícios

/* Declaracoes de tipos para as expressoes e listas de atomos */ typedef char expressao[50]; Campo valor: Para átomos do tipo NUM typedef union atribatomo; Campo carac: union atribatomo { Para átomos de tipos OPER int valor; char carac; e INVAL }; typedef struct atomo; struct atomo { int tipo; atribatomo atrib; }; typedef struct listaatomos; struct listaatomos { int natom; atomo Vetor[50]; }; tipo atrib O tipo atomo

/* Variaveis globais */ int i; char c; expressao Expr; listaatomos Parentetica; /* Prototipos das funcoes auxiliares */ void char void Armazenar. Parentetica (void); Escrever. Lista. Atomos (listaatomos *); Prox. Nao. Branco (void); Armazenar. Parentetica: armazena os Prox. Carac (void); átomos de Expr na variável global Parentetica Inic. Expr (void); Podem ser escritas outras funções caso sejam convenientes Escrever. Lista. Atomos: escreve todos os átomos de uma lista de átomos Haverá mais uma lista além da Parentetica O argumento é passado por referência

/* Funcao main */ int main() { char c; printf ("Armazenar expressao parentetica? (s/n): "); do c = getche (); while (c!='s' && c!='n' && c!='S' && c!='N'); while (c == 's' || c == 'S') { printf ("nn"); printf ("Digite a expressao: "); setbuf (stdin, NULL); gets (Expr); Armazenar. Parentetica (); Escrever. Lista. Atomos (&Parentetica); printf ("nn. Armazenar expressao parentetica? (s/n): "); do c = getche (); while (c!='s' && c!='n' && c!='S' && c!='N'); } printf ("nn"); printf ("Fim das atividades!"); printf ("nn"); system ("pause"); return 0; }

void Armazenar. Parentetica () { Zerar o número de átomos de Parentetica; Posicionar o cursor de Expr em seu início; Capturar o primeiro caractere não-branco; Enquanto ele não for o ‘’ { Preparar para formar um novo átomo; Se o caractere for um dígito { Coletar os outros dígitos; O tipo do átomo é NUM; O atributo é o valor numérico da cadeia formada pelos dígitos coletados; } Se for '+' ou '*' { O tipo do átomo é OPER; O atributo é o próprio caractere; } Diretrizes para a função Armazenar. Parentetica

} } Se for '(' ou ')' { O tipo do átomo é ABPAR ou FPAR; O atributo não é necessário; } Se for qualquer outro caractere { O tipo do átomo é INVAL; O atributo é o próprio caractere; } Armazenar o átomo no final de Parentetica; Acrescentar uma unidade ao número de átomos de Parentetica; Capturar o próximo caractere não-branco; /* Fim do Enquanto */ /* Fim da função Armazenar. Parentetica */ Cuidado com os comandos para percorrer Expr Diretrizes para a função Armazenar. Parentetica

/* Funcoes para percorrer a expressao */ char Prox. Nao. Branco () { while (isspace (Expr[i]) || (iscntrl (Expr[i]) && Expr[i] != '')) i++; return Expr[i]; } char Prox. Carac () { i++; return Expr[i]; } void Inic. Expr () { i = 0; }

Exercício 3. 2: Verificar se uma sequência de átomos é uma forma parentética correta n A forma parentética de uma expressão pode ser definida recursivamente da seguinte maneira: 1. Sendo m e n dois números inteiros não negativos com um ou mais dígitos cada, (m + n) e (m * n) são expressões na forma parentética 2. Sendo α e β números inteiros não negativos ou expressões na forma parentética, (α + β) e (α * β) também são expressões na forma parentética n É necessário adaptar essa definição a expressões compostas de átomos, conforme definido no exercício anterior

Seja forma parentética definida para expressões em que os números são formados por apenas um dígito n A forma parentética de uma expressão pode ser definida recursivamente da seguinte maneira: 1. Sendo m e n dois dígitos quaisquer, (m + n) e (m * n) são expressões na forma parentética 2. Sendo α e β dígitos ou expressões na forma parentética, (α + β) e (α * β) também são expressões na forma parentética n Neste caso, a programação para checar se a expressão é uma forma parentética pode ser

/* Funcao Parentetica. Correta */ logic Parentetica. Correta () { logic r; i = 0; r = Teste. Recursivo(); if (Expr[i] != '') r = FALSE; return r; }

/* Funcao Teste. Recursivo */ logic Teste. Recursivo () { logic r = TRUE; if (Expr[i] == '(') { i++; if (isdigit (Expr[i])) i++; else if (Expr[i] == '(') r = Teste. Recursivo (); else r = FALSE; if (r && (Expr[i] == '+' || Expr[i] == '*')) i++; else r = FALSE; if (r && isdigit (Expr[i])) i++; else if (r && Expr[i] == '(') r = Teste. Recursivo (); Estas funções podem servir de else r = FALSE; if (r && Expr[i] == ')') i++; guias para expressões compostas de átomos e para átomos else r = FALSE; numéricos contendo mais de um } dígito else r = FALSE; return r; }

Exercício 3. 3: Formar a polonesa correspondente à parentética armazenada n Conforme exercício resolvido em aula teórica, a parentética (((x 1 + x 2) * (x 3 + (x 4 * x 5))) + x 6) pode ser colocada na forma polonesa sufixa, ou simplesmente polonesa, caracterizada pela transformação: x 1 x 2 + x 3 x 4 x 5 * + * x 6 + n Obter uma lista de átomos correspondente à

Método de transformação: n Percorrer o vetor da parentética n Ao encontrar um número, inseri-lo no final da polonesa n Ao encontrar um operador, colocá-lo numa pilha de átomos n Ao encontrar um abre-parêntesis, nada fazer n Ao encontrar um fecha-parêntesis, desempilhar um operador e colocá-lo no final da polonesa

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 Pilha de operadores

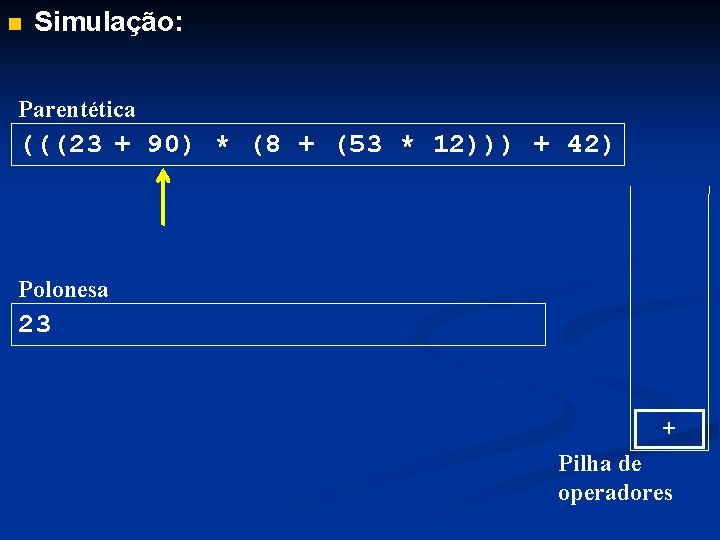

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 + Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + * Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + 8 * Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + 8 + * Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + 8 53 + * Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + 8 53 * + * Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + 8 53 12 * + * Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + 8 53 12 * + Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + 8 53 12 * + * 42 + Pilha de operadores

n Simulação: Parentética (((23 + 90) * (8 + (53 * 12))) + 42) Polonesa 23 90 + 8 53 12 * + * 42 + Polonesa formada ! Pilha de operadores

n Declarações e protótipos para o TAD Pilha (estrutura encadeada): typedef struct noh; typedef noh *pilha; struct noh {atomo elem; noh *prox; }; void Empilhar (atomo, pilha*); void Desempilhar (pilha*); atomo Topo (pilha); void Inic. Pilha (pilha*); logic Vazia (pilha); Os elementos da pilha são átomos

n Funções-operadoras para o TAD Pilha (encadeada): void Empilhar (atomo x, pilha *P) { noh *temp; temp = *P; *P = (noh *) malloc (sizeof (noh)); (*P)->elem = x; (*P)->prox = temp; } void Desempilhar (pilha *P) { noh *temp; if (! Vazia(*P)) {temp = *P; *P = (*P)->prox; free (temp); } } atomo Topo (pilha P) {if (! Vazia(P)) return P->elem; } void Inic. Pilha (pilha *P) { *P = NULL; } logic Vazia (pilha P) { if (P == NULL) return TRUE; else return FALSE; }

Exercício 3. 4: Cálculo de expressões em polonesa n Foi visto que, para se calcular o valor de uma expressão em polonesa, pode-se utilizar uma pilha: - n Percorre-se o vetor da polonesa Ao encontrar um número, deve-se colocá-lo na pilha Ao encontrar um operador, desempilha-se dois números, realiza-se a operação e empilha-se o resultado Não é necessário testar a polonesa, uma vez que ela é construída a partir de uma parentética correta

Exercício 3. 5: Extensão para operandos reais n Estender o programa do Exercício 3. 4 para trabalhar com números reais - Aceitar como número uma string que comece com um ou mais dígitos, seguidos opcionalmente por um ponto e zero ou mais dígitos - Exemplos: 127 56. 98. 75 0. 002 Exercício 3. 6: Extensão do programa do Exercício 3. 5 para os operadores binários de subtração ‘-’ e divisão ‘/’

Exercício 3. 7: Estender o programa do Exercício 3. 6 para trabalhar com os seguintes operadores: ~: menos unário L: logaritmo quadrada Exemplos de expressões parentéticas e polonesas usando esses operadores: ^: potenciação R: raiz
