Estruturas resistentes Estruturas resistentes Estrutura o modo como

Estruturas resistentes

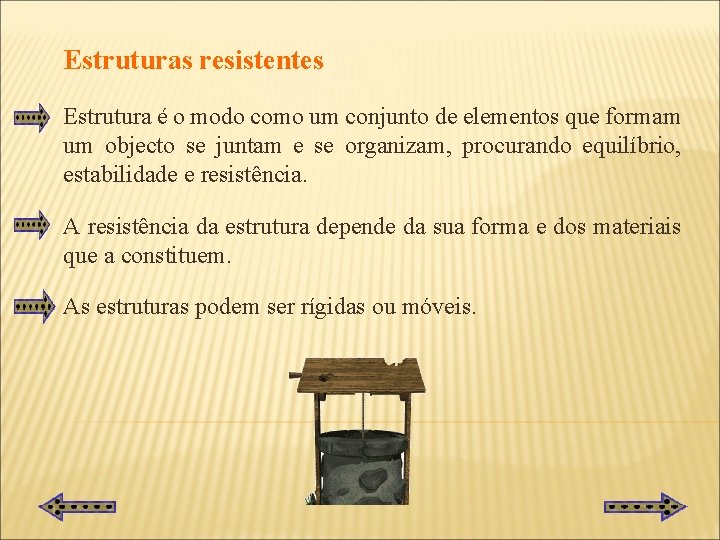

Estruturas resistentes Estrutura é o modo como um conjunto de elementos que formam um objecto se juntam e se organizam, procurando equilíbrio, estabilidade e resistência. A resistência da estrutura depende da sua forma e dos materiais que a constituem. As estruturas podem ser rígidas ou móveis.

As estruturas rígidas são construídas para resistirem a esforços, por isso, os seus elementos estão fortemente unidos para não permitirem movimentos. As estruturas móveis são estruturas resistentes, cujos elementos estão ligados e articulados permitindo a realização de movimentos. Na bicicleta existem elementos fixos e móveis.

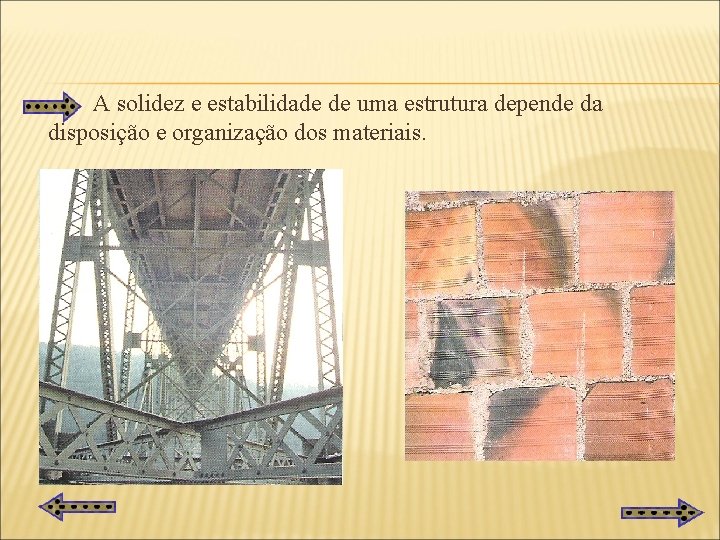

A solidez e estabilidade de uma estrutura depende da disposição e organização dos materiais.

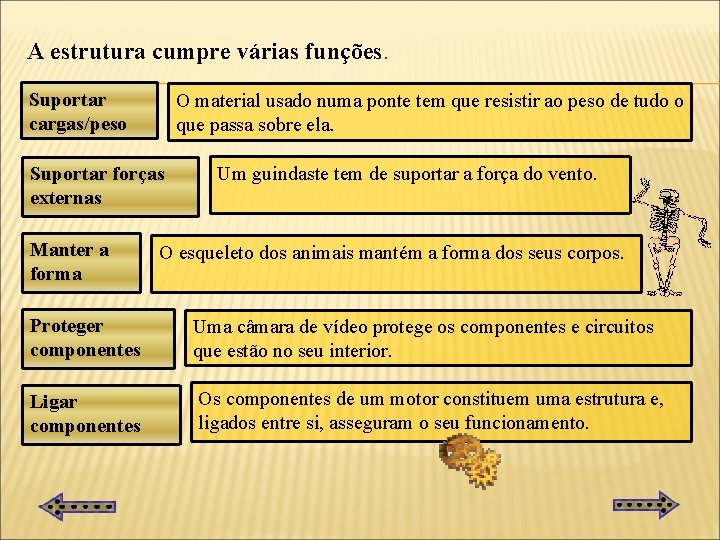

A estrutura cumpre várias funções. Suportar cargas/peso O material usado numa ponte tem que resistir ao peso de tudo o que passa sobre ela. Suportar forças externas Manter a forma Um guindaste tem de suportar a força do vento. O esqueleto dos animais mantém a forma dos seus corpos. Proteger componentes Uma câmara de vídeo protege os componentes e circuitos que estão no seu interior. Ligar componentes Os componentes de um motor constituem uma estrutura e, ligados entre si, asseguram o seu funcionamento.

Estabilização das estruturas As estruturas são constituídas por diferentes elementos que estão sob efeito de determinadas cargas que, normalmente, ocorrem nos pontos de ligação dos elementos. A forma dos elementos das estruturas aumenta a sua estabilidade e resistência. Se se pretender construir uma estrutura rígida e o mais leve possível pode-se utilizar vários materiais. A forma de triângulo é a forma estrutural mais simples e resistente. Cada lado do triângulo funciona como uma escora, travando a deformação da estrutura.

Exemplo de um rígido triângulo – estrutura indeformável. Se for exercida uma acção sobre um dos pontos de ligação desta estrutura rectangular, esta desestrutura-se.

Todas as estruturas rectangulares, ou em forma de cubo, podem-se tornar mais rígidas e resistentes se forem reforçadas com barras colocadas entre os vértices opostos, na diagonal, incorporando todos os elementos quantos os necessários, em forma triangular.

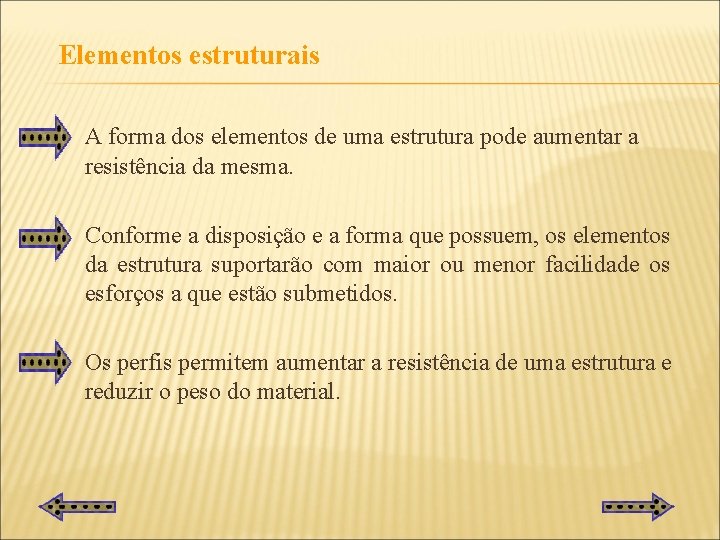

Elementos estruturais A forma dos elementos de uma estrutura pode aumentar a resistência da mesma. Conforme a disposição e a forma que possuem, os elementos da estrutura suportarão com maior ou menor facilidade os esforços a que estão submetidos. Os perfis permitem aumentar a resistência de uma estrutura e reduzir o peso do material.

Elementos Estruturais: Suportes perfil plano perfil em T perfil angular perfil U perfil em I

perfil em Z perfil redondo perfil triangular perfil quadrado

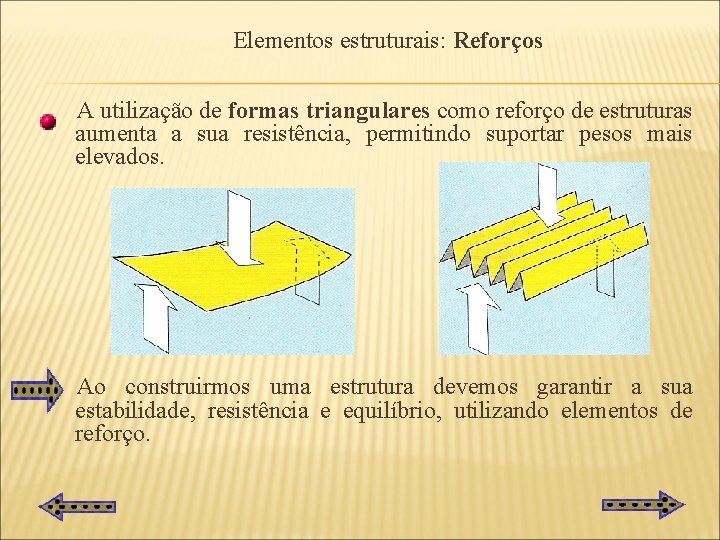

Elementos estruturais: Reforços A utilização de formas triangulares como reforço de estruturas aumenta a sua resistência, permitindo suportar pesos mais elevados. Ao construirmos uma estrutura devemos garantir a sua estabilidade, resistência e equilíbrio, utilizando elementos de reforço.

Os elementos estruturais de reforço suportam os esforços necessários, mantendo o equilíbrio e a forma das estruturas com a aplicação mínima de material. Esquadros Viga embutida

viga apoiada no pilares e vigas pilares tensores

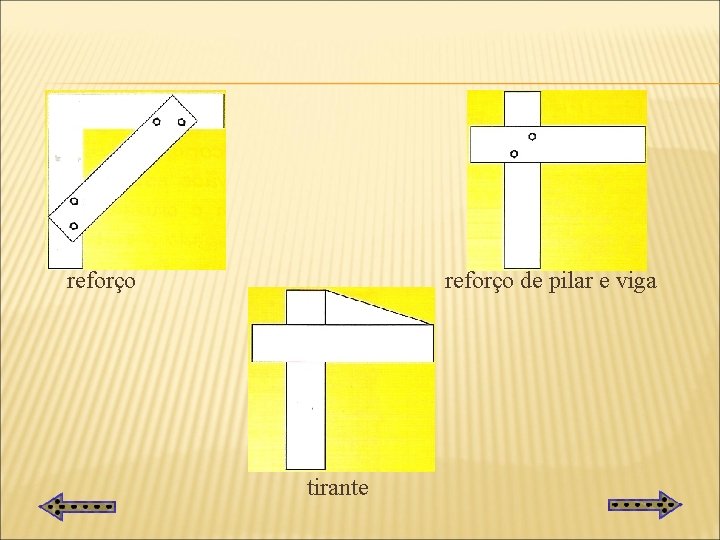

reforço de pilar e viga tirante

Junções O tipo de junções ou uniões são importantes para a resistência dos materiais. As uniões fixas em madeira podem ser com encaixes em meia-madeira, por sobreposição, ou aplicação de cantoneiras ou esquadros de metal. Operações técnicas para uniões fixas em madeira: Operações para realizar um encaixe a meia-madeira

Tipos de encaixes

Uniões por sobreposição com pregos, parafusos, cavilhas. Cantoneiras e esquadros de metal

Unir Peças de Metal Para unir peças de metal pode-se recorrer à soldadura, ou através de rebites ou parafusos. Aplicação de rebites com A soldadura com solda de alicate rebitador estanho e ferro de soldar
