Vectores y sistemas de vectores Versin 07072016 FSICA
- Slides: 65
Vectores y sistemas de vectores Versión 07/07/2016
FÍSICA GENERAL I Tema 1: Magnitudes físicas. Unidades y medidas Tema 2: Vectores y sistemas de vectores Tema 3: Estática de sistemas Tema 4: Cinemática del punto Tema 2: Vectores y sistemas de vectores Sistemas de referencia y orientación en el espacio: coordenadas cartesianas, cilíndricas y esféricas Tema 5: Cinemática del sólido rígido Magnitudes escalares y vectoriales. Operaciones vectoriales Tema 6: Cinemática relativa del punto Vectores deslizantes Tema 7: Dinámica del punto Sistemas de vectores deslizantes. Invariantes. Eje central Tema 8: Trabajo y energía I Tema 9: Trabajo y energía II Tema 10: Movimiento del punto bajo fuerzas centrales Tema 11: Dinámica del los sistemas I Tema 12: Dinámica de los sistemas II Tema 13: Medios deformables I Tema 14: Medios deformables II

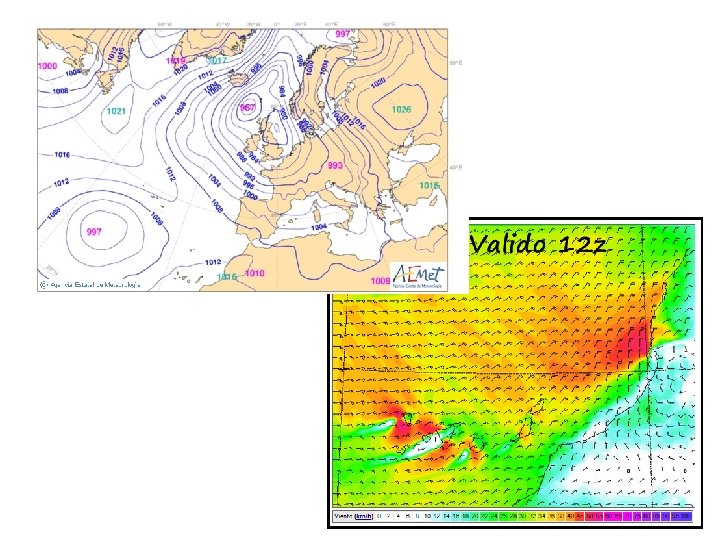

VECTORES LIBRES, DESLIZANTES Y LIGADOS (1) RELACIÓN DE EQUIVALENCIA: IGUAL MÓDULO, DIRECCIÓN Y SENTIDO
VECTORES LIBRES, DESLIZANTES Y LIGADOS (2) RELACIÓN DE EQUIVALENCIA: IGUAL MÓDULO, RECTA SOPORTE Y SENTIDO
VECTORES LIBRES, DESLIZANTES Y LIGADOS (3) RELACIÓN DE EQUIVALENCIA: IGUAL MÓDULO, DIRECCIÓN, SENTIDO Y ORIGEN
VECTORES LIBRES, DESLIZANTES Y LIGADOS (4) RELACIÓN DE EQUIVALENCIA: IGUAL MÓDULO, DIRECCIÓN, SENTIDO Y ORIGEN
Familia de curvas coordenadas y SISTEMA DE COORDENADAS CARTESIANAS ORTOGONALES Familia de curvas coordenadas x
Familia de curvas coordenadas y=tg x SISTEMA DE COORDENADAS POLARES (1) r Familia de curvas coordenadas x 2+y 2=r 2
Familia de curvas coordenadas y=tg x SISTEMA DE COORDENADAS POLARES (2) r Familia de curvas coordenadas x 2+y 2=r 2
SISTEMA DE COORDENADAS CILÍNDRICAS (1) z z y x Familia de superficies cilíndricas x 2+y 2= 2 Familia de semiplanos y=tg x Familia de planos de cota z
SISTEMA DE COORDENADAS CILÍNDRICAS (2) z z y x
y • Sus coordenadas cilíndricas 150 30 x ¡Hay que tener en cuenta el cuadrante en el que está el punto! • Los vectores unitarios de la referencia natural normalizada en ese punto y 30 150 x
y • Sus coordenadas cilíndricas 210 x 30 ¡Hay que tener en cuenta el cuadrante en el que está el punto! • Los vectores unitarios de la referencia natural normalizada en ese punto y 210 30 x
SISTEMA DE COORDENADAS ESFÉRICAS (1) z r y x Familia de superficies esféricas x 2+y 2+z 2=r 2 Familia de semiplanos y=tg x Familia de conos de semiángulo
SISTEMA DE COORDENADAS ESFÉRICAS (2) z r y x
SISTEMA DE COORDENADAS ESFÉRICAS (3) d r sen d d r d d. S=r 2 sen d d d. V=r 2 sen dr d d
Un punto tiene coordenadas cilíndricas (2, /3, 2). Encontrar sus coordenadas esféricas. Ejerc. 2 Exam. Sept. 2008
Un punto tiene coordenadas (3, 2, 1). Encontrar sus coordenadas esféricas.
FÍSICA GENERAL I Tema 1: Magnitudes físicas. Unidades y medidas Tema 2: Vectores y sistemas de vectores Tema 3: Estática de sistemas Tema 4: Cinemática del punto Tema 2: Vectores y sistemas de vectores Sistemas de referencia y orientación en el espacio: coordenadas cartesianas , cilíndricas y esféricas Tema 5: Cinemática del sólido rígido Magnitudes escalares y vectoriales. Operaciones vectoriales Tema 6: Cinemática relativa del punto Vectores deslizantes Tema 7: Dinámica del punto Sistemas de vectores deslizantes. Invariantes. Eje central Tema 8: Trabajo y energía I Tema 9: Trabajo y energía II Tema 10: Movimiento del punto bajo fuerzas centrales Tema 11: Dinámica del los sistemas I Tema 12: Dinámica de los sistemas II Tema 13: Medios deformables I Tema 14: Medios deformables II
Operaciones con vectores (Producto escalar) a b • FÍSICA GENERAL I, A. M. Sánchez Pérez Sección 4. 4
Operaciones con vectores (Producto vectorial) k c j i a b La perpendicular a a y b (o al plano que definen a y b) Tal que la terna a, b y c y la terna de los vectores de la referencia tengan la misma orientación • FÍSICA GENERAL I, A. M. Sánchez Pérez Sección 4. 8
Operaciones concon vectores (Producto mixto) Operaciones vectores (Producto mixto) • FÍSICA GENERAL I, A. I, M. Pérez Sección 4. 9. 1 • FÍSICA GENERAL A. Sánchez M. Sánchez Pérez Sección Operaciones con vectores (Doble producto vectorial ) • FÍSICA GENERAL I, A. M. Sánchez Pérez Sección 4. 9. 2

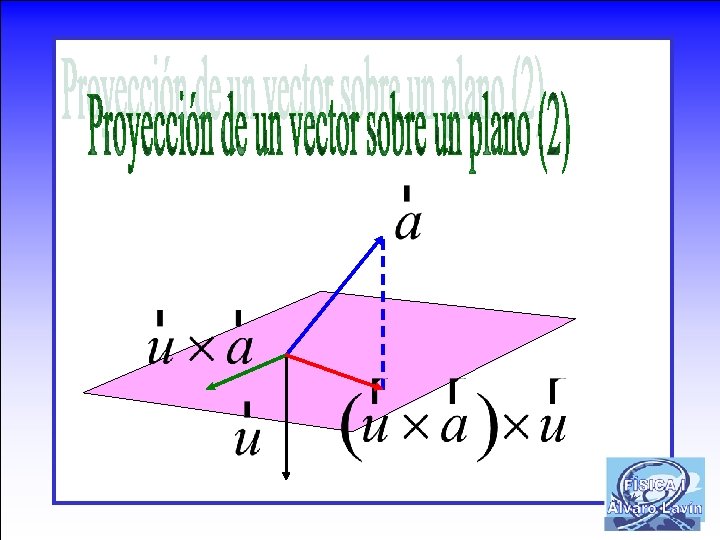

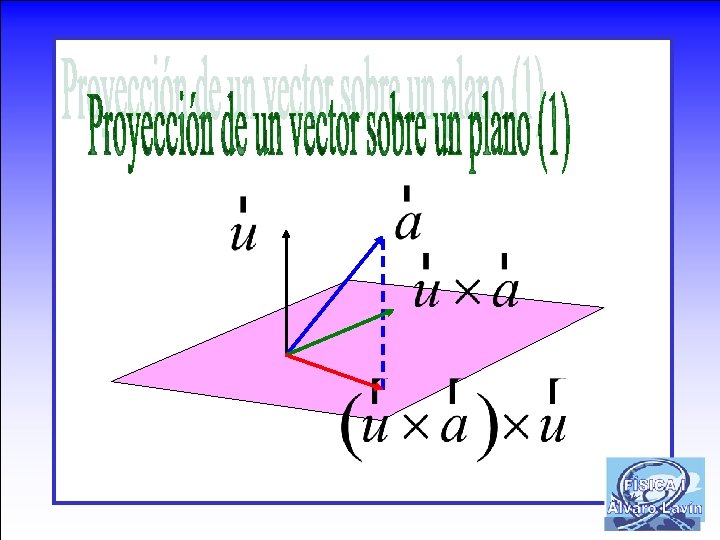

Operaciones con vectores (Producto mixto) (Producto escalar de dos productos vectoriales) • FÍSICA GENERAL I, A. M. Sánchez Pérez Sección 4. 9. 1 • FÍSICA GENERAL I, A. M. Sánchez Pérez Sección 4. 9. 3 Operaciones con vectores (Producto vectorial de dos productos vectoriales) • FÍSICA GENERAL I, A. M. Sánchez Pérez Sección 4. 9. 3

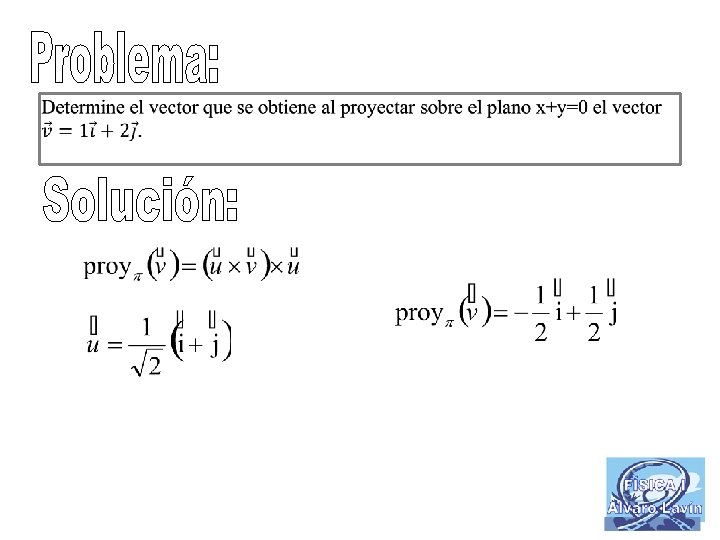

El módulo del producto vectorial coincide con el área del paralelogramo que determinan los dos vectores.
MOMENTO CENTRAL DE UN VECTOR O’ O A • El momento central no cambia cuando el vector desliza en su recta soporte • El momento central es nulo cuando la recta soporte del vector pasa por el punto O.
MOMENTO ÁXICO DE UN VECTOR O A • El punto O puede ser cualquier punto del eje • El momento áxico es nulo si la recta soporte del vector intersecta al eje o es paralela al mismo.
SISTEMA DE VECTORES DESLIZANTES SISTEMAS DE VECTORES
EQUIVALENCIA DE SISTEMAS DE VECTORES DESLIZANTES Dos sistemas de vectores deslizantes son equivalentes si pueden transformarse el uno en el otro mediante las siguientes operaciones elementales: 1. Adición de una pareja de vectores al sistema Definición de pareja: dos vectores con mismo módulo, misma recta soporte y sentidos opuestos SISTEMAS DE VECTORES
EQUIVALENCIA DE SISTEMAS DE VECTORES DESLIZANTES Dos sistemas de vectores deslizantes son equivalentes si pueden transformarse el uno en el otro mediante las siguientes operaciones elementales: 2. Supresión de una pareja de vectores del sistema SISTEMAS DE VECTORES
EQUIVALENCIA DE SISTEMAS DE VECTORES DESLIZANTES Dos sistemas de vectores deslizantes son equivalentes si pueden transformarse el uno en el otro mediante las siguientes operaciones elementales: a c=a+b b SISTEMAS DE VECTORES 3. Sustitución de dos vectores, con rectas soporte concurrentes, por su suma en una recta soporte concurrente con las otras dos
EQUIVALENCIA DE SISTEMAS DE VECTORES DESLIZANTES Dos sistemas de vectores deslizantes son equivalentes si pueden transformarse el uno en el otro mediante las siguientes operaciones elementales: a c=a+b b SISTEMAS DE VECTORES 4. Sustitución de un vector por su descomposición en dos vectores situados sobre rectas soporte concurrentes con la del primero
RESULTANTE Y MOMENTO DE UN SISTEMA DE VECTORES DESLIZANTES (1) O’ O ai Ai Relación entre los momentos del sistema con respecto a diferentes puntos del espacio SISTEMAS DE VECTORES
RESULTANTE Y MOMENTO DE UN SISTEMA DE VECTORES DESLIZANTES (2) LAS OPERACIONES ELEMENTALES QUE DEFINEN LA EQUIVALENCIA ENTRE SISTEMAS DE VECTORES DESLIZANTES, NO CAMBIAN NI LA RESULTANTE DEL SISTEMA NI EL MOMENTO DEL SISTEMA RESPECTO A UN PUNTO CUALQUIERA SISTEMAS DE VECTORES
REDUCCIÓN DE UN SISTEMA DE VECTORES DESLIZANTES (VECTORES PARALELOS CON MISMO SENTIDO) Reducir un sistema de vectores es convertirlo en otro equivalente con menos vectores SISTEMAS DE VECTORES
REDUCCIÓN DE UN SISTEMA DE VECTORES DESLIZANTES (VECTORES PARALELOS DE SENTIDOS OPUESTOS) SISTEMAS DE VECTORES
PAR DE VECTORES b A’ A a O Un par tiene resultante nula y momento independiente del punto con respecto al cual lo calculemos SISTEMAS DE VECTORES Un par son dos vectores de mismo módulo, sentidos opuestos y rectas soporte paralelas
EQUIVALENCIA DE PARES DE VECTORES (1) -b A -a B B’ a A’ b -a B -b A A’ b a SISTEMAS DE VECTORES B’
EQUIVALENCIA DE PARES DE VECTORES (2) SISTEMAS DE VECTORES
EQUIVALENCIA DE PARES DE VECTORES (3) SISTEMAS DE VECTORES
EQUIVALENCIA DE PARES DE VECTORES (4) SISTEMAS DE VECTORES
EQUIVALENCIA DE PARES DE VECTORES (5) SE PUEDE ESTABLECER UNA BIYECCIÓN ENTRE EL CONJUNTO DE LAS CLASES DE PARES EQUIVALENTES Y LOS VECTORES LIBRES DEL ESPACIO SISTEMAS DE VECTORES

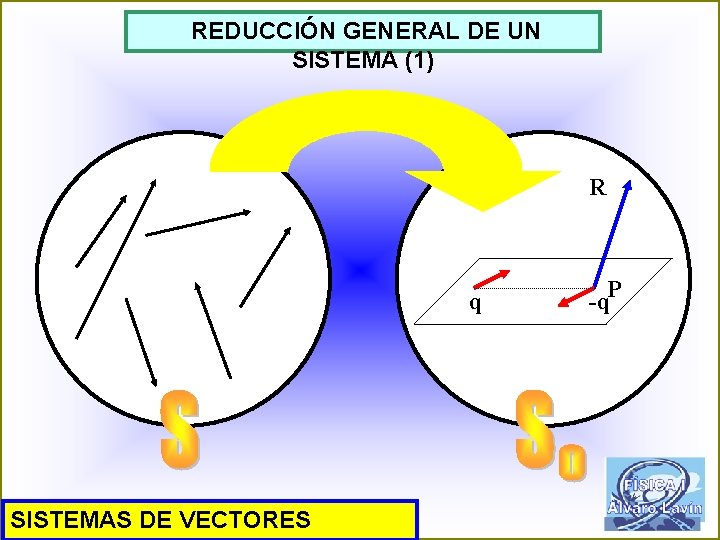

REDUCCIÓN GENERAL DE UN SISTEMA (1) R q SISTEMAS DE VECTORES -q. P
REDUCCIÓN GENERAL DE UN SISTEMA (2) c P a Un sistema de vectores deslizantes puede reducirse a tres vectores aplicados en tres puntos cualesquiera no alineados SISTEMAS DE VECTORES M N b
REDUCCIÓN GENERAL DE UN SISTEMA (3) c p b 1 P a 1 b 2 a 2 N b b 1 Un sistema de vectores b 2 deslizantes puede Q reducirse a dos vectores cuyas rectas soporte se cruzan SISTEMAS DE VECTORES M a a 1 q a 2
REDUCCIÓN GENERAL DE UN SISTEMA (4) p R q Q q -q Un sistema de vectores deslizantes puede reducirse a la resultante del sistema aplicada en un punto P cualquiera más un par cuyo momento es el del sistema con respecto a P SISTEMAS DE VECTORES P
REDUCCIÓN GENERAL DE UN SISTEMA (5) R q Un sistema de vectores deslizantes puede reducirse a la resultante del sistema aplicada en un punto P cualquiera más un par cuyo momento es el del sistema con respecto a P SISTEMAS DE VECTORES -q. P
DETERMINACIÓN DE UNA CLASE DE SISTEMAS POR SU RESULTANTE Y SU MOMENTO (1) R -q q P R’ -q’ q’ P
DETERMINACIÓN DE UNA CLASE DE SISTEMAS POR SU RESULTANTE Y SU MOMENTO (2) DOS SISTEMAS DE VECTORES DESLIZANTES SON EQUIVALENTES SI Y SÓLO SI SUS RESULTANTES Y SUS MOMENTOS CON RESPECTO A UN PUNTO CUALQUIERA DEL ESPACIO SON IGUALES SISTEMAS DE VECTORES
EJE CENTRAL DE UN SISTEMA DE VECTORES DESLIZANTES E INVARIANTE M* R M 0 M* E 0 O
CLASIFICACIÓN DE LOS SISTEMAS DE VECTORES DESLIZANTES S 11 (R 0, M* 0) Máxima reducción a la resultante y un par Condición eje central: R x ME = 0 S 01 (R=0, M 0) Máxima reducción a un par aplicado en cualquier punto del espacio Eje central no definido SISTEMAS DE VECTORES S 10 (R 0, M*=0) Máxima reducción a la resultante en un punto del eje central Condición eje central: ME = 0 S 00 (R=0, M=0)
Un sistema de vectores deslizantes tiene como resultante y como momento respecto al origen Determinar para que el punto A(4, 4, 0) sea del eje central. Ejerc. 3 Exam. Feb. 2009
Un sistema de vectores deslizantes tiene como resultante y como momento respecto al origen Determinar para que el punto A(2, 1, 0) sea del eje central y expresar la ecuación del eje central …por tanto, con respecto a los puntos del eje central el momento del sistema es nulo
Se da el sistema de vectores deslizantes cuyas rectas soporte pasan por A 1(0, 3, 0) y A 2(1, 0, 0). Determinar un sistema equivalente al dado con el menor número posible de vectores, indicando su recta soporte. Ejerc. 2 Exam. Sep. 2009

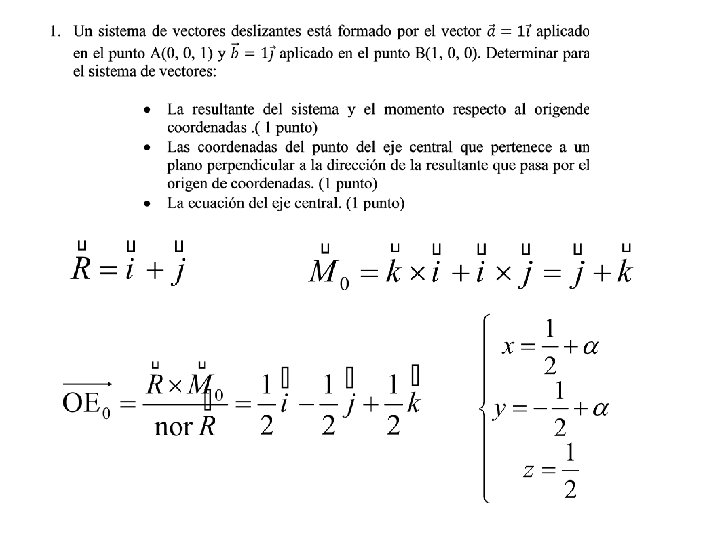

• la resultante y el momento del sistema con respecto al origen de coordenadas • las coordenadas cartesianas de un punto del eje central que pertenezca al plano z=4 …es el vector de posición de un punto del eje central en el plano perpendicular a la resultante que pasa por el origen de coordenadas (plano xy) … …el eje central pasa por ese punto y es paralelo al eje z; por tanto, el punto solicitado es… • proponga un sistema reducido con el menor número posible de vectores Como la proyección del momento sobre la resultante es cero, el sistema es reducible a la resultante aplicada en cualquier punto del eje central.
• la resultante y el momento del sistema con respecto al origen de coordenadas • Ecuación del eje central del sistema de vectores …es el vector de posición de un punto del eje central en el plano perpendicular a la resultante que pasa por el origen de coordenadas …el eje central puede expresarse como… • proponga un sistema reducido con el menor número posible de vectores Como la proyección del momento sobre la resultante es cero, el sistema es reducible a la resultante aplicada en cualquier punto del eje central.
FÍSICA GENERAL I Tema 1: Magnitudes físicas. Unidades y medidas Tema 2: Vectores y sistemas de vectores Tema 3: Estática de sistemas Tema 4: Cinemática del punto Tema 2: Vectores y sistemas de vectores Sistemas de referencia y orientación en el espacio: coordenadas cartesianas , cilíndricas y esféricas Tema 5: Cinemática del sólido rígido Magnitudes escalares y vectoriales. Operaciones vectoriales Tema 6: Cinemática relativa del punto Vectores deslizantes Tema 7: Dinámica del punto Sistemas de vectores deslizantes. Invariantes. Eje central Tema 8: Trabajo y energía I Tema 9: Trabajo y energía II Tema 10: Movimiento del punto bajo fuerzas centrales Tema 11: Dinámica del los sistemas I Tema 12: Dinámica de los sistemas II Tema 13: Medios deformables I Tema 14: Medios deformables II
BIBLIOGRAFÍA ANÁLISIS VECTORIAL, J. J. SCALA Lección 4: Vectores deslizantes y ligados FÍSICA GENERAL I, A. M. Sánchez Pérez Secciones 4. 11 y 4. 12
