![Grandezas Físicas Vetoriais FÍSICA Operações com Vetores Prof Josinaldo § Grandezas Físicas Vetoriais FÍSICA § Operações com Vetores Prof. : Josinaldo](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-1.jpg)
§ Grandezas Físicas Vetoriais FÍSICA § Operações com Vetores Prof. : Josinaldo
![Grandeza Física É tudo aquilo que pode ser medido Grandeza Física É tudo aquilo que pode ser medido](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-2.jpg)
Grandeza Física É tudo aquilo que pode ser medido
![Grandezas Físicas Fundamentais Grandezas Físicas Fundamentais](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-3.jpg)
Grandezas Físicas Fundamentais
![Grandezas Físicas Derivadas Grandezas Físicas Derivadas](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-4.jpg)
Grandezas Físicas Derivadas
![Grandezas Físicas Escalares Grandezas definidas por um número módulo e uma unidade de Grandezas Físicas Escalares § Grandezas definidas por um número (módulo) e uma unidade de](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-5.jpg)
Grandezas Físicas Escalares § Grandezas definidas por um número (módulo) e uma unidade de medida TEMPO MASSA DIST NCIA
![Grandezas Físicas Vetoriais Grandezas definidas por um número módulo direção sentido e uma Grandezas Físicas Vetoriais § Grandezas definidas por um número (módulo), direção, sentido e uma](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-6.jpg)

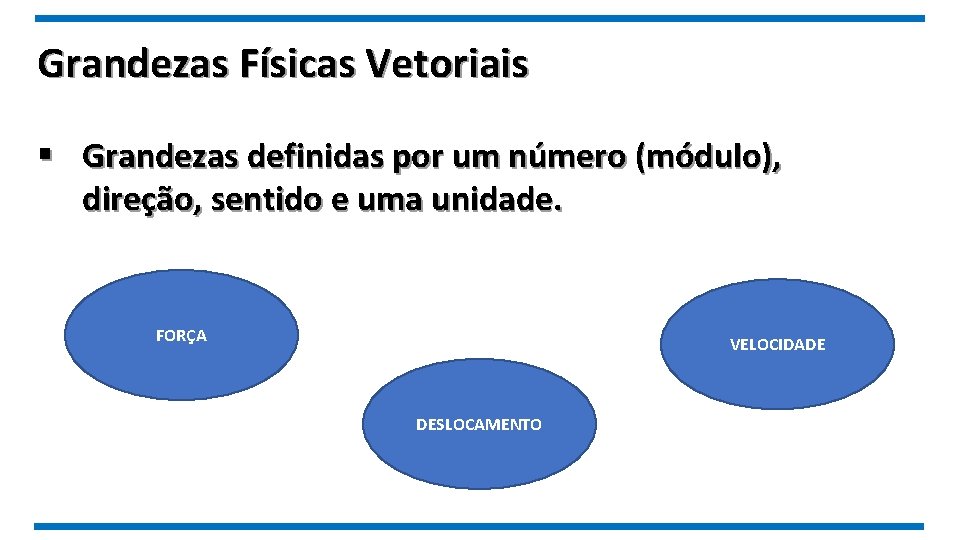

Grandezas Físicas Vetoriais § Grandezas definidas por um número (módulo), direção, sentido e uma unidade. FORÇA VELOCIDADE DESLOCAMENTO
![Representação do Módulo de um Vetor Representação do Módulo de um Vetor](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-7.jpg)
Representação do Módulo de um Vetor
![Representação Vetorial Origem O tamanho da seta representa o módulo do vetor Extremidade § Representação Vetorial Origem O tamanho da seta representa o módulo do vetor! Extremidade](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-8.jpg)

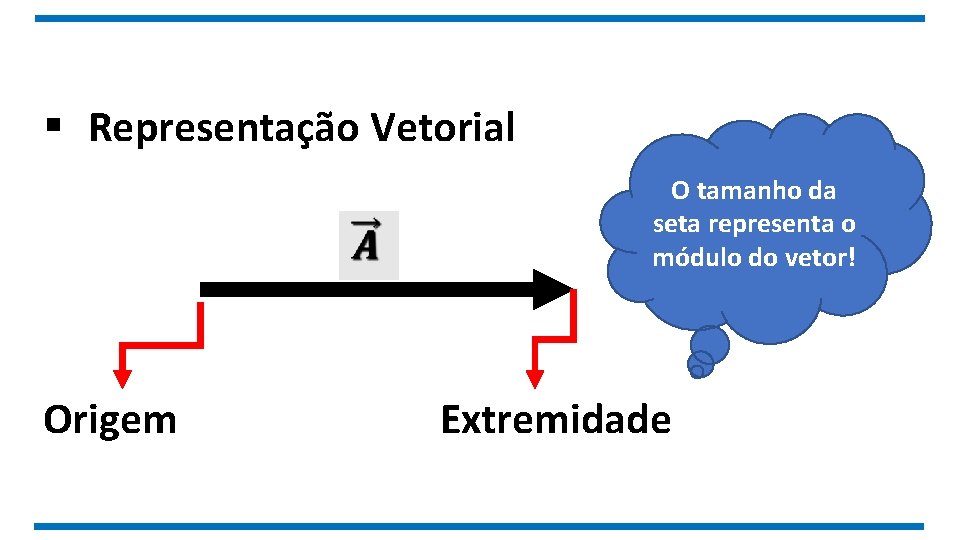

§ Representação Vetorial Origem O tamanho da seta representa o módulo do vetor! Extremidade
![Comparando Vetores Módulo 3 cm Direção Vertical Sentido Norte Direção Horizontal Sentido Leste Comparando Vetores Módulo: 3 cm Direção: Vertical Sentido: Norte Direção: Horizontal Sentido: Leste](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-9.jpg)
Comparando Vetores Módulo: 3 cm Direção: Vertical Sentido: Norte Direção: Horizontal Sentido: Leste
![Vetores iguais e opostos Vetores iguais e opostos](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-10.jpg)
Vetores iguais e opostos
![Cuidado com a escrita Considere que as retas são do mesmo tamanho AC Cuidado com a escrita! ( Considere que as retas são do mesmo tamanho) A=C](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-11.jpg)
Cuidado com a escrita! ( Considere que as retas são do mesmo tamanho) A=C
![Exemplo de questão Observe a figura a seguir e determine quais os vetores que Exemplo de questão Observe a figura a seguir e determine quais os vetores que:](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-12.jpg)
Exemplo de questão Observe a figura a seguir e determine quais os vetores que: a) b) c) d) Tem a mesma direção Tem o mesmo sentido Tem o mesmo módulo São iguais
![Exemplo de questão Considere as setas representadas em cada placa Qual alternativa abaixo está Exemplo de questão Considere as setas representadas em cada placa. Qual alternativa abaixo está](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-13.jpg)
Exemplo de questão Considere as setas representadas em cada placa. Qual alternativa abaixo está correta? 1 2 a) Na 1, os sentidos são diferentes. Na 2, as direções são diferentes b) Não há diferença entre elas, pois praticamente tem o mesmo tamanho. c) Somente as intensidades d) Na 1, as direções são diferentes. Na 2, os sentidos são diferentes
![Exemplo de questão São grandezas escalares a b c d e Tempo deslocamento e Exemplo de questão São grandezas escalares: a) b) c) d) e) Tempo, deslocamento e](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-14.jpg)
Exemplo de questão São grandezas escalares: a) b) c) d) e) Tempo, deslocamento e força Tempo, temperatura e volume Temperatura, velocidade e volume Força, velocidade e aceleração Comprimento, deslocamento e força
![Soma e subtração vetorial Exemplo 1 RAB AB7 R7 Soma e subtração vetorial (Exemplo 1) R=A+B A+B=7 R=7](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-15.jpg)

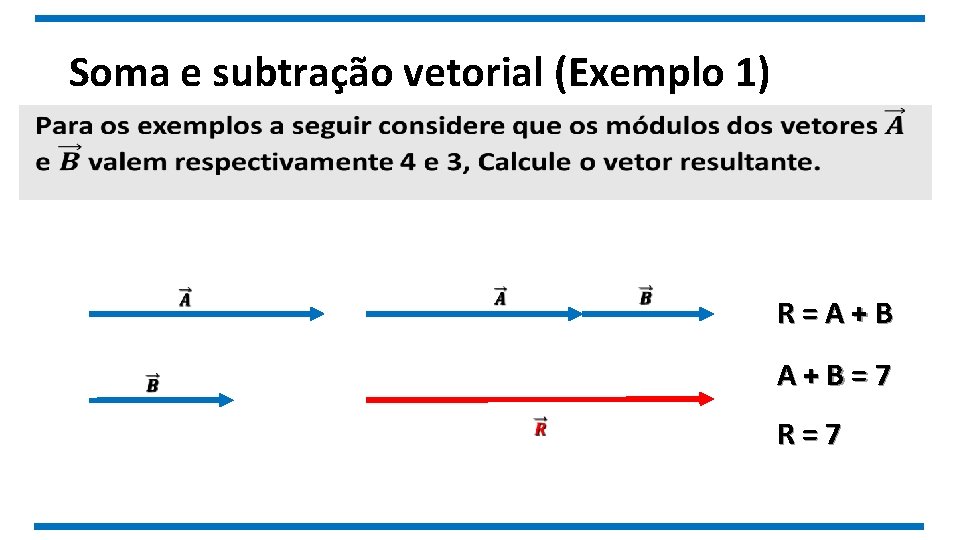

Soma e subtração vetorial (Exemplo 1) R=A+B A+B=7 R=7
![Soma e subtração vetorial Exemplo 2 A B 1 R A Soma e subtração vetorial (Exemplo 2) A + (-B) = 1 R = A](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-16.jpg)
Soma e subtração vetorial (Exemplo 2) A + (-B) = 1 R = A + (-B) R=1
![Soma e subtração vetorial Exemplo 3 RAB R5 Teorema de Pitágoras Soma e subtração vetorial (Exemplo 3) R=A+B R=5 Teorema de Pitágoras](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-17.jpg)

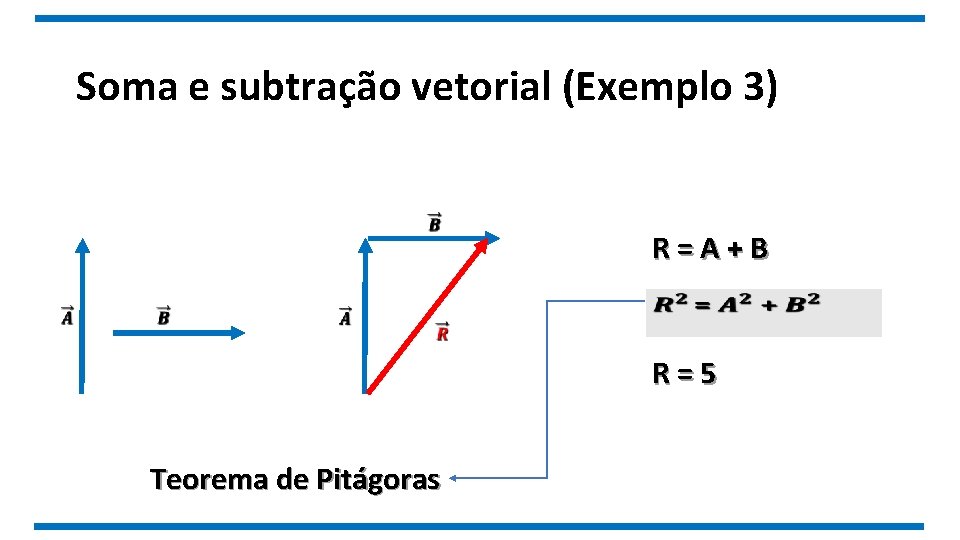

Soma e subtração vetorial (Exemplo 3) R=A+B R=5 Teorema de Pitágoras
![Soma vetorial Exemplo 4 Considere θ 60 RAB θ Lei dos cossenos R Soma vetorial (Exemplo 4) Considere θ = 60· R=A+B θ Lei dos cossenos R](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-18.jpg)
Soma vetorial (Exemplo 4) Considere θ = 60· R=A+B θ Lei dos cossenos R = 6, 1
![Soma vetorial Exemplo 5 Soma vetorial (Exemplo 5)](https://slidetodoc.com/presentation_image_h/770d2a3dc16898e8ca5ec36a0d9c4866/image-19.jpg)
Soma vetorial (Exemplo 5)
