SELEO DE BOMBAS CENTRFUGAS GRANDEZAS CARACTERSTICAS GRANDEZAS CARACTERSTICAS
SELEÇÃO DE BOMBAS CENTRÍFUGAS GRANDEZAS CARACTERÍSTICAS
GRANDEZAS CARACTERÍSTICAS DE BOMBAS ROTATIVAS CENTRÍFUGAS Vazão de bombeamento (Q) Altura manométrica total (AMT) Rotação (rpm) Potência absorvida (P) Eficiência da bomba ( )
VAZÃO DE BOMBEAMENTO O primeiro passo para escolha de uma bomba é a estimativa da vazão que a mesma deverá fornecer. Esta informação deve ser obtida a partir de índices técnicos existentes na literatura (tabelas). Os fabricantes geralmente informam a vazão que uma bomba é capaz de fornecer na unidade m 3/h.

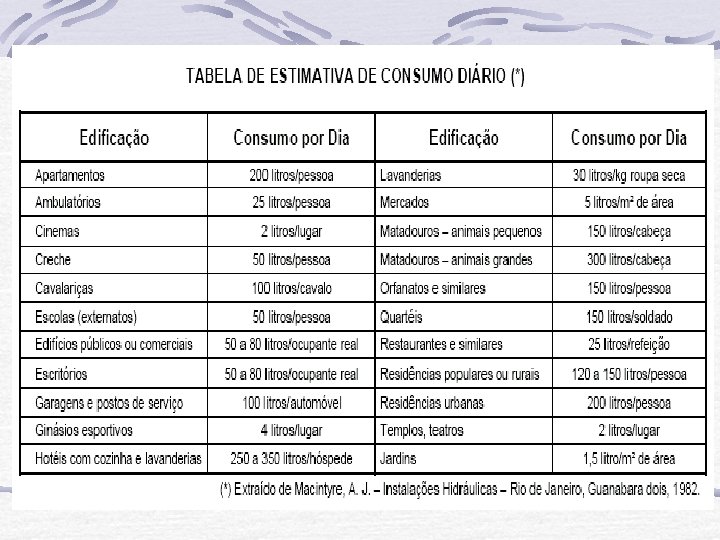

NECESSIDADE DE ÁGUA PARA IRRIGAÇÃO
DESSEDENTAÇÃO DE ANIMAIS
INFORMAÇÕES RELEVANTES PARA SOLICITAÇÃO DE OUTORGA No uso da água para dessedentação e criação extensiva de animais só deverá ser estimada a vazão de captação, não se considerando relevante o lançamento de efluentes oriundos desta atividade. A vazão de captação para fins de declaração de uso e solicitação de outorga será equivalente ao produto do número de animais criados na propriedade pelo consumo diário respectivo.
ALTURA MANOMÉTRICA TOTAL A Altura manométrica total (AMT) é a resistência total existente para elevar a água desde o ponto de captação até o ponto de utilização. A função da bomba é transformar energia mecânica em energia hidráulica suficiente para vencer esta resistência. Uma bomba não cria pressão, ela só fornece fluxo. A pressão é justamente uma indicação da quantidade de resistência ao escoamento.

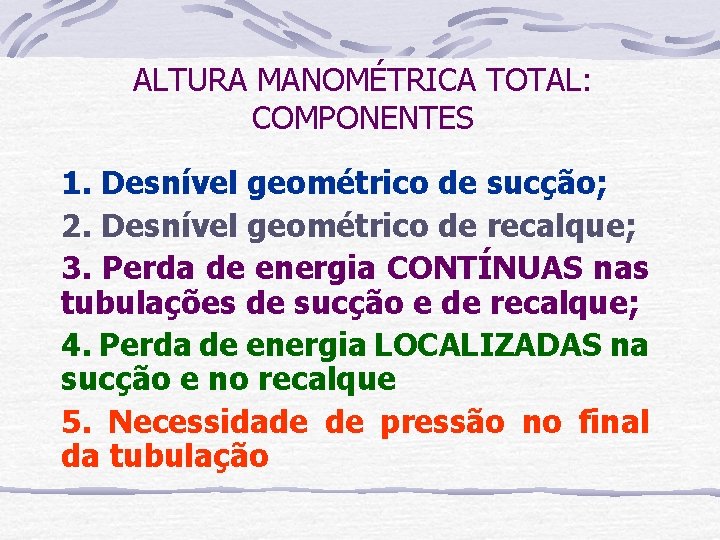

ALTURA MANOMÉTRICA TOTAL: COMPONENTES 1. Desnível geométrico de sucção; 2. Desnível geométrico de recalque; 3. Perda de energia CONTÍNUAS nas tubulações de sucção e de recalque; 4. Perda de energia LOCALIZADAS na sucção e no recalque 5. Necessidade de pressão no final da tubulação

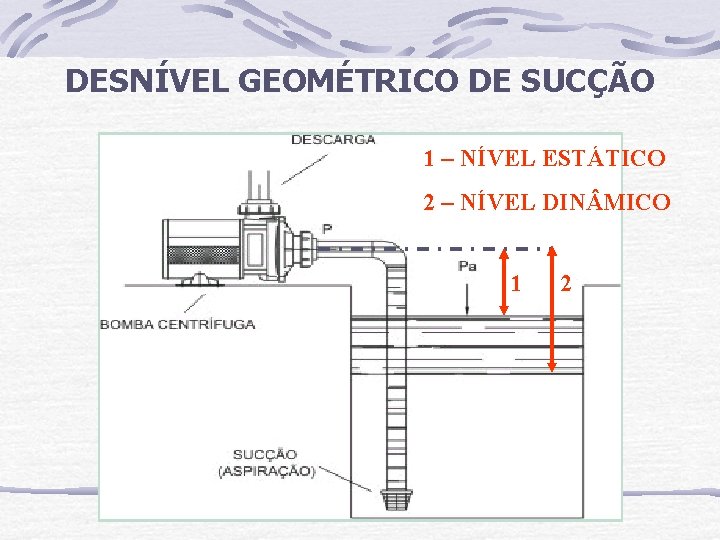

DESNÍVEL GEOMÉTRICO DE SUCÇÃO 1 – NÍVEL ESTÁTICO 2 – NÍVEL DIN MICO 1 2
DESNÍVEL GEOMÉTRICO DE SUCÇÃO

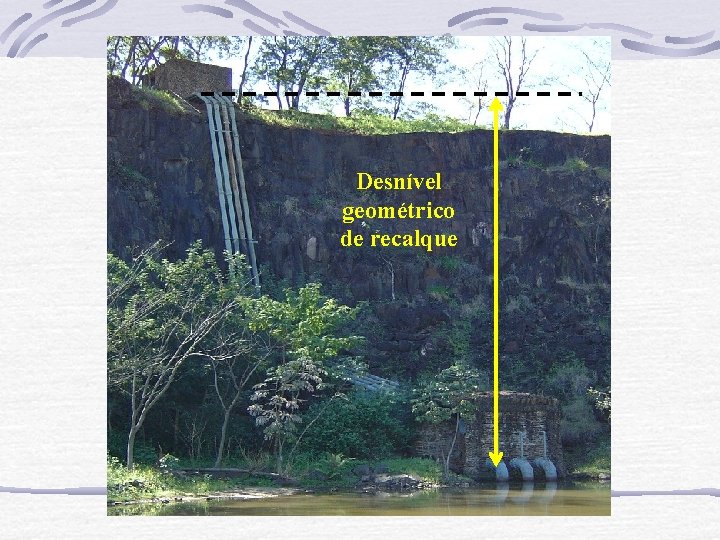

Desnível geométrico de recalque

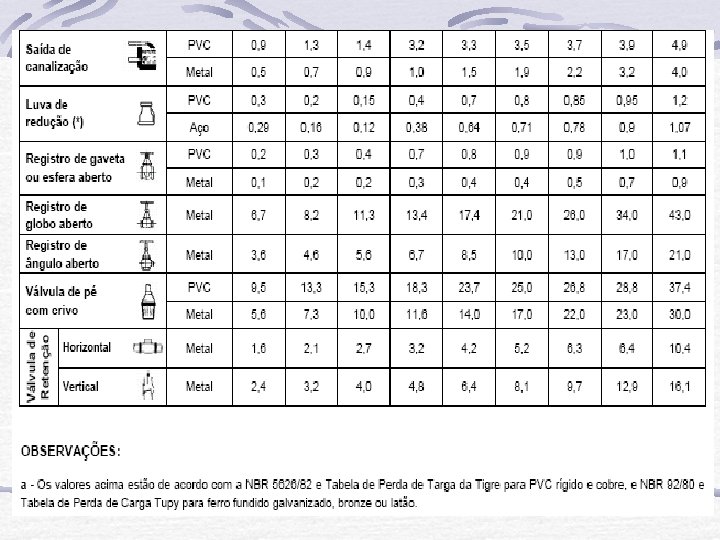

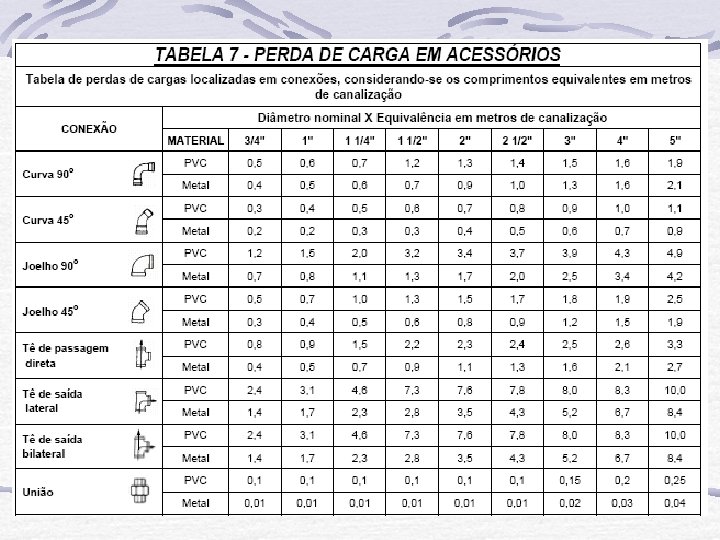

PERDAS CONTÍNUAS E LOCALIZADAS As perdas contínuas na canalização serão calculadas usando as equações de Hazen-Willians ou Fair-Whiple-Siao já vistas em aulas anteriores. É necessário conhecer o comprimento das canalizações de recalque e de sucção. As perdas localizadas, serão calculadas a partir de tabelas de comprimentos fictícios de peças (métodos comprimentos equivalentes).
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Deseja-se captar água de um córrego para abastecer um reservatório com capacidade para 150 m 3. Selecione uma bomba que atenda às necessidades especificadas: A água armazenada será usada durante o dia e o reservatório, depois de vazio, receberá água durante a noite, das 21: 00 h às 7: 00 h do dia seguinte; Desnível de sucção: 3 m Desnível de recalque: 15 m
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Comprimento da tubulação de recalque: 250 m Comprimento da mangueira de sucção: 4, 5 m Velocidade máxima desejada para a água na tubulação: v = 1, 5 m/s Peças que deverão fazer parte do sistema: válvula de pé com filtro (1); redução excêntrica (1), ampliação concêntrica (1), registro de gaveta(1) válvula de retenção (1).

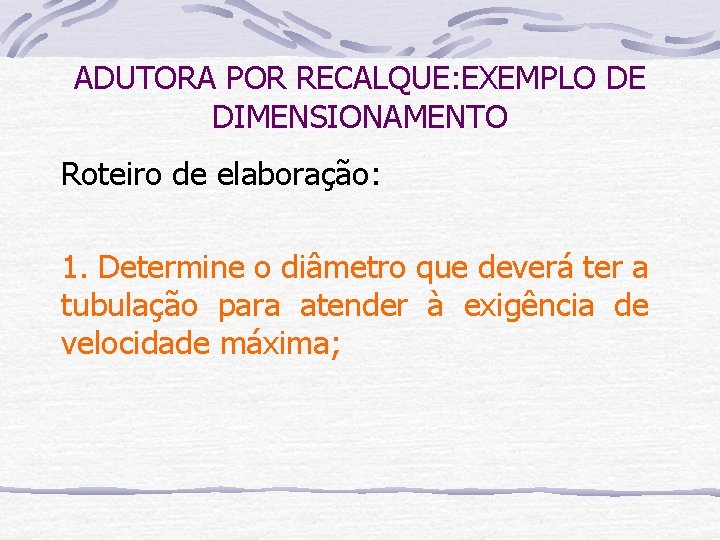

ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Roteiro de elaboração: 1. Determine o diâmetro que deverá ter a tubulação para atender à exigência de velocidade máxima;
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Resolução: Vazão da bomba Volume do tanque = 150 m 3 Tempo de enchimento: das 21 horas às 7 horas (período noturno) = 10 horas Vazão a ser bombeada = 150 m 3 / 10 hs = 15 m 3/hora = 4, 167 x 10 -3 m 3/s
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Escolha do diâmetro da canalização de recalque. Critério: V 1, 5 m/s Q = V. A

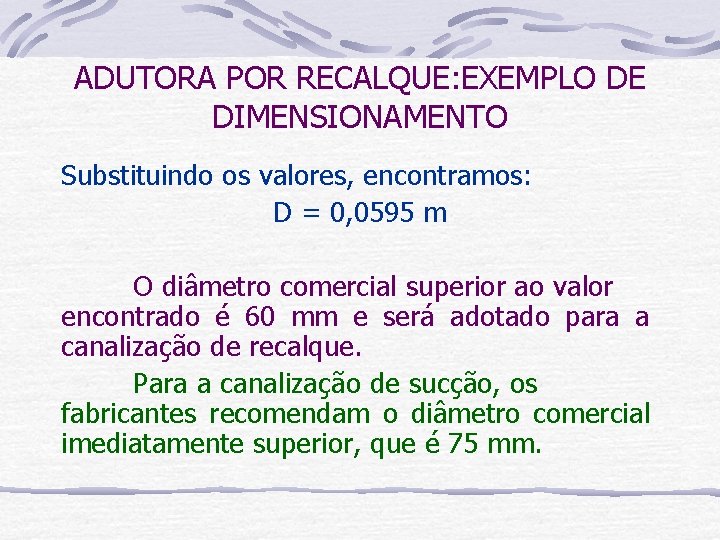

ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Substituindo os valores, encontramos: D = 0, 0595 m O diâmetro comercial superior ao valor encontrado é 60 mm e será adotado para a canalização de recalque. Para a canalização de sucção, os fabricantes recomendam o diâmetro comercial imediatamente superior, que é 75 mm.
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Altura manométrica total (AMT) Perdas localizadas na sucção pelo método dos comprimentos equivalentes (3 pol): Peça Válvula de pé com filtro (pvc) Redução excêntrica (pvc) Diâmetro (mm) 75 Comprimento equivalente (m) 26, 8 75 0, 85 Total 27, 65
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO 2. Calcule a Altura Manométrica Total (perdas na tubulação + perdas localizadas + desnível geométrico);
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Perdas localizadas no recalque pelo método dos comprimentos equivalentes (2 ½ pol): Peça Ampliação concêntrica Registro de gaveta Válvula de retenção Diâmetro (mm) 60 Comprimento equivalente (m) 0, 8 60 0, 9 60 5, 2 Total 6, 9
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Perdas totais na canalização: Devemos somar os comprimentos reais de canalização (trechos retilíneos) ao comprimento equivalente referente às peças (comprimento fictício) para obter o comprimento virtual. O comprimento virtual será multiplicado pelo valor de j (perda de carga unitária) para obtermos as perdas na canalização.
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Como os diâmetros selecionados são superiores a 50 mm de diâmetro, usaremos a equação de Hazen. Willians, com coeficiente C = 140.
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO J 75 = 0, 01327 (sucção) Lvirtual 75 = 27, 65 m + 4, 5 m = 32, 15 m Hf 75 = 0, 01327 x 32, 15 m Hf 75 = 0, 43 m. H 2 O J 60 = 0, 0393 (recalque) Lvirtual 60 = 6, 9 m + 250 m = 256, 9 m Hf 60 = 0, 0393 x 256, 9 m = 10, 1 m. H 2 O PERDAS TOTAIS NA CANALIZAÇÃO: 0, 43 + 10, 1 = 10, 53 m. H 2 O

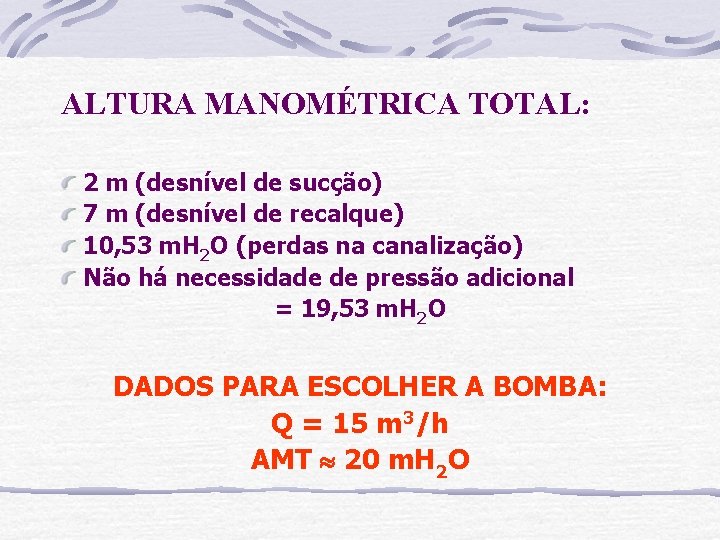

ALTURA MANOMÉTRICA TOTAL: 2 m (desnível de sucção) 7 m (desnível de recalque) 10, 53 m. H 2 O (perdas na canalização) Não há necessidade de pressão adicional = 19, 53 m. H 2 O DADOS PARA ESCOLHER A BOMBA: Q = 15 m 3/h AMT 20 m. H 2 O
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO 3. Escolha uma bomba que atenda à exigência de vazão e altura manométrica e determine a potência necessária ao acionamento da bomba e o rendimento;
ADUTORA POR RECALQUE: EXEMPLO DE DIMENSIONAMENTO Bomba selecionada: Modelo BC – 92 S – JC Potência = 3 CV Diâmetro do rotor = 131 mm Rendimento 47% 60 Hz 3450 rpm
SELEÇÃO POR TABELAS
