GRANDEZAS ESCALARES E VETORIAIS

GRANDEZAS FÍSICA: São grandezas que podem ser medidas. Exemplos: Comprimento, Massa, Tempo, Temperatura Força Velocidade Deslocamento

GRANDEZA ESCALAR

Grandeza Escalar q É caracterizada por valor numérico (um número) e uma unidade de medida para representar uma grandeza física. q O valor numérico (um número) e uma unidade de medida também podem ser chamados de: q Módulo, Intensidade ou Magnitude

GRANDEZA VETORIAL

Grandeza Vetorial qÉ caracterizada por módulo, direção, sentido e uma unidade de medida para representar uma grandeza física. q 10 m, HORIZONTAL, P/ESQUERDA

Vetor q É um segmento de reta orientado. Sentido Módulo Direção da Reta Suporte ou Eixo

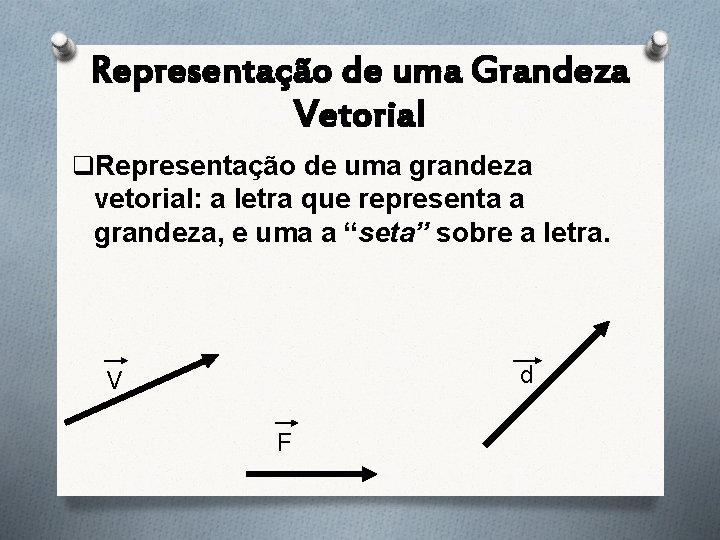

Representação de uma Grandeza Vetorial q. Representação de uma grandeza vetorial: a letra que representa a grandeza, e uma a “seta” sobre a letra. d V F

Comparação entre vetores q. Vetores Iguais a r b s Mesmo Módulo, Mesma Direção Mesmo Sentido a=b

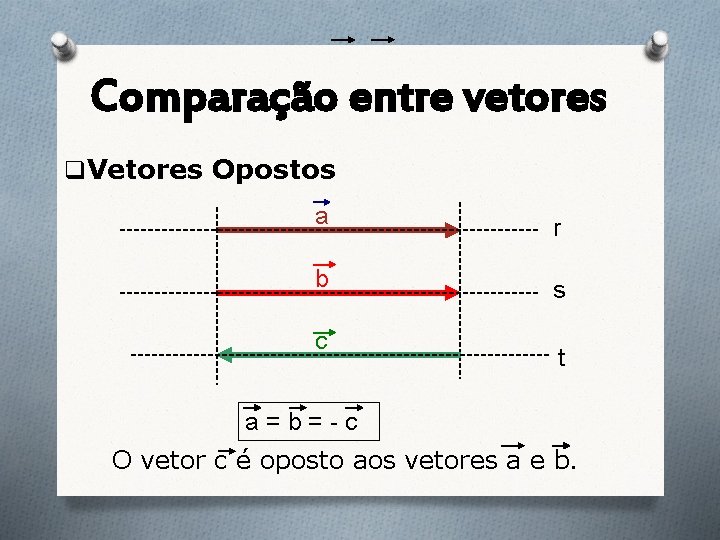

Comparação entre vetores q. Vetores Opostos a r b s c t a=b=-c O vetor c é oposto aos vetores a e b.

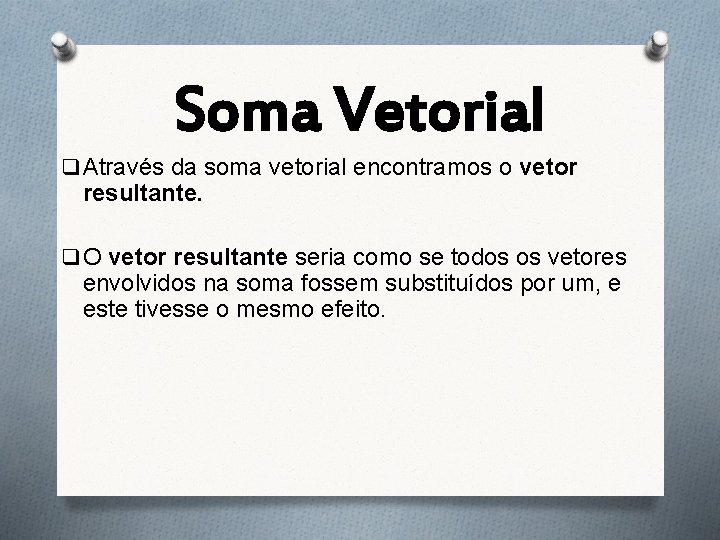

Soma Vetorial q Através da soma vetorial encontramos o vetor resultante. q O vetor resultante seria como se todos os vetores envolvidos na soma fossem substituídos por um, e este tivesse o mesmo efeito.

Regra do Polígono qÉ utilizada na adição de qualquer quantidade de vetores. Rafa Marcelo Determinarmos a soma Rafa + Marcelo + Stoppa

Para isto devemos posicionar cada vetor junto ao outro de forma que a extremidade de um vetor coloca-se junto à origem do outro. E o vetor soma, ou também chamado vetor resultante, será o vetor que une a origem do primeiro com a extremidade do último, formando assim um polígono.

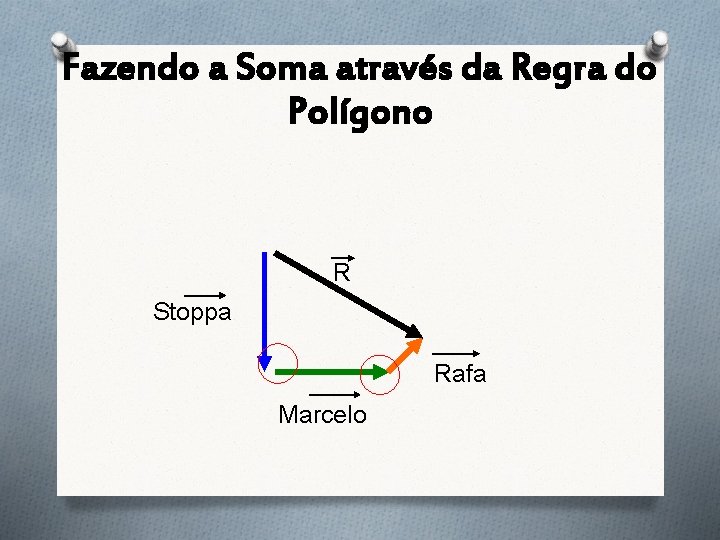

Fazendo a Soma através da Regra do Polígono R Stoppa Rafa Marcelo

Fazendo a Soma através da Regra do Paralelogramo Reta Paralela ao vetor b e que passa pela extremidade do vetor a. R a Reta Paralela ao vetor a e que passa pela extremidade do vetor b. b R² = a² + b²

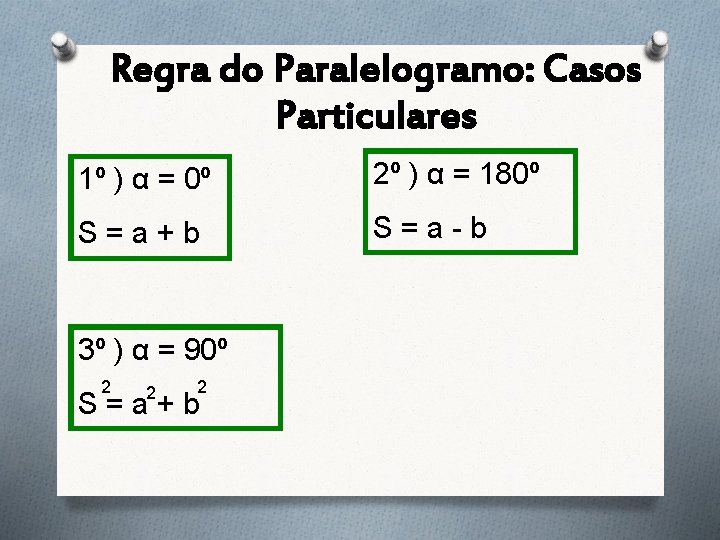

Regra do Paralelogramo: Casos Particulares 1º ) α = 0º 2º ) α = 180º S=a+b S=a-b 3º ) α = 90º 2 2 2 S=a+b

Subtração de vetores q. Considere os dois vetores a seguir: Marcelo Stoppa Realizar a subtração, a – b, é como somar a mais um vetor de mesma intensidade, mesma direção mas de sentido oposto ao do vetor b originalmente representado.

Fazendo a Subtração de Vetores R - Marcelo Stoppa
