Fsica para Ciencias Vectores y Sistemas de Referencia
- Slides: 28
Física para Ciencias: Vectores y Sistemas de Referencia Dictado por: Profesor Aldo Valcarce 1 er semestre 2014 FIS 109 C – 2: Física para Ciencias 1 er semestre 2014

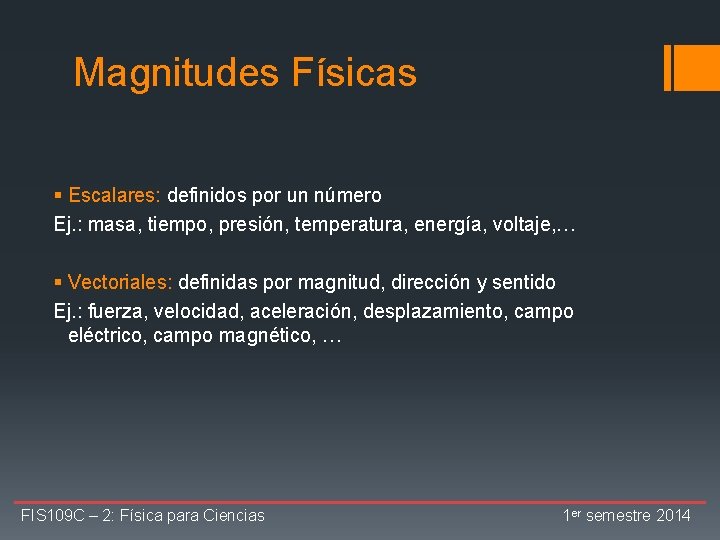

Magnitudes Físicas § Escalares: definidos por un número Ej. : masa, tiempo, presión, temperatura, energía, voltaje, … § Vectoriales: definidas por magnitud, dirección y sentido Ej. : fuerza, velocidad, aceleración, desplazamiento, campo eléctrico, campo magnético, … FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Sistemas de Referencias Un sistema de referencia (o marco de referencia) es un conjunto de convenciones usadas por un observador para poder medir la posición y otras magnitudes físicas de un sistema físico y de mecánica. ¿Cómo informarle a otra persona la posición de un punto en una hoja? El punto B se encuentra en: (6 en x , 5 en y) ó (6, 5). Coordenadas Cartesianas o rectangular (x, y). FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Sistemas de Referencias 2 En ocasiones es más conveniente representar un punto de acuerdo a sus coordenadas polares (r, θ). La estrella se encuentra en: (13 en r , 23° en θ) ó (13, 23°). Coordenadas Polares (r, θ). FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Sistemas de Referencias 3 Las transformaciones de las coordenadas cartesianas a las polares (y viceversa) se pueden realizar usando las siguientes relaciones trigonométricas. y r θ x FIS 109 C – 2: Física para Ciencias 1 er semestre 2014

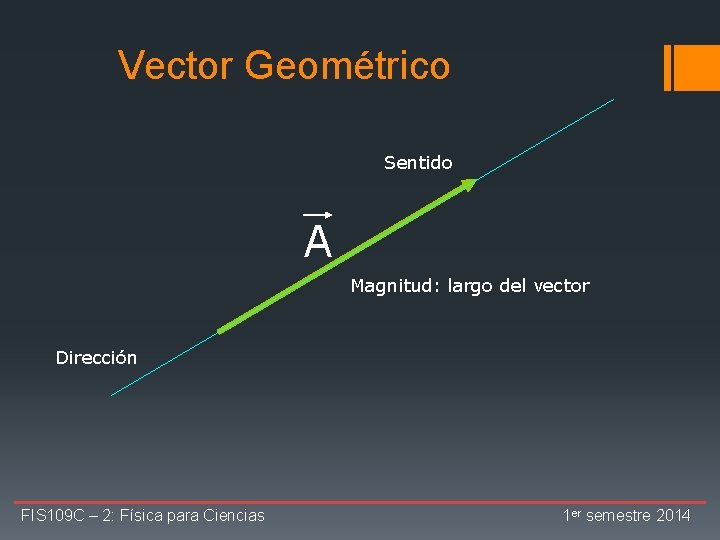

Vector Geométrico Sentido A Magnitud: largo del vector Dirección FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Propiedades de vectores: Igualdad Tienen igual magnitud, dirección y sentido FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Propiedades de vectores: Suma FIS 109 C – 2: Física para Ciencias 1 er semestre 2014

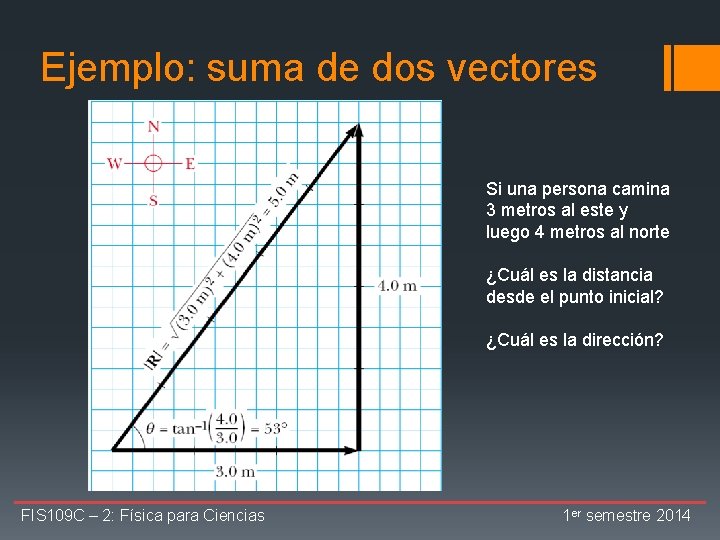

Ejemplo: suma de dos vectores Si una persona camina 3 metros al este y luego 4 metros al norte ¿Cuál es la distancia desde el punto inicial? ¿Cuál es la dirección? FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Suma de vectores: regla del paralelogramo La suma de dos vectores que parten desde el mismo origen es la diagonal del paralelogramo que forman sus proyecciones. FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Suma de 4 vectores FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
La suma es conmutativa FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
La suma es asociativa FIS 109 C – 2: Física para Ciencias 1 er semestre 2014

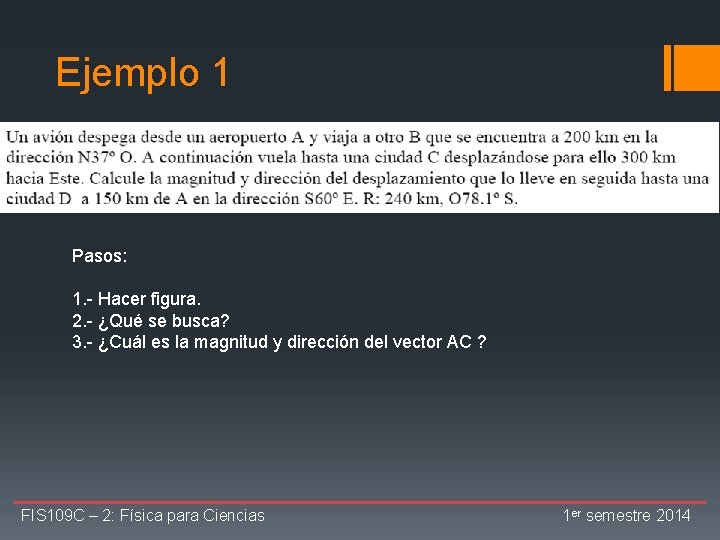

Ejemplo 1 Pasos: 1. - Hacer figura. 2. - ¿Qué se busca? 3. - ¿Cuál es la magnitud y dirección del vector AC ? FIS 109 C – 2: Física para Ciencias 1 er semestre 2014

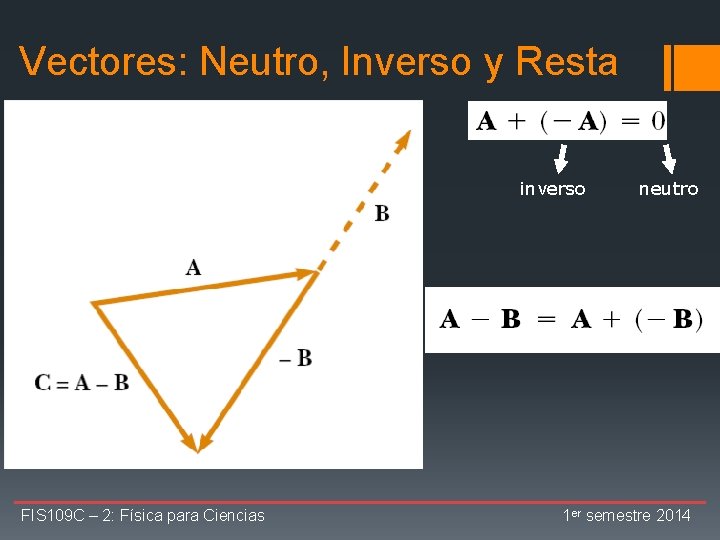

Vectores: Neutro, Inverso y Resta inverso neutro FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Ponderación: Multiplicación por un escalar λA A 2 A FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Componentes de un vector Se definen los vectores unitarios i y j que indican la dirección en los ejes x e y, respectivamente. FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Signos de las componentes FISICA PARA CIENCIAS FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Componentes de un vector Se definen los vectores unitarios i y j que indican la dirección en los ejes x e y, respectivamente. Representación de los vectores que conectan los puntos: D y B: D y A: D y C: FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Se conocen las componentes: ¿cuáles son las magnitud y dirección? Magnitud Dirección: Φ θ FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Se conocen la magnitud y dirección: ¿cuáles son las componentes? En esta figura: y Entonces, usando el ángulo Tenemos: θ ϕ θ FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Base de vectores en cartesianas FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Suma de Vectores por componentes FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Suma de Vectores por componentes R=A+B FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Ponderación: Multiplicación por un escalar λA A 2 A FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
Ejemplo 1: continuación Pasos: 1. - Hacer figura. 2. - ¿Qué se busca? 3. - ¿Cuál es la magnitud y dirección del vector AC ? FIS 109 C – 2: Física para Ciencias 1 er semestre 2014

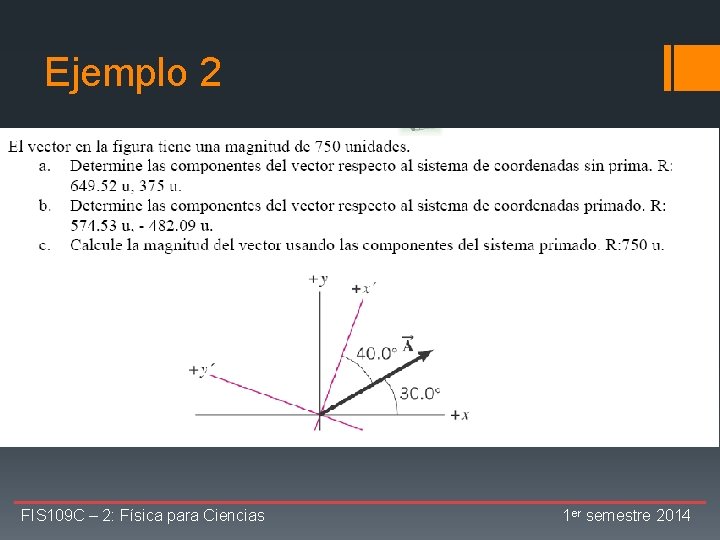

Ejemplo 2 FIS 109 C – 2: Física para Ciencias 1 er semestre 2014

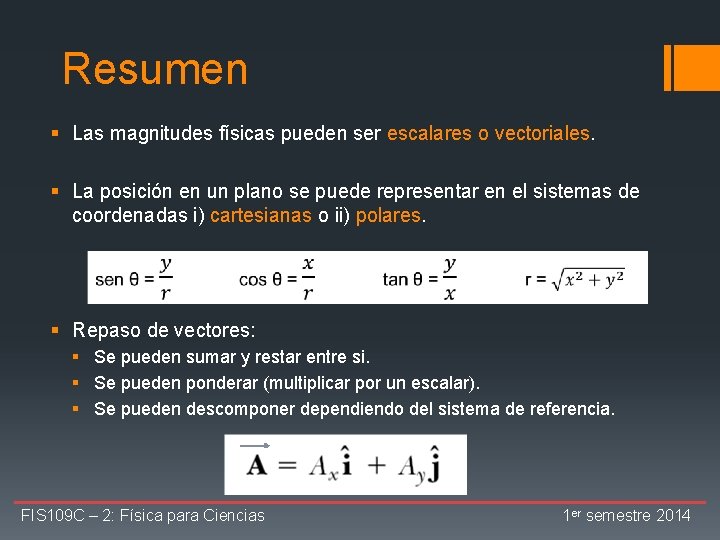

Resumen § Las magnitudes físicas pueden ser escalares o vectoriales. § La posición en un plano se puede representar en el sistemas de coordenadas i) cartesianas o ii) polares. § Repaso de vectores: § Se pueden sumar y restar entre si. § Se pueden ponderar (multiplicar por un escalar). § Se pueden descomponer dependiendo del sistema de referencia. FIS 109 C – 2: Física para Ciencias 1 er semestre 2014
