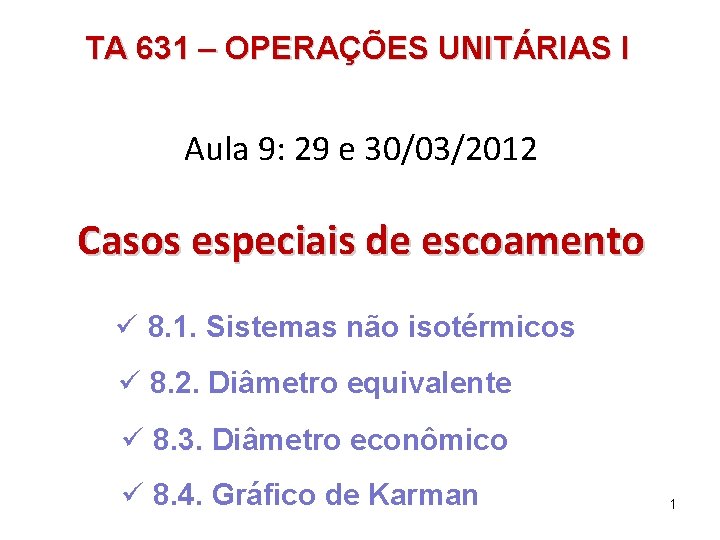

TA 631 – OPERAÇÕES UNITÁRIAS I Aula 9: 29 e 30/03/2012 Casos especiais de escoamento ü 8. 1. Sistemas não isotérmicos ü 8. 2. Diâmetro equivalente ü 8. 3. Diâmetro econômico ü 8. 4. Gráfico de Karman 1

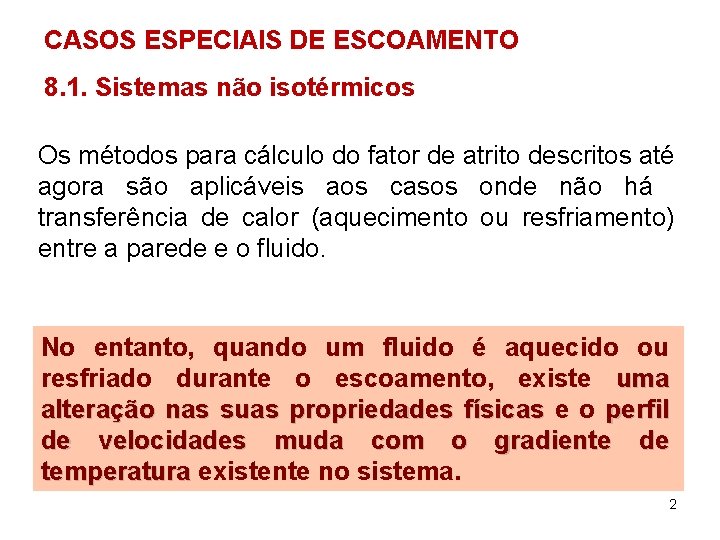

CASOS ESPECIAIS DE ESCOAMENTO 8. 1. Sistemas não isotérmicos Os métodos para cálculo do fator de atrito descritos até agora são aplicáveis aos casos onde não há transferência de calor (aquecimento ou resfriamento) entre a parede e o fluido. No entanto, quando um fluido é aquecido ou resfriado durante o escoamento, existe uma alteração nas suas propriedades físicas e o perfil de velocidades muda com o gradiente de temperatura existente no sistema. 2

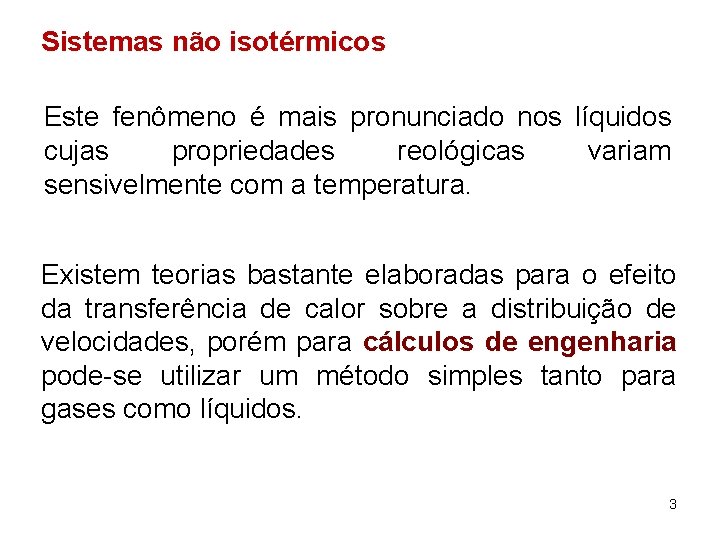

Sistemas não isotérmicos Este fenômeno é mais pronunciado nos líquidos cujas propriedades reológicas variam sensivelmente com a temperatura. Existem teorias bastante elaboradas para o efeito da transferência de calor sobre a distribuição de velocidades, porém para cálculos de engenharia pode-se utilizar um método simples tanto para gases como líquidos. 3

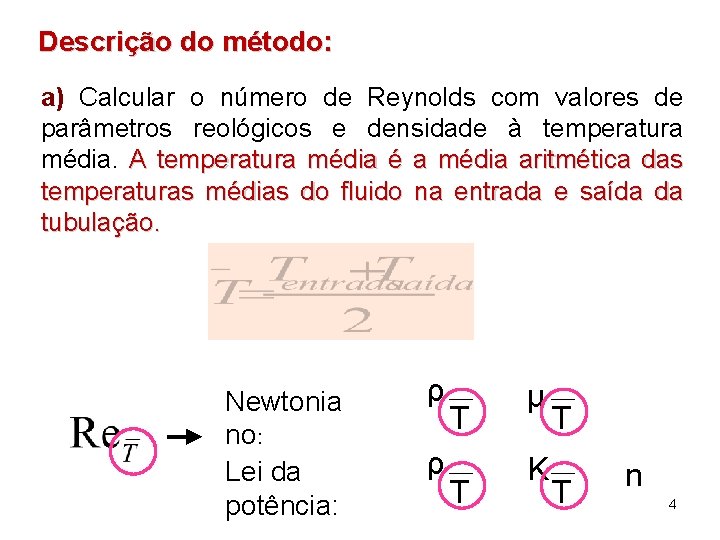

Descrição do método: a) Calcular o número de Reynolds com valores de parâmetros reológicos e densidade à temperatura média. A temperatura média é a média aritmética das temperaturas médias do fluido na entrada e saída da tubulação. Newtonia no: Lei da potência: ρ ρ T T μ K T T n 4

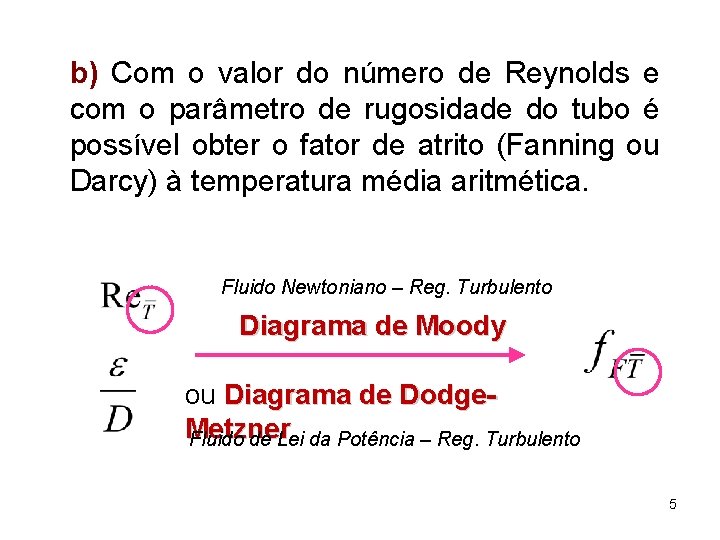

b) Com o valor do número de Reynolds e com o parâmetro de rugosidade do tubo é possível obter o fator de atrito (Fanning ou Darcy) à temperatura média aritmética. Fluido Newtoniano – Reg. Turbulento Diagrama de Moody ou Diagrama de Dodge. Metzner Fluido de Lei da Potência – Reg. Turbulento 5

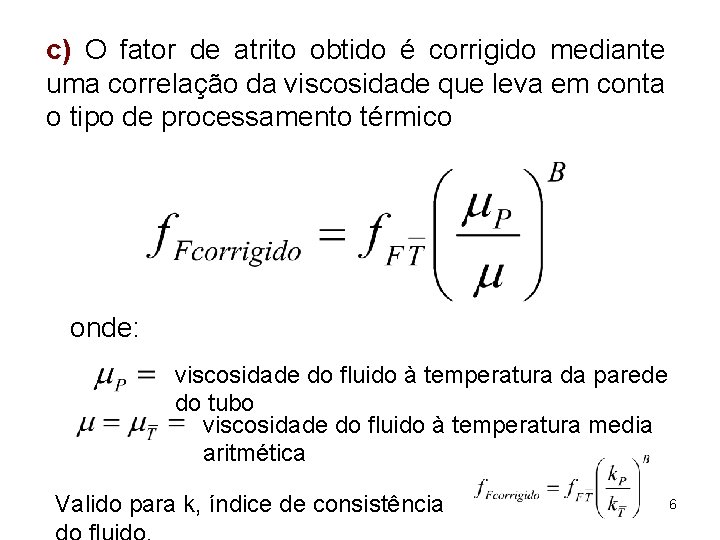

c) O fator de atrito obtido é corrigido mediante uma correlação da viscosidade que leva em conta o tipo de processamento térmico onde: viscosidade do fluido à temperatura da parede do tubo viscosidade do fluido à temperatura media aritmética Valido para k, índice de consistência 6

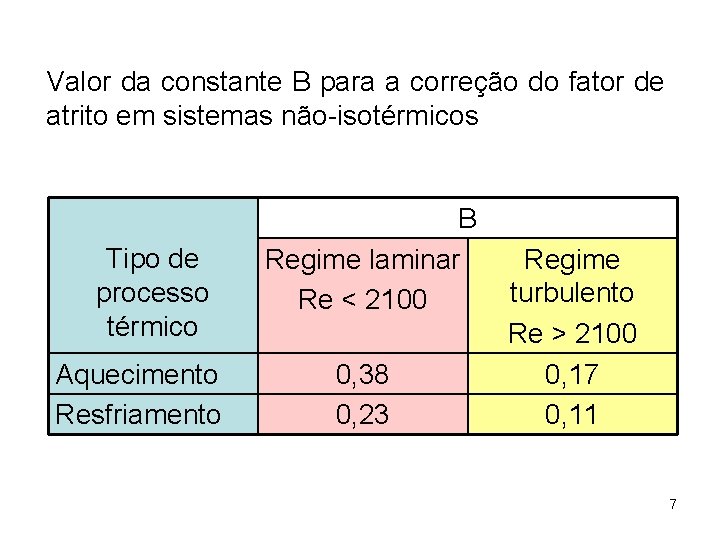

Valor da constante B para a correção do fator de atrito em sistemas não-isotérmicos Tipo de processo térmico Aquecimento Resfriamento B Regime laminar Re < 2100 0, 38 0, 23 Regime turbulento Re > 2100 0, 17 0, 11 7

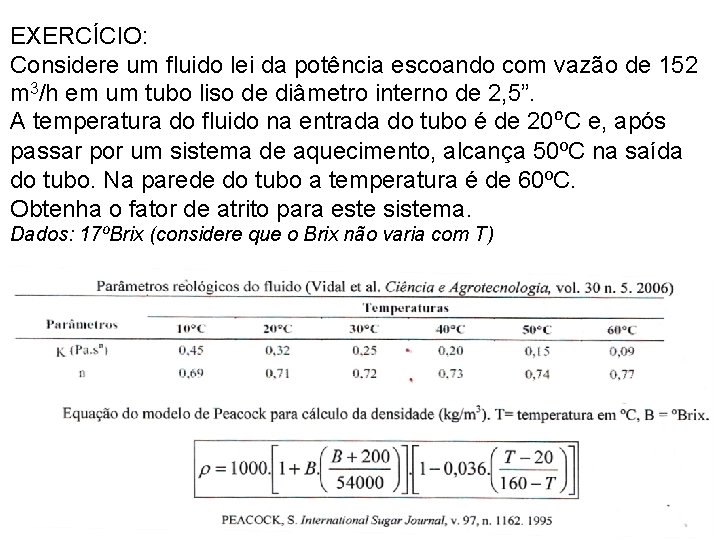

EXERCÍCIO: Considere um fluido lei da potência escoando com vazão de 152 m 3/h em um tubo liso de diâmetro interno de 2, 5”. A temperatura do fluido na entrada do tubo é de 20⁰C e, após passar por um sistema de aquecimento, alcança 50⁰C na saída do tubo. Na parede do tubo a temperatura é de 60⁰C. Obtenha o fator de atrito para este sistema. Dados: 17⁰Brix (considere que o Brix não varia com T)

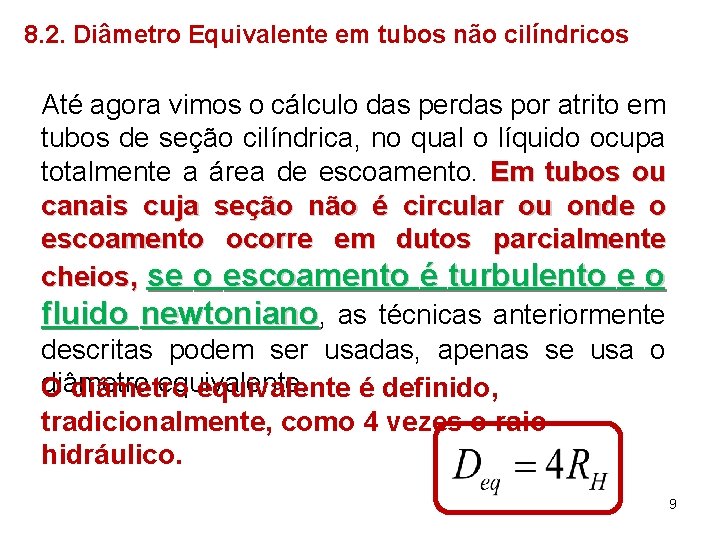

8. 2. Diâmetro Equivalente em tubos não cilíndricos Até agora vimos o cálculo das perdas por atrito em tubos de seção cilíndrica, no qual o líquido ocupa totalmente a área de escoamento. Em tubos ou canais cuja seção não é circular ou onde o escoamento ocorre em dutos parcialmente cheios, se o escoamento é turbulento e o fluido newtoniano, as técnicas anteriormente descritas podem ser usadas, apenas se usa o diâmetro equivalente. O diâmetro equivalente é definido, tradicionalmente, como 4 vezes o raio hidráulico. 9

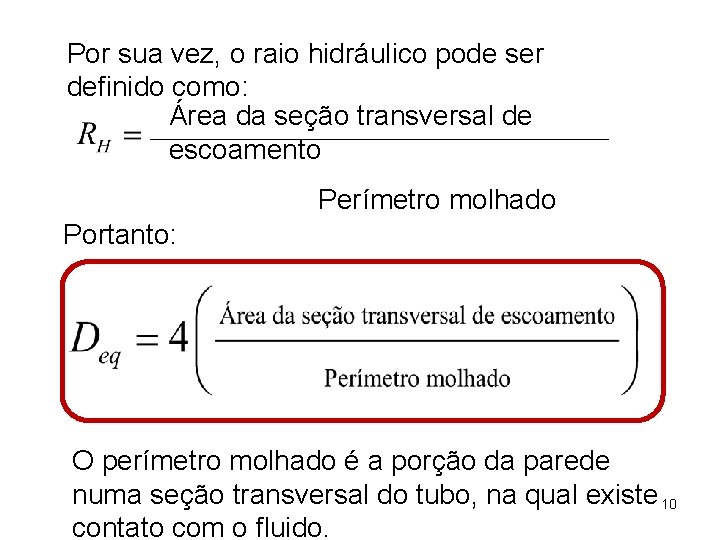

Por sua vez, o raio hidráulico pode ser definido como: Área da seção transversal de escoamento Perímetro molhado Portanto: O perímetro molhado é a porção da parede numa seção transversal do tubo, na qual existe 10 contato com o fluido.

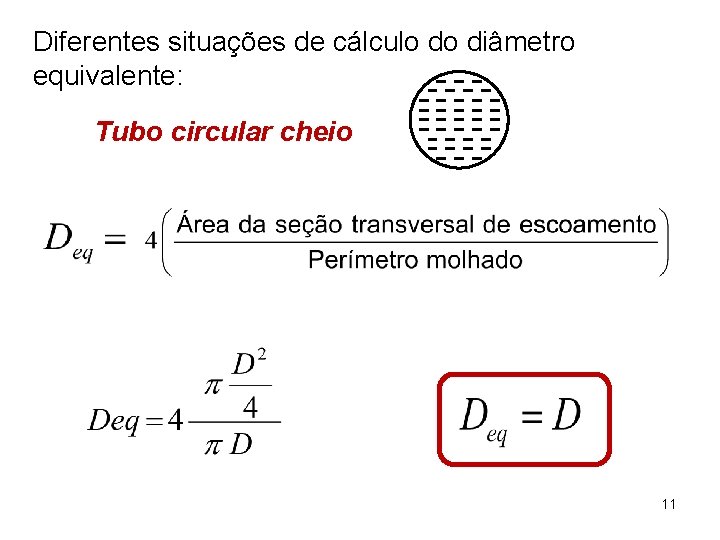

Diferentes situações de cálculo do diâmetro equivalente: Tubo circular cheio 11

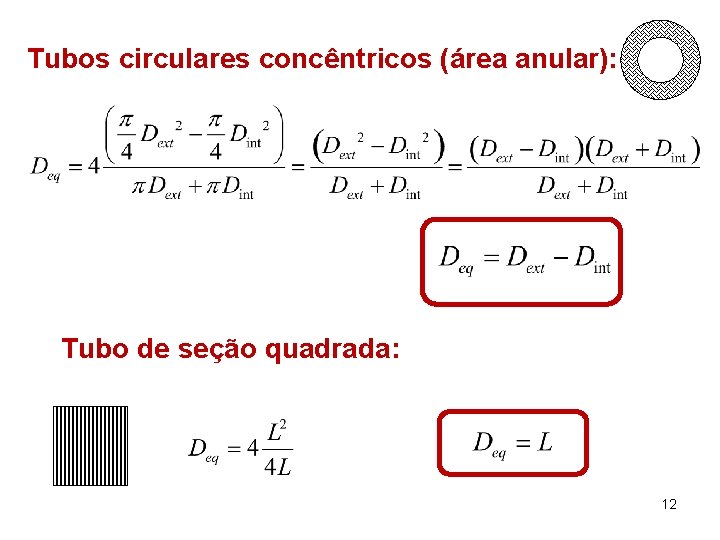

Tubos circulares concêntricos (área anular): Tubo de seção quadrada: 12

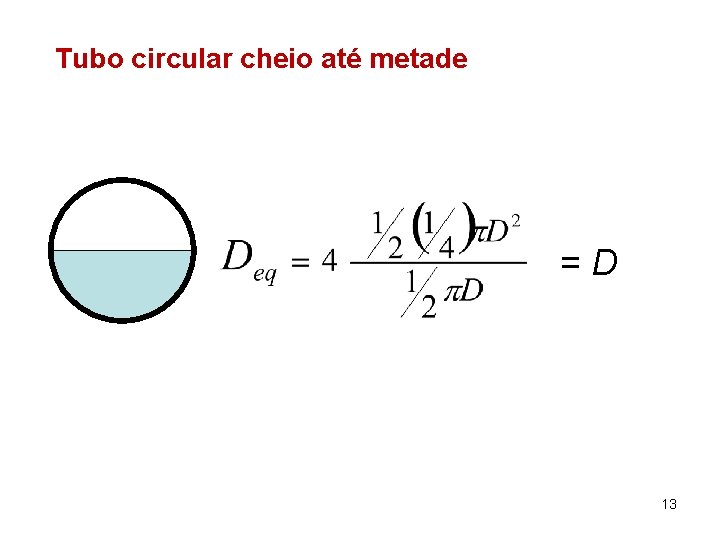

Tubo circular cheio até metade =D 13

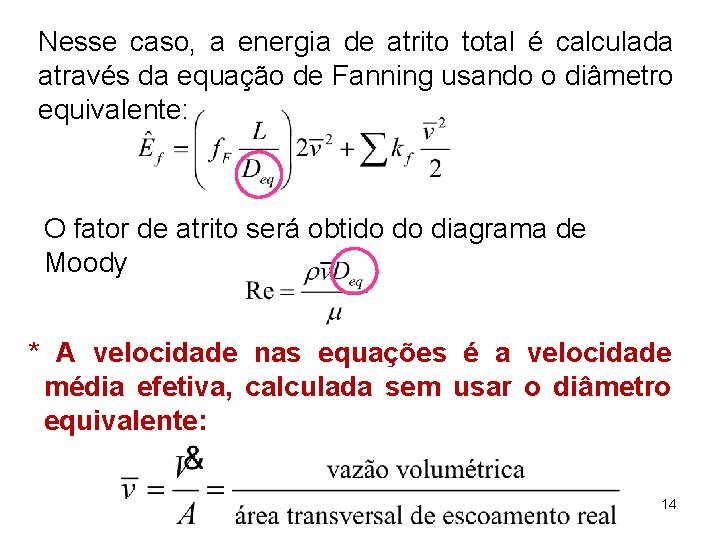

Nesse caso, a energia de atrito total é calculada através da equação de Fanning usando o diâmetro equivalente: O fator de atrito será obtido do diagrama de Moody * A velocidade nas equações é a velocidade média efetiva, calculada sem usar o diâmetro equivalente: 14

Por exemplo, no caso de líquido dentro do anel existente entre dois tubos concêntricos, a velocidade efetiva é: 15

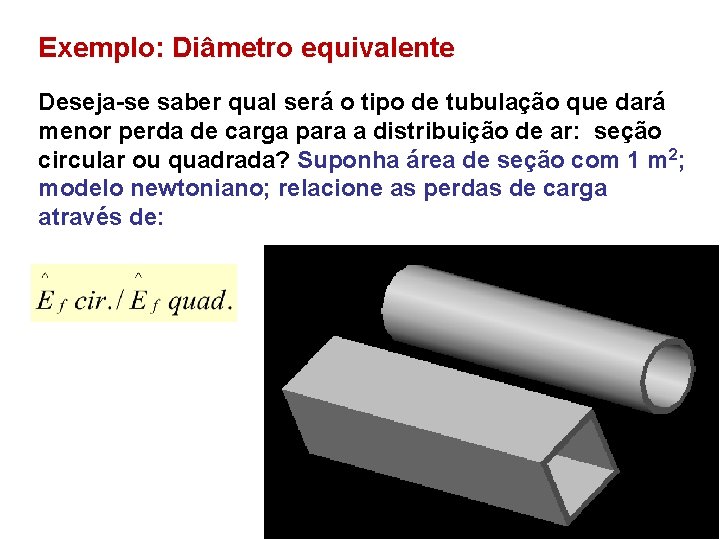

Exemplo: Diâmetro equivalente Deseja-se saber qual será o tipo de tubulação que dará menor perda de carga para a distribuição de ar: seção circular ou quadrada? Suponha área de seção com 1 m 2; modelo newtoniano; relacione as perdas de carga através de: 16

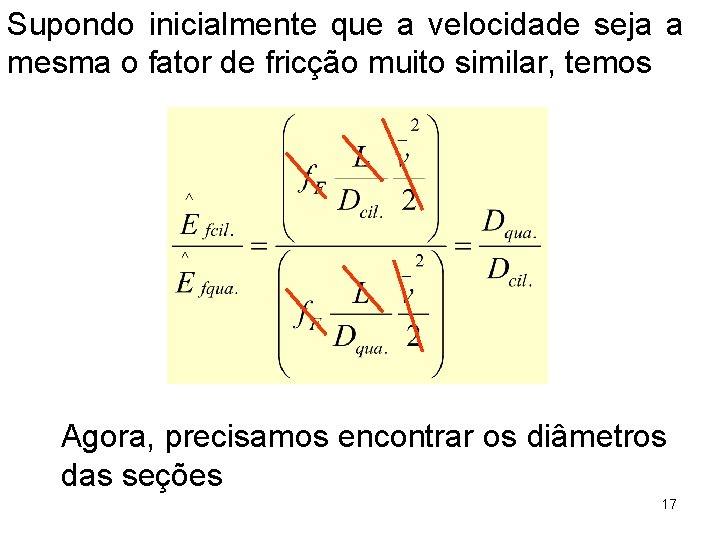

Supondo inicialmente que a velocidade seja a mesma o fator de fricção muito similar, temos Agora, precisamos encontrar os diâmetros das seções 17

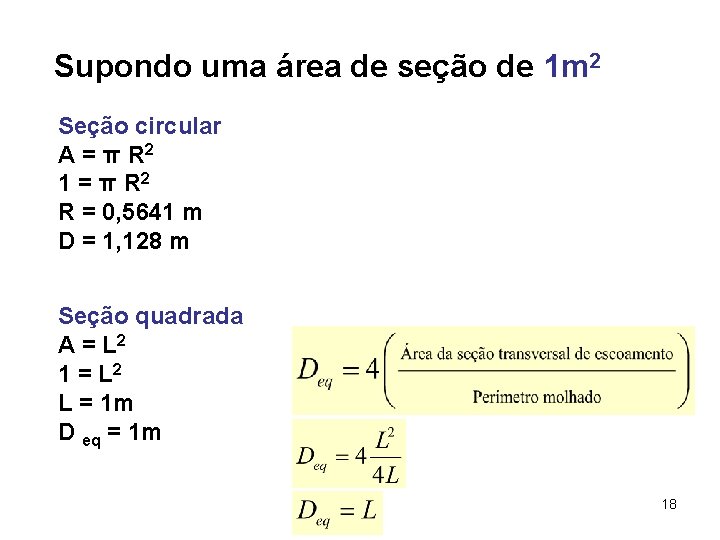

Supondo uma área de seção de 1 m 2 Seção circular A = π R 2 1 = π R 2 R = 0, 5641 m D = 1, 128 m Seção quadrada A = L 2 1 = L 2 L = 1 m D eq = 1 m 18

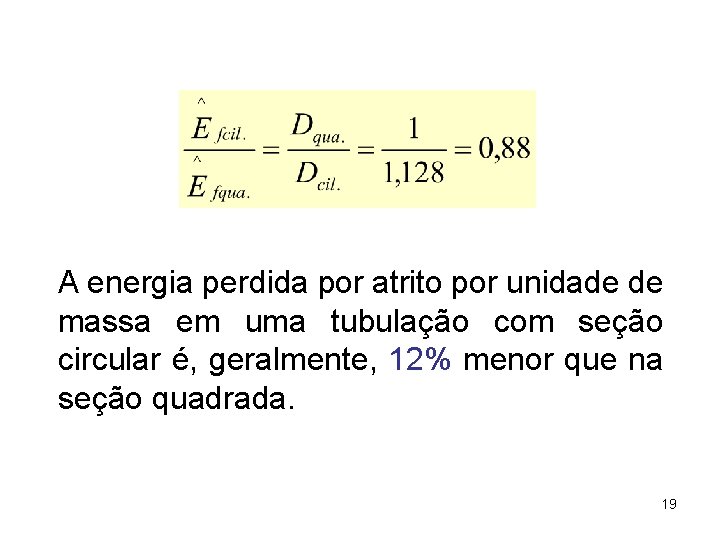

A energia perdida por atrito por unidade de massa em uma tubulação com seção circular é, geralmente, 12% menor que na seção quadrada. 19

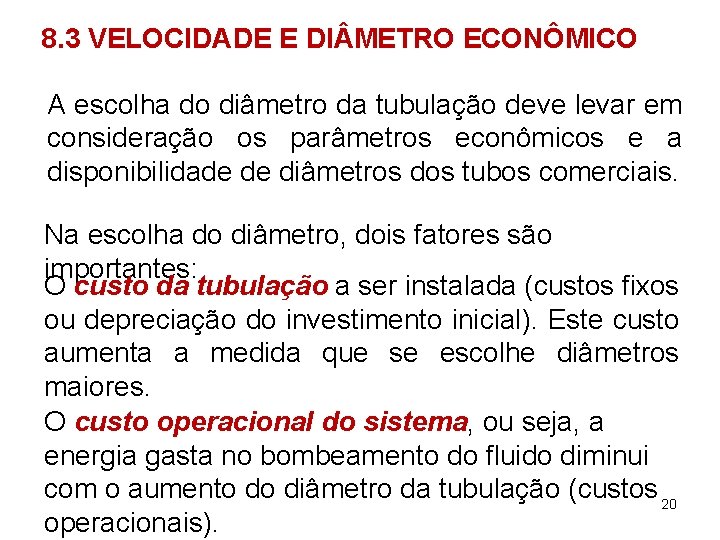

8. 3 VELOCIDADE E DI METRO ECONÔMICO A escolha do diâmetro da tubulação deve levar em consideração os parâmetros econômicos e a disponibilidade de diâmetros dos tubos comerciais. Na escolha do diâmetro, dois fatores são importantes: O custo da tubulação a ser instalada (custos fixos ou depreciação do investimento inicial). Este custo aumenta a medida que se escolhe diâmetros maiores. O custo operacional do sistema, ou seja, a energia gasta no bombeamento do fluido diminui com o aumento do diâmetro da tubulação (custos 20 operacionais).

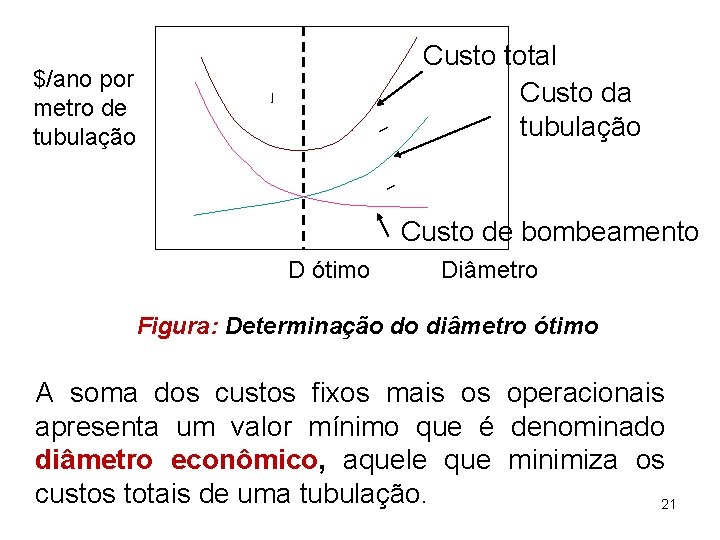

Custo total Custo da tubulação $/ano por metro de tubulação Custo de bombeamento D ótimo Diâmetro Figura: Determinação do diâmetro ótimo A soma dos custos fixos mais os operacionais apresenta um valor mínimo que é denominado diâmetro econômico, aquele que minimiza os custos totais de uma tubulação. 21

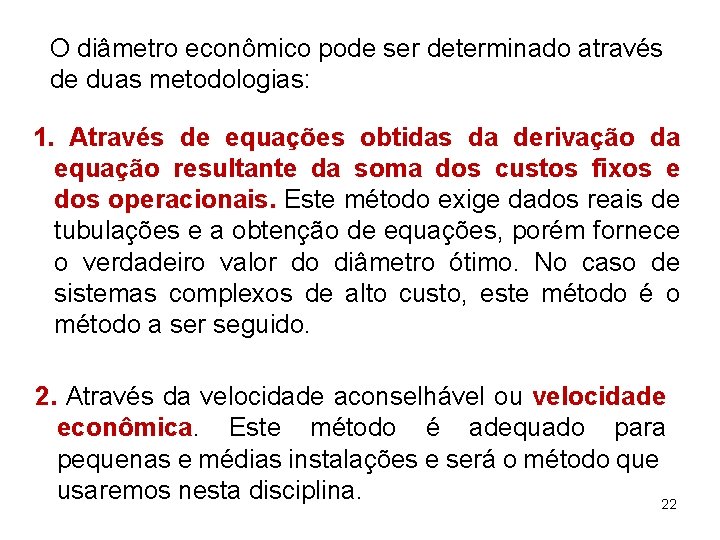

O diâmetro econômico pode ser determinado através de duas metodologias: 1. Através de equações obtidas da derivação da equação resultante da soma dos custos fixos e dos operacionais. Este método exige dados reais de tubulações e a obtenção de equações, porém fornece o verdadeiro valor do diâmetro ótimo. No caso de sistemas complexos de alto custo, este método é o método a ser seguido. 2. Através da velocidade aconselhável ou velocidade econômica. Este método é adequado para pequenas e médias instalações e será o método que usaremos nesta disciplina. 22

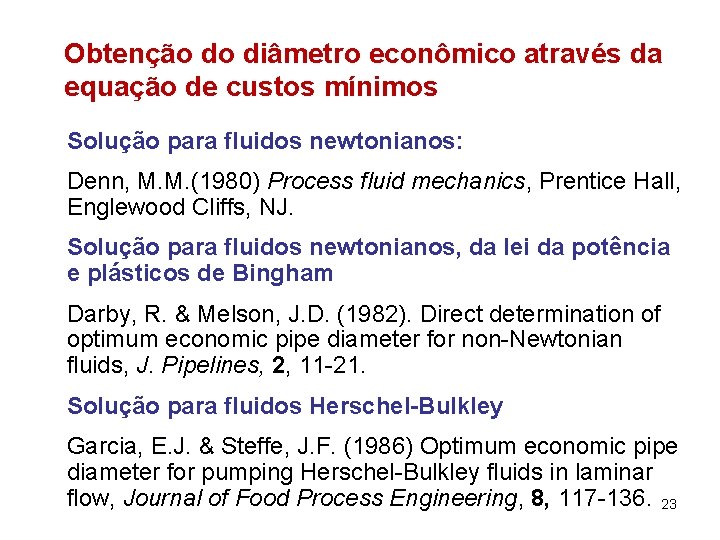

Obtenção do diâmetro econômico através da equação de custos mínimos Solução para fluidos newtonianos: Denn, M. M. (1980) Process fluid mechanics, Prentice Hall, Englewood Cliffs, NJ. Solução para fluidos newtonianos, da lei da potência e plásticos de Bingham Darby, R. & Melson, J. D. (1982). Direct determination of optimum economic pipe diameter for non-Newtonian fluids, J. Pipelines, 2, 11 -21. Solução para fluidos Herschel-Bulkley Garcia, E. J. & Steffe, J. F. (1986) Optimum economic pipe diameter for pumping Herschel-Bulkley fluids in laminar flow, Journal of Food Process Engineering, 8, 117 -136. 23

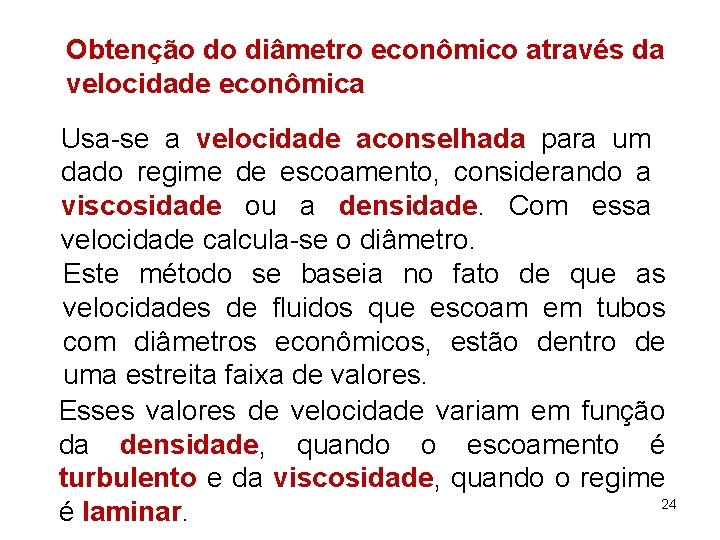

Obtenção do diâmetro econômico através da velocidade econômica Usa-se a velocidade aconselhada para um dado regime de escoamento, considerando a viscosidade ou a densidade. Com essa velocidade calcula-se o diâmetro. Este método se baseia no fato de que as velocidades de fluidos que escoam em tubos com diâmetros econômicos, estão dentro de uma estreita faixa de valores. Esses valores de velocidade variam em função da densidade, quando o escoamento é turbulento e da viscosidade, quando o regime 24 é laminar.

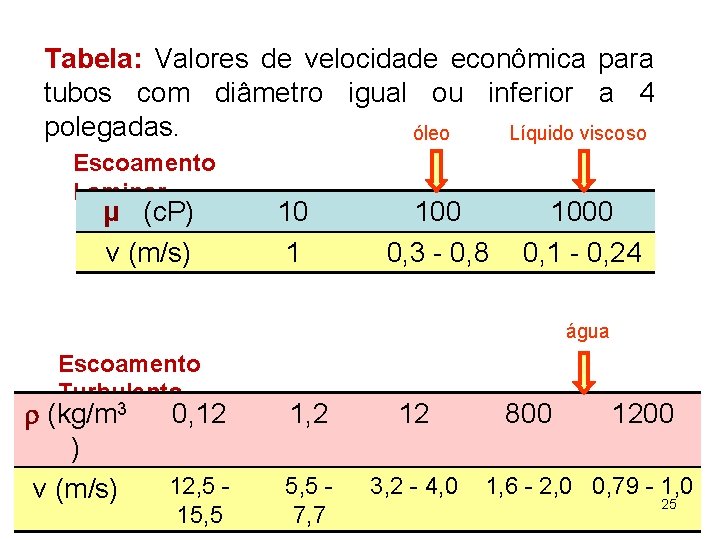

Tabela: Valores de velocidade econômica para tubos com diâmetro igual ou inferior a 4 polegadas. óleo Líquido viscoso Escoamento Laminar μ (c. P) v (m/s) 10 1 100 0, 3 - 0, 8 1000 0, 1 - 0, 24 água Escoamento Turbulento (kg/m 3 ) v (m/s) 0, 12 1, 2 12 12, 5 15, 5 7, 7 3, 2 - 4, 0 800 1200 1, 6 - 2, 0 0, 79 - 1, 0 25

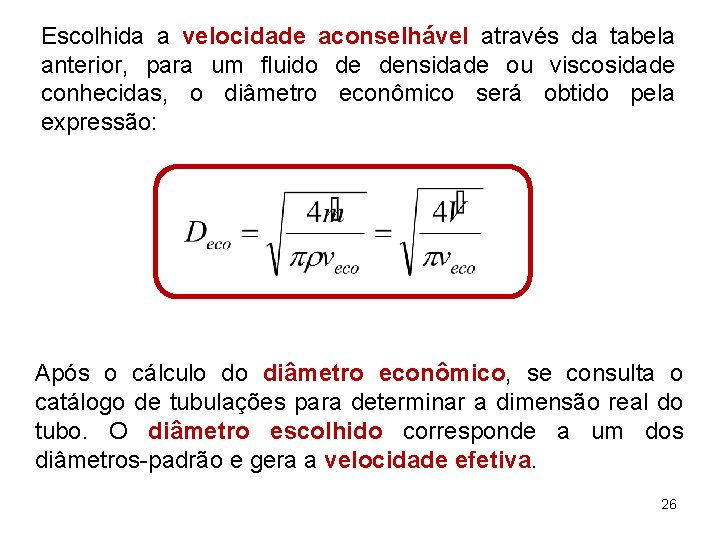

Escolhida a velocidade aconselhável através da tabela anterior, para um fluido de densidade ou viscosidade conhecidas, o diâmetro econômico será obtido pela expressão: Após o cálculo do diâmetro econômico, se consulta o catálogo de tubulações para determinar a dimensão real do tubo. O diâmetro escolhido corresponde a um dos diâmetros-padrão e gera a velocidade efetiva. 26

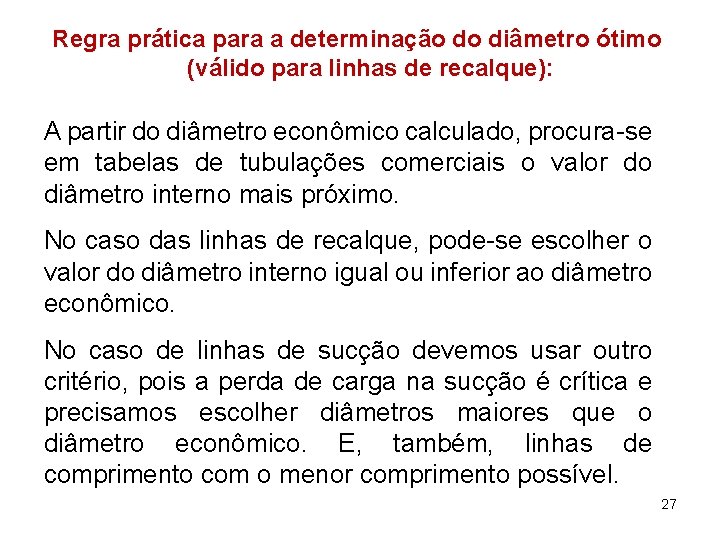

Regra prática para a determinação do diâmetro ótimo (válido para linhas de recalque): A partir do diâmetro econômico calculado, procura-se em tabelas de tubulações comerciais o valor do diâmetro interno mais próximo. No caso das linhas de recalque, pode-se escolher o valor do diâmetro interno igual ou inferior ao diâmetro econômico. No caso de linhas de sucção devemos usar outro critério, pois a perda de carga na sucção é crítica e precisamos escolher diâmetros maiores que o diâmetro econômico. E, também, linhas de comprimento com o menor comprimento possível. 27

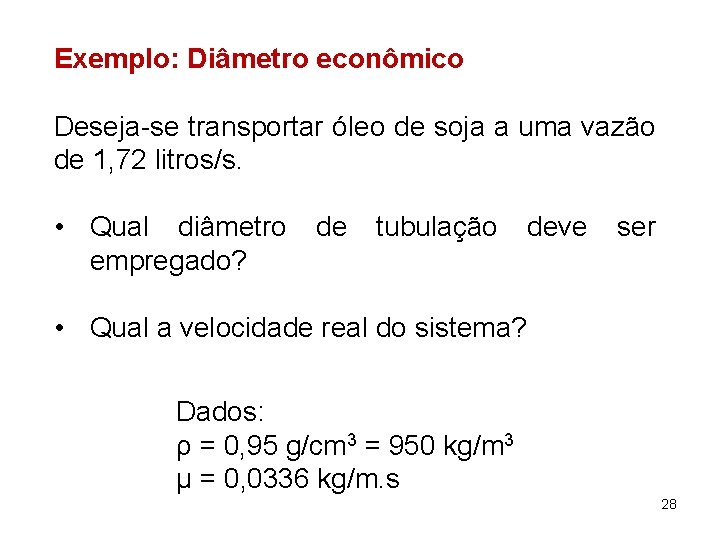

Exemplo: Diâmetro econômico Deseja-se transportar óleo de soja a uma vazão de 1, 72 litros/s. • Qual diâmetro empregado? de tubulação deve ser • Qual a velocidade real do sistema? Dados: ρ = 0, 95 g/cm 3 = 950 kg/m 3 μ = 0, 0336 kg/m. s 28

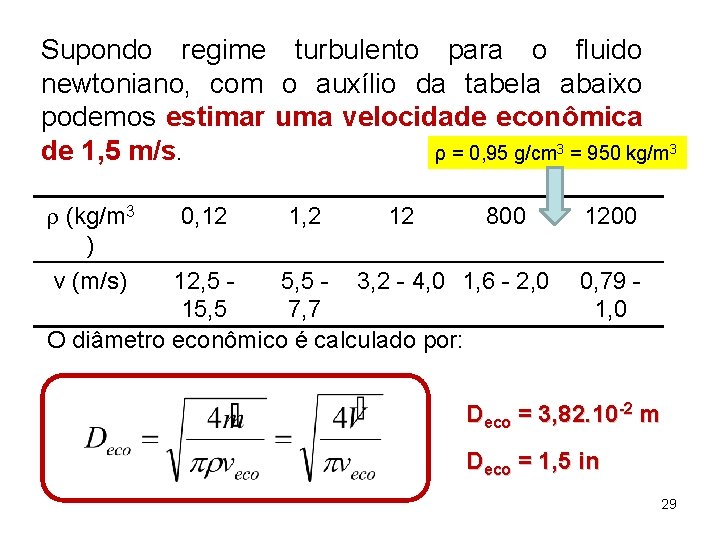

Supondo regime turbulento para o fluido newtoniano, com o auxílio da tabela abaixo podemos estimar uma velocidade econômica de 1, 5 m/s. ρ = 0, 95 g/cm 3 = 950 kg/m 3 (kg/m 3 ) v (m/s) 0, 12 1, 2 12 800 12, 5 5, 5 - 3, 2 - 4, 0 1, 6 - 2, 0 15, 5 7, 7 O diâmetro econômico é calculado por: 1200 0, 79 1, 0 Deco = 3, 82. 10 -2 m Deco = 1, 5 in 29

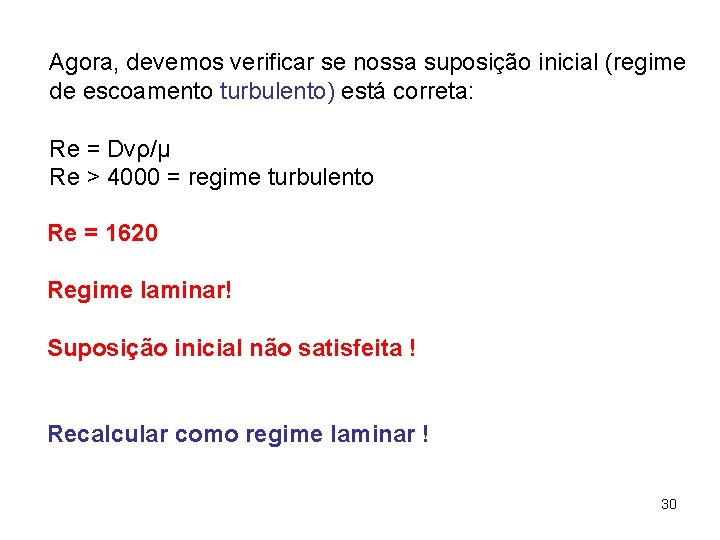

Agora, devemos verificar se nossa suposição inicial (regime de escoamento turbulento) está correta: Re = Dvρ/μ Re > 4000 = regime turbulento Re = 1620 Regime laminar! Suposição inicial não satisfeita ! Recalcular como regime laminar ! 30

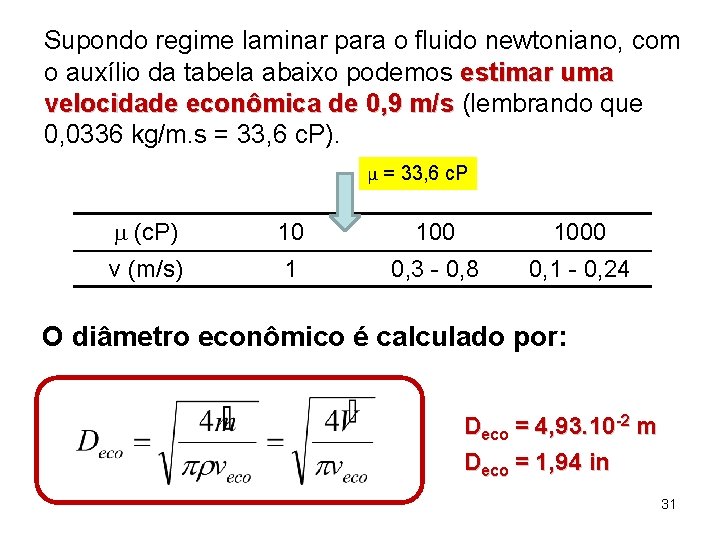

Supondo regime laminar para o fluido newtoniano, com o auxílio da tabela abaixo podemos estimar uma velocidade econômica de 0, 9 m/s (lembrando que 0, 0336 kg/m. s = 33, 6 c. P). μ = 33, 6 c. P (c. P) 10 1000 v (m/s) 1 0, 3 - 0, 8 0, 1 - 0, 24 O diâmetro econômico é calculado por: Deco = 4, 93. 10 -2 m Deco = 1, 94 in 31

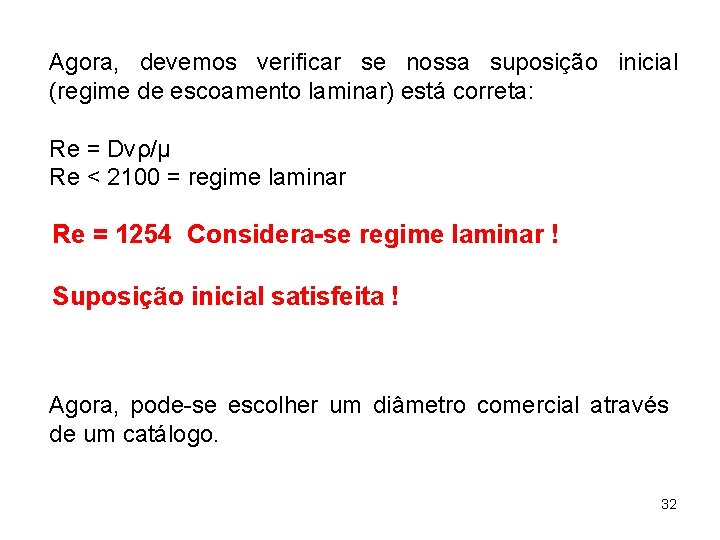

Agora, devemos verificar se nossa suposição inicial (regime de escoamento laminar) está correta: Re = Dvρ/μ Re < 2100 = regime laminar Re = 1254 Considera-se regime laminar ! Suposição inicial satisfeita ! Agora, pode-se escolher um diâmetro comercial através de um catálogo. 32

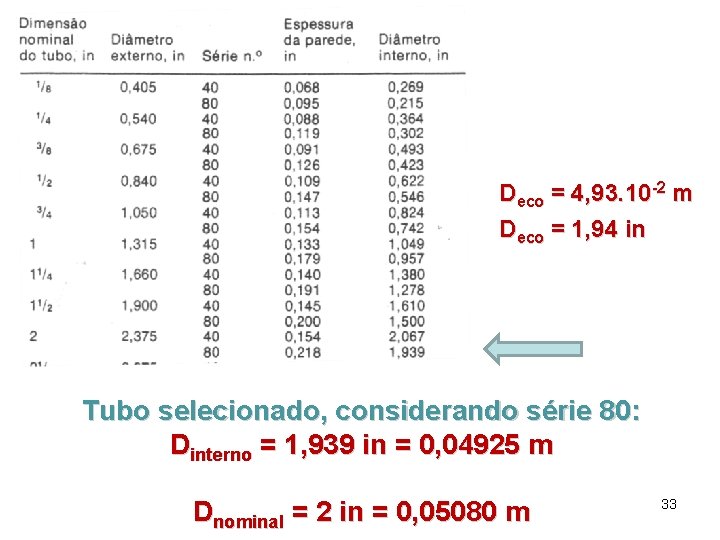

Deco = 4, 93. 10 -2 m Deco = 1, 94 in Tubo selecionado, considerando série 80: Dinterno = 1, 939 in = 0, 04925 m Dnominal = 2 in = 0, 05080 m 33

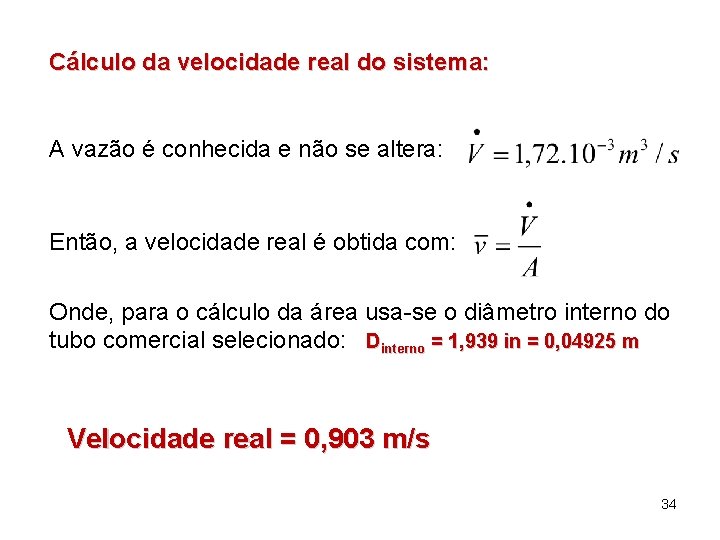

Cálculo da velocidade real do sistema: A vazão é conhecida e não se altera: Então, a velocidade real é obtida com: Onde, para o cálculo da área usa-se o diâmetro interno do tubo comercial selecionado: Dinterno = 1, 939 in = 0, 04925 m Velocidade real = 0, 903 m/s 34

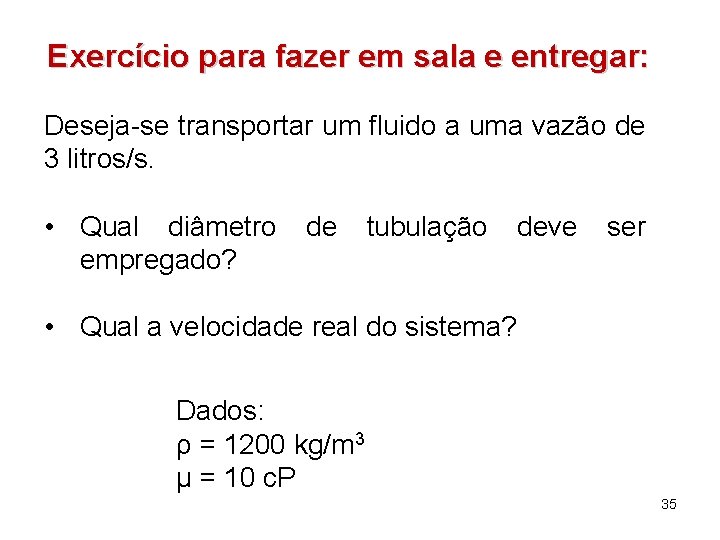

Exercício para fazer em sala e entregar: Deseja-se transportar um fluido a uma vazão de 3 litros/s. • Qual diâmetro empregado? de tubulação deve ser • Qual a velocidade real do sistema? Dados: ρ = 1200 kg/m 3 μ = 10 c. P 35

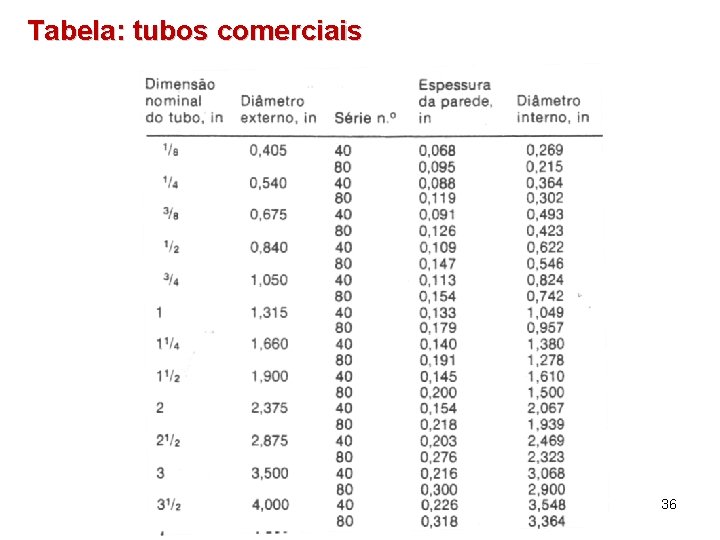

Tabela: tubos comerciais 36

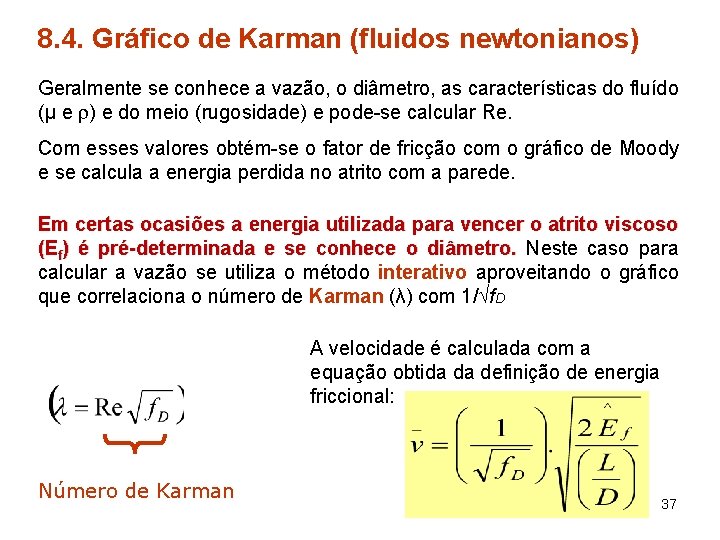

8. 4. Gráfico de Karman (fluidos newtonianos) Geralmente se conhece a vazão, o diâmetro, as características do fluído (μ e ) e do meio (rugosidade) e pode-se calcular Re. Com esses valores obtém-se o fator de fricção com o gráfico de Moody e se calcula a energia perdida no atrito com a parede. Em certas ocasiões a energia utilizada para vencer o atrito viscoso (Ef) é pré-determinada e se conhece o diâmetro. Neste caso para calcular a vazão se utiliza o método interativo aproveitando o gráfico que correlaciona o número de Karman (λ) com 1/ f. D A velocidade é calculada com a equação obtida da definição de energia friccional: Número de Karman 37

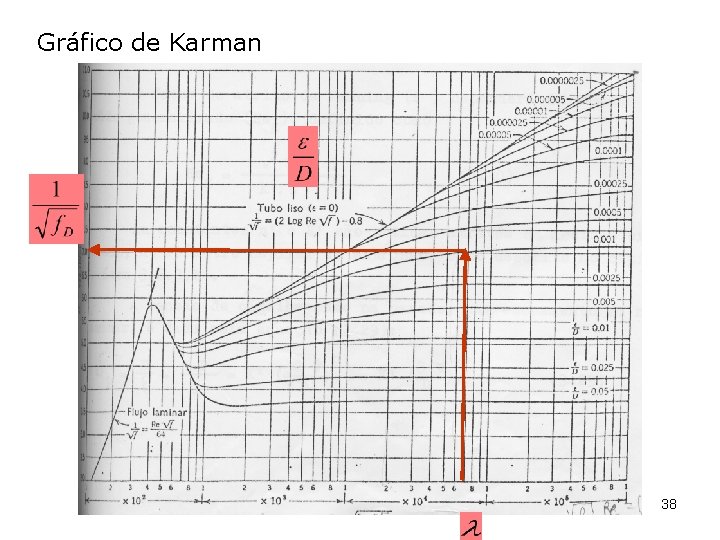

Gráfico de Karman 38

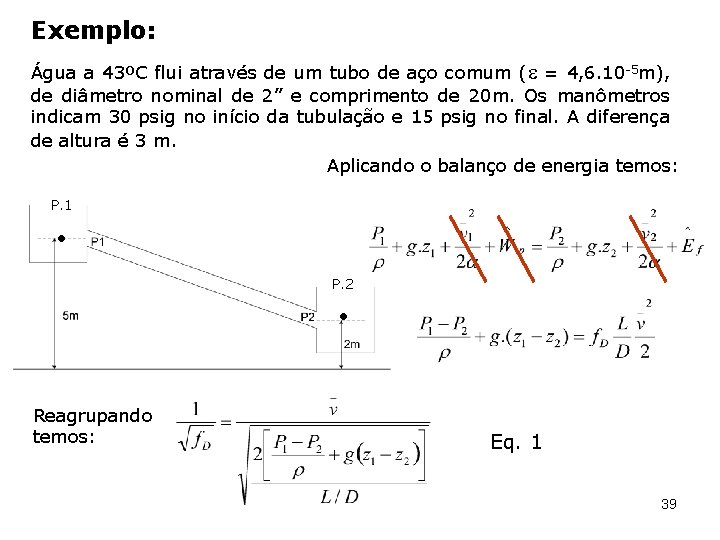

Exemplo: Água a 43ºC flui através de um tubo de aço comum ( = 4, 6. 10 -5 m), de diâmetro nominal de 2” e comprimento de 20 m. Os manômetros indicam 30 psig no início da tubulação e 15 psig no final. A diferença de altura é 3 m. Aplicando o balanço de energia temos: P. 1 P. 2 Reagrupando temos: Eq. 1 39

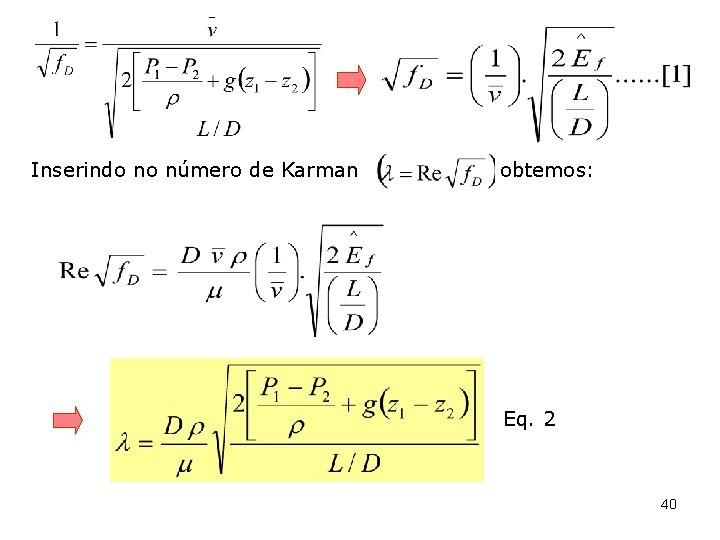

Inserindo no número de Karman obtemos: Eq. 2 40

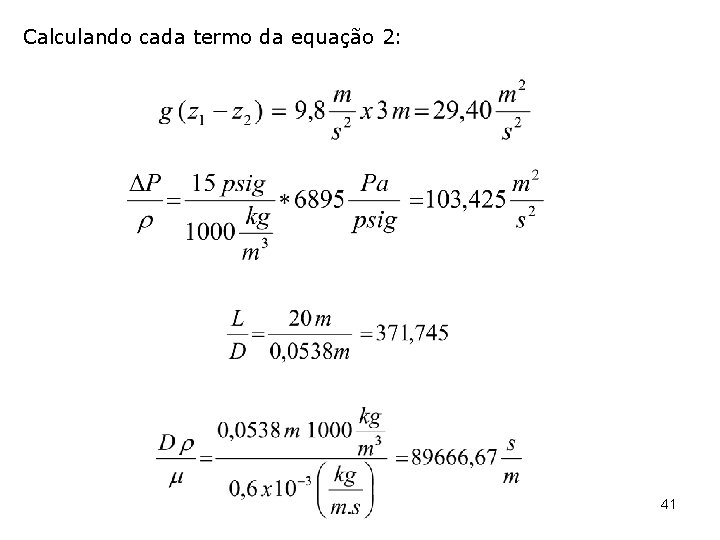

Calculando cada termo da equação 2: 41

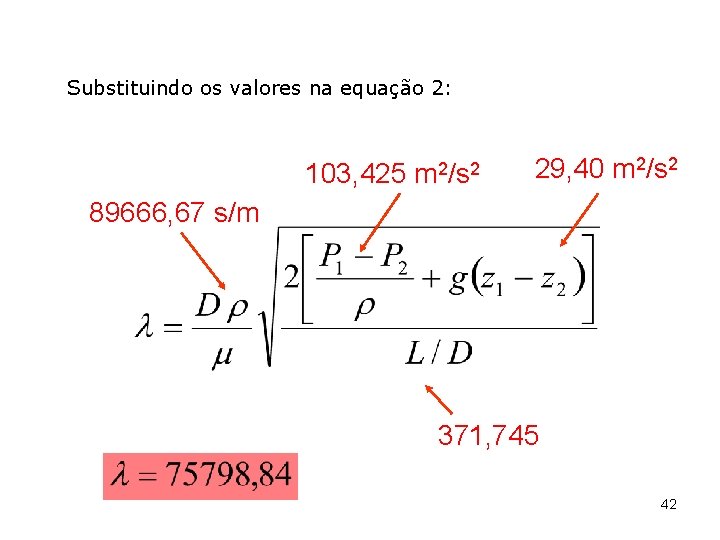

Substituindo os valores na equação 2: 103, 425 m 2/s 2 29, 40 m 2/s 2 89666, 67 s/m 371, 745 42

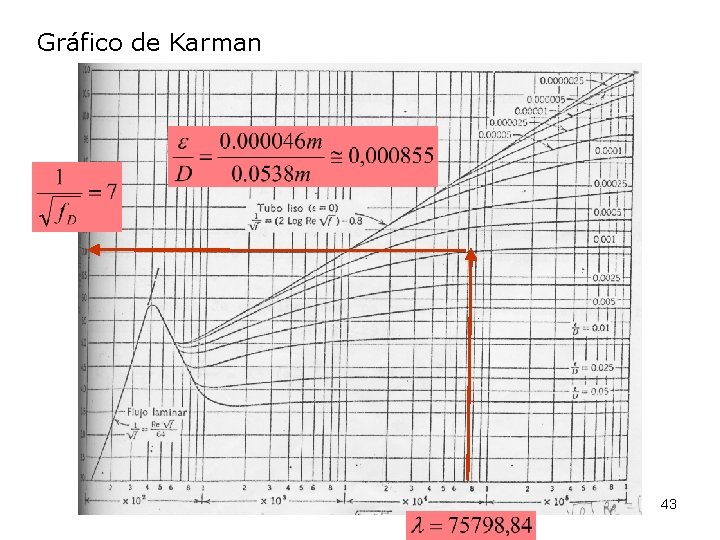

Gráfico de Karman 43

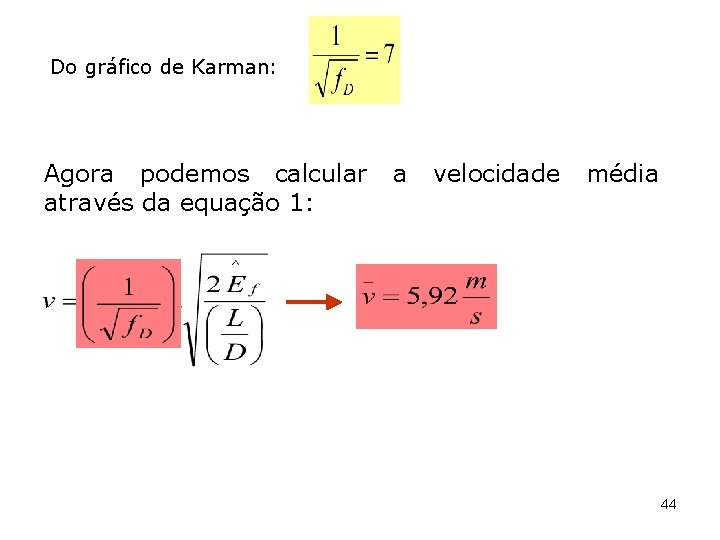

Do gráfico de Karman: Agora podemos calcular através da equação 1: a velocidade média 44
