SISTEMAS Prof Marcelo de Oliveira Rosa Sistemas Definio
- Slides: 53
SISTEMAS Prof. Marcelo de Oliveira Rosa

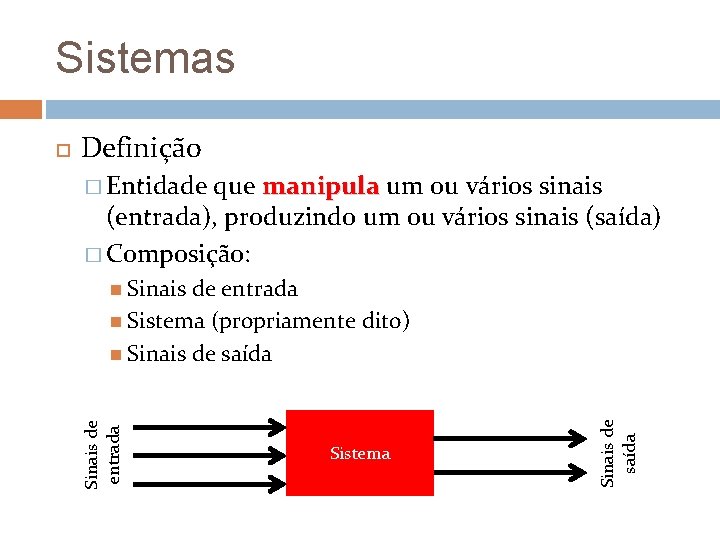

Sistemas Definição � Entidade que manipula um ou vários sinais (entrada), produzindo um ou vários sinais (saída) � Composição: de entrada Sistema (propriamente dito) Sinais de saída Sistema Sinais de saída Sinais de entrada
Sistemas Definição � Terminologias adicionais Entradas �Excitação �x(t) Saídas � Resposta �y(t) � Matematicamente h{} é uma operação realizada sobre uma função x(t) para produzir uma função y(t) x(t) h{} y(t)
Sistemas Diagrama de Blocos � Somador w(t) = x(t) – y(t) + z(t) x(t) + + + + w(t) z(t) w(t) y(t) x(t) + Σ - - y(t) w(t)
Sistemas Diagrama de Blocos � Amplificador y(t) = K x(t) K y(t) K K y(t)
Sistemas Diagramas de Blocos � Integrador/diferenciador y(t) = ∫ x(τ) dτ (de – ∞ até t) x(t) y(t) ∫ y(t) d/dt y(t) = dx(t)/dt x(t)
Sistemas Exemplos � Navegação de barcos Entradas Empuxo da hélice Posição do leme Direção e velocidade da correnteza Saída Direção do barco Velocidade do barco Sistema Dinâmica dos fluidos Equações do movimento de corpos
Sistemas Exemplos � Suspensão automotiva Entradas Distância entre roda e solo Saídas Distância entre chassi e chão Sistema Equações dinâmicas de movimento fator de amortecimento energia elástica.
Sistemas Exemplos � Ponte Entrada Direção do vento Velocidade do vento Saída Deslocamento da ponte Sistema Dinâmica dos fluidos Interação entre fluido e estrutura exemplo: Ponte Tacoma
Sistemas Exemplos � Corpo humano Entradas Dose de medicamento Saídas Concentração da dose no corpo Sistema Equação farmacocinética do medicamento Equação de infusão e eliminação do medicamento
Sistemas Modelagem de sistemas � Definir equações que “ligam” as entradas às saídas Geralmente equações integro-diferenciais Equações diferenciais ordinárias (por exemplo) Há sistemas complexos demais para modelagem detalhada Uso de aproximações e simplificações Tratamento estocástico � Exemplos
Sistemas Propriedades � Resposta com entrada nula Saída do sistema para entrada x(t) = zero Condições de contorno não-nulas Caracteriza efeito da energia inicial do sistema na saída � Resposta com condições iniciais nulas Saída do sistema para entrada x(t) ≠ zero Condições de contorno nulas Geralmente energia inicial do sistema é nula
Sistemas Propriedades � Resposta total ≠ Respostas com entrada nula + Respostas com condições inicias nulas Existe situações de igualdade EDOs lineares a coeficientes constantes Solução homogênea Solução particular
Sistemas Propriedades � Homogeneidade Um sistema é homogêneo quando sua saída é sempre proporcional à sua entrada Condições iniciais nulas
Sistemas Propriedades � Aditividade Duas entradas (x 1(t) e x 2(t)) produzem respostas y 1(t) e y 2(t), respectivamente, para um sistema H. O Condições iniciais nulas sistema é aditivo se x 3(t) [= x 1(t) + x 2(t)] produzir resposta y 3(t) [= y 1(t) + y 2(t)]
Sistemas Propriedades � Linearidade Combinação de homogeneidade e aditividade. Princípio da superposição. “Dividir para conquistar” Método comum a classe de sistemas (lineares)
Sistemas Propriedades � Linearidade Como aplicar o método a sistemas não-lineares? Processo de linearização Linearização Equações diferenciais não-lineares exatas transformadas em equações diferenciais lineares aproximadas Adição de restrições para aproximação Exemplo clássico: Pêndulo para pequenos ângulos
Sistemas Propriedades � Invariância no tempo Um sistema é invariante no tempo se uma entrada x(t) atrasada/adiantada t 0 instantes de tempo produz uma saída atrasada/ adiantada t 0 instantes de tempo Condições iniciais nulas
Sistemas Propriedades � Linearidade e Invariância no tempo LTI “Linear and time-invariant system” Combinação de linearidade e invariância no tempo Classe específica de sistemas Análise será baseada em relações em excitações específicas Uso de convolução
Sistemas Propriedades � Estabilidade O sistema não “explode” Critério BIBO Para qualquer excitação limitada, o sistema produzirá sempre respostas limitadas Condições iniciais nulas
Sistemas Propriedades � Estabilidade Para um sistema descrito por uma EDO linear com coeficientes constantes, a solução homogênea (sem excitação) Descrita por combinação linear de exponenciais complexas Exponenciais complexas = autofunções Se Re{autovalores} ≥ zero �sistema instável Se Re{autovalores} < zero �sistema estável Caso particular importante
Sistemas Propriedades � Causalidade Um sistema é causal se ele apresenta resposta somente durante ou após a aplicação de alguma excitação. Sistema não-antecipatório Condições iniciais nulas
Sistemas Propriedades � Causalidade Causal �Processamento tempo-real Não-causal � processamento off-line Impossibilidade de aplicações em tempo real, pois análise depende do “futuro”.
Sistemas Propriedades � Causalidade Exemplo: Mercado de ações e filtro média-móvel.
Sistemas Propriedades � Memória Um sistema com memória depende das excitações em instantes anteriores ou posteriores, posteriores além da excitação no instante atual. Também chamado sistema dinâmico Um sistema sem memória depende apenas da excitação no instante atual Também chamado sistema estático
Sistemas Propriedades � Reversibilidade/Inversibilidade Um sistema é inversível se excitações singulares produzem respostas singulares Condições iniciais nulas Sistema inverso “anula” completamente os efeitos do sistema direto. Idéia de função bijetora
Sistemas Convolução � Estado atual: Sistemas descritos por EDOs Solução completa �soluções particular + homogênea Solução homogênea �combinação linear de autofunções � Questão: Podemos analisar o sistema sem considerar excitações e respostas?
Sistemas Convolução � Princípio básico Excitação Combinação linear de sinais “elementares” Sistema específico Sistemas lineares e invariantes no tempo (LTI) Uso do princípio de sobreposição Resposta � Sinal Combinação linear dos efeitos produzidos pelos sinais “elementares” elementar �sinal impulso �δ(t)
Sistemas Convolução � Sistema F(y, original y’, y’’, . . . , y(n-1), y(n)) = G(x, x’’, . . . , x(m-1), x(m)) y = y(t) e x = x(t) � Resposta A(h, ao impulso �h(t) h’, h’’, . . . , h(n-1), h(n)) = B(δ, δ’’, . . . , δ(m-1), δ(m)) h = h(t) e δ = δ(t)
Sistemas Convolução � Obtenção da resposta ao impulso �h(t) Encontre solução homogênea de h(t) �hh(t) Características da solução particular Derive h(t) até a n-ésima derivada e aplique no lado esquerdo da EDO: deve haver correspondência com todas as derivadas de δ(t) até m-ésima derivada Para t = zero Combinação linear de h(t) e suas derivadas = zero Para t ≠ zero Garantia de solução homogênea “vingar”
Sistemas Convolução � Obtenção da resposta ao impulso �h(t) n>m hh(t) u(t) n=m hh(t) u(t) + Kδ δ(t) n<m hh(t) u(t) + [K(m-n)u(m-n)(t) + K(m-n-1)u(m-n-1)(t) +. . . + K 1 u 1(t) + K 0 u 0(t)] u 0(t) = δ(t), u 1(t) = δ’(t), . . .
Sistemas Convolução � Resposta ao impulso Descrição do sistema para qualquer excitação Apenas para sistemas lineares e invariantes no tempo! Como obter resposta dado h(t) e excitação?
Sistemas Convolução � Decomposição Tp de x(t) em soma de pulsos �duração dos pulsos
Sistemas Convolução � Decomposição Combinação de x(t) em soma de pulsos linear de pulsos deslocados no tempo.
Sistemas Convolução � Pelo princípio da superposição. . . Válido para sistemas lineares e invariantes no tempo Lembre-se do exemplos dos filtros RC, RLC, LC x(t) = pulso unitário �y(t) = hp(t)
Sistemas Convolução � Exemplo Excitação �senóide amortecida Sistema � filtro RC
Sistemas Convolução � Exemplo Excitação �senóide amortecida Sistema � filtro RC
Sistemas Convolução � Considerando o limite Tp� τ Excitação Qualquer sinal = combinação linear de δ(t) Resposta Integral de convolução

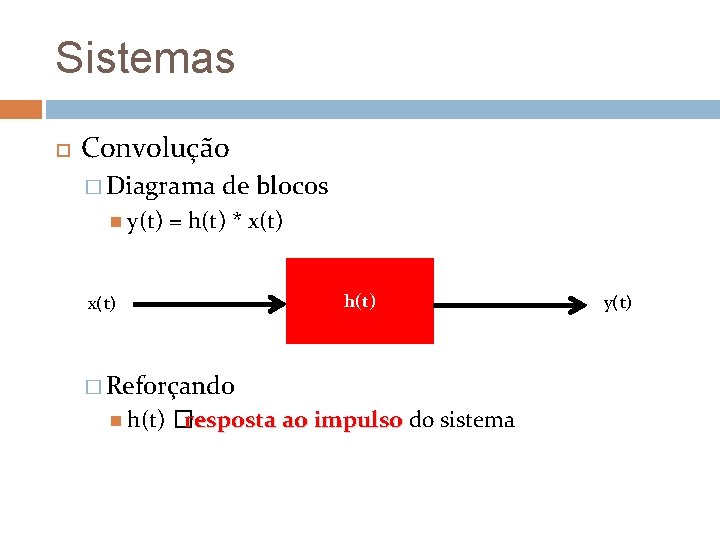

Sistemas Convolução � Diagrama y(t) de blocos = h(t) * x(t) h(t) x(t) � Reforçando h(t) �resposta ao impulso do sistema y(t)
Sistemas Propriedades da Convolução � Em relação à variável τ x(τ) é mantido é mantida fixa h(t – τ) é revertida e deslocada t instante de tempo Reflexão �h(–τ) Atraso no tempo �h(–(τ – t))
Sistemas Propriedades da Convolução � Visualização Para do processo cada t “fixo”, calculamos a integral (–∞ a +∞)
Sistemas Propriedades da Convolução � Convolução entre dois pulsos unitários
Sistemas Propriedades da Convolução � Amostragem do impulso � Comutativa � Distributiva
Sistemas Propriedades da Convolução � Associativa x(t) y(t) z(t) w(t)
Sistemas Propriedades da Convolução � Distributiva x(t) y(t)+z(t) w(t) y(t) + + x(t) + z(t) w(t)
Sistemas Propriedades da Convolução Se y(t) = x(t)*h(t) � Diferenciação � Área � Escala
Sistemas Propriedades da Convolução � Estabilidade Se x(t) é limitado Então Um sistema é estável ser sua resposta ao impulso for absolutamente integrável Existência da convolução
Sistemas Propriedades da Convolução � Causalidade Um sistema linear e invariante no tempo é causal se Sistema não-antecipatório Convolução em tempo-real
Sistemas Propriedades da Convolução � Memória Um sistema linear e invariante no tempo é estático se: Sistema sem memória
Sistemas Diagrama de Blocos � Genericamente Sistema linear e invariante no tempo Pode ser representado por convolução
Sistemas Diagrama de Blocos � Usando integradores (forma direta I): I bn x(t) + 1/an + y(t) – ∫ ∫ bn-1 bn-2 b 1 ∫ b 0 + + + an-1 an-2 ∫ ∫ a 1 a 0 ∫

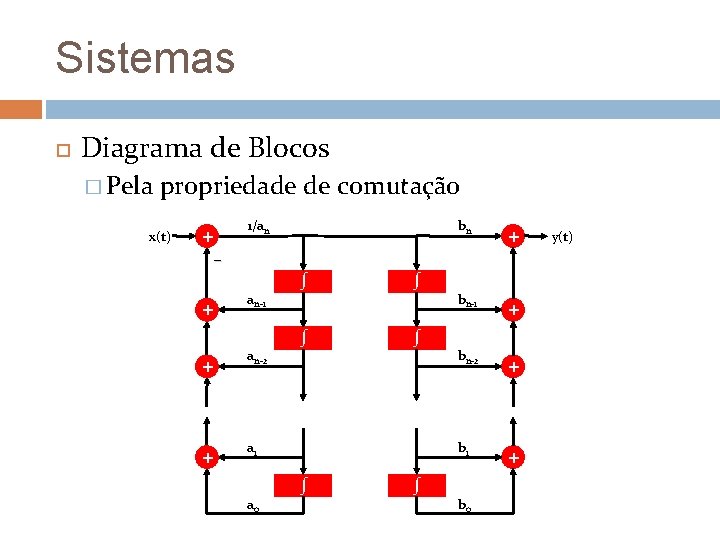

Sistemas Diagrama de Blocos � Pela propriedade de comutação x(t) 1/an + bn + – + + + an-1 an-2 ∫ ∫ a 1 a 0 bn-1 bn-2 b 1 ∫ ∫ b 0 + + + y(t)
Sistemas Diagrama de Blocos � Simplificando x(t) (forma direta II) II 1/an + bn + – + + + an-1 an-2 ∫ ∫ a 1 a 0 bn-1 bn-2 b 1 ∫ b 0 + + + y(t)
