POLARIZAÇÃO DO FET Prof. Marcelo de Oliveira Rosa

POLARIZAÇÃO DO FET Prof. Marcelo de Oliveira Rosa

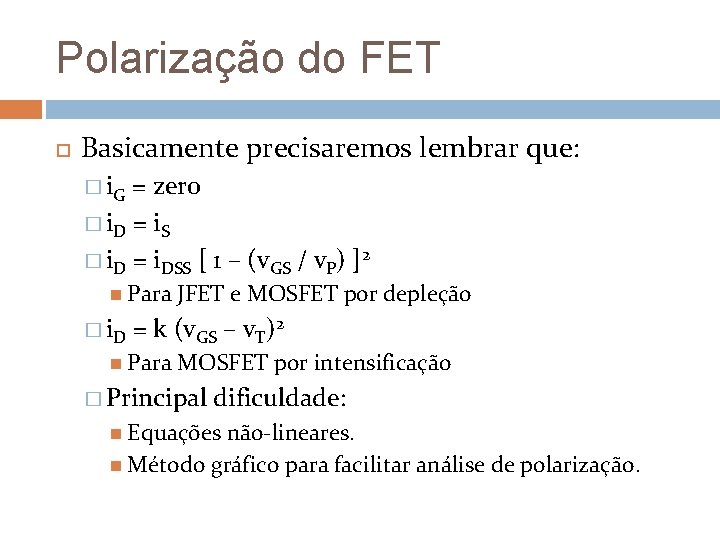

Polarização do FET Basicamente precisaremos lembrar que: � i. G = zero � i.

Polarização do FET Basicamente precisaremos lembrar que: � i. G = zero � i. D = i S � i. D = i. DSS [ 1 – (v. GS / v. P) ]2 Para � i. D JFET e MOSFET por depleção = k (v. GS – v. T)2 Para MOSFET por intensificação � Principal dificuldade: Equações não-lineares. Método gráfico para facilitar análise de polarização.

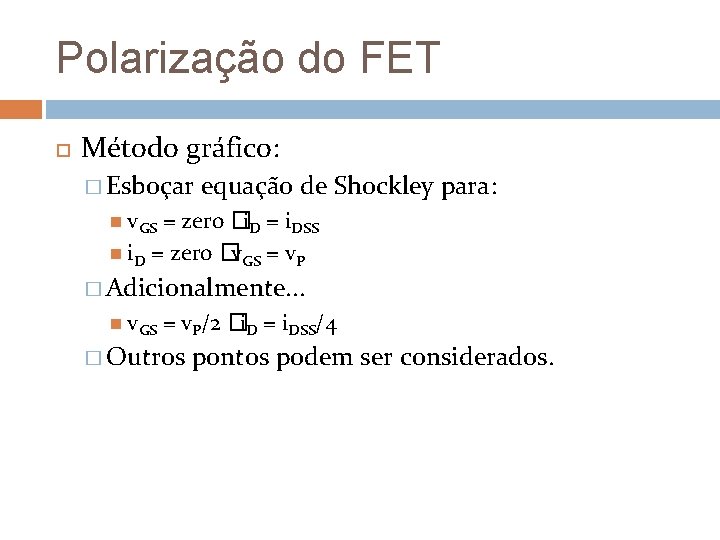

Polarização do FET Método gráfico: � Esboçar equação de Shockley para: v. GS =

Polarização do FET Método gráfico: � Esboçar equação de Shockley para: v. GS = zero �i. D = i. DSS i. D = zero � v. GS = v. P � Adicionalmente. . . v. GS = v. P/2 �i. D = i. DSS/4 � Outros pontos podem ser considerados.

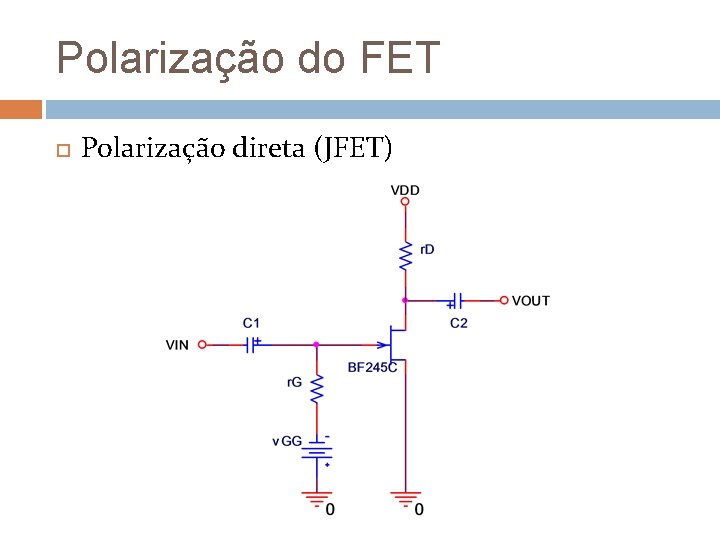

Polarização do FET Polarização direta (JFET)

Polarização do FET Polarização direta (JFET)

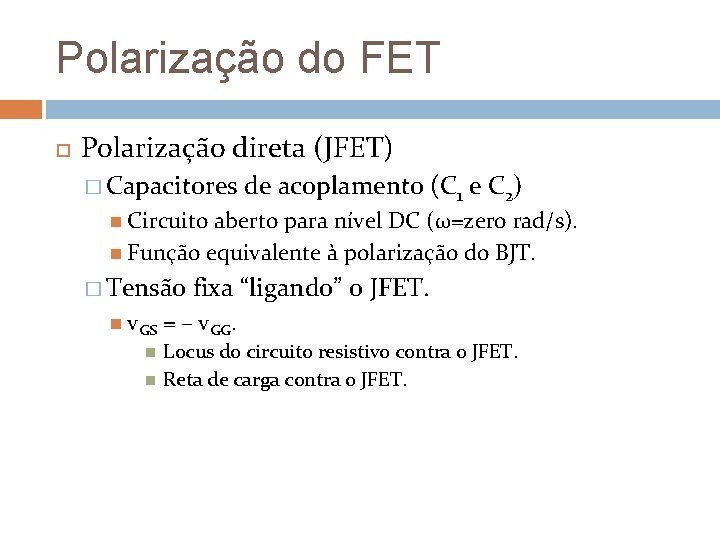

Polarização do FET Polarização direta (JFET) � Capacitores de acoplamento (C 1 e C

Polarização do FET Polarização direta (JFET) � Capacitores de acoplamento (C 1 e C 2) Circuito aberto para nível DC (ω=zero rad/s). Função equivalente à polarização do BJT. � Tensão v. GS fixa “ligando” o JFET. = – v. GG. Locus do circuito resistivo contra o JFET. Reta de carga contra o JFET.

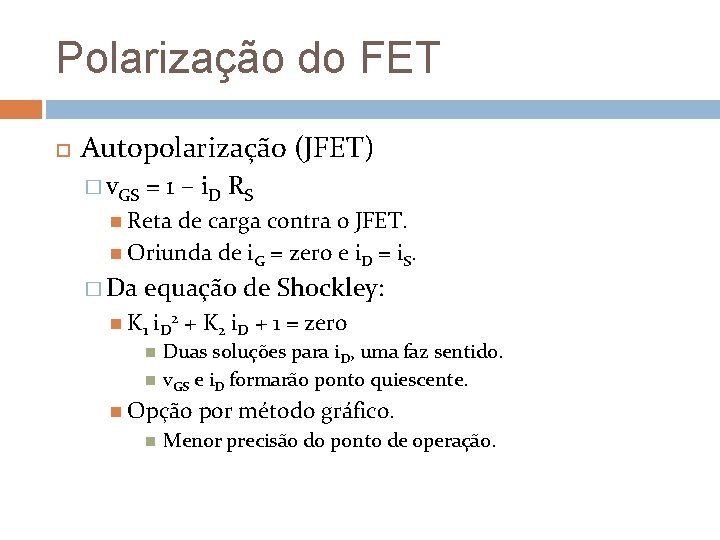

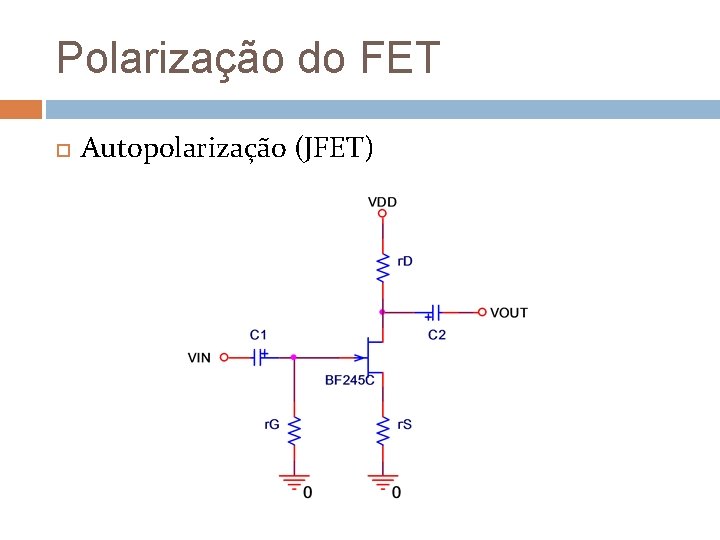

Polarização do FET Autopolarização (JFET)

Polarização do FET Autopolarização (JFET)

Polarização do FET Autopolarização (JFET) � v. GS = 1 – i D RS

Polarização do FET Autopolarização (JFET) � v. GS = 1 – i D RS Reta de carga contra o JFET. Oriunda de i. G = zero e i. D = i. S. � Da equação de Shockley: K 1 i D 2 + K 2 i. D + 1 = zero Duas soluções para i. D, uma faz sentido. v. GS e i. D formarão ponto quiescente. Opção por método gráfico. Menor precisão do ponto de operação.

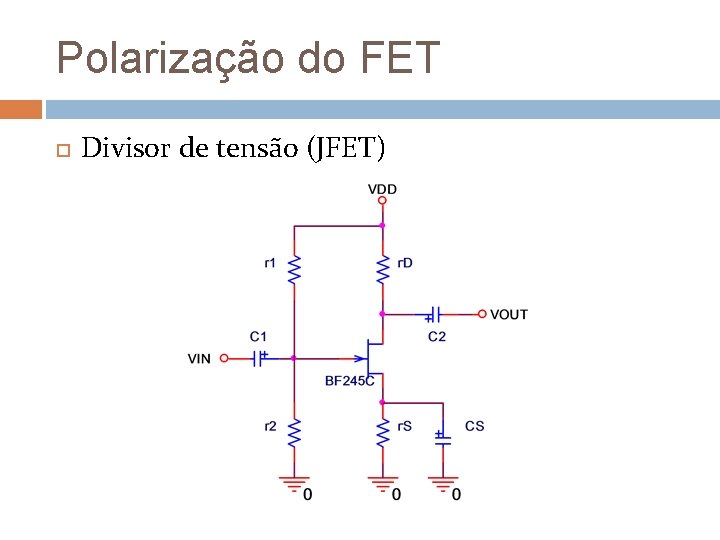

Polarização do FET Divisor de tensão (JFET)

Polarização do FET Divisor de tensão (JFET)

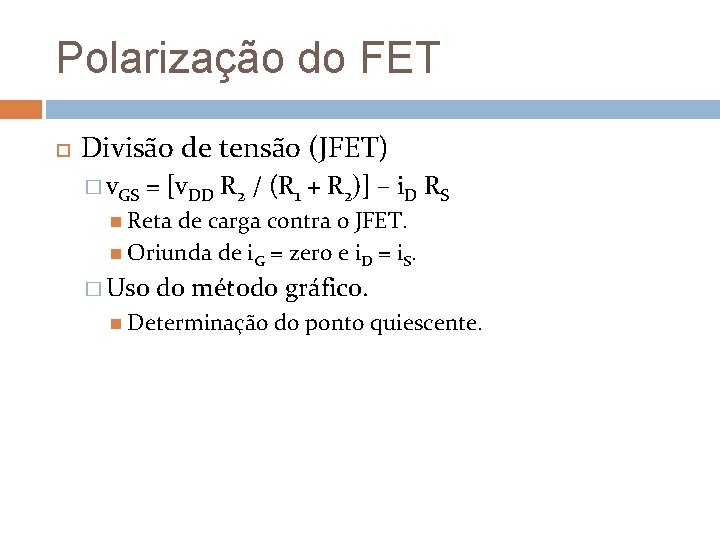

Polarização do FET Divisão de tensão (JFET) � v. GS = [v. DD R

Polarização do FET Divisão de tensão (JFET) � v. GS = [v. DD R 2 / (R 1 + R 2)] – i. D RS Reta de carga contra o JFET. Oriunda de i. G = zero e i. D = i. S. � Uso do método gráfico. Determinação do ponto quiescente.

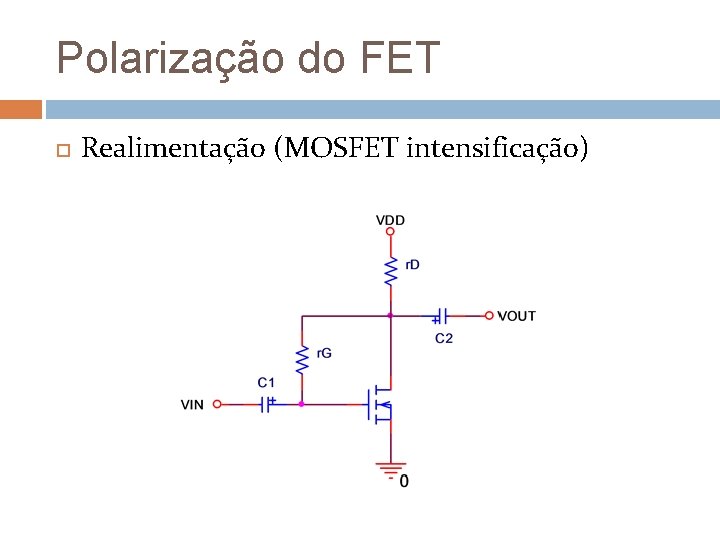

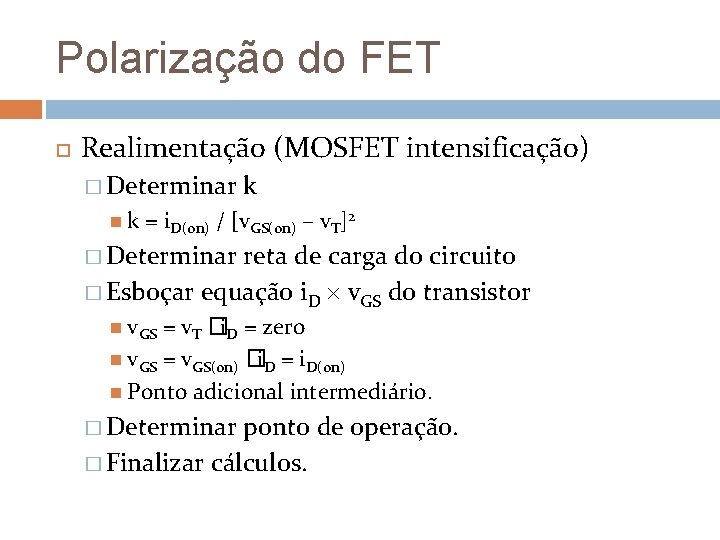

Polarização do FET Realimentação (MOSFET intensificação)

Polarização do FET Realimentação (MOSFET intensificação)

Polarização do FET Realimentação (MOSFET intensificação) � Determinar k k = i. D(on) /

Polarização do FET Realimentação (MOSFET intensificação) � Determinar k k = i. D(on) / [v. GS(on) – v. T]2 � Determinar reta de carga do circuito � Esboçar equação i. D v. GS do transistor v. GS = v. T �i. D = zero v. GS = v. GS(on) � i. D = i. D(on) Ponto adicional intermediário. � Determinar ponto de operação. � Finalizar cálculos.

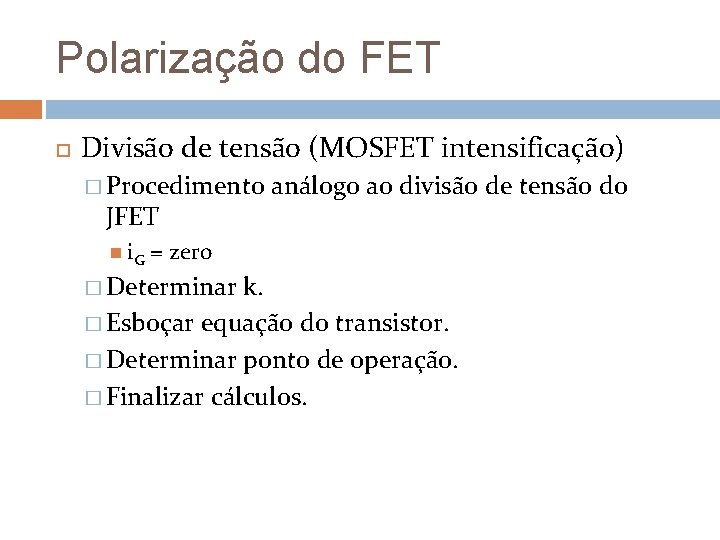

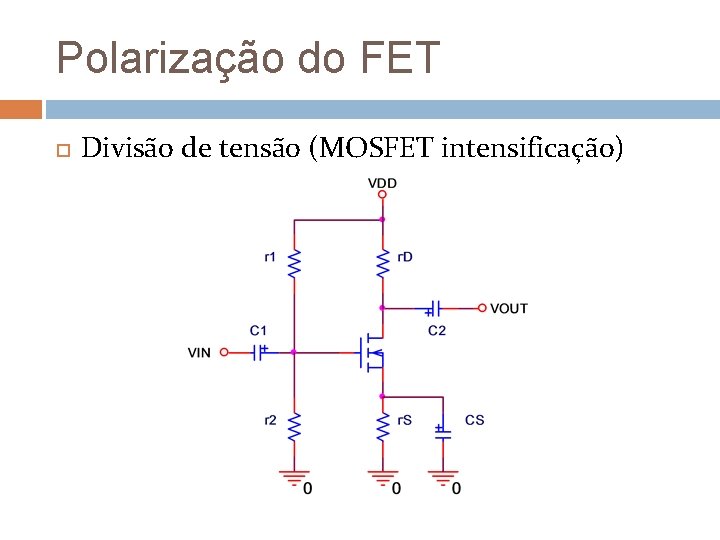

Polarização do FET Divisão de tensão (MOSFET intensificação)

Polarização do FET Divisão de tensão (MOSFET intensificação)

Polarização do FET Divisão de tensão (MOSFET intensificação) � Procedimento JFET i. G análogo

Polarização do FET Divisão de tensão (MOSFET intensificação) � Procedimento JFET i. G análogo ao divisão de tensão do = zero � Determinar k. � Esboçar equação do transistor. � Determinar ponto de operação. � Finalizar cálculos.
