SISTEMAS DISCRETOS Prof Marcelo de Oliveira Rosa Sistemas
- Slides: 18
SISTEMAS DISCRETOS Prof. Marcelo de Oliveira Rosa
Sistemas Discretos Definição Entidade que manipula um ou vários sinais (entrada), produzindo um ou vários sinais (saída) Composição: de entrada Sistema (propriamente dito) Sinais de saída Sistema Sinais de saída Sinais de entrada
Sistemas Discretos Definição Terminologias adicionais Entradas Excitação x[n] Saídas Resposta y[n] Matematicamente h{} é uma operação realizada sobre uma função x[n] para produzir uma função y[n] x[n] h{} y[n]
Sistemas Discretos Diagrama de Blocos Somador w[n] = x[n] – y[n] + z[n] x[n] + + + + w[n] z[n] w[n] y[n] x[n] + Σ - - y[n] w[n]
Sistemas Discretos Diagrama de Blocos Amplificador y[n] = K x[n] K y[n] K K y[n]
Sistemas Discretos Diagramas de Blocos Atrasador y(t) = x[n – 1] x[n] D x[n – 1]
Sistemas Discretos Modelagem de sistemas Definir equações que “ligam” as entradas às saídas Geralmente Em equações integro-diferenciais Equações diferenciais ordinárias (por exemplo) sistemas discretos Equações de acumulação e de diferenças Equações a diferença (por exemplo) Exemplos/Exercícios
Sistemas Discretos Modelagem de sistemas Sistema linear e invariante no tempo (LTI) Equações a diferenças com coeficientes constantes Compare com EDOs com coeficientes constantes
Sistemas Discretos Convolução Objetivo Facilitar a determinação de propriedades do sistema Independência da excitação Aplicado Linear e invariante no tempo Resposta x[n] a sistemas LTI ao impulso = δ[n] y[n] = h[n]
Sistemas Discretos Convolução Também chamada de convolução-soma Reversão de uma das seqüências Multiplicação amostra-a-amostra de Seqüência “invertida” e “atrasada/adiantada” Seqüência “fixa”
Sistemas Discretos Propriedades da Convolução Comuns à convolução contínua Comutativa Distributiva Decorrentes de sistema ser LTI Linearidade Homogênea Invariante no tempo

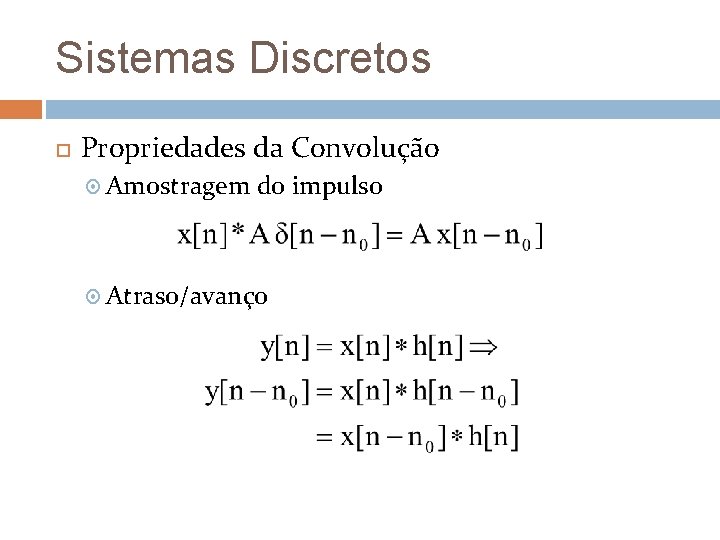

Sistemas Discretos Propriedades da Convolução Amostragem do impulso Atraso/avanço
Sistemas Discretos Propriedades da Convolução Estabilidade Se x[t] é limitado Então Um sistema é estável ser sua resposta ao impulso for absolutamente somável Existência da convolução
Sistemas Discretos Propriedades da Convolução Causalidade Um sistema linear e invariante no tempo é causal se Sistema não-antecipatório Convolução em tempo-real
Sistemas Discretos Propriedades da Convolução Memória Um sistema linear e invariante no tempo é estático se: Sistema sem memória
Sistemas Discretos Diagrama de Blocos Genericamente Sistema linear e invariante no tempo Pode ser representado por convolução

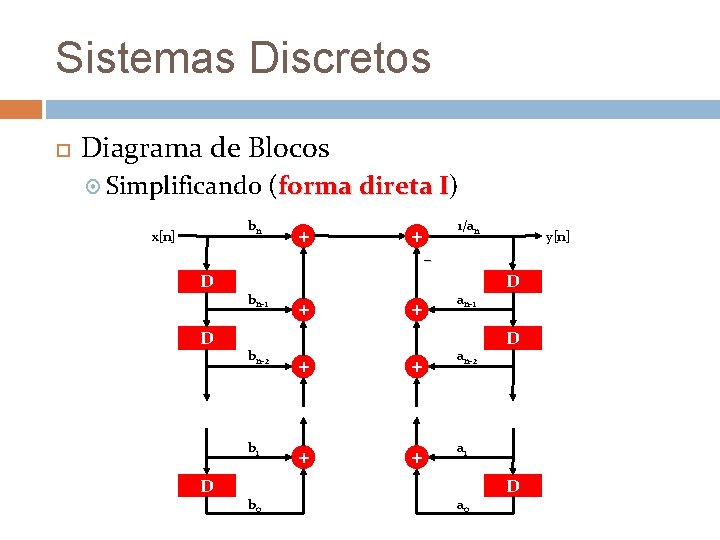

Sistemas Discretos Diagrama de Blocos Simplificando (forma direta I) I bn x[n] + 1/an + y[n] – D D bn-1 bn-2 b 1 D b 0 + + + an-1 an-2 D D a 1 a 0 D
Sistemas Discretos Diagrama de Blocos Simplificando x(t) (forma direta II) II 1/an + bn + – + + + an-1 an-2 D D a 1 a 0 bn-1 bn-2 b 1 D b 0 + + + y(t)
