POJEMNIKI TRANSPORTOWO MAGAZYNOWE SYSTEMY LOGISTYCZNE Definicja i klasyfikacja
- Slides: 48
POJEMNIKI TRANSPORTOWO - MAGAZYNOWE SYSTEMY LOGISTYCZNE
Definicja i klasyfikacja • Pojemniki transportowo – magazynowe są to urządzenia pomocnicze przeznaczone do transportu i składowania towarów, a niekiedy również ich ekspozycji; wyróżniamy : Pojemniki nieprzejezdne (ładunkowe) Pojemniki przejezdne
Pojemniki nieprzejezdne (ładunkowe) • Pojemniki ładunkowe są to zasobniki o różnych kształtach, konstrukcjach i wymiarach, wykonywane z różnych materiałów głównie z blachy, tworzyw sztucznych i drewna • Pojemniki te szczególnie szeroko stosowane są w logistycznych systemach wewnętrznego obrotu towarowego • Cechą charakterystyczną pojemników ładunkowych powinna być ich normalizacja na bazie modułu przestrzennego o wymiarach 800 x 1200 x 1000 mm, oznaczającego gabaryty eurojednostki ładunkowej
Pojemniki nieprzejezdne ( ładunkowe • Pojemniki te stanowią mikrojednostki ładunkowe, które można przemieszczać zarówno mechanicznie jak i ręcznie, spiętrzać w stosy, a także formować z nich większe jednostki – np. paletowe jednostki ładunkowe
Pojemniki nieprzejezdne ( ładunkowe
Pojemniki nieprzejezdne ( ładunkowe ) Pojemniki skrzynkowe Opakowania miękkie (np. worki tzw Big Bag ) otwarte zamknięte szczelne ażurowe uniwersalne specjalizowane
Pojemniki skrzynkowe Pojemniki warsztatowo magazynowe z tworzyw sztucznych • pojemniki te ułatwiają przechowywanie drobnych i średnich przedmiotów w magazynie i warsztacie, są poręczne, lekkie i łatwe w utrzymaniu czystości, można je doposażyć w przegródki i uchwyty

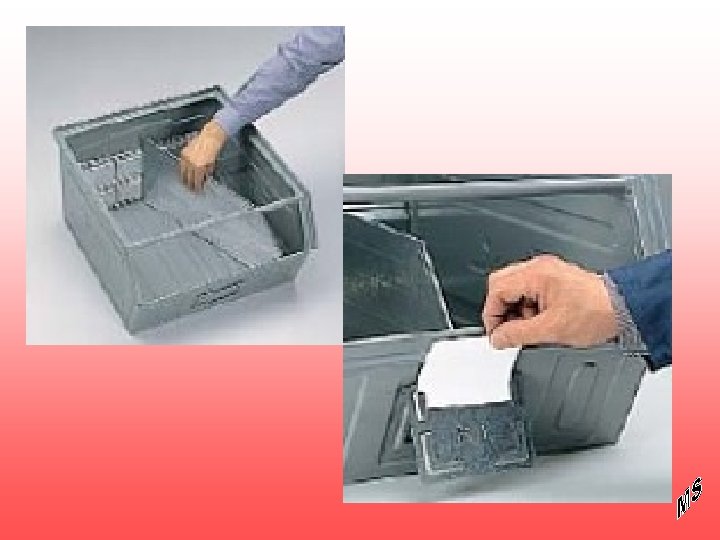

wyposażenie dodatkowe
• wzmocnione brzegi i ścianki umożliwiają bezpieczne sztaplowanie, można je umieszczać w specjalnych regałach

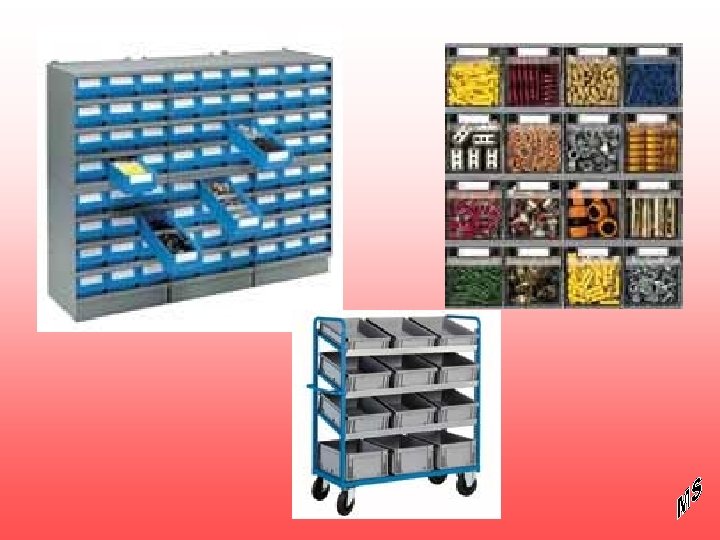

Pojemniki regałowe
Składane skrzynki regałowe z tworzywa sztucznego
Składane kartony regałowe
• Skrzynki magazynowo – warsztatowe
• Pojemniki sztaplowalno – gniazdowe dostosowane do transportu wartościowych przedmiotów przez wyposażenie w specjalne plomby, temperatura pracy – 200 C do + 600 C
Pojemniki sztaplowalno - gniazdowe
Skrzynki składane
Pojemniki metalowe
Aluminiowy pojemnik transportowy Aluminiowe skrzynki transportowe
Skrzynki specjalistyczne Skrzynka na wydawnictwa Skrzynki na napoje

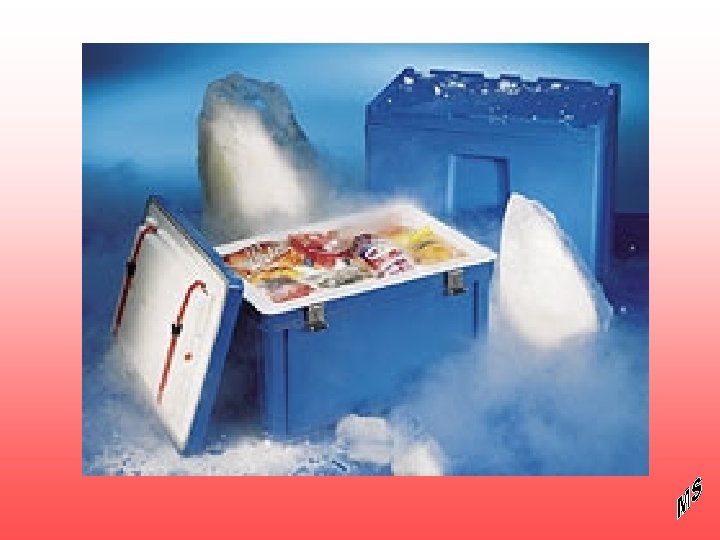

Pojemniki specjalizowane termoizolacyjne
Wózki do pojemników i skrzynek
Pojemniki składane Przykłady wykorzystania pojemników
Pojemniki kurierskie Pojemniki obrotowe –dwa pojemniki możemy ułożyć jeden na drugim lub włożyć jeden w drugi, wybrany wariant uzyskujemy obracając górny pojemnik o 1800
Pojemnik do transportu materiałów niebezpiecznych Pojemnik do transportu bananów Pojemnik do transportu drobiu
Opakowania miękkie typu Big Bag Worek standardowy 4 ( 2 , 1 )punktowe objętość do 3 m 3 np. zboże , piasek Worek elektrostatyczny do mat. tworzących takie ładunki np. tonery, żywice granulaty Worki stożkowe do mat. , które trudno opróżnić w klasycznym worku ( zalega w rogach ) np. toner, skrobia
Worki Q Z dodatkową wkładką usztywniającą zapewniają lepsze utrzymanie kształtu o kątach prostych i przez to obniżanie przestrzeni przewozowej i magazynowej nawet o 30 %
Worki UN Do materiałów niebezpiecznych np. trucizn, substancji żrących

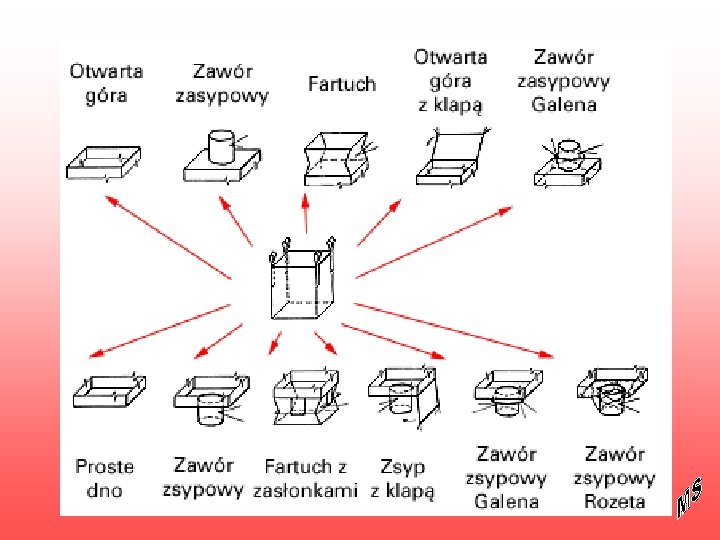

Dane techniczne worków Big Bag • nośność do 2000 kg • podstawa od 50 do 120 cm • wysokość do 245 cm Systemy zamykania Piętrzenie niektórych typów nawet do 7 warstw

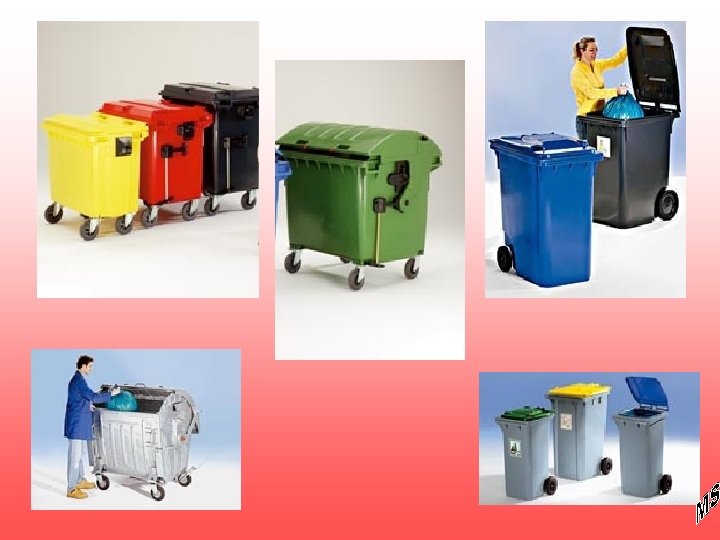

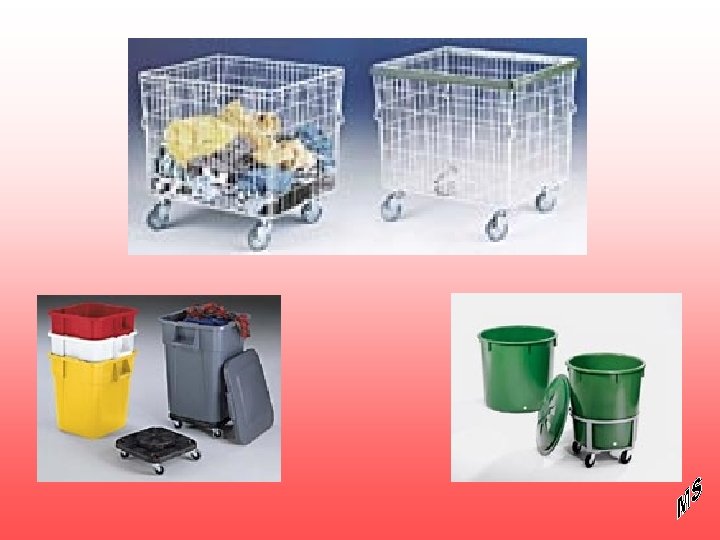

Pojemniki przejezdne (? ) • Pojemniki przejezdne to urządzenia przemieszczane ręcznie na kołach jezdnych, w których składowane są towary ; niektóre przystosowane są do piętrzenia za pomocą sprzętu mechanicznego • Przedstawione definicje i klasyfikacja opierają się na PN – EN 12674 -1; 2001 ( za podręcznikiem ); jednak w katalogach można je spotkać jako wózki platformowe, palety, stąd znak zapytania
Pojemniki przejezdne Rozbieralne Składane Wsuwane ( gniazdowe) O konstrukcji sztywnej Słupkowe Z ramą podwozia - A Z ramami bocznymi Z ramą podwozia - Z Z ramą podwozia - U Z ramą podwozia - V Z ramą podwozia - L

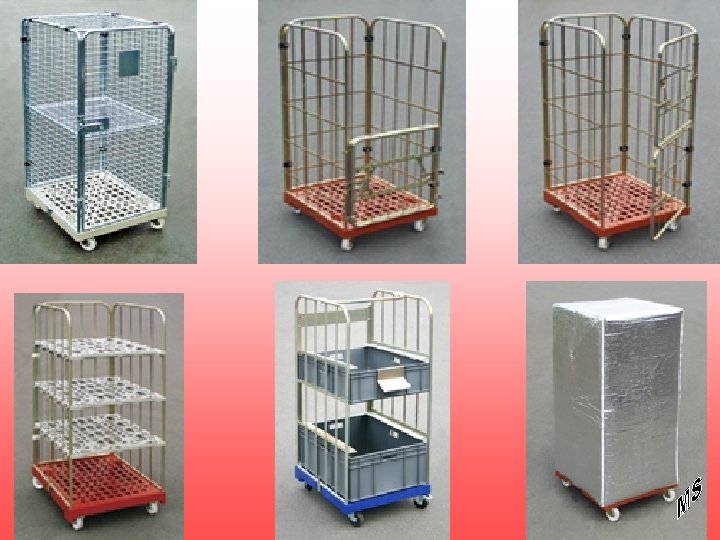

Pojemniki przejezdne - rozbieralne • a. Charakteryzują się budową zezwalającą na zakładanie i zdejmowanie półek oraz słupków lub ram bocznych słupkowe
b. Z ramami bocznymi

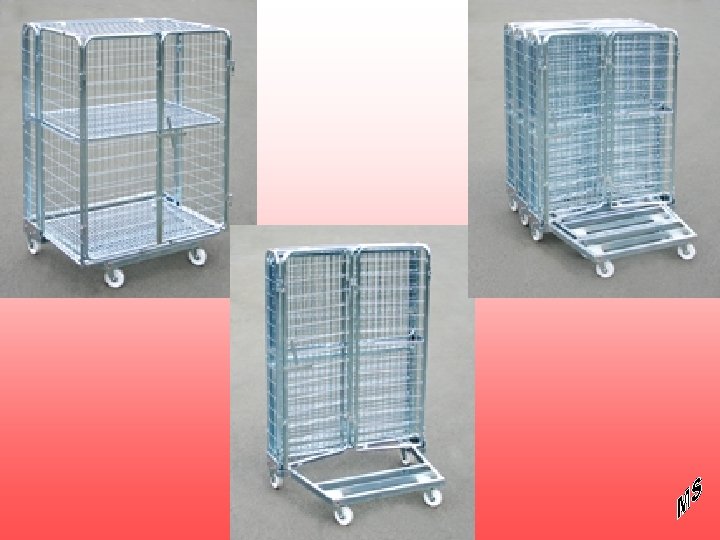

Pojemniki przejezdne - składane • Charakteryzują się budową, która po uniesieniu podłogi umożliwia przegubowe składanie do wewnątrz bocznych elementów nośnych
Pojemniki przejezdne – wsuwane • Charakteryzują się budową, która po odchyleniu niektórych elementów umożliwia ich wsuwanie jeden w drugi
Pojemniki przejezdne o konstrukcji sztywnej • Mogą być piętrzone wraz z ładunkiem lub w stanie pustym

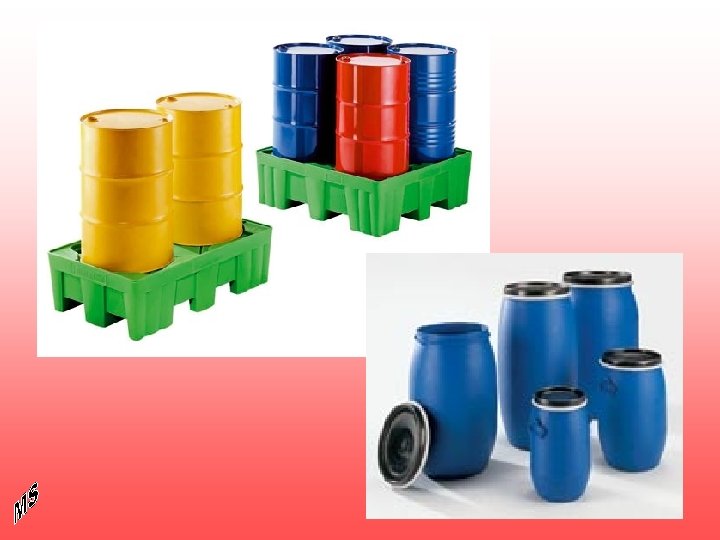

Inne pojemniki • Beczki i zbiorniki
Pojemniki przechylne
literatura • Systemy logistyczne – M. Matulewski , podręcznik Biblioteka Logistyka 2007 • Logistyczne systemy transportu bliskiego i magazynowania Z. Korzeń Biblioteka Logistyka 1998 • Opakowania w systemach logistycznych - A. Korzeniowski Biblioteka Logistyka 2001 • Strony internetowe producentów oraz katalogi : Rotom, Feil, Pfaff, Kaiser + Kraft, Promag i inne
Dziękuję za uwagę !!!!!! koniec
