Systemy wodociągowe - rodzaje Wykład nr 10 „Systemy zaopatrzenia w wodę”

Wymagania odnośnie ciśnienia wody w sieci wodociągowej wysokość wymaganego ciśnienia roboczego wody (Hr) w miejscu jej zużycia musi zapewnić jej swobodny pobór przez użytkowników ciśnienie robocze wody w sieci nie powinno spaść poniżej wartości minimalnej (Hmin), zależnej od wysokości zabudowy i wyposażenia w instalacje sanitarne (jedynie w czasie pożaru możliwe jest obniżenie ciśnienia do wartości Hpoż = 10 m. H 2 O) ciśnienie robocze nie powinno też wzrastać powyżej ustalonej wartości maksymalnej (Hmax), ze względu na zwiększone straty wody w sieci (zwykle przyjmuje się Hmax = 60 m. H 2 O)

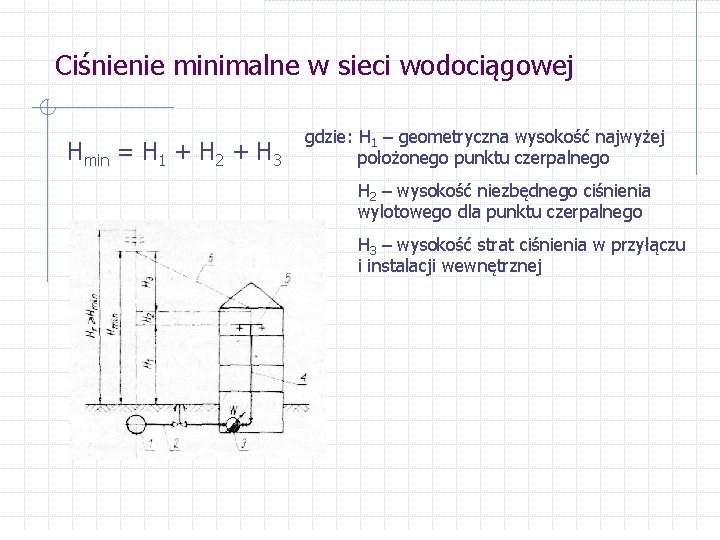

Ciśnienie minimalne w sieci wodociągowej Hmin = H 1 + H 2 + H 3 gdzie: H 1 – geometryczna wysokość najwyżej położonego punktu czerpalnego H 2 – wysokość niezbędnego ciśnienia wylotowego dla punktu czerpalnego H 3 – wysokość strat ciśnienia w przyłączu i instalacji wewnętrznej

Rozkład ciśnienia w różnych godzinach doby

Rodzaje systemów wodociągowych ze względu na strukturę dzielimy na: n jednostrefowe n wielostrefowe n grupowe ze względu na sposób doprowadzenia wody dzielimy na: n grawitacyjne n pompowe

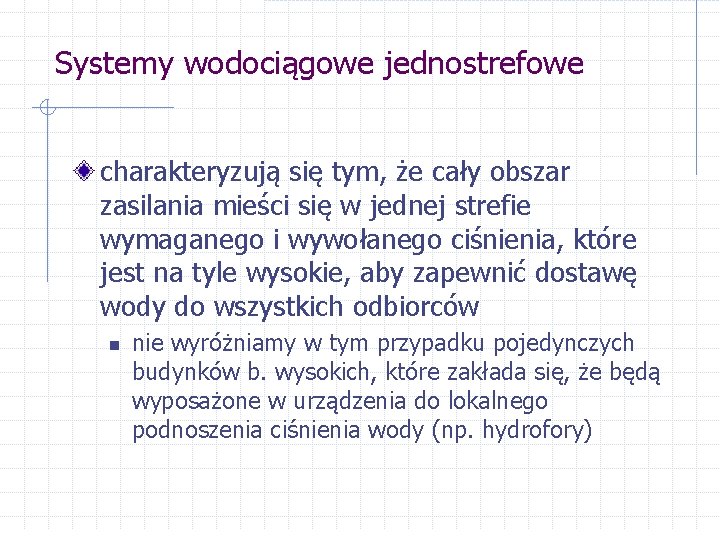

Systemy wodociągowe jednostrefowe charakteryzują się tym, że cały obszar zasilania mieści się w jednej strefie wymaganego i wywołanego ciśnienia, które jest na tyle wysokie, aby zapewnić dostawę wody do wszystkich odbiorców n nie wyróżniamy w tym przypadku pojedynczych budynków b. wysokich, które zakłada się, że będą wyposażone w urządzenia do lokalnego podnoszenia ciśnienia wody (np. hydrofory)

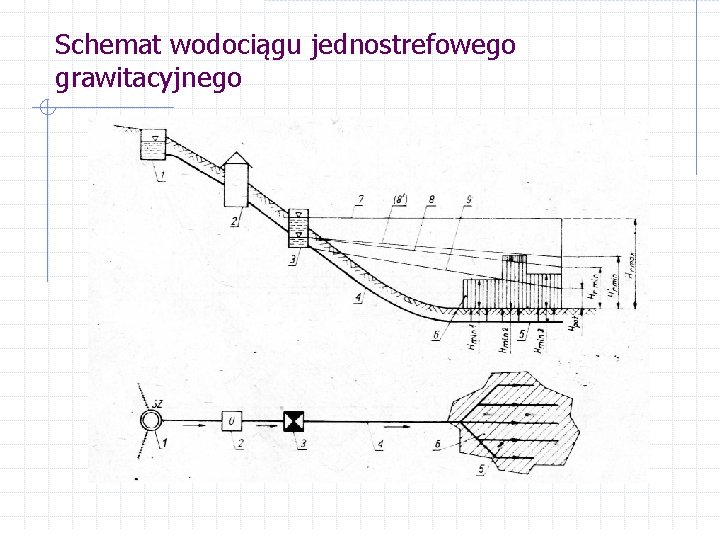

Schemat wodociągu jednostrefowego grawitacyjnego

Schemat wodociągu jednostrefowego pompowego ze zbiornikiem końcowym

Schemat wodociągu jednostrefowego pompowego ze zbiornikiem centralnym

Schemat wodociągu jednostrefowego pompowego ze zbiornikiem początkowym

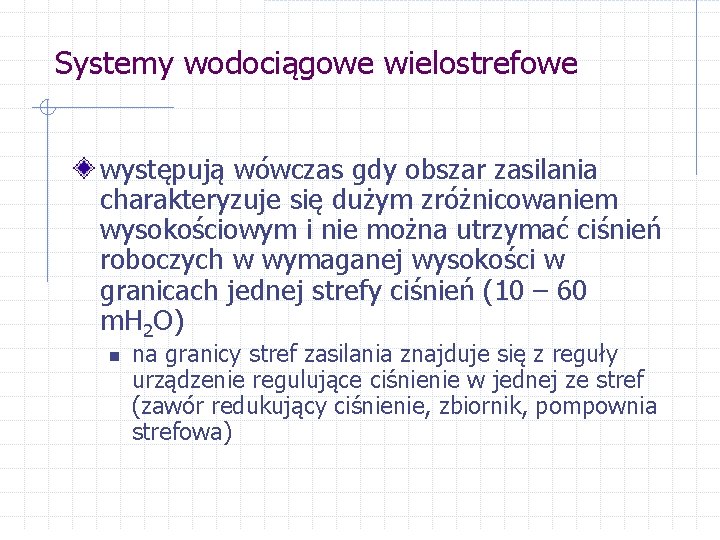

Systemy wodociągowe wielostrefowe występują wówczas gdy obszar zasilania charakteryzuje się dużym zróżnicowaniem wysokościowym i nie można utrzymać ciśnień roboczych w wymaganej wysokości w granicach jednej strefy ciśnień (10 – 60 m. H 2 O) n na granicy stref zasilania znajduje się z reguły urządzenie regulujące ciśnienie w jednej ze stref (zawór redukujący ciśnienie, zbiornik, pompownia strefowa)

Schemat wodociągu wielostrefowego grawitacyjnego ze zbiornikiem strefowym

Schemat wodociągu wielostrefowego grawitacyjnego z zaworem redukcyjnym

Schemat wodociągu wielostrefowego pompowego szeregowego

Schemat wodociągu wielostrefowego pompowego równoległego

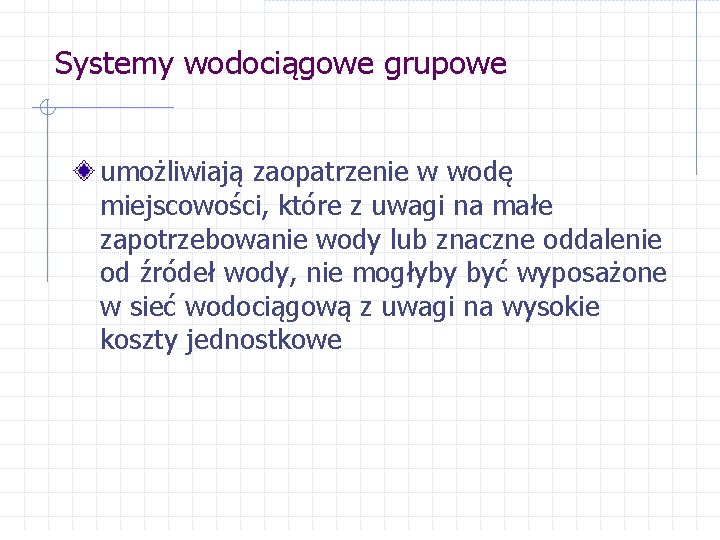

Systemy wodociągowe grupowe umożliwiają zaopatrzenie w wodę miejscowości, które z uwagi na małe zapotrzebowanie wody lub znaczne oddalenie od źródeł wody, nie mogłyby być wyposażone w sieć wodociągową z uwagi na wysokie koszty jednostkowe

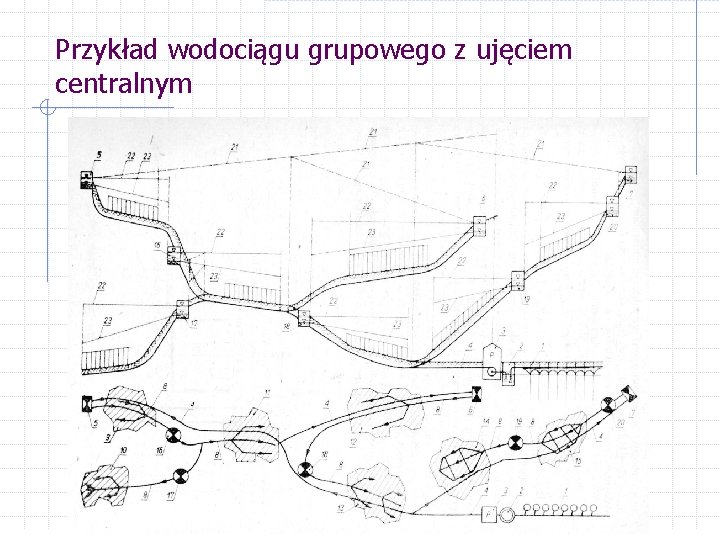

Przykład wodociągu grupowego z ujęciem centralnym
