PERATURAN IEE KE 16 2242021 ITi Di 1

PERATURAN IEE KE 16 2/24/2021 ITi. Di 1

SISTEM BEKALAN Terdapat dua sistem bekalan di Malaysia iaitu: a. Sistem TT b. Sistem TN-S 2/24/2021 ITi. Di 2

SISTEM TT 2/24/2021 ITi. Di 3

SISTEM TN-S 2/24/2021 ITi. Di 4

SISTEM IT 2/24/2021 ITi. Di 5

SISTEM TN-C 2/24/2021 ITi. Di 6

SISTEM TN-C-S 2/24/2021 ITi. Di 7

SISTEM TT • Sistem ini mengabungkan pengalir neutral dan bumi • Star point alatubah atau janakuasa dibumikan dari situ disambung wayer neutral • Pengguna perlu mempunyai pembumian berasingan untuk membumikan bahagian logam peralatan elektrik 2/24/2021 ITi. Di 8

SISTEM TN-S • Sistem ini mempunyai pengalir neutral dan bumi (perlindungan) yang berasingan tetapi bercantum dipunca bekalan/ alatubah • Pengguna tidak perlukan pembumian berasingan, bahagian logam peralatan disambungkan kepada kabel bumi yang dipasang disepanjang kabel fasa dan neutral 2/24/2021 ITi. Di 9

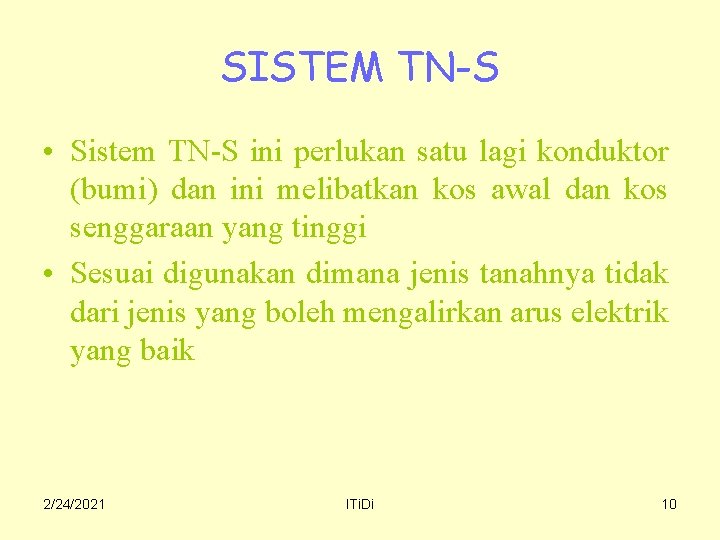

SISTEM TN-S • Sistem TN-S ini perlukan satu lagi konduktor (bumi) dan ini melibatkan kos awal dan kos senggaraan yang tinggi • Sesuai digunakan dimana jenis tanahnya tidak dari jenis yang boleh mengalirkan arus elektrik yang baik 2/24/2021 ITi. Di 10

PERLINDUNGAN ARUS LEBIH • Setiap pemasangan dan setiap litar berikutnya hendaklah dilindungi dari arus lebih • Alat perlindungan hendaklah beroperasi secara otomatik • Cukup breaking capacity nya • Dikedudukan yang sesuai didalam litar 2/24/2021 ITi. Di 11

PERLINDUNGAN DARI ARUS KEROSAKAN (LITAR PINTAS) • Pemutus litar hendaklah memutuskan bekalan dengan pantas sebelum ianya membahayakan pemasangan akibat dari kesan haba dan kesan mekanikal yang terhasil akibat dari arus kerosakan tersebut • BS 7671 amnya menentukan dua tahap masa berkaitan arus kerosakan iaitu 0. 4 saat dan 5 saat 2/24/2021 ITi. Di 12

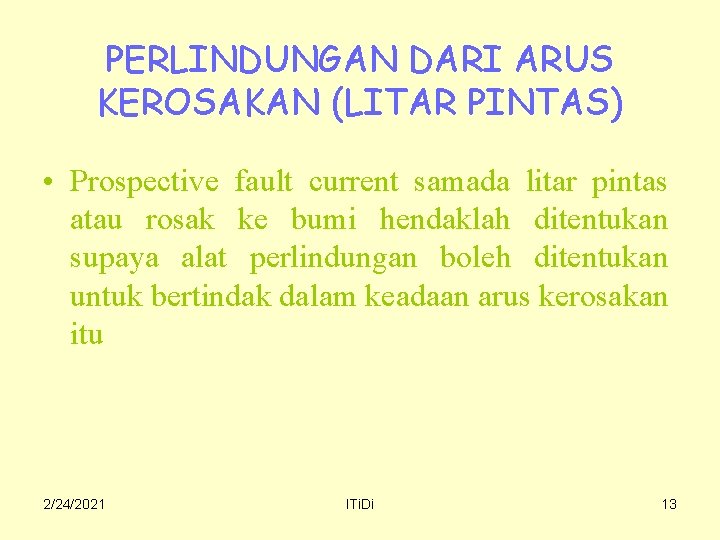

PERLINDUNGAN DARI ARUS KEROSAKAN (LITAR PINTAS) • Prospective fault current samada litar pintas atau rosak ke bumi hendaklah ditentukan supaya alat perlindungan boleh ditentukan untuk bertindak dalam keadaan arus kerosakan itu 2/24/2021 ITi. Di 13

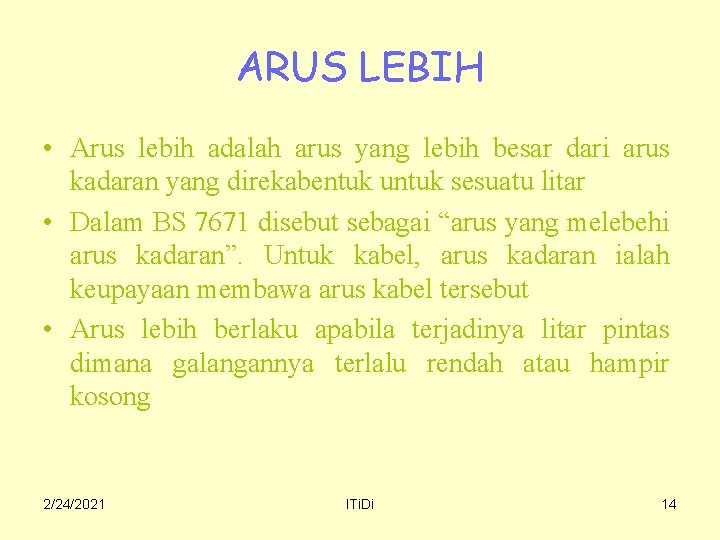

ARUS LEBIH • Arus lebih adalah arus yang lebih besar dari arus kadaran yang direkabentuk untuk sesuatu litar • Dalam BS 7671 disebut sebagai “arus yang melebehi arus kadaran”. Untuk kabel, arus kadaran ialah keupayaan membawa arus kabel tersebut • Arus lebih berlaku apabila terjadinya litar pintas dimana galangannya terlalu rendah atau hampir kosong 2/24/2021 ITi. Di 14

Cont. • Nilai arus biasanya dalam ribu ampiar (k. A) • Nilai arus yang sebegini tinggi sangat merbahaya sebab boleh merosakan pemutus litar atau menyebabkan letupan dan kebakaran • Pemutus litar hendaklah memutuskan litar dalam masa tidak melebehi 3 saat tanpa ianya sendiri mengalami kerosakan 2/24/2021 ITi. Di 15

BEBAN LEBIH • Suatu keadaan arus lebih berlaku didalam litar yang normal (tiada kerosakan) dan disebabkan beban (k. W) yang berlebihan dari yang direkabentuk untuk litar tersebut • Arusnya tidaklah tinggi sangat (sekitar 100 150% melebehi beban normal) dan boleh dibiarkan berlaku untuk jangka masa yang pendek asalkan tidak memudaratkan litar 2/24/2021 ITi. Di 16

BEBAN LEBIH • Didalam keadaan tertentu seperti litar motor arus lebih disebabkan arus permulaan motor adalah normal sebab ia berlaku dalam masa yang singkat dan tidak memudaratkan litar • Kombinasi nilai arus dan lama mana ianya berlaku adalah penting sebab kedua-duanya menentukan kerosakan kepada litar 2/24/2021 ITi. Di 17

ROSAK KE BUMI • Sentuhan terus (litar pintas) diantara pengalir fasa dengan bumi atau bahagian-bahagian yang dibumikan • Mengakibatkan bahaya kejutan elektrik dan kerosakan 2/24/2021 ITi. Di 18

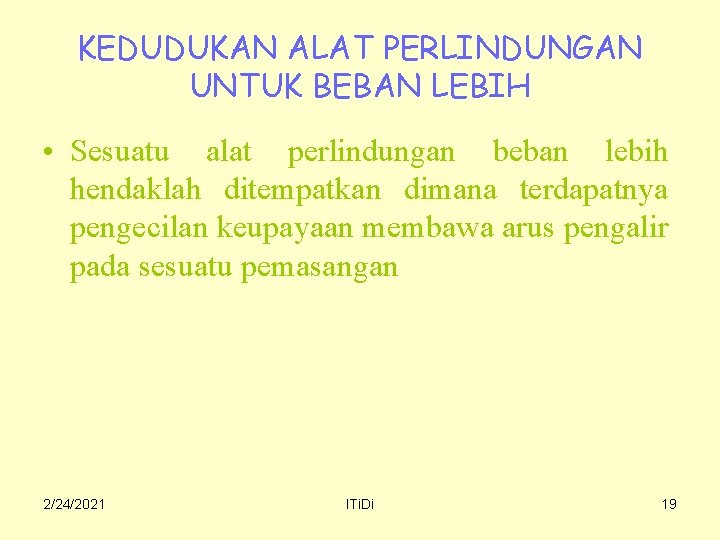

KEDUDUKAN ALAT PERLINDUNGAN UNTUK BEBAN LEBIH • Sesuatu alat perlindungan beban lebih hendaklah ditempatkan dimana terdapatnya pengecilan keupayaan membawa arus pengalir pada sesuatu pemasangan 2/24/2021 ITi. Di 19

DISKRIMINASI • Diskriminasi ditafsirkan sebagai “Alat perlindungan yang paling hampir dengan poin kerosakan bertindak dahulu sebelum alat perlindungan lain yang hampir dengan punca bekalan” • Tujuannya ialah untuk mengecilkan kawasan kerosakan supaya bahagian yang tidak rosak tidak terlibat dengan gangguan tersebut 2/24/2021 ITi. Di 20

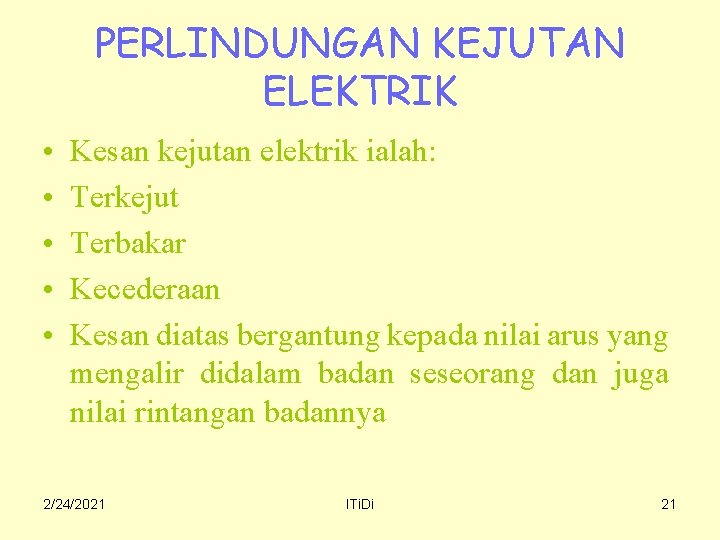

PERLINDUNGAN KEJUTAN ELEKTRIK • • • Kesan kejutan elektrik ialah: Terkejut Terbakar Kecederaan Kesan diatas bergantung kepada nilai arus yang mengalir didalam badan seseorang dan juga nilai rintangan badannya 2/24/2021 ITi. Di 21

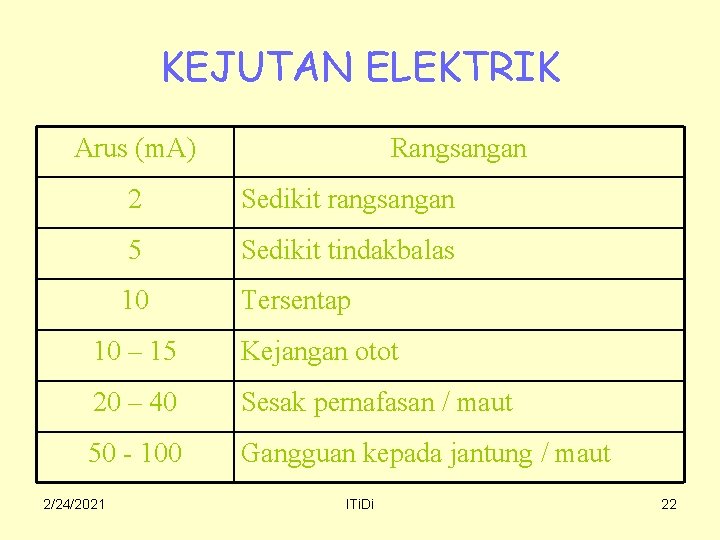

KEJUTAN ELEKTRIK Arus (m. A) Rangsangan 2 Sedikit rangsangan 5 Sedikit tindakbalas 10 Tersentap 10 – 15 Kejangan otot 20 – 40 Sesak pernafasan / maut 50 - 100 Gangguan kepada jantung / maut 2/24/2021 ITi. Di 22

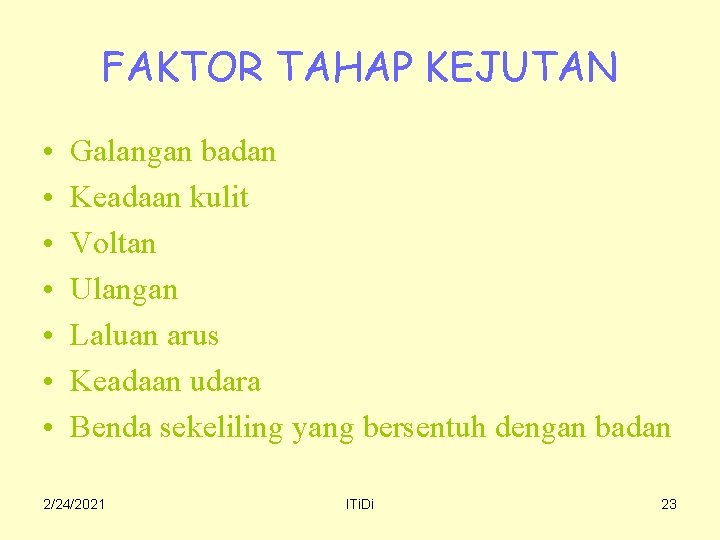

FAKTOR TAHAP KEJUTAN • • Galangan badan Keadaan kulit Voltan Ulangan Laluan arus Keadaan udara Benda sekeliling yang bersentuh dengan badan 2/24/2021 ITi. Di 23

LANGKAH KESELAMATAN • MENGHADKAN KEJUTAN: • Meninggikan rintangan – memakai alatan dan menggunakan alas yang mempunyai penebatan yang tinggi seperti sarung tangan dan tikar getah • Voltan yang selamat – menggunakan voltan yang serendah mungkin • Menghadkan masa – pemutus litar bertindak pantas 2/24/2021 ITi. Di 24

PERLINDUNGAN DARI SENTUHAN TERUS DAN TIDAK TERUS • Perlindungan dari sentuhan terus adalah dengan menggunakan apa-apa cara supaya sentuhan terus tidak akan berlaku, contohnya menggunakan: • Bahan penebat • Penghadang / Penghalang • Penutup • Tidak sampai disentuh 2/24/2021 ITi. Di 25

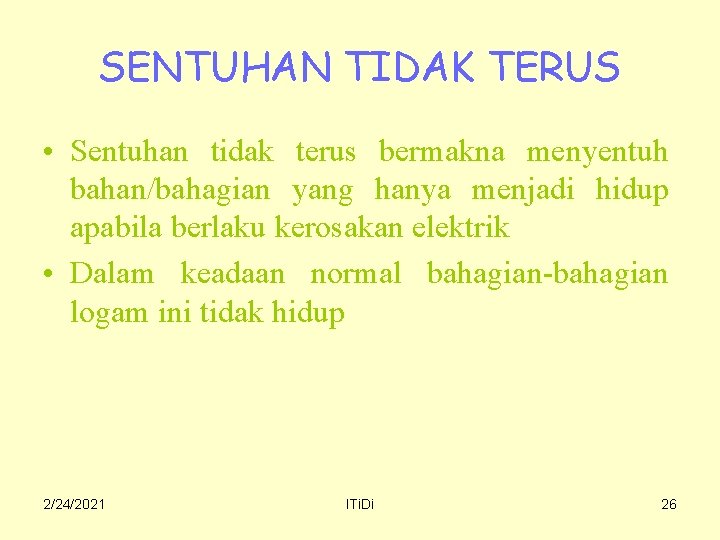

SENTUHAN TIDAK TERUS • Sentuhan tidak terus bermakna menyentuh bahan/bahagian yang hanya menjadi hidup apabila berlaku kerosakan elektrik • Dalam keadaan normal bahagian-bahagian logam ini tidak hidup 2/24/2021 ITi. Di 26

PERLINDUNGAN SENTUHAN TIDAK TERUS • Ikatan pembumian samaupaya dan pemutus litar secara otomatik (RCCB) • Menggunakan penebatan kelas II – penebatan berganda • Tempat yang tidak boleh mengalirkan elektrik • Ikatan samaupaya setempat • Pengasingan elektrik (alatubah pengasing) 2/24/2021 ITi. Di 27

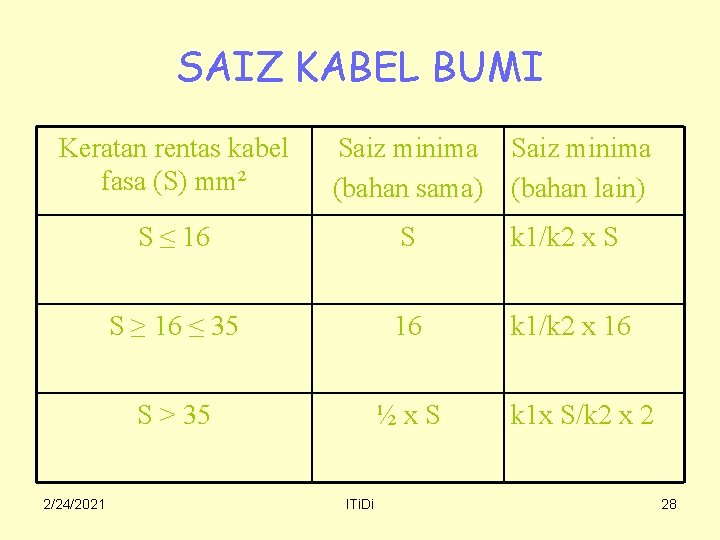

SAIZ KABEL BUMI Keratan rentas kabel fasa (S) mm² Saiz minima (bahan sama) S ≤ 16 S k 1/k 2 x S S ≥ 16 ≤ 35 16 k 1/k 2 x 16 S > 35 ½x. S 2/24/2021 ITi. Di Saiz minima (bahan lain) k 1 x S/k 2 x 2 28

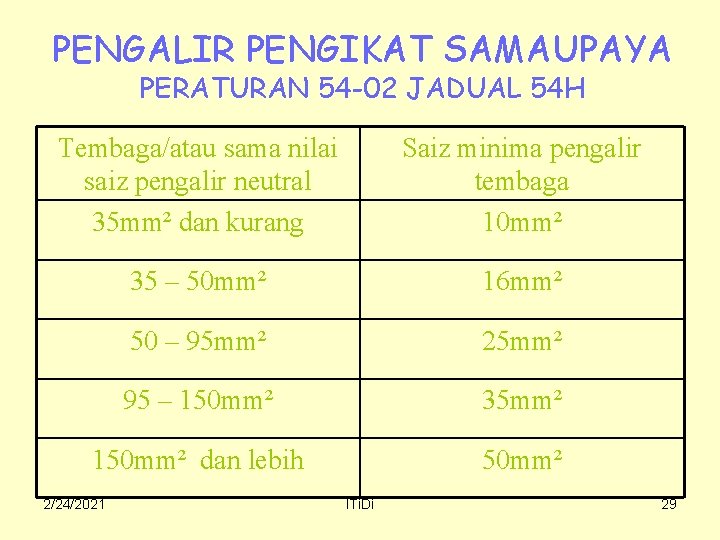

PENGALIR PENGIKAT SAMAUPAYA PERATURAN 54 -02 JADUAL 54 H Tembaga/atau sama nilai saiz pengalir neutral 35 mm² dan kurang Saiz minima pengalir tembaga 10 mm² 35 – 50 mm² 16 mm² 50 – 95 mm² 25 mm² 95 – 150 mm² 35 mm² 150 mm² dan lebih 50 mm² 2/24/2021 ITi. Di 29

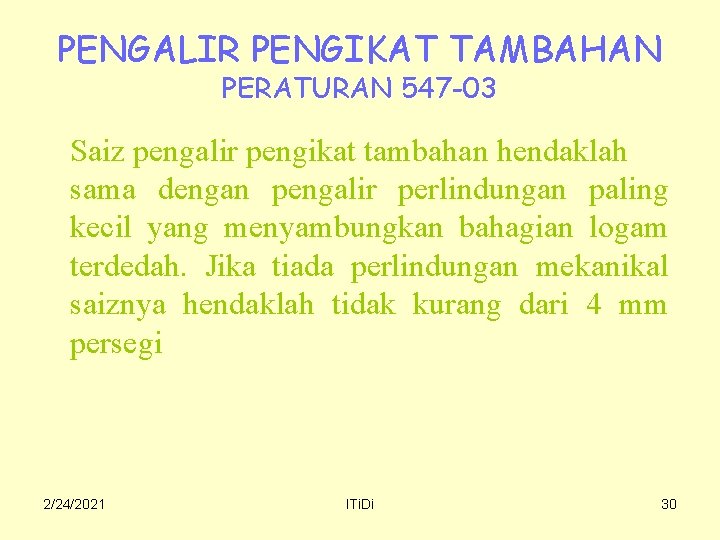

PENGALIR PENGIKAT TAMBAHAN PERATURAN 547 -03 Saiz pengalir pengikat tambahan hendaklah sama dengan pengalir perlindungan paling kecil yang menyambungkan bahagian logam terdedah. Jika tiada perlindungan mekanikal saiznya hendaklah tidak kurang dari 4 mm persegi 2/24/2021 ITi. Di 30

PERLINDUNGAN DENGAN VOLTAN LEBIH RENDAH (ELV) ELV ditakrifkan sebagai “selalunya tidak melebehi 50 V AC atau 120 V DC tanpa riak (ripple free DC – less than 10% rms)” 2/24/2021 ITi. Di 31

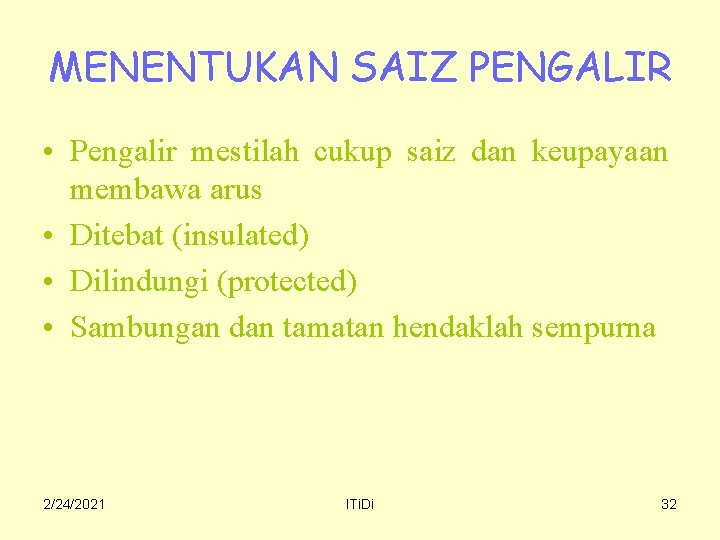

MENENTUKAN SAIZ PENGALIR • Pengalir mestilah cukup saiz dan keupayaan membawa arus • Ditebat (insulated) • Dilindungi (protected) • Sambungan dan tamatan hendaklah sempurna 2/24/2021 ITi. Di 32

FAKTOR SAIZ PENGALIR • • Jangkaan/kiraan arus yang akan mengalir Jenis bahan pengalir (tembaga/aluminium) Bahan penebat haba jika ada (Jadual 52 A) Suhu sekeliling kabel (Jadual 4 C 1 & 4 C 2) Teknik pemasangan (Jadual 4 A) Jumlah kabel berkumpulan (Jadual 4 B 1) Pelindung kabel (konduit/trunking) Susut voltan tidak melebehi 4% (525 -01 -02) 2/24/2021 ITi. Di 33

PEMILIHAN PERALATAN, PENGASINGAN DAN PENSUISAN • Semua peralatan hendaklah dibina, dipasang dan dilindungi supaya mengelakkan bahaya • Apakah tujuan ia digunakan • Pengaruh luaran • Kesesuaian • Senggaraan • Mematuhi piawaian tempatan berkaitan 2/24/2021 ITi. Di 34

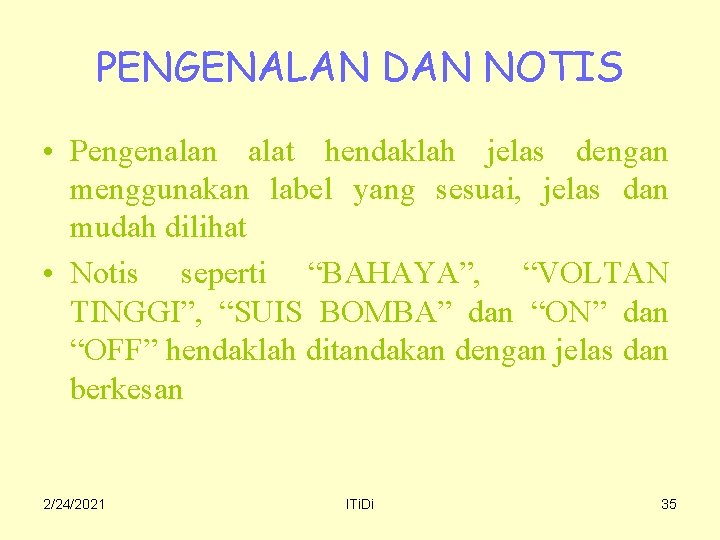

PENGENALAN DAN NOTIS • Pengenalan alat hendaklah jelas dengan menggunakan label yang sesuai, jelas dan mudah dilihat • Notis seperti “BAHAYA”, “VOLTAN TINGGI”, “SUIS BOMBA” dan “ON” dan “OFF” hendaklah ditandakan dengan jelas dan berkesan 2/24/2021 ITi. Di 35

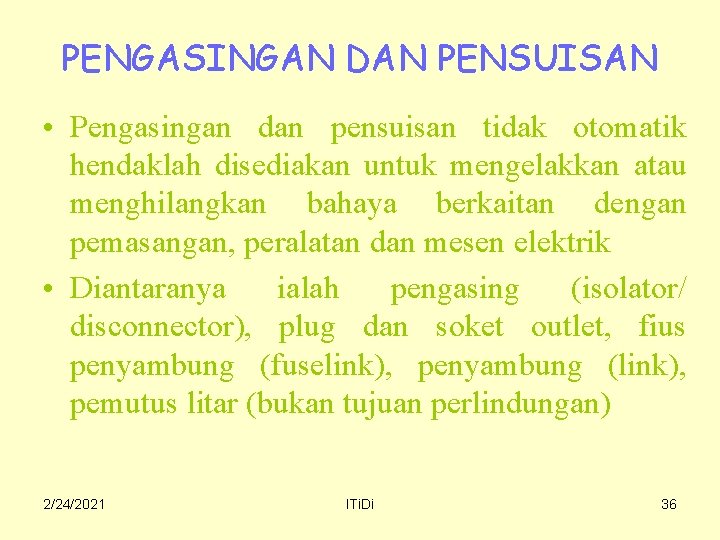

PENGASINGAN DAN PENSUISAN • Pengasingan dan pensuisan tidak otomatik hendaklah disediakan untuk mengelakkan atau menghilangkan bahaya berkaitan dengan pemasangan, peralatan dan mesen elektrik • Diantaranya ialah pengasing (isolator/ disconnector), plug dan soket outlet, fius penyambung (fuselink), penyambung (link), pemutus litar (bukan tujuan perlindungan) 2/24/2021 ITi. Di 36

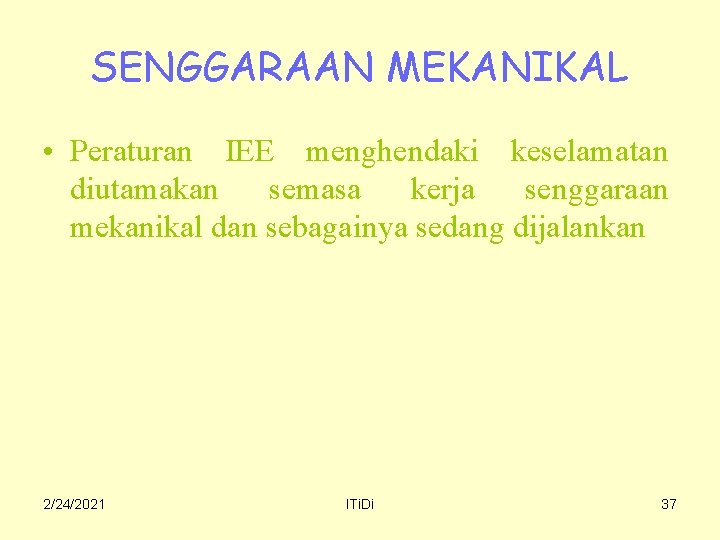

SENGGARAAN MEKANIKAL • Peraturan IEE menghendaki keselamatan diutamakan semasa kerja senggaraan mekanikal dan sebagainya sedang dijalankan 2/24/2021 ITi. Di 37

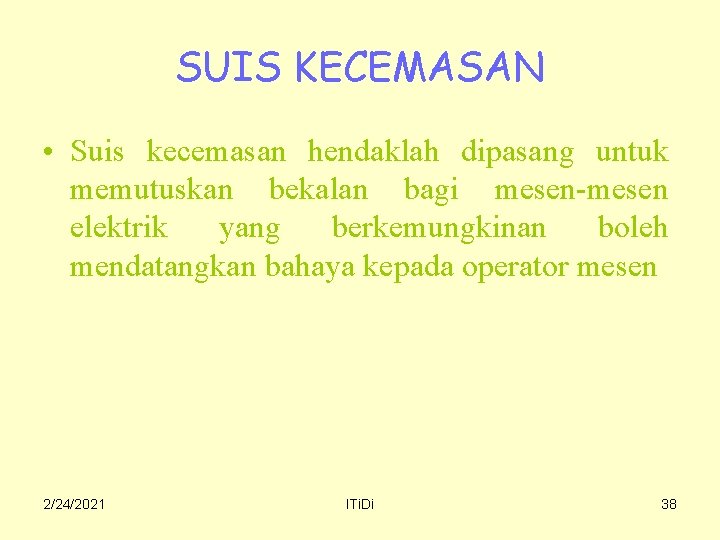

SUIS KECEMASAN • Suis kecemasan hendaklah dipasang untuk memutuskan bekalan bagi mesen-mesen elektrik yang berkemungkinan boleh mendatangkan bahaya kepada operator mesen 2/24/2021 ITi. Di 38

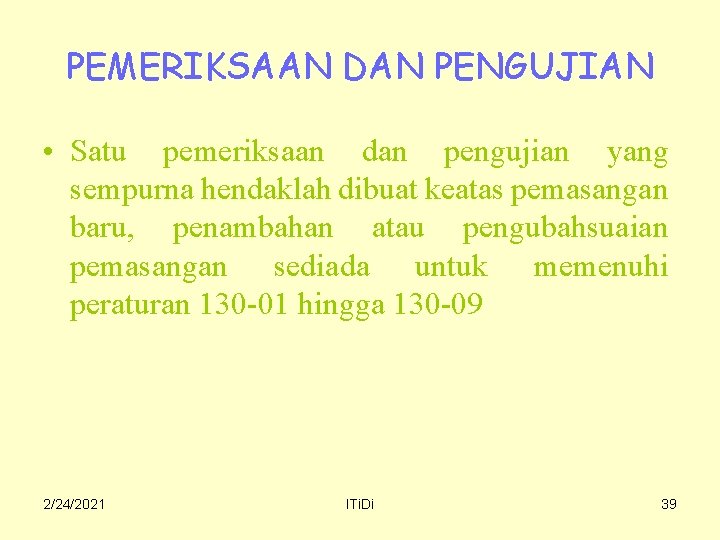

PEMERIKSAAN DAN PENGUJIAN • Satu pemeriksaan dan pengujian yang sempurna hendaklah dibuat keatas pemasangan baru, penambahan atau pengubahsuaian pemasangan sediada untuk memenuhi peraturan 130 -01 hingga 130 -09 2/24/2021 ITi. Di 39

TENTUKAN • Tentukan (verify) kerja yang dibuat itu betul, periksa dan pastikan 2/24/2021 ITi. Di 40

PEMERIKSAAN • Peraturan 712 -01 -01 menghendaki pemeriksaan dibuat sebelum pengujian. Pemeriksaan memerlukan bukan sahaja memeriksa mutu kerja tetapi juga memastikan peralatan yang telah dipasang adalah betul dari semua aspek seperti mengikut piawaian dan peraturan, dipilih dan dipasang dengan betul dan tiada tanda kerosakan 2/24/2021 ITi. Di 41

TURUTAN UJIAN • Dengan menggunakan mili-ohmeter periksa keterusan fasa dan neutral • Sambungan pengalir fasa dan neutral betul • Periksa bacaan rintangan diantara fasa dan neutral pada setiap suis alir keluar pada litar gelang, semua sepatutnya hampir sama 2/24/2021 ITi. Di 42

PENGASINGAN LITAR ELEKTRIK • Peraturan 713 -06 merujuk kepada penggunaan alatubah pengasing keselamatan (safety isolating transformer) 2/24/2021 ITi. Di 43

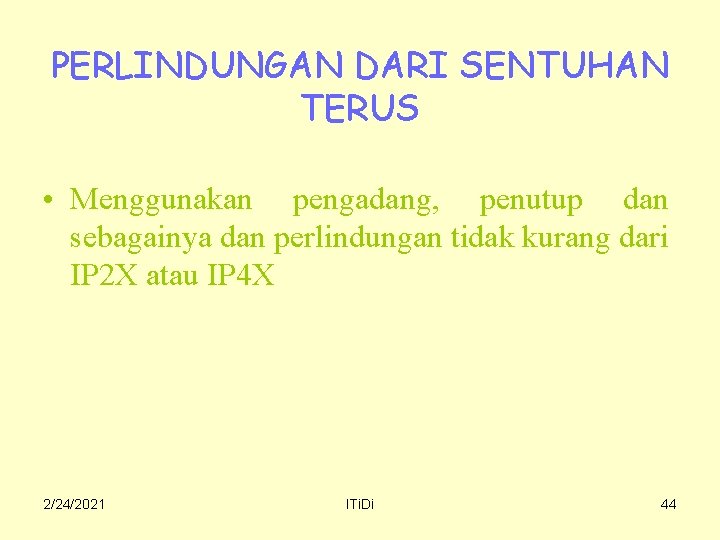

PERLINDUNGAN DARI SENTUHAN TERUS • Menggunakan pengadang, penutup dan sebagainya dan perlindungan tidak kurang dari IP 2 X atau IP 4 X 2/24/2021 ITi. Di 44

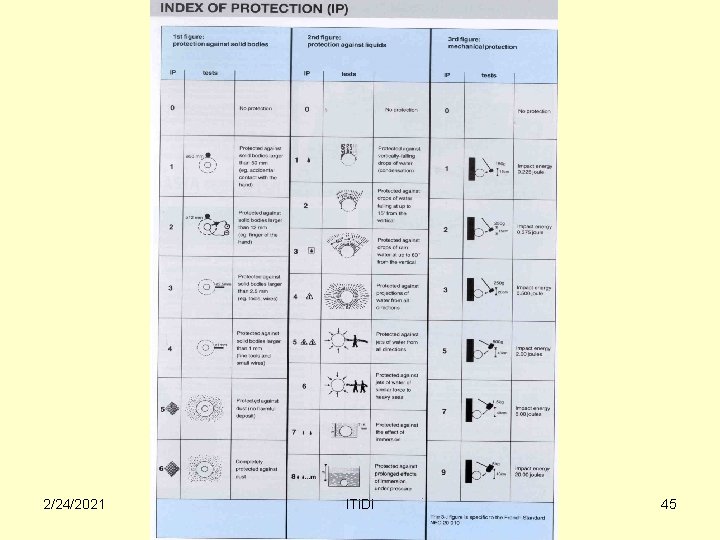

2/24/2021 ITi. Di 45

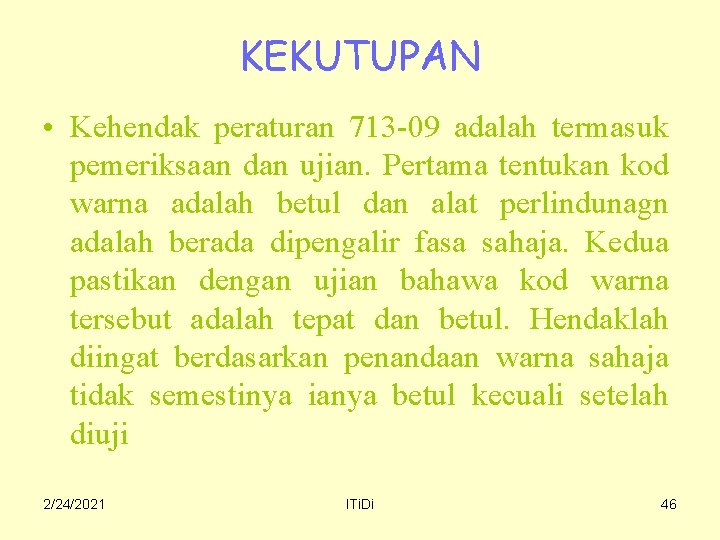

KEKUTUPAN • Kehendak peraturan 713 -09 adalah termasuk pemeriksaan dan ujian. Pertama tentukan kod warna adalah betul dan alat perlindunagn adalah berada dipengalir fasa sahaja. Kedua pastikan dengan ujian bahawa kod warna tersebut adalah tepat dan betul. Hendaklah diingat berdasarkan penandaan warna sahaja tidak semestinya ianya betul kecuali setelah diuji 2/24/2021 ITi. Di 46

GALANGAN LENGKARAN ROSAK KE BUMI • Peraturan 713 -10 -01 menghendaki galangan lengkaran rosak ke bumi diukur dan ditentukan • Bacaan galangan ini sangat penting untuk memastikan alat perlindungan akan beroperasi dengan memuaskan • Ia menentukan arus kerosakan dan ini akan menentukan kadaran k. A adalah mencukupi bagi tahap kerosakan sesuatu alat perlindungan 2/24/2021 ITi. Di 47

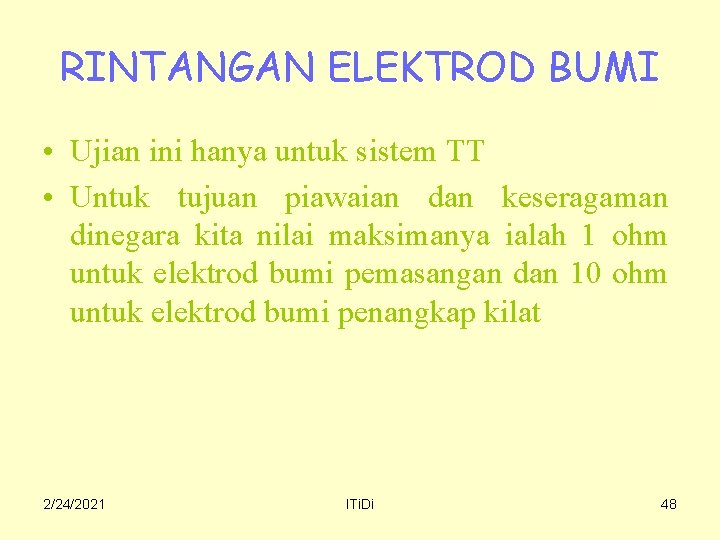

RINTANGAN ELEKTROD BUMI • Ujian ini hanya untuk sistem TT • Untuk tujuan piawaian dan keseragaman dinegara kita nilai maksimanya ialah 1 ohm untuk elektrod bumi pemasangan dan 10 ohm untuk elektrod bumi penangkap kilat 2/24/2021 ITi. Di 48

UJIAN KEBERFUNGSIAN • Peraturan 713 -12 -01 menegaskan dimana sentuhan tidak terus atau perlindungan tambahan disediakan oleh RCCB, ia hendaklah diuji untuk menentukan masa operasinya adalah didalam julat masa yang dikehendaki • Ujian selanjutnya untuk 150 m. A (arus baki 30 m. A x 5) hendaklah dijalankan untuk menentukan bahawa 40 milisecond masa terpelantik juga dicapai untuk pemutus litar berkadaran 30 m. A atau kurang 2/24/2021 ITi. Di 49

PENGUBAHSUAIAN KEPADA PEMASANGAN • Peraturan 721 -01 -02 menegaskan “Hendaklah ditentukan bahawa setiap tambahan dan pengubahsuaian mengikut kehendak peraturan dan tidak mengagalkan keselamatan pemasangan sediada” • Peraturan Elektrik 1994, Peraturan 13, menegaskan keperluan kepada ujian dan sijil ujian. Borang G dan Borang H hendaklah dipenuhi dan ditandatangani oleh orang kompeten yang layak 2/24/2021 ITi. Di 50

PENGUJIAN • Seksyen 713 -01 -01 menghendaki turutan ujian berikut dijalankan: • Keselanjaran konduktor perlindungan • Keselanjaran pengalir litar gelang • Rintangan penebatan • Penebatan pemasangan di tapak • Perlindungan pengasingan elektrik • Perlindungan oleh pengadang dan penutup • Penebatan lantai dan dinding bukan pengalir • Kekutuban • Galangan lengkaran rosak ke bumi • Rintangan elektrod bumi • Ujian keberfungsian 2/24/2021 ITi. Di 51

PERLINDUNGAN KILAT & ARUS PUSUAN • Pemasangan hendaklah mempunyai perlindungan kilat dan arus pusuan untuk mengelakkan • Kematian dan kerosakan • Kecederaan dan kebakaran atau kerosakan struktur • Percikan api • Voltan step dan touch 2/24/2021 ITi. Di 52

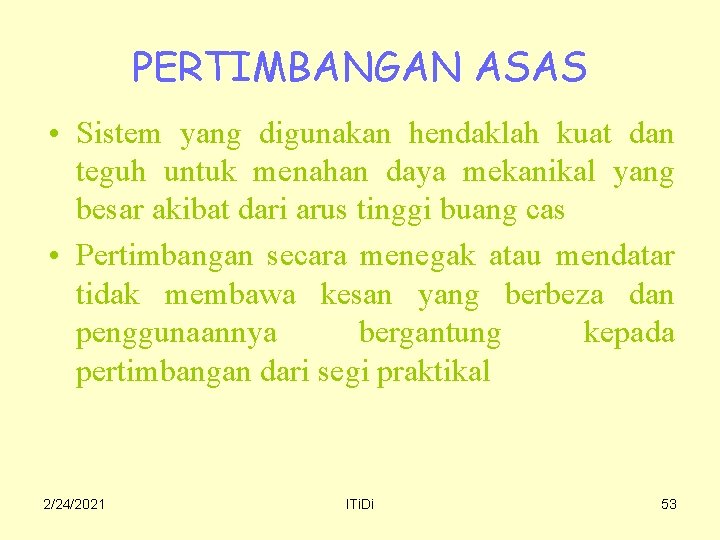

PERTIMBANGAN ASAS • Sistem yang digunakan hendaklah kuat dan teguh untuk menahan daya mekanikal yang besar akibat dari arus tinggi buang cas • Pertimbangan secara menegak atau mendatar tidak membawa kesan yang berbeza dan penggunaannya bergantung kepada pertimbangan dari segi praktikal 2/24/2021 ITi. Di 53

FAKTUR PERTIMBANGAN • Meminimakan risiko kejutan dan kebakaran • Mencegah kerosakan/kegagalan komputer dan rugi masa • Mencegah bahaya akibat mesen kehilangan kawalan • Kehendak keselamatan perkhidmatan penting • Mengelakkan kerosakan 2/24/2021 ITi. Di 54

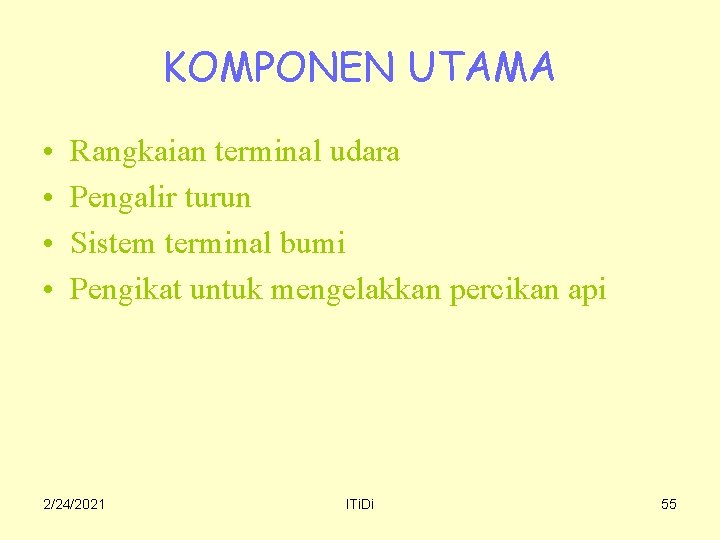

KOMPONEN UTAMA • • Rangkaian terminal udara Pengalir turun Sistem terminal bumi Pengikat untuk mengelakkan percikan api 2/24/2021 ITi. Di 55

PERLINDUNGAN PUSUAN • • Satu alat yang dipanggil Pelindung Pusuan (SPD - Surge Protection Device) hendaklah dipasang untuk melindungi beban/peralatan daripada arus pusuan Jenis pelindung pusuan adalah: Spark gap diisi dengan gas Rintangan bolehubah zinc oxide Diode suppressor 2/24/2021 ITi. Di 56

SENGGARAAN PEMASANGAN ELEKTRIK • Part 2, Peraturan 15(1) – “Sebarang peralatan, pengalir atau alat tambahan untuk tujuan penyambungan kepada sesuatu pemasangan hendaklah cukup saiz, kuasa dan bilangan untuk tujuan ianya dibina dan hendaklah dibina, dipasang, disusun, dilindungi dan disenggara secukupnya untuk mengelakkan bahaya” 2/24/2021 ITi. Di 57

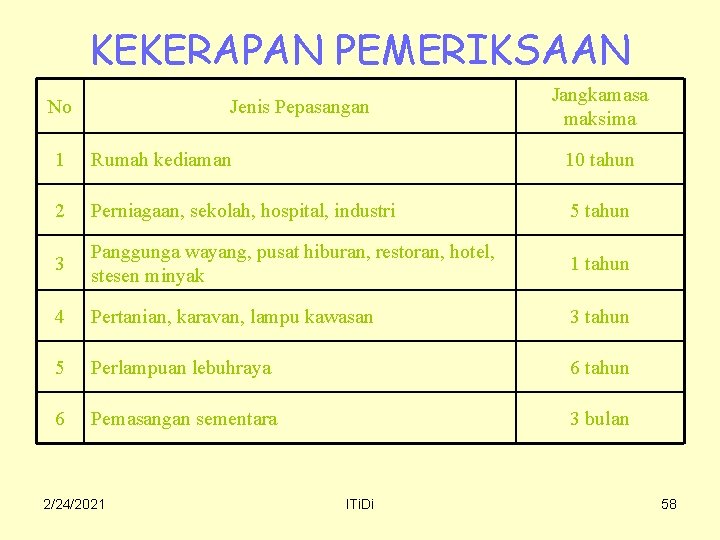

KEKERAPAN PEMERIKSAAN No Jenis Pepasangan Jangkamasa maksima 1 Rumah kediaman 10 tahun 2 Perniagaan, sekolah, hospital, industri 5 tahun 3 Panggunga wayang, pusat hiburan, restoran, hotel, stesen minyak 1 tahun 4 Pertanian, karavan, lampu kawasan 3 tahun 5 Perlampuan lebuhraya 6 tahun 6 Pemasangan sementara 3 bulan 2/24/2021 ITi. Di 58

ALAT UJI & ALAT UKUR • Alat uji dan alatukur yang hendak digunakan hendaklah dalam keadaan baik, selamat digunakan dan sempurna tentu ukurnya 2/24/2021 ITi. Di 59

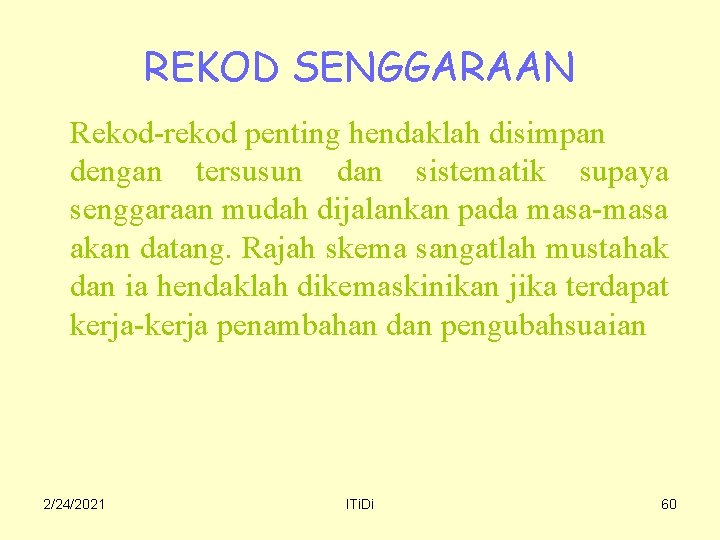

REKOD SENGGARAAN Rekod-rekod penting hendaklah disimpan dengan tersusun dan sistematik supaya senggaraan mudah dijalankan pada masa-masa akan datang. Rajah skema sangatlah mustahak dan ia hendaklah dikemaskinikan jika terdapat kerja-kerja penambahan dan pengubahsuaian 2/24/2021 ITi. Di 60

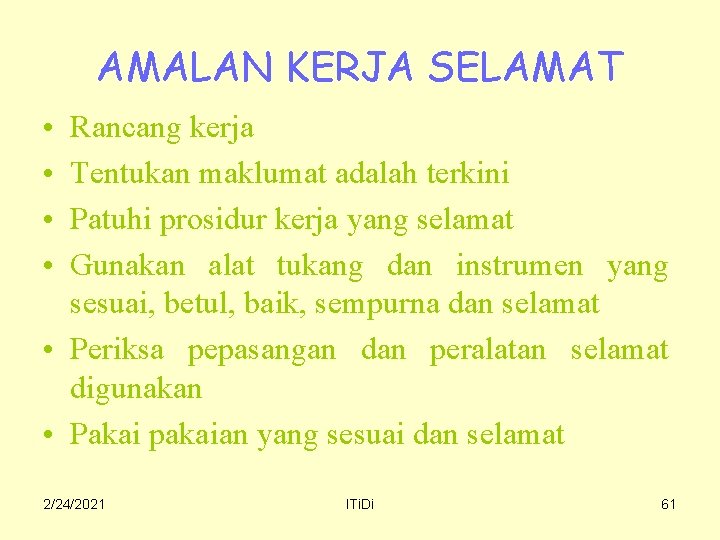

AMALAN KERJA SELAMAT • • Rancang kerja Tentukan maklumat adalah terkini Patuhi prosidur kerja yang selamat Gunakan alat tukang dan instrumen yang sesuai, betul, baik, sempurna dan selamat • Periksa pepasangan dan peralatan selamat digunakan • Pakai pakaian yang sesuai dan selamat 2/24/2021 ITi. Di 61

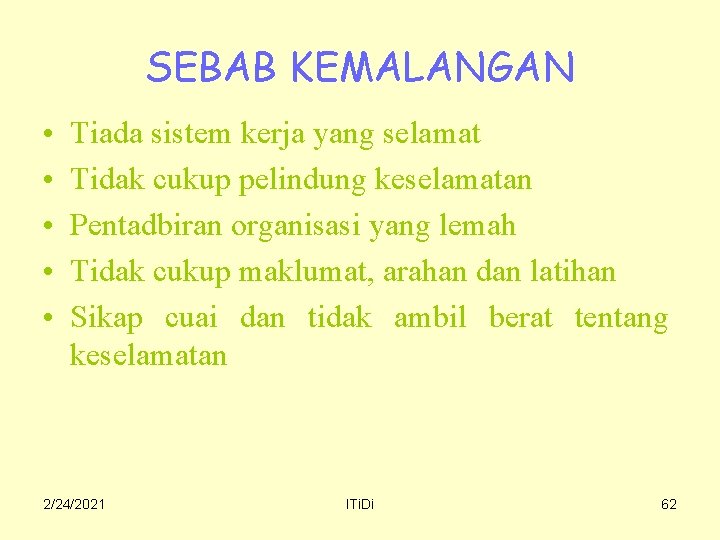

SEBAB KEMALANGAN • • • Tiada sistem kerja yang selamat Tidak cukup pelindung keselamatan Pentadbiran organisasi yang lemah Tidak cukup maklumat, arahan dan latihan Sikap cuai dan tidak ambil berat tentang keselamatan 2/24/2021 ITi. Di 62

TABLE 41 A 2/24/2021 Voltan Nominal (volt) Masa Pemutusan Maksima (saat) 120 0. 8 230 0. 4 277 0. 4 400 0. 2 400 keatas 0. 1 ITi. Di 63

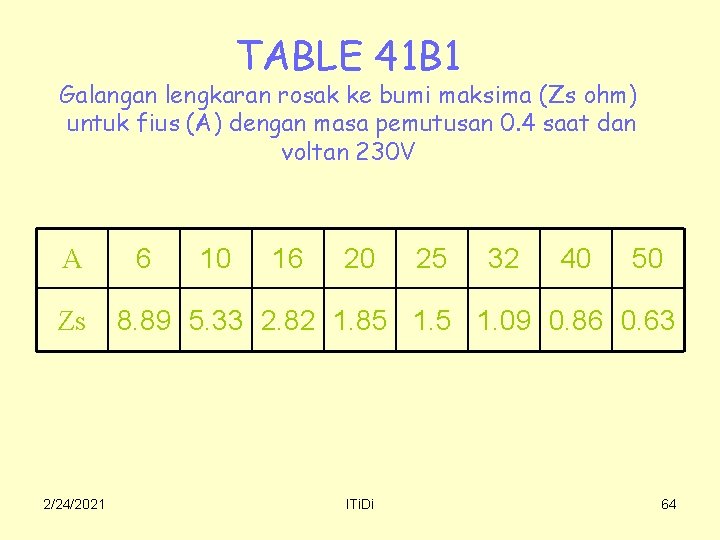

TABLE 41 B 1 Galangan lengkaran rosak ke bumi maksima (Zs ohm) untuk fius (A) dengan masa pemutusan 0. 4 saat dan voltan 230 V A Zs 2/24/2021 6 10 16 20 25 32 40 50 8. 89 5. 33 2. 82 1. 85 1. 09 0. 86 0. 63 ITi. Di 64

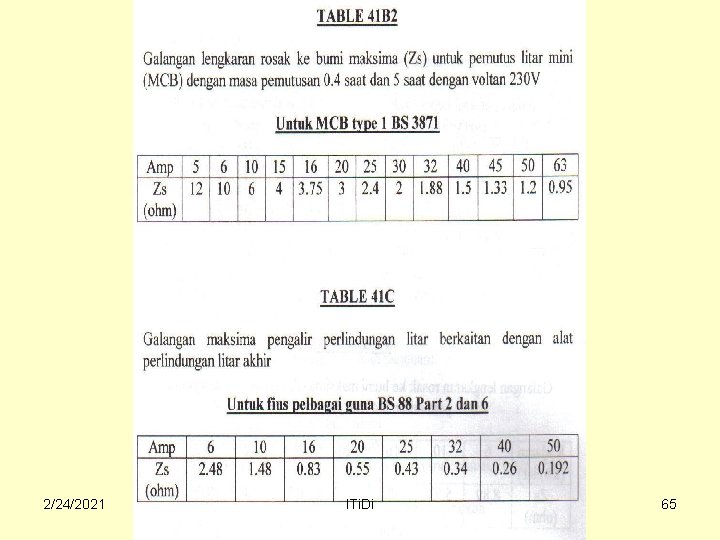

2/24/2021 ITi. Di 65

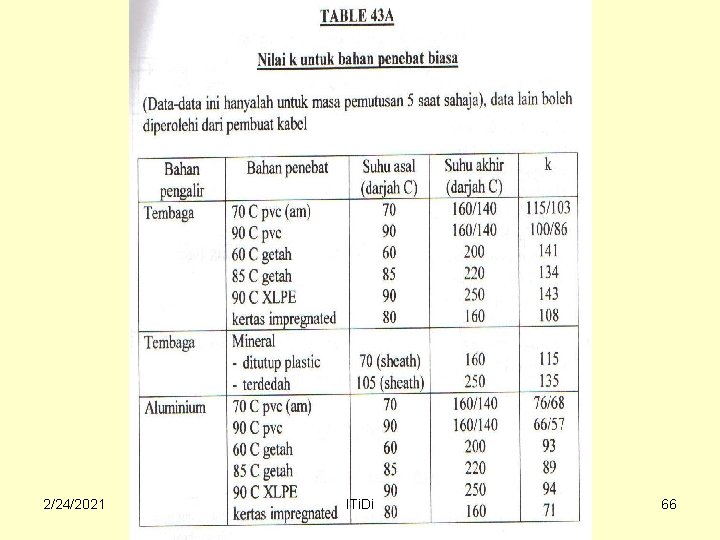

2/24/2021 ITi. Di 66

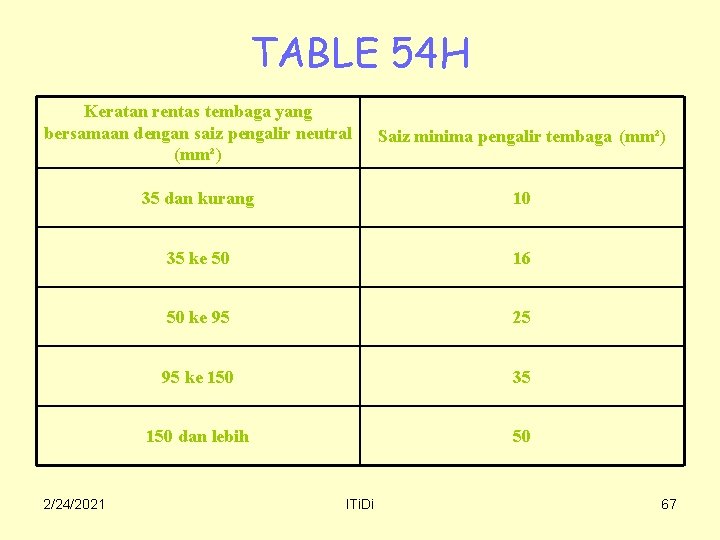

TABLE 54 H Keratan rentas tembaga yang bersamaan dengan saiz pengalir neutral (mm²) Saiz minima pengalir tembaga (mm²) 35 dan kurang 10 35 ke 50 16 50 ke 95 25 95 ke 150 35 150 dan lebih 50 2/24/2021 ITi. Di 67

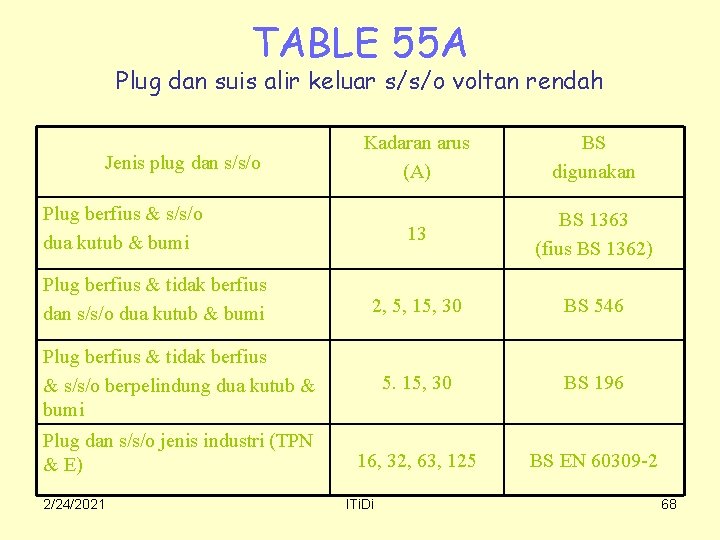

TABLE 55 A Plug dan suis alir keluar s/s/o voltan rendah Kadaran arus (A) BS digunakan 13 BS 1363 (fius BS 1362) 2, 5, 15, 30 BS 546 Plug berfius & tidak berfius & s/s/o berpelindung dua kutub & bumi 5. 15, 30 BS 196 Plug dan s/s/o jenis industri (TPN & E) 16, 32, 63, 125 BS EN 60309 -2 Jenis plug dan s/s/o Plug berfius & s/s/o dua kutub & bumi Plug berfius & tidak berfius dan s/s/o dua kutub & bumi 2/24/2021 ITi. Di 68

TABLE 71 A Nilai Minima Rintangan Penebatan Voltan Nominal (V) Voltan Ujian DC Penebatan Minima (Mohm) (V) SELV dan PELV 250 0. 25 Sehingga dan termasuk 500 V 500 0. 5 Melebehi 500 V 1000 1. 0 2/24/2021 ITi. Di 69

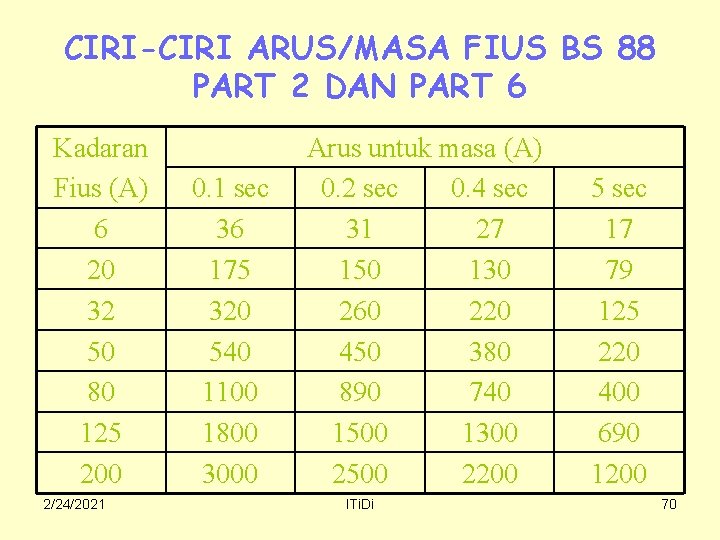

CIRI-CIRI ARUS/MASA FIUS BS 88 PART 2 DAN PART 6 Kadaran Fius (A) 6 20 32 50 80 125 200 2/24/2021 0. 1 sec 36 175 320 540 1100 1800 3000 Arus untuk masa (A) 0. 2 sec 0. 4 sec 31 27 150 130 260 220 450 380 890 740 1500 1300 2500 2200 ITi. Di 5 sec 17 79 125 220 400 690 1200 70

CIRI-CIRI ARUS/MASA UNTUK MCB TYPE 1 BS 3871 Kadaran MCB (A) Arus (A) utk masa 0. 1 saat ke 5 saat 5 20 6 24 10 40 15 60 16 64 20 80 25 100 30 120 32 128 2/24/2021 ITi. Di 71

2/24/2021 ITi. Di 72

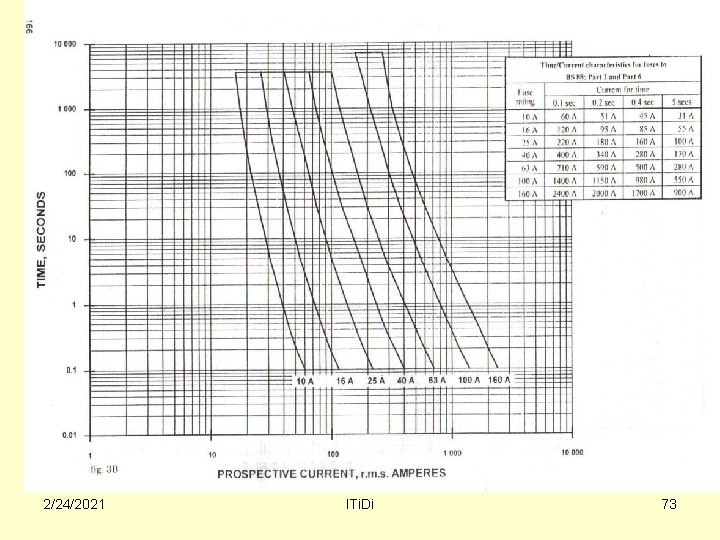

2/24/2021 ITi. Di 73
