PENDEKATAN DAN METODA DALAM ANALISIS HIDROLOGI UNTUK MENUNJANG
- Slides: 47
PENDEKATAN DAN METODA DALAM ANALISIS HIDROLOGI UNTUK MENUNJANG SUMBER DAYA AIR Dr. Ir. Agung Bagiawan Ibrahim M. Eng Pusat Litbang Sumber Daya Air Badan Litbang Kementerian Pekerjaan Umum dan Perumahan Rakyat
RAINFALL - RUNOFF KORELASI STOKASTIK ANALISA REGIONAL OUTPUT SINTETIS PENGUKURAN DEBIT MUKA AIR OBS. RATING CURVE DEBIT AIR Garbage In ( GI ) TIDAK EFISIEN EFEKTIF PENGAMBILAN SAMPEL AIR DAN SEDIMEN EFISIEN EFEKTIF SESAAT ANALISA FREKWENSI ANALISA LABORATORIUM HARIAN BULANAN ANALISA FREKWENSI KURVA DURASI ? RATING SEDIMEN/GRAIN SIZE KUALITAS AIR Good Output ( GO ) BANJIR RENCANA ALIRAN RENDAH POTENSI ALIRAN(WATER AVAILABILITY) DEBIT SEDIMEN GO DATA SIAP PAKAI Garbage Out ( GO ) PERENCANAAN PENELITIAN PLTA PENGEMBANGAN SUMBER DAYA AIR DMI PENGELOLAAN IRIGASI Pemanfaatan Informasi Hidrologi Good Input ( GI ) Data Debit ada IKLIM Analisis Hidrologi INPUT HUJAN GI Data Debit tidak ada METODE HIDROLOGI Informasi Hidrologi JUMLAH POS BERAPA ?
DATA KURANG MEMADAI (metoda analisis yg dapat digunakan) METODA HIDROLOGI OPTIMISASI NON OPTIMISASI PARAMETER h. IDROLOGI SYSTEM HYDROLOGY STATISTIK DETERMINISTIK EMPIRIS ANALISA SISTIM KONSEPTUAL OPERATION RESEARCH DECISION THEORY STOCHASTIK PROBABILISTIK OPTIMISASI KOMPONEN MODEL LINEAR MODEL TERINTEGRASI FREKWENSI SERIAL KORELASI SIMULASI NONLINEAR DIRECT MODEL PHISIK METODA UNTUK - RAINFALL – RUNOFF (HUJAN – LIMPASAN) - PENELUSURAN ALIRAN METODA STATISTIK, , PROBABILISTIC, STOCHASTIC SEMI INDIRECT MODEL ANALOG RESIKO MARKOV INDIRECT MODEL HYBRIDA LINEAR/ NONLINEAR MONTE CARLO LP DP MODEL DIGITAL LUMP/ DISTRIBUTED DISCRETE / K ONINU NLP SP
HUJAN “HUJAN - DEBIT” PERIODA VERIFIKASI DEBIT PERIODA KALIBRASI HUJAN “ STOKASTIK” DEBIT PERPANJANGAN DATA TIME R HUJAN “KORELASI” DEBIT Q
Et P CWR = Et rain WR = Et + P jam rain ηp. ηs ηt RP WRS R Ot t Q 50 Q 100 Q 200 Q Qp t Q 50 Q 100 Q 200 It Q DESAIN INFRASTRUKTUR 80 % WAKTU TERJADI / TERLAMPAUI ΔS = It - Ot

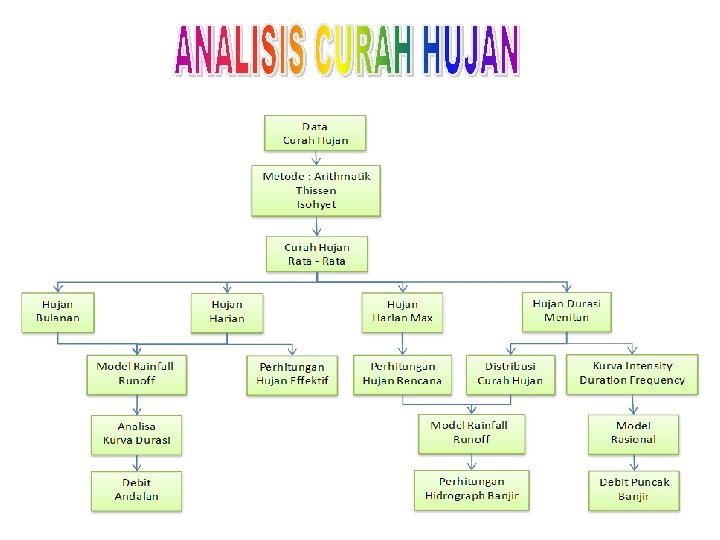

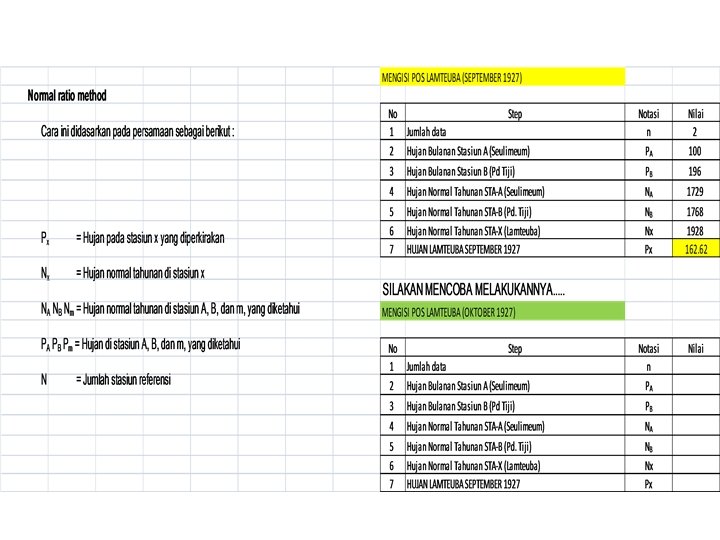

RATA – RATA CURAH HUJAN (ARITHMATIK)
RATA – RATA CURAH HUJAN (THISSEN)
RATA – RATA CURAH HUJAN (ISOHYET)
Metoda Rasional

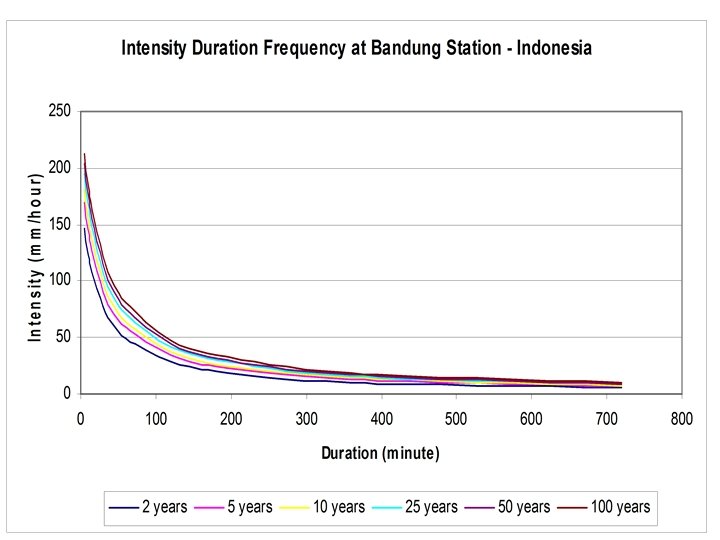

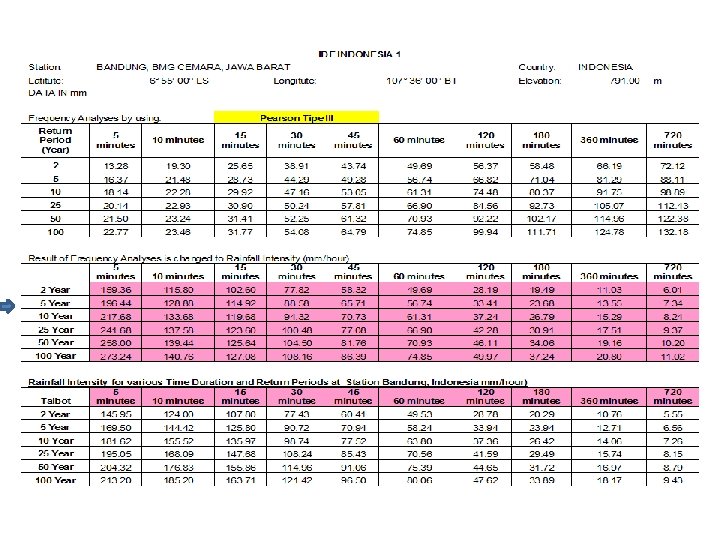

ANALISIS DISTRIBUSI HUJAN
ANALISIS ANDALAN HUJAN

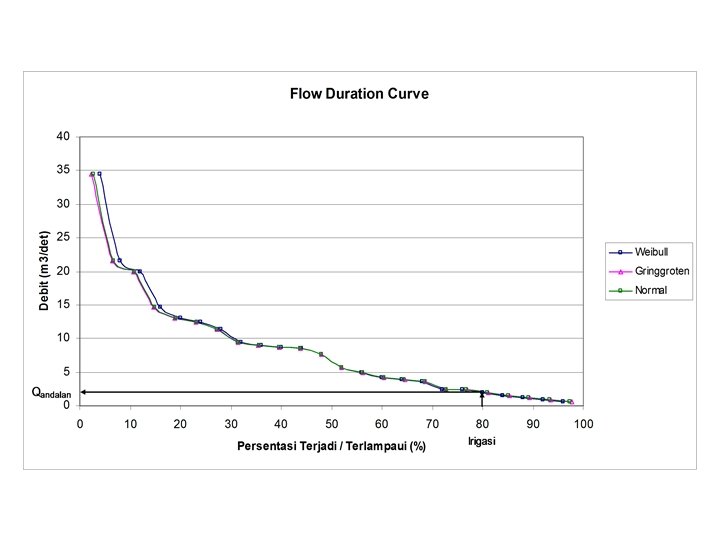

TAHAPAN / PROSEDUR DALAM PERHITUNGAN DEBIT ANDALAN / WATER AVAILABILITY RAINFALL, IKLIM DEBIT OBSERVASI = 3/8 (Blom Formula, Normal Distribusi) a= 0. 44 (Gringorten Formula, Gumble Distribusi) = 0 (Weibull Formula) = ½ (Hazen Formula) = 2/5 (Cunnane Formula) GENERATE DGN STOKASTIK RAINFALL - RUNOFF DEBIT SINTHETIS DEBIT DIURUT DARI BESAR KE KECIL HITUNG FREKWENSI FN [x(i)] = (i- ) / (N+1 -2 ) PLOT HUBUNGAN ANTARA DEBIT YG DIURUT DGN FREKWENSI Debit andalan / water availability Untuk irgasi Q 80 DIDAPAT KURVA DURASI POTENSI AIR / DEBIT ANDALAN TENTUKAN RENCANA PEMANFAATAN AIR PLTA Q 95 DAN Q 50 IRIGASI Q 80
Perhitungan Debit Andalan
Q 80 Q 95 AIR IRIGASI PLTA IRIGASI 95 PLTA

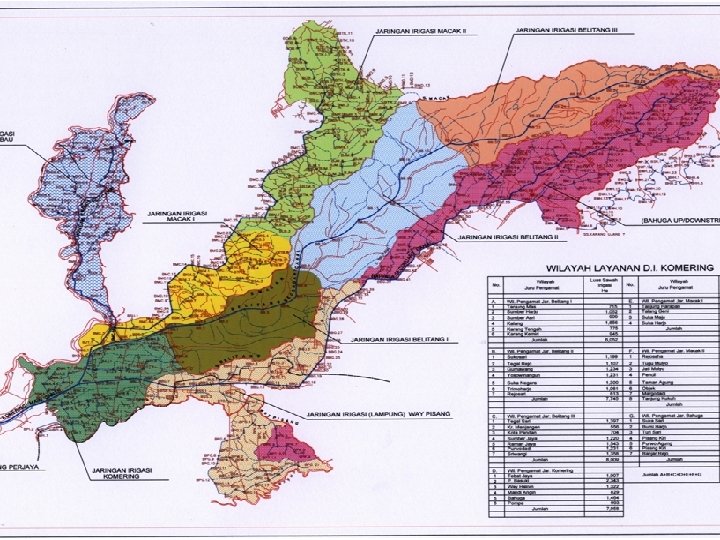

DAS KOMERING – SUMATERA SELATAN DANAU RANAU 125. 1 km 2 KOTA AGUNG A = 1288 KM 2 S. SELABUNG A = 469. 3 km 2 BD. PERJAYA di Martapura A = 4267 km 2 Min 35 m 3/s LAYANAN IRIGASI 54. 148 Ha 13. 500 Ha
Martapura D. Ranau Kt. Agung

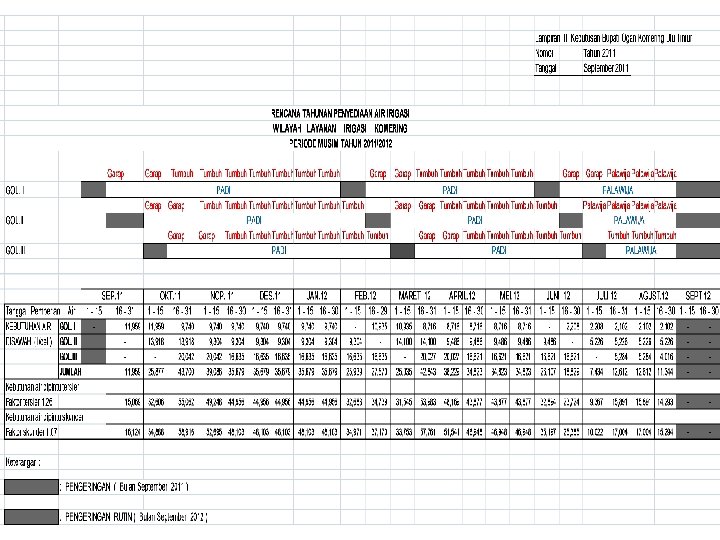

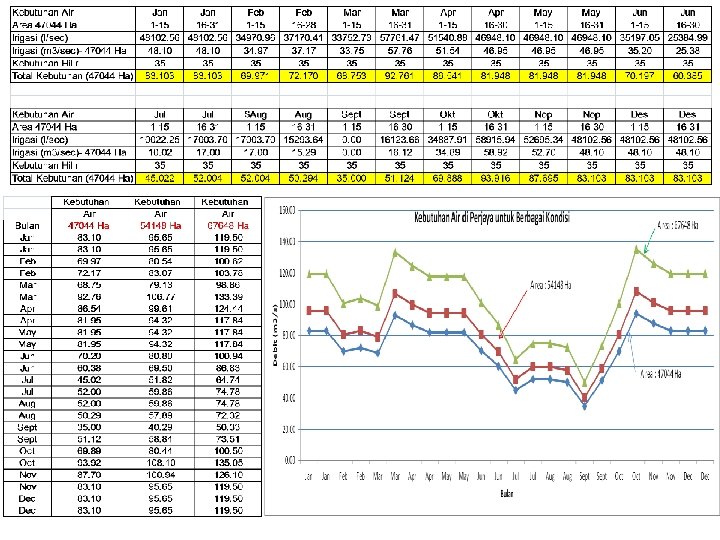

ANALISIS NERACA AIR UNTUK KEBUTUHAN IRIGASI

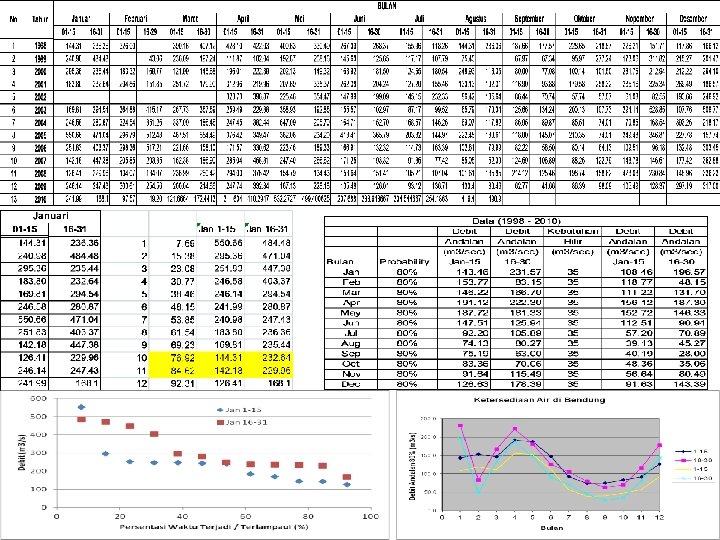

Debit Andalan 80% (m 3/sec) Ketersediaan Air di Bendung Perjaya 250. 0 200. 0 1 -15 150. 0 16 -30 100. 0 50. 0 0 1 2 3 4 5 6 Bulan 7 8 9 10 11 12

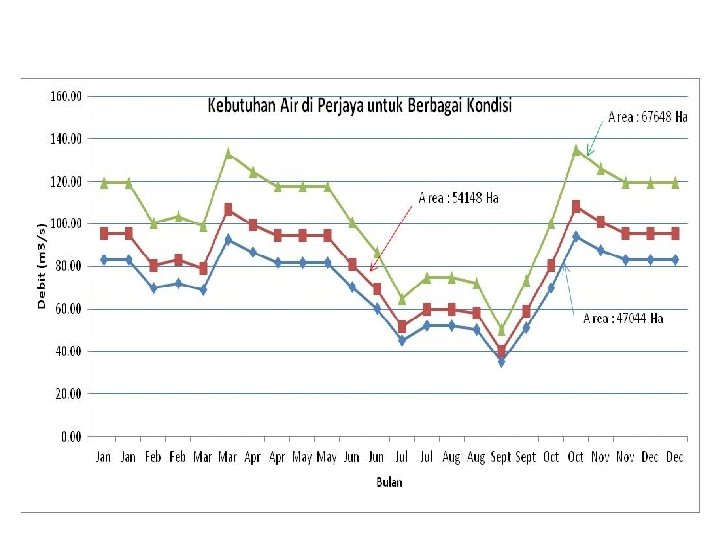

Keseimbangan Tata Air di Perjaya
Surplus Defisit Dibutuhkan Waduk Kapasitas Waduk ? Untuk Areal Irigasi 47044 Ha (Defisit Oct, 15 hari) Untuk Areal Irigasi 54148 Ha (Defisit Oct, 30 hari) Untuk Areal Irigasi 67648 Ha (Defisit Oct, Nov, Feb, Aug)

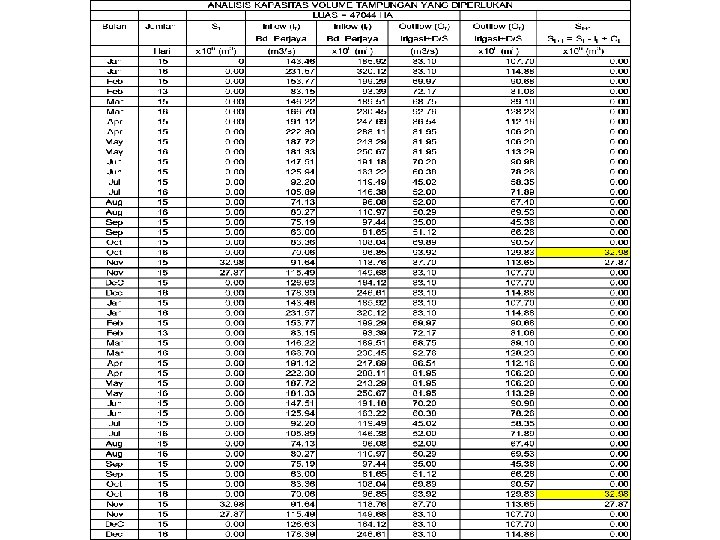

ANALISIS BESARNYA KAPASITAS TAMPUNG UNTUK PEMENUHAN KEBUTUHAN AIR
RINGKASAN KEBUTUHAN VOL TAMPUNGAN UNTUK MEMENUHI KEBUTUHAN PENGEMBANGAN IRIGASI (13. 500 HA)
ANALISIS ALOKASI AIR
