JENIS PERALATAN HIDROLOGI A HIDRO KLIMATOLOGI Penakar Curah

JENIS PERALATAN HIDROLOGI A. HIDRO KLIMATOLOGI • Penakar Curah Hujan Biasa / Rain Gauge Observer • Penakar Hujan Otomatis / Automatic Rainfall Recorder (ARR) ; ARL (Logger) • Pengukur tekanan udara / Barometer • Pengukur Kelembaban Udara manual / Cyclometer Bola Basah Bola Kering • Suhu Udara / Thermometer max & min • Pengukur Kelembaban / Hygrometer max min • Panci Pengukur Penguapan / Hook Gauge Pan Evaporation • Pengukur Arah & Kecepatan Angin / Anemometer • Pengukur Lama Penyinaran Matahari / Sun Shine Recorder • Pengukur Radiasi Matahari / Solar Radiation Recorder Actinograph B. HIDRO METRI. • Pos Duga Air Biasa (Peilschall) / Staff Gauge Obsever • Pos Duga Air Otomatis / Automatic Water Level Recorder (AWLR) / AWLL (Logger) • Pengukur Kecepatan Aliran / Current meter. • Pengukur Sedimen / Sediment Sampler • Alat Ukur Debit : Thomson, Cipoletti, Ambang lebar, Pintu Romyn, Crump weir, Parshall Flume, Crump De Gruyter.

Tipe Pos Hujan Standar Penakar Hujan Manual Umumnya luas corongnya adalah 100 cm 2. Pastikan gelas ukurnya sesuai (untuk penakar dengan luas 100 cm 2). Cara mengoperasikan: • Diukur tiap pagi sekitar jam 7: 00, • Air yang tertampung dengan gelas ukur secara bertahap sesuai kapasitas gelas ukur. • Air yang sudah diukur dibuang. • Hasil pengukuran adalah jumlah yang terukur. • Catat hasilnya pada formulir. Obrometer

Penakar Hujan Automatic Pos Hujan Otomatis tipe Hellmann Corong penangkap, luas 200 cm 2. Silinder pemutar kertas grafik (jam) Tabung pelampung Siphon, dari kaca Tabung penampung buangan Gelas ukurnya Fungsinnya: menakar curah hujan secara menerus Cara kerja alat: • Silinder pemutar terus berputar sesuai waktu (jam). • Air yang tertangkap corong masuk ke tabung pelampung, rangkaian pelampung dan pena naik, terjadi goresan pena pada kertas grafik. • Ketika air melewati ambang siphon, air dalam tabung pelampung dibuang, pelampung turun ke nol.

Penakar Hujan Automatic Pos Hujan Otomatis tipe Tipping Bucket Cara kerja alat: ARR tipping bucket yang ada umumnya sistem digital, sistem analog pernah ada tetapi sulit dijumpai. • Air yang tertangkap di corong terkumpul masuk dan diterima salah satu dari sepasang wadah (bucket). • Bila capasitas wadah (umumnya 0, 5 mm hujan) telah tercapai maka wadah menjungkit ke arah dirinya untuk membuang isinya. Sementara wadah pasangannya menggantikan sebagai penerima air dari corong. • Begitu seterusnya sampai hujan berhenti. • Ketika menjungkit, magnit memicu sensor yang ditransformasi menjadi data digital yang kemudian disimpan dalam data logger dan atau dikirimkan lewat telemetri. Kapasitas wadah (bucket) umumnya 0, 5 mm hujan, bila berjungkit sekali berarti hujan 0, 5 mm, bila 2 kali berarti 1 mm, dst.

Pencatat Duga Air Manual Mistar Duga / Peilskal Maksud pemasangan adalah untuk mengetahui level muka air: • Di laut/muara berkait dengan pasang surut dan navigasi. • Di sungai berkait dengan debit aliran, peringatan banjir. • Di waduk berkait dengan volume air tertampung dan debit pelimpah. Pemasangan: Pengoperasian: • Skala dibaca secara manual pada muka airnya, hasilnya ditulis pada formulir. • Frekuensi pembacaan sesuai jadwal. 1. Umumnya dipasang tegak, ditempelkan pada tiang yang kuat atau pilar. 2. Bila dipasang miring skalanya harus disesuaikan. 3. Datum (level nol) harus diikatkan pada patok tetap agar bila hilang dapat dipasang lagi dengan posisi yang sama.

Pencatat Duga Air Automatic Water Level Recorder (AWLR) Maksud pemasangan adalah untuk mencatat level muka air secara menerus. Perlu difahami bahwa alat otomatis ini adalah untuk membantu membaca dan mencatat peilskal secara menerus. Jadi yang utama adalah peilskal. Hasil rekaman yang dilakukan oleh alat otomatis harus disesuaikan dengan hasil bacaan peilskal.

Peralatan Duga Air Automatic Macam AWLR • Menggunakan Pelampung • Menggunakan Tekanan • Menggunakan Radar • Analaog (kertas grafik) • Digital : ₋ data logger ₋ telemetri AWLR Logger, Tekanan Air AWLR Analog, Pelampung AWLR Logger, Pelampung AWLR Logger, Tekanan Air AWLR Radar

Pencatat Duga Air Macam AWLR Konstruksi AWLR tipe Konsol AWLR S. Bogowonto di Bener

Skema Profil Pencatat Duga Air Macam AWLR Konstruksi AWLR tipe Sumuran Konstruksi AWLR tekanan gelembung

Data Grafik AWLR Pola Grafik AWLR yang benar Muka air ‘base flow’ cenderung kembali ke level semula • Grafik data yang bagus mudah diolah, sebaliknya yang banyak masalah sulit diolah, apa lagi kalau tidak ada kontrol dan penjelasan. Perhatikan: • Pola banjir : naik terjal dan turun melandai. • Level muka air ‘base flow’ (aliran dasar) cenderung kembali ke level semula. Bila pola jejak AWLR tidak seperti pola ini maka harus dicurigai dan diverifikasi, serta diberi penjelasan.

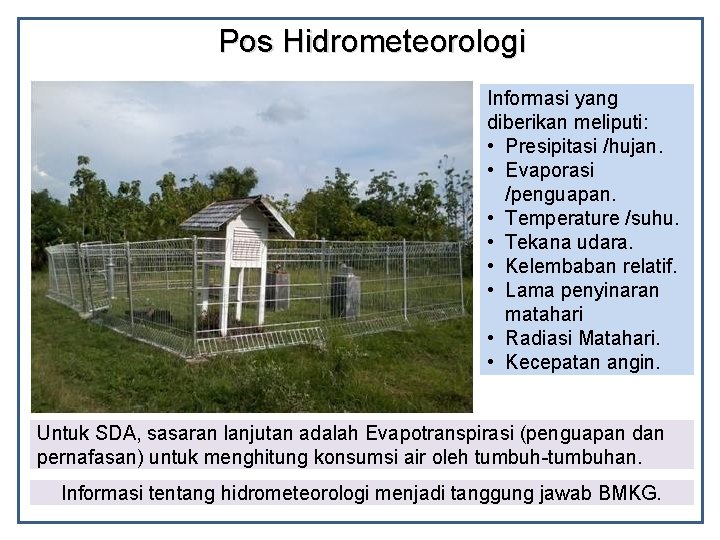

Pos Hidrometeorologi Informasi yang diberikan meliputi: • Presipitasi /hujan. • Evaporasi /penguapan. • Temperature /suhu. • Tekana udara. • Kelembaban relatif. • Lama penyinaran matahari • Radiasi Matahari. • Kecepatan angin. Untuk SDA, sasaran lanjutan adalah Evapotranspirasi (penguapan dan pernafasan) untuk menghitung konsumsi air oleh tumbuh-tumbuhan. Informasi tentang hidrometeorologi menjadi tanggung jawab BMKG.

Skema Pos Hidrometeorologi

PERALATAN 1. KLIMATOLOGI Pan Evaporasi Klas A Still Well Fungsi : Tempat Hook Gauge dan Penahan gelombang air dalam panci. Hook gauge Fungsi : Mengukur level muka air Pan Ukuran : Tinggi : 254 mm, Diameter : 1206 mm Ada tipe lain: dengan fix point gauge (ujung tetap) dan canting Prinsip kerja alat • Penguapan menyebabkan berkurangnya ketebalan air. • Hujan menyebabkan bertambahnya ketebalan air. • Tinggi penguapan adalah berkurangnnya level air ditambah tingginya hujan.

PERALATAN 2. KLIMATOLOGI Sangkar Meteo Untuk menyimpan alat-alat yang perlu terlindung, yang terpenting adalah Psychrometer dan Thermometer Psychrometer Standar, terdiri: • Thermometer bola masah • Thermometer bola kering • Tempat air dan sumbu • Kipas

PERALATAN 3. KLIMATOLOGI Psychrometer Ada banyak tipe psycrometer Cara mengoperasikan alat • Selimut pada thermometer bola basah dibasahi dulu. • Putar psychrometer sekitar ½ - 1 menit dengan kecepatan 4 putaran perdetik. • Segera baca suhu thermometer bola basah dan juga thermometer bola kering. • Catat hasil bacaan pada formulir. Sling Psychrometer

PERALATAN 4. KLIMATOLOGI Sun Shine Recorder Komponen: • Bola kaca • As bola • Kartu berskala • Alur untuk kartu • Skala untuk menyesuaikan lokasi garis lintang • Plat dasar atas • Plat dasar bawah Tipe: MK 3 A untuk < 40° LU/LS MK 3 B untuk 25° - 45° LU/LS MK 3 C untuk 45° - 65° LU/LS Prinsip kerja alat: • Sinar matahari yang menimpa bola kaca akan difokuskan ke kertas berskala sehingga kertas hangus. • Lama penyinaran matahari dapat dihitung pada kertas berskala dari yang hangus.

Peralatan 5. Pengukur Kecepatan Aliran Current Meter digunakan untuk mengukur arus sungai secara langsung di lapangan Perlengkapan current meter terdiri dari : Satu set peralatan Current meter Standar Pendukung Water Sample U S D H 4 8 U S D H 5 9 U S D 7 4 Botom Grab Bed Load Sample Boat Crane Bridge Crane Perlengkapan Inti • Body Current meter • Propeler (baling-baling) • Ekor current meter • Kabel kontak • Counter • Pengarah • Pemberat (Bandul) • Stop Watch • Sonding Reel • Tongkat Duga (Stang) • Meet Cable

Peralatan yg digunakan saat terjadi banjir
