Matériaux du génie électrique 1. Propriétés générales des cristaux Matériaux du génie électrique FILS, 2014 -2015, 1231 F Prof. dr. ing. Florin Ciuprina

Propriétés générales des cristaux Structure du cours Chapitre Contenu I Propriétés générales des cristaux 1 Corps cristallins Etats des corps Réseaux cristallins Défauts des réseaux cristallins 2 Electrons dans les cristaux Modèles (classique si quantiques) de l’électron. Bandes d’énergie associées aux corps cristallins. Classification des matériaux en conducteurs, semiconducteurs et isolants. II Conduction électrique 3 Conduction électrique des métaux. Conduction aux températures usuelles Supraconductivité électrique. 4 Conduction électrique des semiconducteurs Mécanismes de conduction. Expressions des conductivités intrinsèque et extrinsèques 5 Conduction électrique des isolants solides Conduction en champs usuels (Conduction électronique, Conduction ionique), Conduction en champs intenses (Claquage des isolants solides). III Propriétés diélectriques 6 Polarisation électrique Types de polarisation Polarisation en champs harmoniques. Pertes diélectriques. IV Propriétés magnétiques 7 Types de magnétisme Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux Bibliographie n n n n F. Ciuprina, Science des matériaux de l’électrotehnique– Notes de cours, UPB, 2001, Ed. Printech (www. elmat. pub. ro/~florin) Philippe Robert, Matériaux de l’électrotehnique, Presses Polytechniques Romandes, Lausanne, 1989. F. Ciuprina, Materiale electrotehnice – fenomene si aplicatii, Ed. Printech, 2007 (en roumain) P. V. Notingher, Materiale pentru electrotehnica, POLITEHNICA PRESS, Bucuresti, 2005. (en roumain) A. Ifrim, P. Notingher, Materiale electrotehnice, Ed. Didactica si Pedagogica, 1992. L. Solymar, D. Walsh, Electrical Properties of Materials, Oxford University Press, 2004. B. Streetman, S. Banerjee, Solid state Electronic Devices, Prentice Hall, 2005 http: //www. superconductors. org/. Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux Mode d’evaluation n Laboratoire: Testes intermédiaires: Examen final (écrit et oral): 30 p; 20 p; 50 p. Conditions minimales pour passer l’examen: n effectuer tous les travaux de laboratoire, n accumulation de minimum 50 p Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux Structure du cours Chapitre Contenu I Propriétés générales des cristaux 1 Corps cristallins Etats des corps Réseaux cristallins Défauts des réseaux cristallins 2 Electrons dans les cristaux Modèles (classique si quantiques) de l’électron. Bandes d’énergie associées aux corps cristallins. Classification des matériaux en conducteurs, semiconducteurs et isolants. II Conduction électrique 3 Conduction électrique des métaux. Conduction aux températures usuelles Supraconductivité électrique. 4 Conduction électrique des semiconducteurs Mécanismes de conduction. Expressions des conductivités intrinsèque et extrinsèques 5 Conduction électrique des isolants solides Conduction en champs usuels (Conduction électronique, Conduction ionique), Conduction en champs intenses (Claquage des isolants solides). III Propriétés diélectriques 6 Polarisation électrique Types de polarisation Polarisation en champs harmoniques. Pertes diélectriques. IV Propriétés magnétiques 7 Types de magnétisme Matériaux du génie électrique, FILS, 1231 F

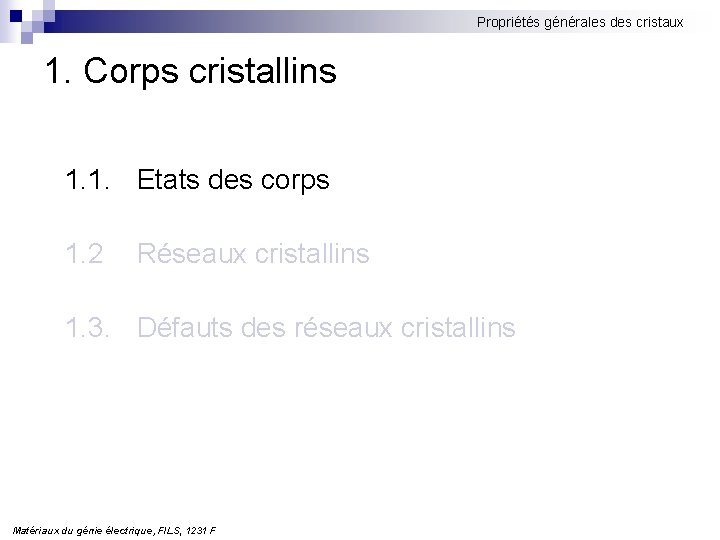

Propriétés générales des cristaux 1. Corps cristallins 1. 1. Etats des corps 1. 2 Réseaux cristallins 1. 3. Défauts des réseaux cristallins Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. Corps cristallins 1. 1. Etats des corps 1. 2 Réseaux cristallins 1. 3. Défauts des réseaux cristallins Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 1. Etats des corps A. Niveau macroscopique: n Etat gazeux n Etat condense Gaz: - liquide - solide interactions faibles entre les particules constitutives (molécules, atomes), n’ont ni forme ni volume bien défini. Liquides: forces intermoléculaires plus fortes qu’aux gaz, le volume est bien défini, la forme n’est pas bien défini. Solides: forces fortes entre les particules (atomes, ions, molécules), forme et volume bien définis. Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 1. Etats des corps B. Niveau microscopique: n Etat cristallin n Etat amorphe Energie libre: F = W - TS Corps cristallins: ordre locale, ordre à distance Corps amorphes: ordre locale, désordre à distance Corps partiellement cristallins: régions amorphes (B) et régions cristallines (A) Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 1. Etats des corps Types de cristaux: n ioniques (Na. Cl) covalentes (Ge, Si) metalliques (Cu, Ag) moleculaires (à liaisons Van der Waals, ex. parafine) n à liaisons d’hydrogene n n n Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. Corps cristallins 1. 1. Etats des corps 1. 2 Réseaux cristallins 1. 3. Défauts des réseaux cristallins Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 2. Réseaux cristallins Réseau cristallin: succession régulière de points dans l’espace, nommes noeuds. Structure cristalline: association noeud - particule. Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 2. Réseaux cristallins Systemes cristallins: Matériaux du génie électrique, FILS, 1231 F

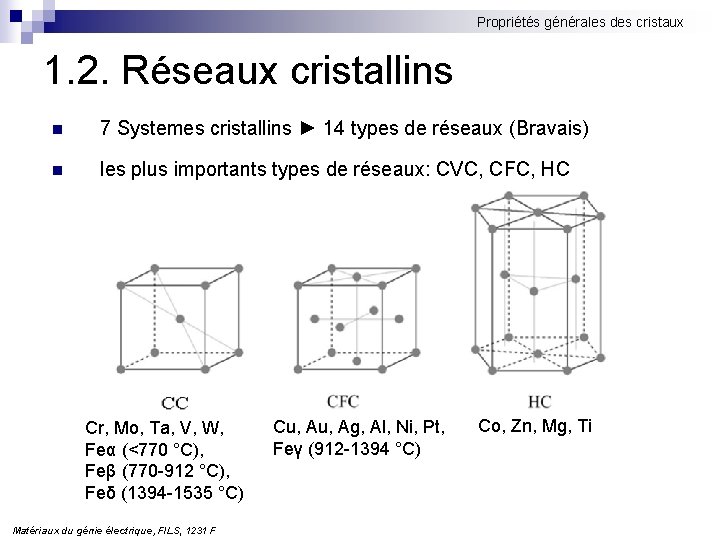

Propriétés générales des cristaux 1. 2. Réseaux cristallins n 7 Systemes cristallins ► 14 types de réseaux (Bravais) n les plus importants types de réseaux: CVC, CFC, HC Cr, Mo, Ta, V, W, Feα (<770 °C), Feβ (770 -912 °C), Feδ (1394 -1535 °C) Matériaux du génie électrique, FILS, 1231 F Cu, Ag, Al, Ni, Pt, Feγ (912 -1394 °C) Co, Zn, Mg, Ti

Propriétés générales des cristaux 1. Corps cristallins 1. 1. Etats des corps 1. 2 Réseaux cristallins 1. 3. Défauts des réseaux cristallins Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 3. Défauts des réseaux cristallins n Cristal idéal = sans défauts; à T = 0 K n Cristal réel = avec défauts; à T > 0 K Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 3. Défauts des réseaux cristallins n ponctuels (zerodimensionels); n liniaires (unidimensionels); n de surface (bidimensionels); n de volume (tridimensionels). Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 3. Défauts des réseaux cristallins n Défauts ponctuels: ¨ ¨ ¨ noeud vacant (lacune), particule interstitielle particule d’impureté (interstitielle, de substitution) F-F’ = défaut Frenkel , (Al) Iacov Ilici Frenkel (1894 -1952) physicien russe S = défaut Schottky , (Al) Walter Schottky (1886 -1976) physicien allemand Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 3. Défauts des réseaux cristallins n Défauts liniaires: dislocations ¨ n n de type vis de type coin plan supplementaire centre de la dislocation direction de deplacement de la dislocation Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 3. Défauts des réseaux cristallins n Défauts de surface: défaut de surface grains cristallins Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 1. 3. Défauts des réseaux cristallins n Défauts de volume: cavités, ¨ inclusions de corps étrangers, ¨ fissures. ¨ Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux Structure du cours Chapitre Contenu I Propriétés générales des cristaux 1 Corps cristallins Etats des corps Réseaux cristallins Défauts des réseaux cristallins 2 Electrons dans les cristaux Modèles (classique si quantiques) de l’électron. Bandes d’énergie associées aux corps cristallins. Classification des matériaux en conducteurs, semiconducteurs et isolants. II Conduction électrique 3 Conduction électrique des métaux. Conduction aux températures usuelles Supraconductivité électrique. 4 Conduction électrique des semiconducteurs Mécanismes de conduction. Expressions des conductivités intrinsèque et extrinsèques 5 Conduction électrique des isolants solides Conduction en champs usuels (Conduction électronique, Conduction ionique), Conduction en champs intenses (Claquage des isolants solides). III Propriétés diélectriques 6 Polarisation électrique Types de polarisation Polarisation en champs harmoniques. Pertes diélectriques. IV Propriétés magnétiques 7 Types de magnétisme Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. Electrons dans les cristaux Conduction électrique n n phénomène de déplacement ordonné des porteurs de charge électrique dans un matériau sous l’action du champ électrique est due aux: v électrons (métaux, semiconducteurs, isolants); v ions (isolants) Conductivité électrique n σ [S/m], σ > 0 n grandeur physique qui caractérise la capacité d’un matériau de conduire le courant électrique n J = σ E = loi de la conduction électrique n ρ = 1/σ = résistivité électrique, ρ [Ω m] Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. Electrons dans les cristaux Question: Qu’est-ce qu’un électron? Reponses: Modèles- classique - quantiques Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. Electrons dans les cristaux 2. 1. Modèle classique de l’électron 2. 2 Modèles quantiques. Ondes associées aux électrons 2. 3. Systèmes de particules. Nombres quantiques 2. 4. Etats des électrons dans les cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. Electrons dans les cristaux 2. 1. Modèle classique de l’électron 2. 2 Modèles quantiques. Ondes associées aux électrons 2. 3. Systèmes de particules. Nombres quantiques 2. 4. Etats des électrons dans les cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 1. Modèle classique de l’électron ELECTRON = boule minuscule de rayon r ≈ 2, 82 · 10− 5 Å Matériaux du génie électrique, FILS, 1231 F Ernest Rutherford (1871 -1937) Niels Bohr (1885 -1962) physicien britannique physicien danois

Propriétés générales des cristaux 2. Electrons dans les cristaux 2. 1. Modèle classique de l’électron 2. 2 Modèles quantiques. Ondes associées aux électrons 2. 3. Systèmes de particules. Nombres quantiques 2. 4. Etats des électrons dans les cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 2 Modèles quantiques. Ondes associées aux électrons électron ou onde Louis de Broglie ( 1892 - 1987) Erwin Schrödinger (1887 - 1961) physicien français physicien allemand – fonction d’onde = solution de l’équation de Schrödinger: Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. Electrons dans les cristaux 2. 1. Modèle classique de l’électron 2. 2 Modèles quantiques. Ondes associées aux électrons 2. 3. Systèmes de particules. Nombres quantiques 2. 4. Etats des électrons dans les cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 3 Systèmes de particules. Nombres quantiques Systèmes de particules n n noyaux + électrons = système de N particules. les états du système sont décrits par la fonction d’onde solution de l’équation de Schrödinger: qui est = densité de probabilité de la présence de la première particule du système dans le voisinage d’un point donne M 1(x 1, y 1, z 1), de la deuxième particule dans le voisinage du point M 2(x 2, y 2, z 2) etc. n =Π , = expressions approximatives Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 3 Systèmes de particules. Nombres quantiques dépendent dans les états stationnaires de 4 nombres quantiques: nombre quantique principal n n ¨ ¨ détermine les valeurs de l’énergie de l’électron n = 1, 2, 3, … nombre quantique secondaire l n ¨ ¨ détermine les valeurs du moment cinétique orbital et du moment magnétique orbital de l’électron l = 0, 1, 2, 3, …, n-1 nombre quantique magnétique ml n ¨ ¨ détermine les valeurs de la projection du moment cinétique orbital et de la projection du moment magnétique orbital sur une direction arbitraire (souvent la direction du champ magnétique extérieur) ml = 0, ± 1, ± 2, …, ±l nombre quantique de spin ms n ¨ ¨ détermine les valeurs de la projection du moment cinétique de spin et de la projection du moment magnétique de spin sur une direction arbitraire (souvent la direction du champ magnétique extérieur) ms = ± ½ Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 3 Systèmes de particules. Nombres quantiques n, l, ml - déterminent un état orbital de l’électron n, l, ms - déterminent un état quantique de l’électron n Principe de l’exclusion de Pauli: Dans un système formé des particules ayant le nombre quantique de spin ms demi-entier (électrons, protons, neutrons), dans un état etat quantique on peut trouver une seule particule composante du système. Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. Electrons dans les cristaux 2. 1. Modèle classique de l’électron 2. 2 Modèles quantiques. Ondes associées aux électrons 2. 3. Systèmes de particules. Nombres quantiques 2. 4. Etats des électrons dans les cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 4. Etats des électrons dans les cristaux Hypothèses simplificatrices: n électrons indiscernables, la fonction d’onde associée a un électron décrit les états de chaque électron du cristal. n cristaux unidimensionnels. n ions immobiles dans les noeuds (il existe, pourtant, une interaction electron-ion due au champ électrique produit par les ions). n il existe une interaction entre les électrons étudiés et le champ électrique produit par autres électrons. Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 4. Etats des électrons dans les cristaux Approximation des électrons libres Hypothèses: n les électrons n’interagissent pas avec les ions des noeuds du réseau → n condition de cyclicité (Born): Matériaux du génie électrique, FILS, 1231 F (x) = (x+L)

Propriétés générales des cristaux 2. 4. Etats des électrons dans les cristaux Approximation des électrons quasilibres Hypothèses: les électrons interagissent avec les ions des noeuds du réseau → réflexions Bragg lorsque: , pour le cristal unidimensionnel Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 4. Etats des électrons dans les cristaux Approximation des électrons quasilibres → ondes stationnaires: = = Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 4. Etats des électrons dans les cristaux Approximation des électrons quasilibres Masse effective de l’electron: Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 4. Etats des électrons dans les cristaux Approximation des électrons fortement liés Hypothèses: n fonction d’onde de type Heitler-London Matériaux du génie électrique, FILS, 1231 F

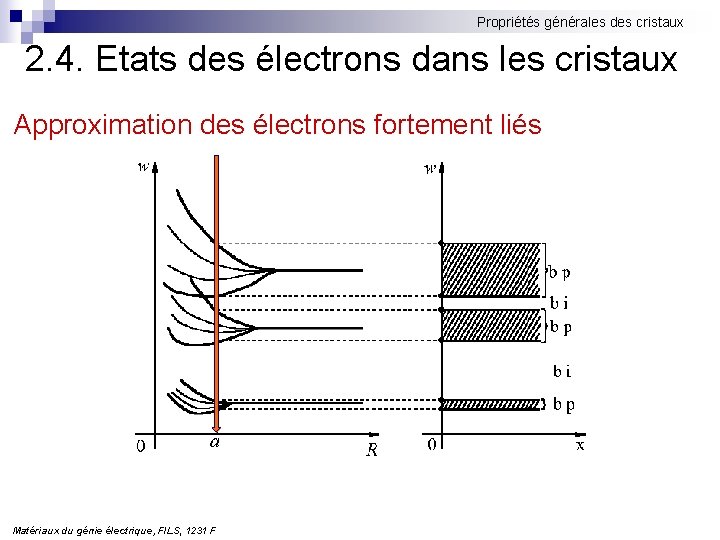

Propriétés générales des cristaux 2. 4. Etats des électrons dans les cristaux Approximation des électrons fortement liés Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 4. Etats des électrons dans les cristaux Approximation des électrons fortement liés Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. Electrons dans les cristaux 2. 1. Modèle classique de l’électron 2. 2 Modèles quantiques. Ondes associées aux électrons 2. 3. Systèmes de particules. Nombres quantiques 2. 4. Etats des électrons dans les cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Statistique Fermi-Dirac E = 0, équilibre thermique: E ≠ 0, équilibre thermique: Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Conducteurs, semiconducteurs, isolants isolant wi = > 3 - 5 e. V Matériaux du génie électrique, FILS, 1231 F semiconducteur intrinsèque wi = 10 -2 – 10 -1 e. V

Propriétés générales des cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Conducteurs, semiconducteurs, isolants semiconducteur intrinsèque wi = 10 -2 – 10 -1 e. V Matériaux du génie électrique, FILS, 1231 F tip n tip p semiconducteurs extrinsèques wi = 0. 5 – 1. 5 e. V

Propriétés générales des cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Conducteurs, semiconducteurs, isolants métal monovalent Matériaux du génie électrique, FILS, 1231 F métal bivalent

Propriétés générales des cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Concentration des électrons dans une bande permise: - concentration des niveaux orbitaux dans - densité d’états Matériaux du génie électrique, FILS, 1231 F

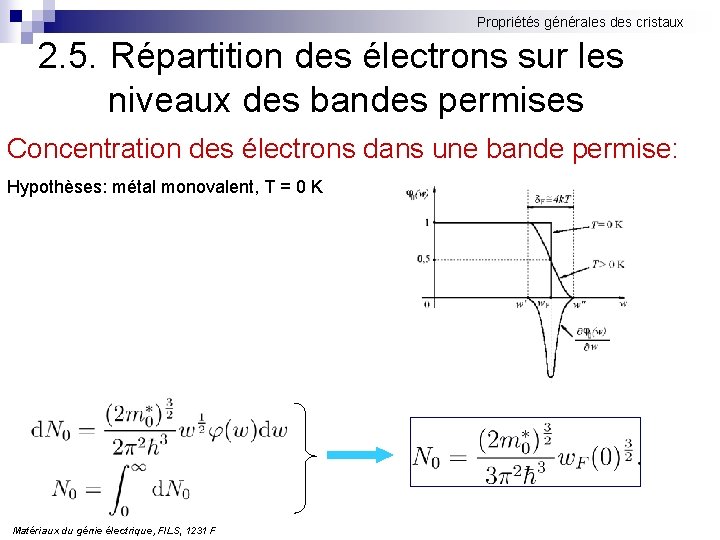

Propriétés générales des cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Concentration des électrons dans une bande permise: Hypothèses: métal monovalent, T = 0 K Matériaux du génie électrique, FILS, 1231 F

Propriétés générales des cristaux 2. 5. Répartition des électrons sur les niveaux des bandes permises Concentration des électrons dans une bande permise: Hypothèses: métal monovalent, T = 0 K Aux températures usuelles: Matériaux du génie électrique, FILS, 1231 F
