Gestion des propriétés Les propriétés des conceptions sont des données qui vont compléter leurs définitions Elles contiennent des informations autre que géométriques Ø Ø Ø Ø auteur date de création process de fabrication normes à respecter matériau poids … Elles figurent notamment dans les mises en plan et les nomenclatures et peuvent faire l’objet de calculs P. Mihailovic 1

Gestion des propriétés Fichier/Propriétés P. Mihailovic 2

Gestion des propriétés 3 types de propriétés Propriétés génériques P. Mihailovic 3

Gestion des propriétés 3 types de propriétés Propriétés propres à la pièce et donc communes aux configurations P. Mihailovic 4

Gestion des propriétés 3 types de propriétés Propriétés dépendantes de chaque configuration P. Mihailovic 5

Gestion des propriétés regroupe toutes les propriétés créées La fenêtre Il est possible de créer les propriétés personnaliser ou spécifiques à la configuration dans cette fenêtre mais … P. Mihailovic 6

Gestion des propriétés éditeur de formulaire de propriétés (personnaliser ou spécifiques à la configuration) < 2013 et en plus si > 2013 P. Mihailovic 7

Gestion des propriétés 4 types de formulaire pour 4 types d’usage P. Mihailovic 8

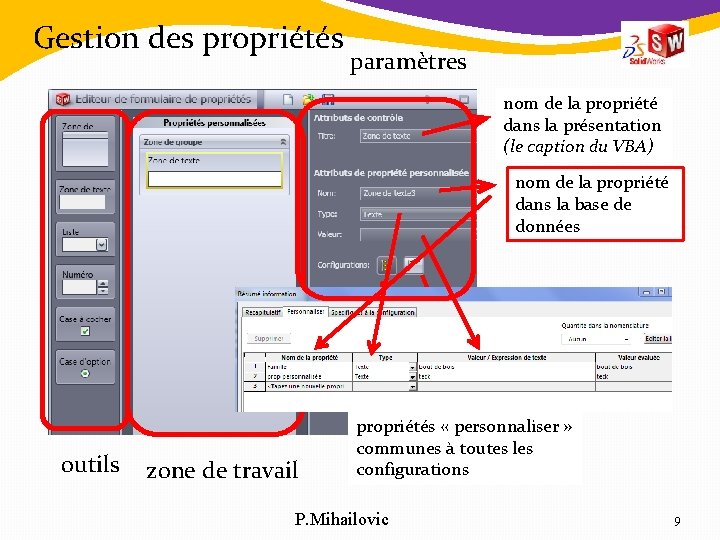

Gestion des propriétés paramètres nom de la propriété dans la présentation (le caption du VBA) nom de la propriété dans la base de données propriétés spécifiques à la configuration outils zone de travail propriétés « personnaliser » communes à toutes les configurations P. Mihailovic 9

Gestion des propriétés formulaire de propriétés ainsi créé P. Mihailovic 10

Gestion des propriétés Exemple formulaire 1 comportant deux champs pièce 1. champ propre à la pièce et renseigné automatiquement à partir des données Solid Works 2. Matériau champ spécifique à chaque configuration et renseigné automatiquement à partir des données Solid Works P. Mihailovic 11

Gestion des propriétés formulaire 2 comportant deux champs 1. dessiné par champ propre à la pièce et renseigné manuellement par l’utilisateur 2. date de création champ spécifique à chaque configuration et renseigné manuellement par l’utilisateur P. Mihailovic 12

Gestion des propriétés formulaire 1 formulaire 2 pas d’accès c’est le nom du fichier menu déroulant pour le choix du matériau texte libre P. Mihailovic possibilité d’utiliser le calendrier Windows 13

Gestion des propriétés issue du formulaire 1 issue du formulaire 2 P. Mihailovic propriété SW-Material de la configuration Défaut de la Pièce 3. SLDPRT 14

Gestion des propriétés 2 problèmes éditeur de formulaires 1. création de propriétés ou fenêtre résumé information les propriétés créées dans la fenêtre le sont en dehors de tout formulaire 2. formulaires définissant des propriétés ayant des noms identiques mais des définitions différentes P. Mihailovic ambiguïtés rédhibitoire s 15

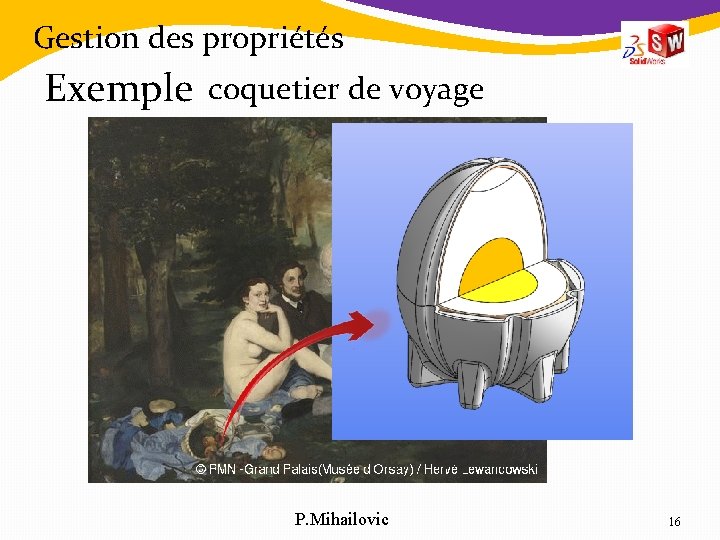

Gestion des propriétés Exemple coquetier de voyage P. Mihailovic 16

Gestion des propriétés P. Mihailovic 17

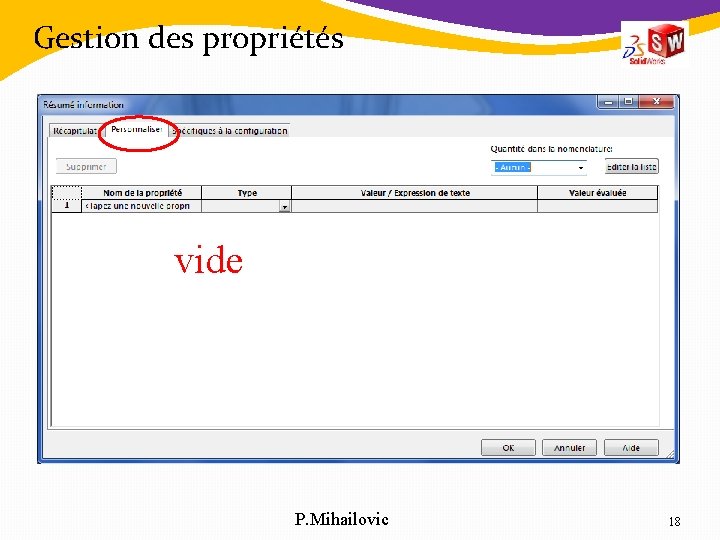

Gestion des propriétés vide P. Mihailovic 18

Gestion des propriétés vide P. Mihailovic 19

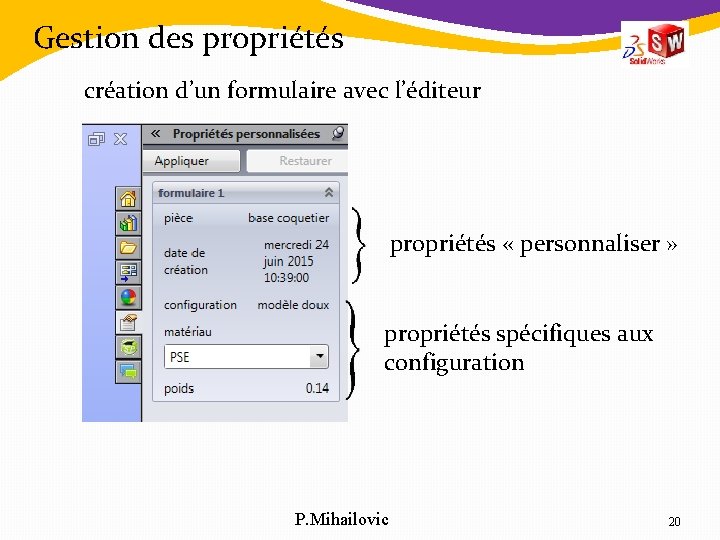

Gestion des propriétés création d’un formulaire avec l’éditeur propriétés « personnaliser » propriétés spécifiques aux configuration P. Mihailovic 20

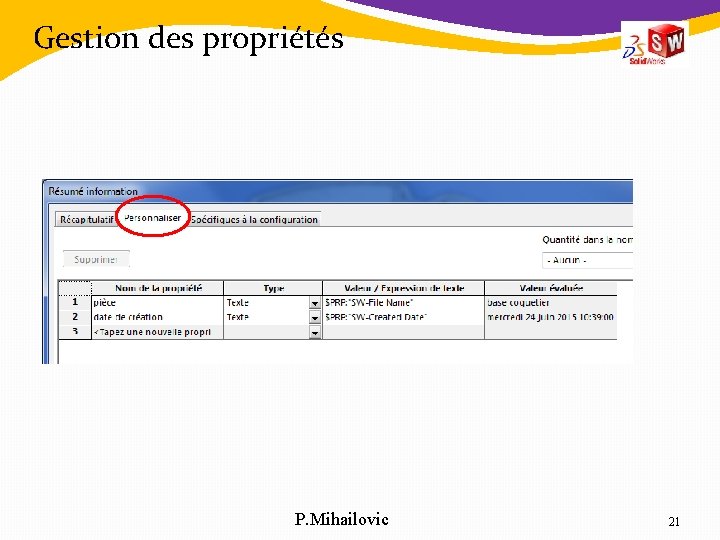

Gestion des propriétés P. Mihailovic 21

Gestion des propriétés P. Mihailovic 22

Gestion des propriétés Utilisation des propriétés pour l’écriture de notes liées P. Mihailovic 23

Gestion des propriétés note dans l’espace graphique d’une pièce insertion/annotation/note c’est la pièce X. sldprt emplacement actuelle de la zone de texte de la note P. Mihailovic propriétés créées par le propriétés système formulaire de Solid. Works pièce X. prtprp relatives à une 24

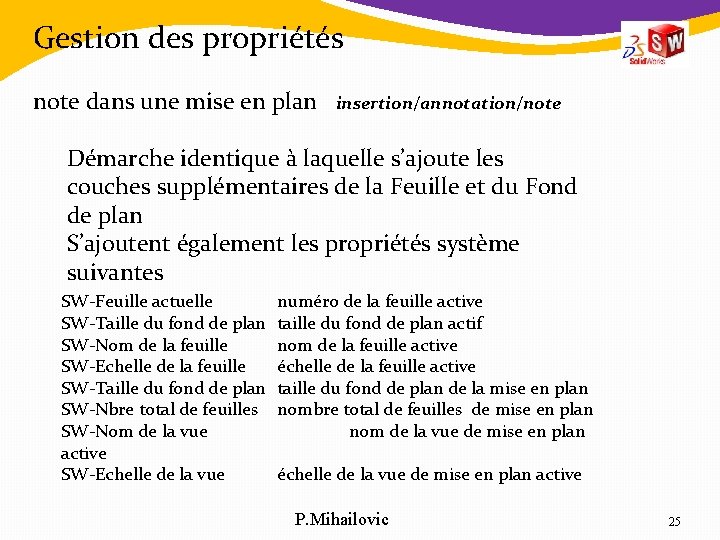

Gestion des propriétés note dans une mise en plan insertion/annotation/note Démarche identique à laquelle s’ajoute les couches supplémentaires de la Feuille et du Fond de plan S’ajoutent également les propriétés système suivantes SW-Feuille actuelle SW-Taille du fond de plan SW-Nom de la feuille SW-Echelle de la feuille SW-Taille du fond de plan SW-Nbre total de feuilles SW-Nom de la vue active SW-Echelle de la vue numéro de la feuille active taille du fond de plan actif nom de la feuille active échelle de la feuille active taille du fond de plan de la mise en plan nombre total de feuilles de mise en plan nom de la vue de mise en plan échelle de la vue de mise en plan active P. Mihailovic 25

Gestion des propriétés note en création propriétés créées par l’éditeur de formulaires type « mise en plan » X. drwprp propriétés système (pièce + spécifiques mise en plan) P. Mihailovic 26

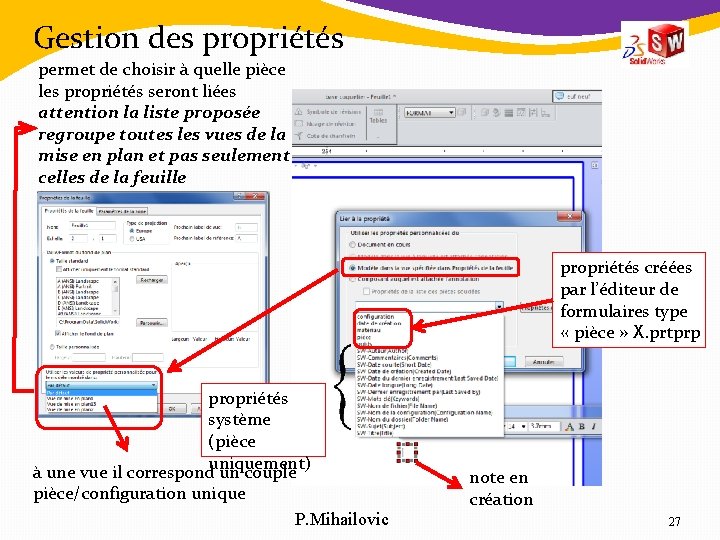

Gestion des propriétés permet de choisir à quelle pièce les propriétés seront liées attention la liste proposée regroupe toutes les vues de la mise en plan et pas seulement celles de la feuille propriétés créées par l’éditeur de formulaires type « pièce » X. prtprp propriétés système (pièce à une vue il corresponduniquement) un couple pièce/configuration unique P. Mihailovic note en création 27

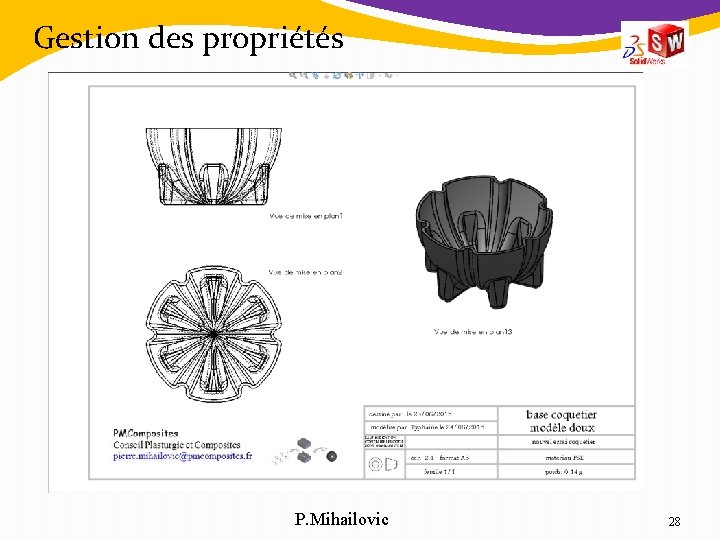

Gestion des propriétés P. Mihailovic 28

Gestion des propriétés P. Mihailovic 29

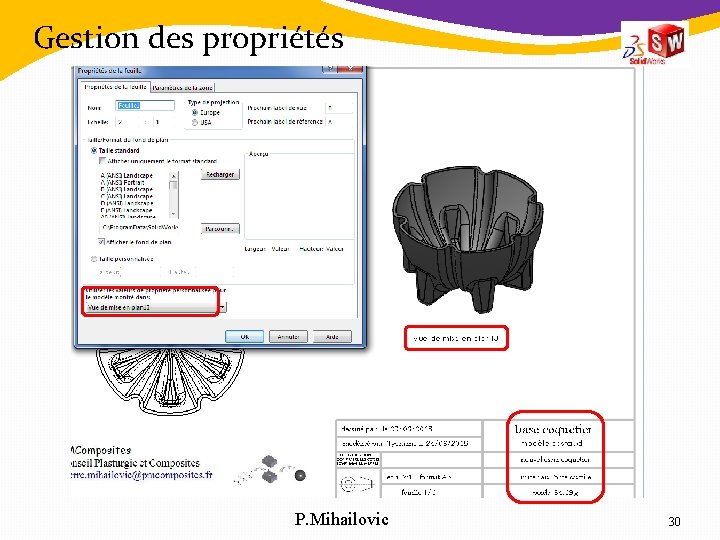

Gestion des propriétés P. Mihailovic 30

Gestion des propriétés P. Mihailovic 31
