Propriétés des matériaux : Les Traitements Thermiques DUGUET Benjamin PECOITS Matthieu IFI 2007 Avril 2006

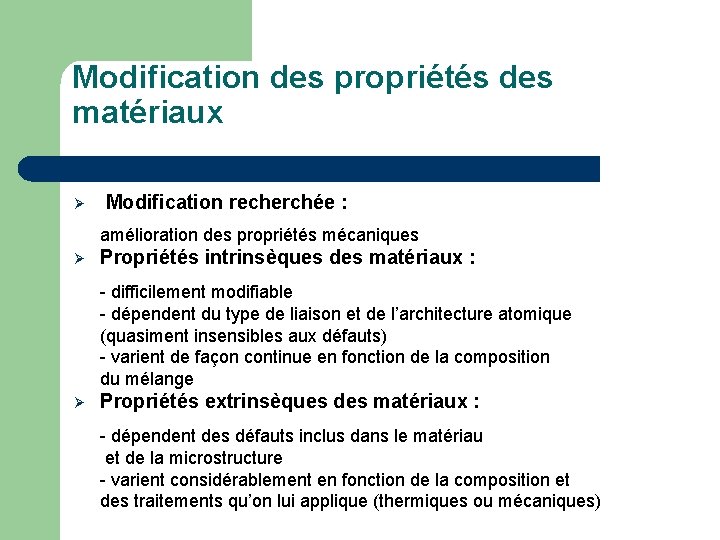

Modification des propriétés des matériaux Ø Modification recherchée : amélioration des propriétés mécaniques Ø Propriétés intrinsèques des matériaux : - difficilement modifiable - dépendent du type de liaison et de l’architecture atomique (quasiment insensibles aux défauts) - varient de façon continue en fonction de la composition du mélange Ø Propriétés extrinsèques des matériaux : - dépendent des défauts inclus dans le matériau et de la microstructure - varient considérablement en fonction de la composition et des traitements qu’on lui applique (thermiques ou mécaniques)

Modification des propriétés des matériaux Ø Les traitements thermiques - faire subir des transformations de structure grâce à des cycles prédéterminés de chauffage et de refroidissement afin d'en améliorer les caractéristiques mécaniques : dureté, ductilité, limite d'élasticité, . . .

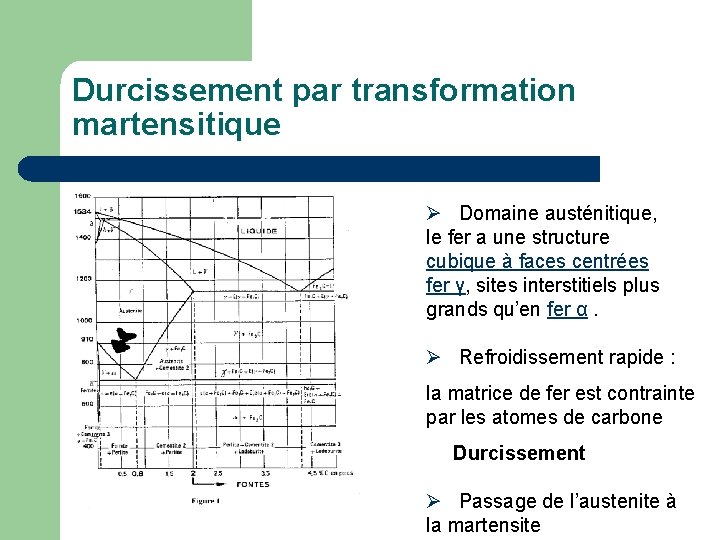

Durcissement par transformation martensitique Ø Domaine austénitique, le fer a une structure cubique à faces centrées fer γ, sites interstitiels plus grands qu’en fer α. Ø Refroidissement rapide : la matrice de fer est contrainte par les atomes de carbone Durcissement Ø Passage de l’austenite à la martensite

Durcissement par transformation martensitique Ø Ce durcissement important provoque aussi des effets indésirables par exemple une augmentation de la fragilité du matériau Application d’une trempe afin « d’adoucir » le matériau.

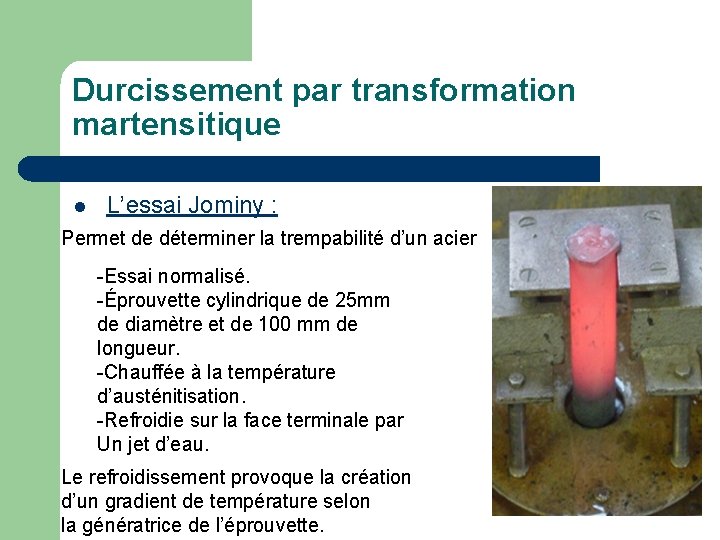

Durcissement par transformation martensitique l L’essai Jominy : Permet de déterminer la trempabilité d’un acier -Essai normalisé. -Éprouvette cylindrique de 25 mm de diamètre et de 100 mm de longueur. -Chauffée à la température d’austénitisation. -Refroidie sur la face terminale par Un jet d’eau. Le refroidissement provoque la création d’un gradient de température selon la génératrice de l’éprouvette.

Durcissement par transformation martensitique La dureté diminue dans le même sens que le gradient de température

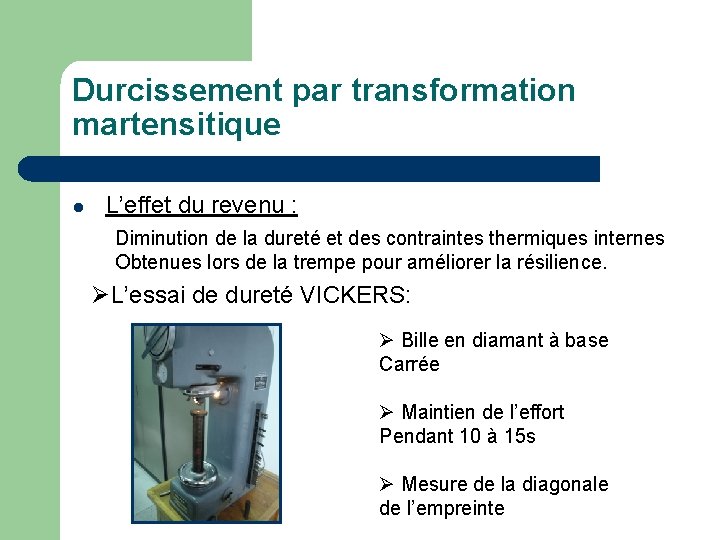

Durcissement par transformation martensitique l L’effet du revenu : Diminution de la dureté et des contraintes thermiques internes Obtenues lors de la trempe pour améliorer la résilience. ØL’essai de dureté VICKERS: Ø Bille en diamant à base Carrée Ø Maintien de l’effort Pendant 10 à 15 s Ø Mesure de la diagonale de l’empreinte

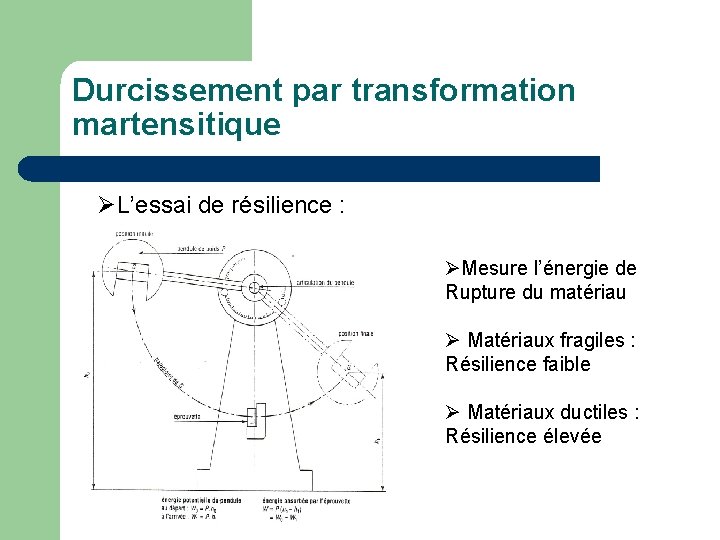

Durcissement par transformation martensitique ØL’essai de résilience : ØMesure l’énergie de Rupture du matériau Ø Matériaux fragiles : Résilience faible Ø Matériaux ductiles : Résilience élevée

Durcissement par transformation martensitique

Durcissement par précipitation Ø Principe : - Former des précipités, cohérents avec la matrice, qui déforment localement le réseau submicronique ØBut : - Augmenter les obstacles au mouvement des dislocations - Augmenter la limite élastique

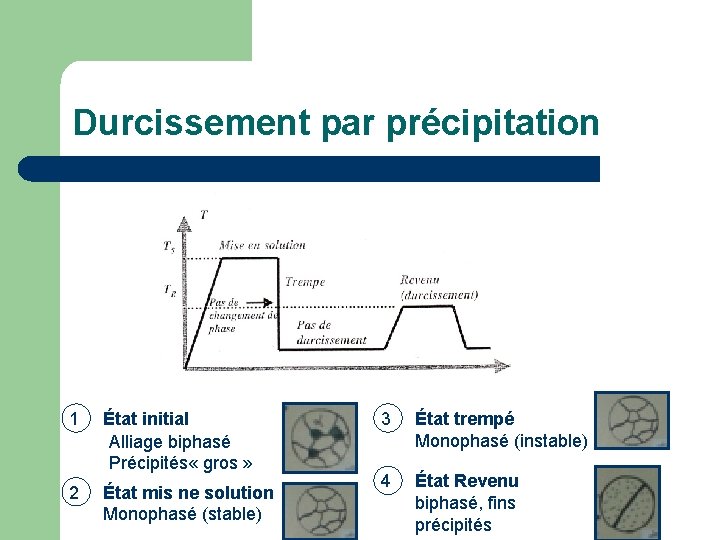

Durcissement par précipitation 1 État initial Alliage biphasé Précipités « gros » 2 État mis ne solution Monophasé (stable) 3 État trempé Monophasé (instable) 4 État Revenu biphasé, fins précipités

Durcissement par précipitation ØL’essai de dureté Brinell : Ø Bille en acier ou en Carbure de tungstene. Ø Maintien de l’effort Pendant 10 à 15 s Ø Mesure de diamètre Ø Explication rapide du montage expérimental • Utilisation d’une seule éprouvette chauffée à des températures différentes • Un essai Brinell est réalisé à plusieurs endroits de l’éprouvette on peut connaître la dureté en fonction de la température

Durcissement par précipitation La dureté varie selon la température de revenu, il y a un pic de revenu qui correspond à la taille optimum des précipités

Durcissement par transformation martensitique Ø La méthode de mesure Rockwell (HR) Le principe de l’essai consiste à mesurer sous une charge de 100 N, l’accroissement de la profondeur de l’enfoncement d’un poinçon lorsque après avoir appliqué une charge initiale 100 N, une charge F est appliquée puis enlevée Plus le matériau est dur, moins l’empreinte est profonde.

Durcissement par transformation martensitique Ø Observations : • Ø Diminution de la résilience et de l’allongement On augmente la résistance et la dureté, mais : • Diminution de la résilience et de l’allongement
