LENTES ESFRICAS PERFIS DE LENTE COMPORTAMENTO PTICO COMPORTAMENTO

LENTES ESFÉRICAS

PERFIS DE LENTE

COMPORTAMENTO ÓPTICO

COMPORTAMENTO ÓPTICO

COMPORTAMENTO ÓPTICO

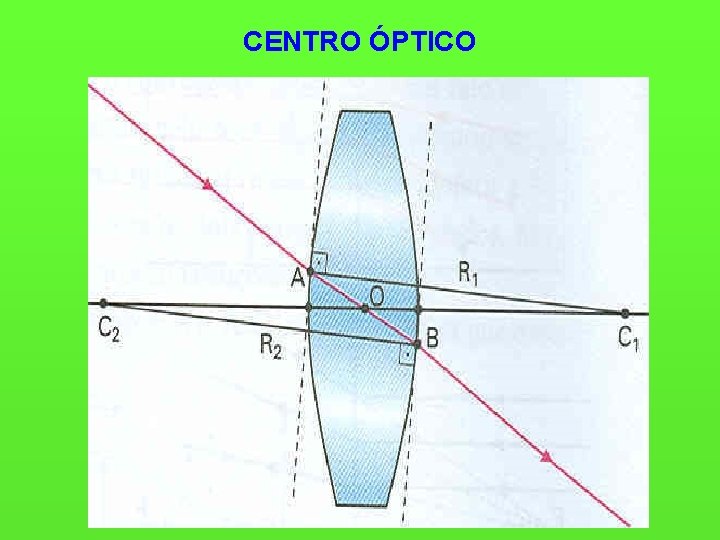

CENTRO ÓPTICO

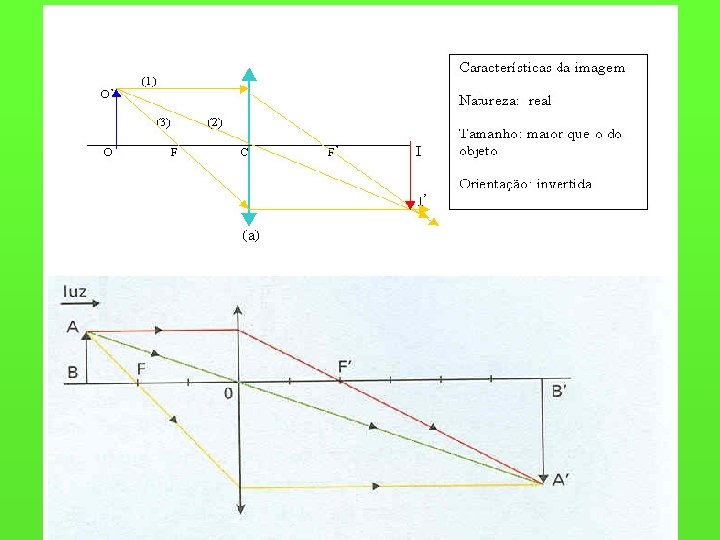

LENTES CONVERGENTES, FORMAÇÃO DE IMAGENS: Objeto antes do ponto antiprincipal

LENTES CONVERGENTES, FORMAÇÃO DE IMAGENS: Objeto o foco e o centro óptico

LENTES CONVERGENTES, FORMAÇÃO DE IMAGENS: Objeto o foco e o centro óptico

LENTES CONVERGENTES, FORMAÇÃO DE IMAGENS: Objeto o foco e o centro óptico

LENTES DIVERGENTES, FORMAÇÃO DE IMAGENS

LENTES DIVERGENTES, FORMAÇÃO DE IMAGENS

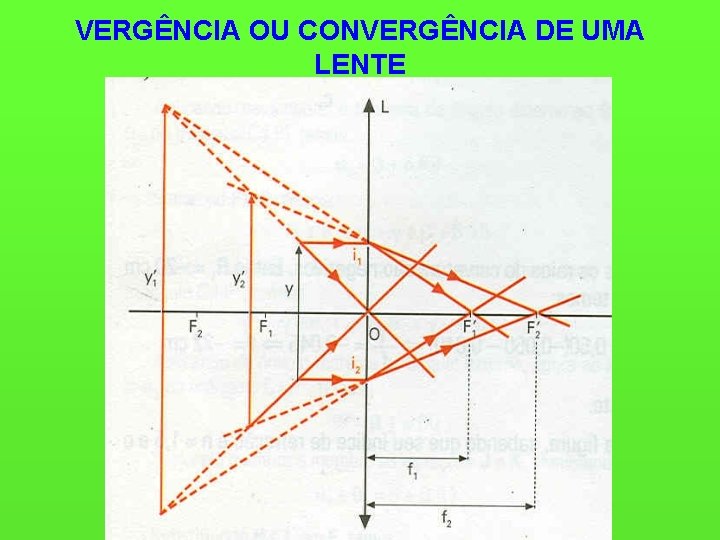

VERGÊNCIA OU CONVERGÊNCIA DE UMA LENTE

VERGÊNCIA OU CONVERGÊNCIA DE UMA LENTE

VERGÊNCIA OU CONVERGÊNCIA DE UMA LENTE • Como apresentado anteriormente quanto maior o desvio, menor a distância focal. Portanto, define-se a convergência de uma lente pela expressão: • C = 1/F • Quando a distância focal é dada em metros (m) a convergência é dada em m-1, e se chama dioptria (di), popularmente é chamada de “grau” da lente.

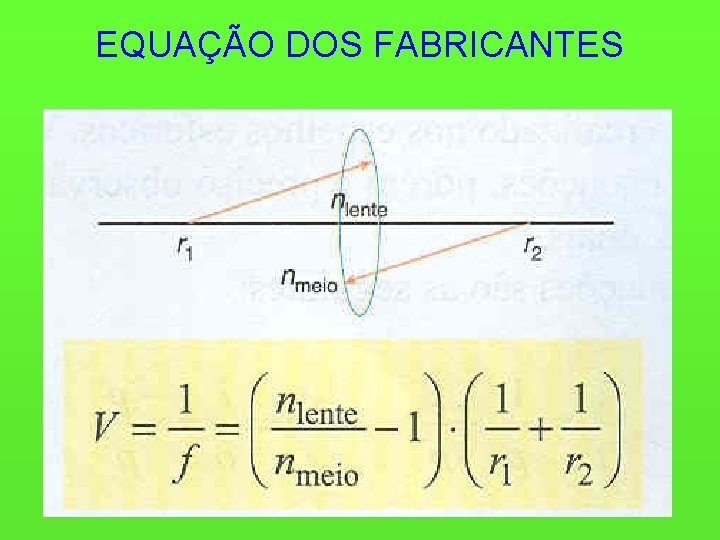

EQUAÇÃO DOS FABRICANTES

Atualmente aumenta a convergência da lente construindo-a com materiais de alto índice de refração

Globo Ocular • O elemento básico da nossa visão é o globo ocular, que se assemelha a uma máquina fotográfica. Sua caixa é esférica, possui um sistema de lentes à frente e uma membrana fotossensível no fundo.

Globo Ocular

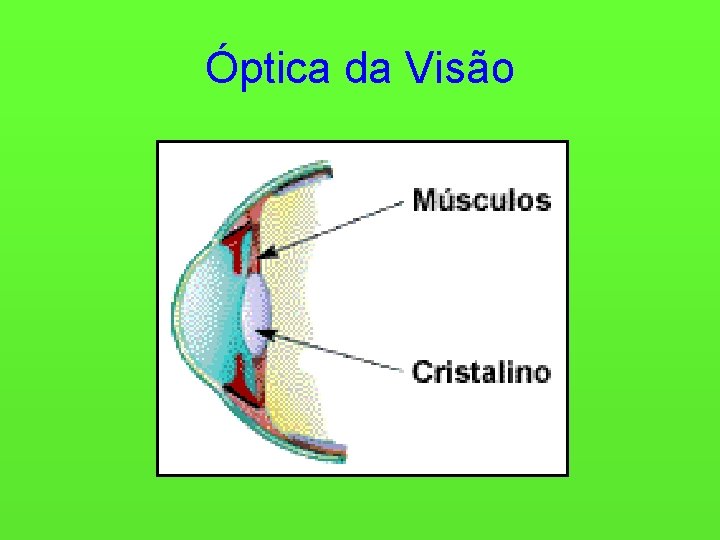

Óptica da Visão

Foco Fixo

Cristalino relaxado, objeto distante, considerado como ponto remoto

Cristalino contraído: observação de um objeto próximo, no ponto próximo.

Defeitos de Visão

Miopia

Hipermetropia

Astigmatismo O astigmatismo se deve à assimetria na curvatura da córnea, é facilmente corrigido com lentes esferocilíndricas.

• Presbiopia: é uma espécie de hipermetropia resultante da idade, costuma aparecer depois dos 40 anos com a perda de capacidade de acomodação do cristalino, como a hipermetropia, a presbiopia é corrigida com lentes convergentes.

Acomodação visual

• (UFSCAR-2006) Pesquisas recentes mostraram que o cristalino humano cresce durante a vida, aumentando seu diâmetro cerca de 0, 02 mm por ano. Isso acarreta, na fase de envelhecimento, um defeito de visão chamado presbiopia, que pode ser corrigido de forma semelhante a) à miopia, com uso de lentes divergentes. b) à miopia, com uso de lentes convergentes. c) à hipermetropia, com uso de lentes divergentes. d) à hipermetropia, com uso de lentes convergentes. e) ao astigmatismo, com uso de lentes convergentes ou divergentes.

Na fase de envelhecimento, o globo ocular não consegue mais acomodar a fim de formar imagens que sejam projetadas na retina, quando objetos são dispostos próximos, veja a figura.

Presbiopia corrigida com lentes convergentes.

Instrumentos ópticos: microscópio simples (lupa)

Instrumentos ópticos: microscópio composto.
