FSICA CAPTULO 07 Lentes Esfricas Perfil das Lentes
- Slides: 18
FÍSICA – CAPÍTULO 07 Ø Lentes Esféricas Perfil das Lentes Esféricas: ü Bordas Finas: ü Bordas Grossas: Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Ø Lentes Esféricas Comportamento Óptico das Lentes Esféricas: ü Convergentes: Divergentes: Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Ø Lentes Esféricas EP: eixo principal Simbologia e Elementos: FO: foco principal objeto Fi: foco principal imagem AO: ponto antiprincipal objeto AO FO Fi Ai Ai Fi FO AO Ai: ponto antiprincipal imagem O: centro óptico : raio de curvatura (R) : distância focal (f) R = 2·f Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Ø Lentes Esféricas Propriedades das Lentes Esféricas: 01. Todo raio de luz que incide paralelamente ao eixo principal de uma lente esférica emerge na direção do foco imagem (Fi). Convergente Divergente Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Lentes Esféricas 02. Todo raio de luz que incide na direção do foco objeto (Fo) de uma lente esférica emerge paralelamente ao eixo principal. Convergente Divergente Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Lentes Esféricas 03. Todo raio de luz que incide na direção do centro óptico de uma lente esférica emerge sem sofrer desvio. Convergente Divergente Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Lentes Esféricas 04. Todo raio de luz que incide na direção do ponto antiprincipal objeto (Ao) de uma lente esférica emerge na direção do ponto antiprincipal imagem (Ai). Convergente Divergente Elaborado Prof. Paulo

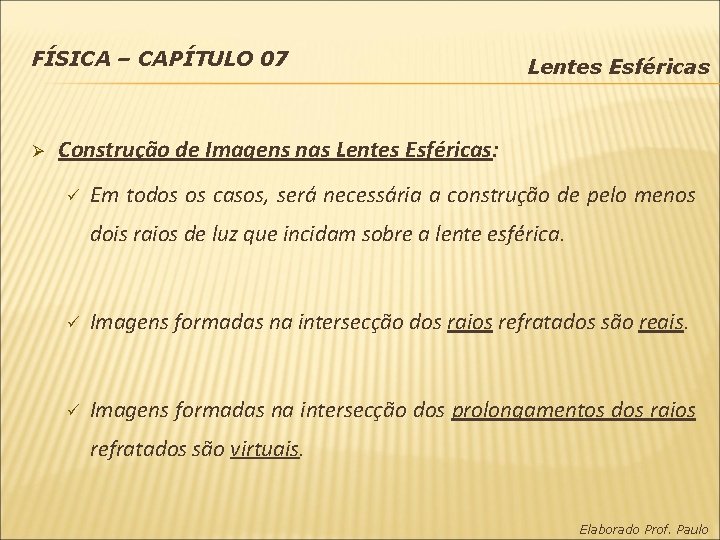

FÍSICA – CAPÍTULO 07 Ø Lentes Esféricas Construção de Imagens nas Lentes Esféricas: ü Em todos os casos, será necessária a construção de pelo menos dois raios de luz que incidam sobre a lente esférica. ü Imagens formadas na intersecção dos raios refratados são reais. ü Imagens formadas na intersecção dos prolongamentos dos raios refratados são virtuais. Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Ø Lentes Esféricas Lentes Convergentes: a) Objeto atrás de Ao : - Traçando-se um dos raios a partir do objeto: Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Lentes Esféricas - Traçando-se o segundo raio a partir do objeto. Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Lentes Esféricas - A imagem será formada na intersecção dos raios refratados: Imagem: - real; - entre Ai e Fi; - reduzida; - invertida. Exemplos: olho humano, máquinas fotográficas. Elaborado Prof. Paulo

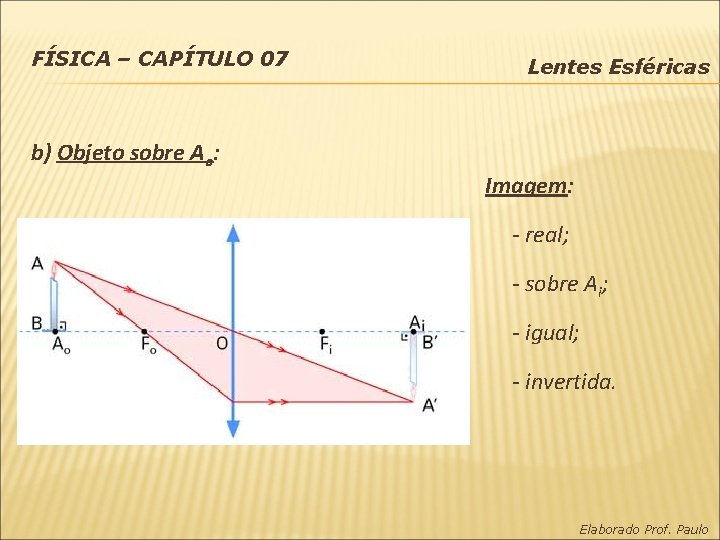

FÍSICA – CAPÍTULO 07 Lentes Esféricas b) Objeto sobre Ao: Imagem: - real; - sobre Ai; - igual; - invertida. Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Lentes Esféricas c) Objeto entre Ao e Fo: Imagem: - real; - atrás de Ai; - ampliada; - invertida. Exemplos: projetores (slides, cinema). Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Lentes Esféricas d) Objeto sobre Fo: Imagem imprópria ou formada no infinito (não há formação de imagem). Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Lentes Esféricas e) Objeto entre Fo e O: Imagem: - virtual; - atrás do objeto; - ampliada; - direita. Exemplos: lentes de aumento (lupas, microscópios, binóculos). Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Ø Lentes Esféricas Lentes Divergentes (caso único): Imagem: - virtual; - entre Fi e O; - reduzida; - direita. Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Lentes Esféricas Ø Conclusões e Observações: ü Imagens virtuais são sempre direitas; ü Imagens reais são sempre invertidas; ü Apenas imagens reais podem ser projetadas em anteparos. ü Apenas lentes convergentes produzem imagens reais. ü Imagens virtuais podem ser produzidas por lentes convergentes e divergentes. Elaborado Prof. Paulo
FÍSICA – CAPÍTULO 07 Ø Lentes Esféricas Atividades (pág. 245): 01. a) Lente convergente, pois concentra a luz num ponto. b) Foco principal imagem. c) 15 cm. 02. Expondo a lente diretamente aos raios solares, os raios refratados concentrarse-ão num único ponto: o foco principal imagem. A distância entre esse ponto e a lente é a distância focal da lente. Elaborado Prof. Paulo
