LENTES ESFRICAS PERFIS DE LENTE COMPORTAMENTO PTICO COMPORTAMENTO

LENTES ESFÉRICAS

PERFIS DE LENTE

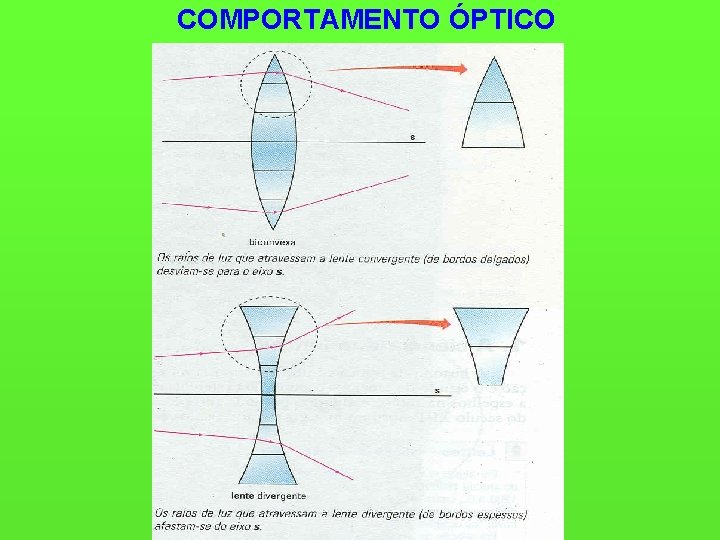

COMPORTAMENTO ÓPTICO

COMPORTAMENTO ÓPTICO

COMPORTAMENTO ÓPTICO

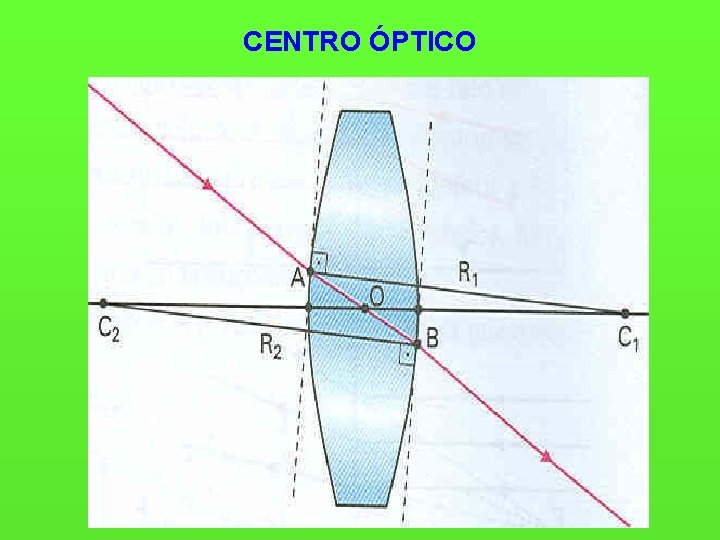

CENTRO ÓPTICO

L MINA DE FACES PARALELAS

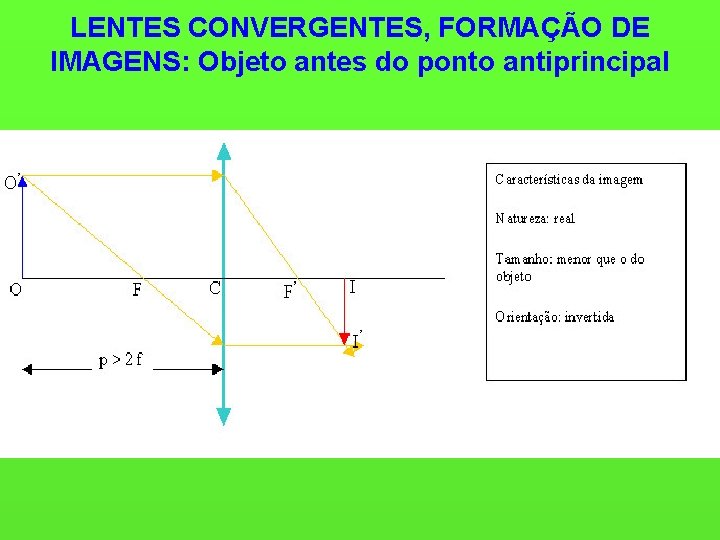

LENTES CONVERGENTES, FORMAÇÃO DE IMAGENS: Objeto antes do ponto antiprincipal

LENTES CONVERGENTES, FORMAÇÃO DE IMAGENS: Objeto no ponto antiprincipal

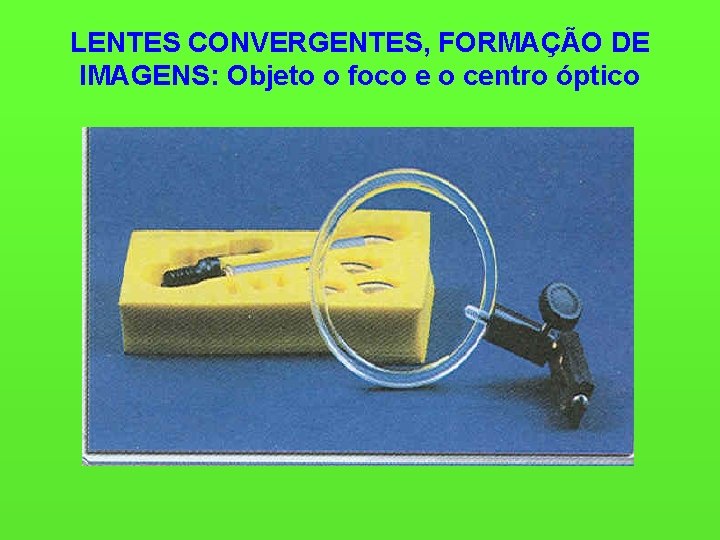

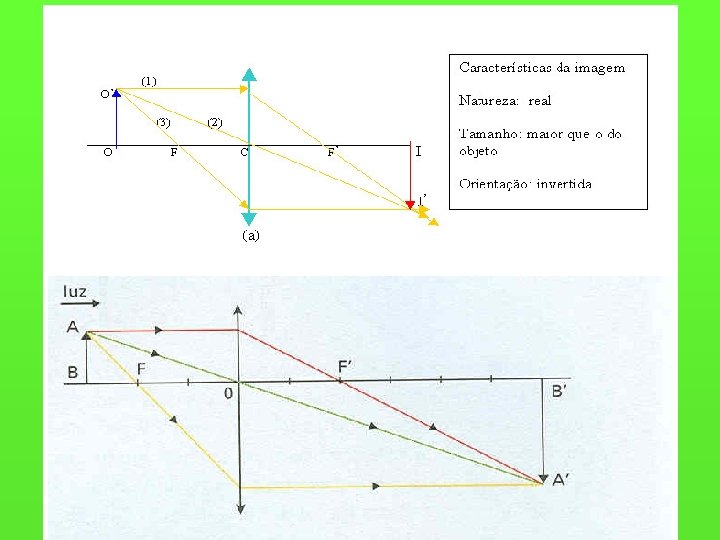

LENTES CONVERGENTES, FORMAÇÃO DE IMAGENS: Objeto o foco e o centro óptico

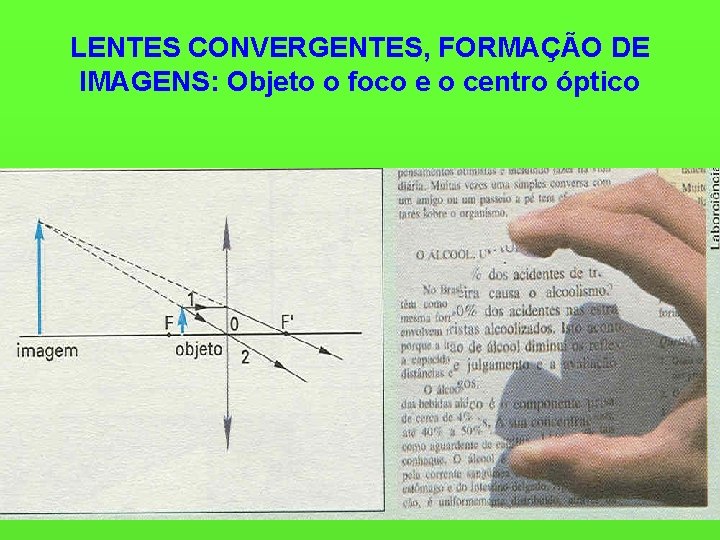

LENTES CONVERGENTES, FORMAÇÃO DE IMAGENS: Objeto o foco e o centro óptico

LENTES CONVERGENTES, FORMAÇÃO DE IMAGENS: Objeto o foco e o centro óptico

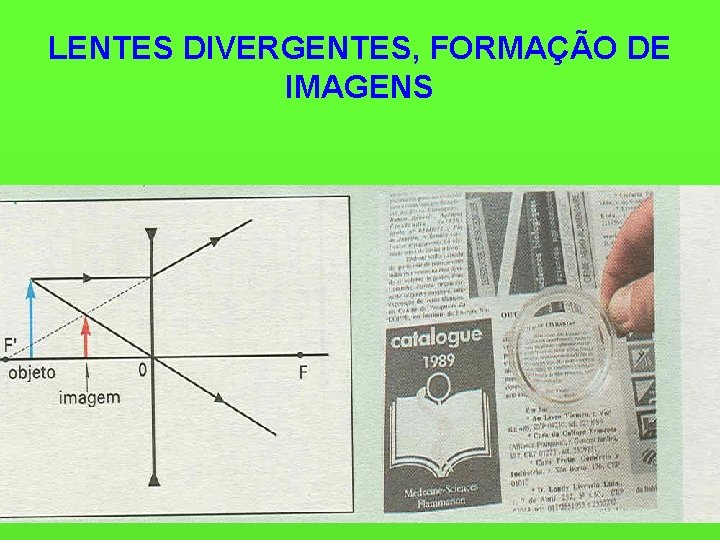

LENTES DIVERGENTES, FORMAÇÃO DE IMAGENS

LENTES DIVERGENTES, FORMAÇÃO DE IMAGENS

QUADRO DE CONVENÇÕES

VERGÊNCIA OU CONVERGÊNCIA DE UMA LENTE

VERGÊNCIA OU CONVERGÊNCIA DE UMA LENTE

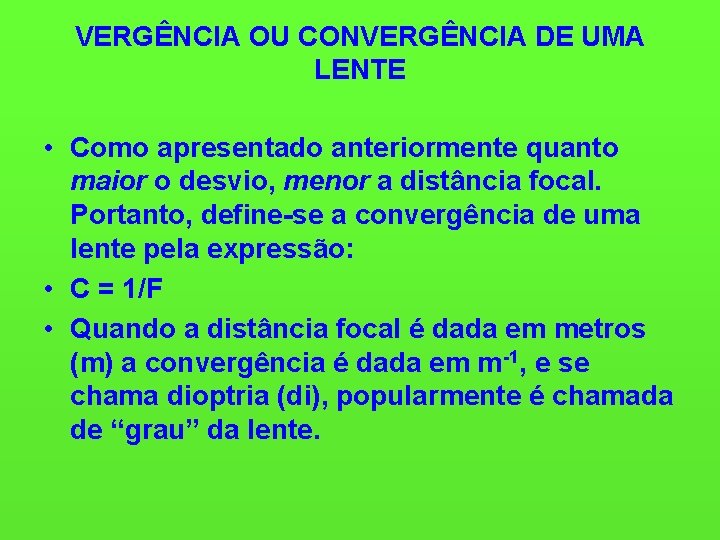

VERGÊNCIA OU CONVERGÊNCIA DE UMA LENTE • Como apresentado anteriormente quanto maior o desvio, menor a distância focal. Portanto, define-se a convergência de uma lente pela expressão: • C = 1/F • Quando a distância focal é dada em metros (m) a convergência é dada em m-1, e se chama dioptria (di), popularmente é chamada de “grau” da lente.

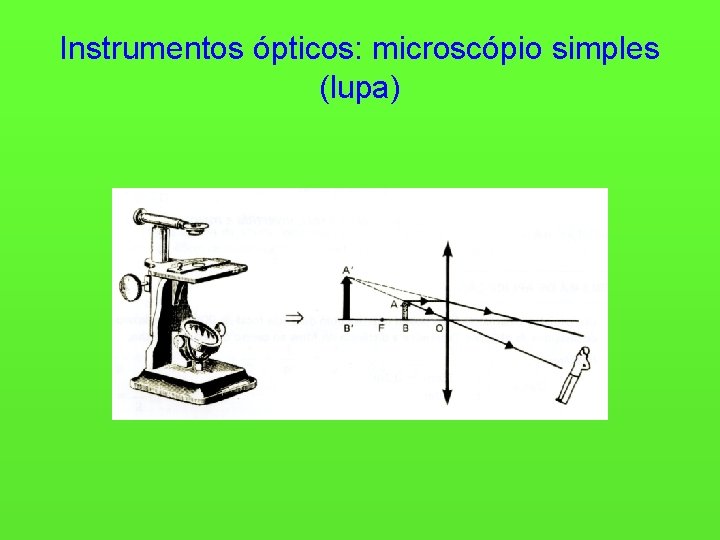

Instrumentos ópticos: microscópio simples (lupa)

Instrumentos ópticos: microscópio composto.

Instrumentos ópticos: luneta astronômica

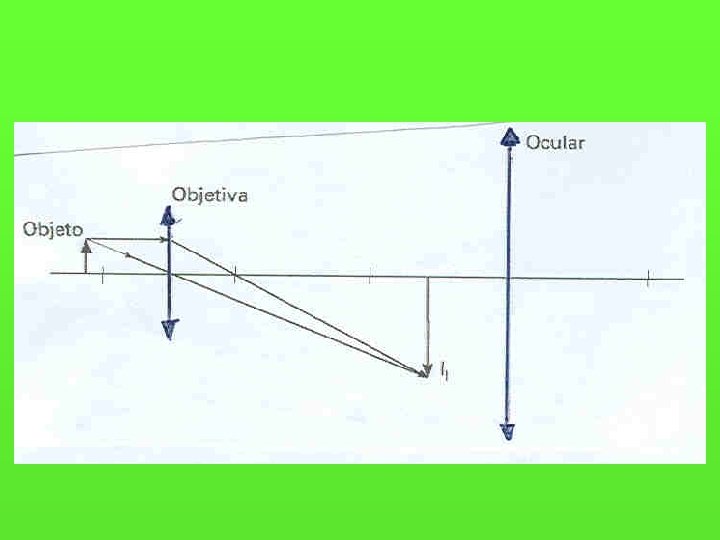

• (UNESP-JUL 2005, Conhecimentos Específicos) Em uma aula sobre ótica, o professor explica aos seus alunos o funcionamento básico de um microscópio ótico composto, que pode ser representado por duas lentes convergentes, a objetiva e a ocular. Quando o objeto a ser visualizado é colocado próximo à objetiva, uma imagem ampliada II é formada entre a ocular e o foco da ocular, como esquematizado na figura. Esta imagem é, então, ampliada pela ocular, gerando a imagem III, vista pelo observador. Sendo assim, • a) copie a figura em seu caderno de respostas e complete-a com os raios de luz que mostrem a formação da imagem III gerada pela ocular. • b) Classifique como real ou virtual as imagens II e III.

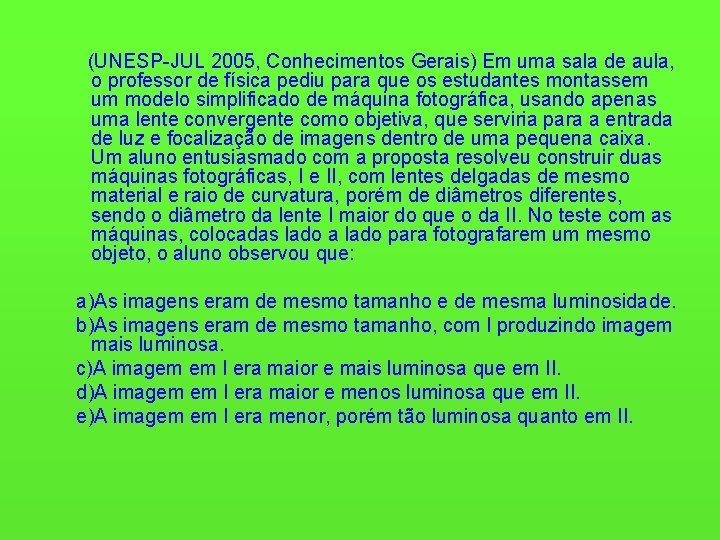

(UNESP-JUL 2005, Conhecimentos Gerais) Em uma sala de aula, o professor de física pediu para que os estudantes montassem um modelo simplificado de máquina fotográfica, usando apenas uma lente convergente como objetiva, que serviria para a entrada de luz e focalização de imagens dentro de uma pequena caixa. Um aluno entusiasmado com a proposta resolveu construir duas máquinas fotográficas, I e II, com lentes delgadas de mesmo material e raio de curvatura, porém de diâmetros diferentes, sendo o diâmetro da lente I maior do que o da II. No teste com as máquinas, colocadas lado a lado para fotografarem um mesmo objeto, o aluno observou que: a)As imagens eram de mesmo tamanho e de mesma luminosidade. b)As imagens eram de mesmo tamanho, com I produzindo imagem mais luminosa. c)A imagem em I era maior e mais luminosa que em II. d)A imagem em I era maior e menos luminosa que em II. e)A imagem em I era menor, porém tão luminosa quanto em II.

EQUAÇÃO DOS FABRICANTES

Atualmente aumenta a convergência da lente construindo-a com materiais de alto índice de refração

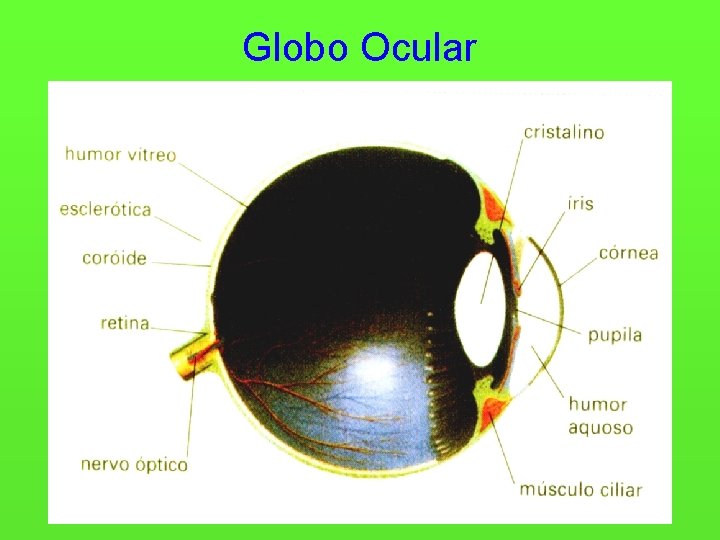

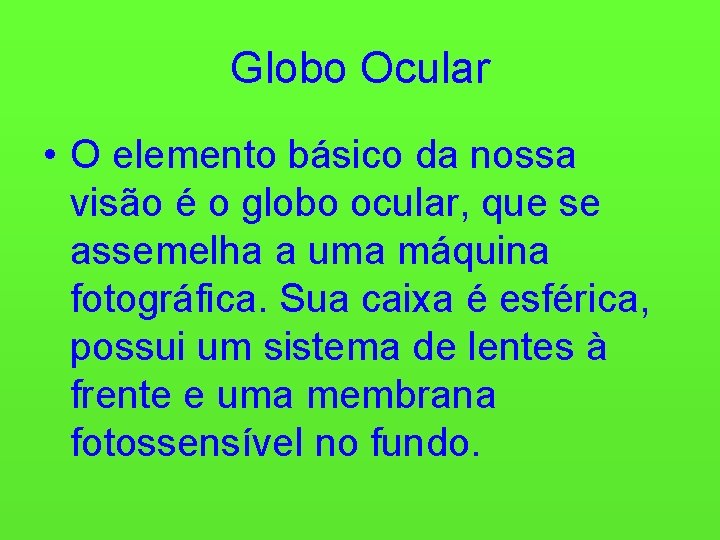

Globo Ocular • O elemento básico da nossa visão é o globo ocular, que se assemelha a uma máquina fotográfica. Sua caixa é esférica, possui um sistema de lentes à frente e uma membrana fotossensível no fundo.

Globo Ocular

Óptica da Visão

Foco Fixo

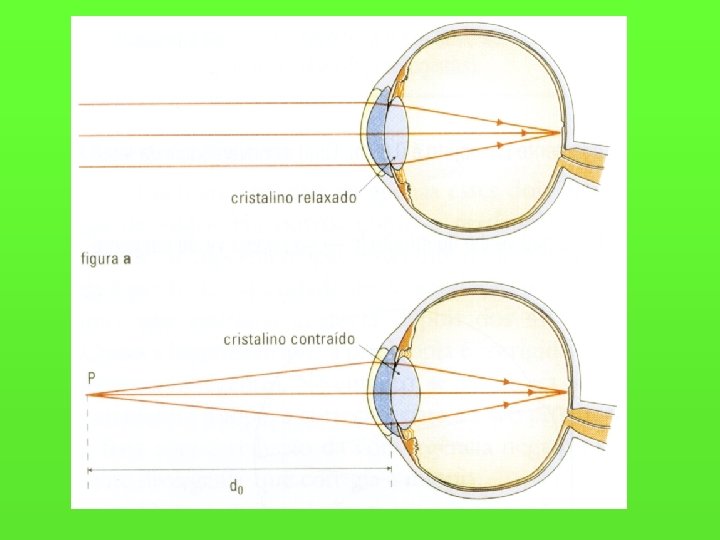

Cristalino relaxado, objeto distante, considerado como ponto remoto

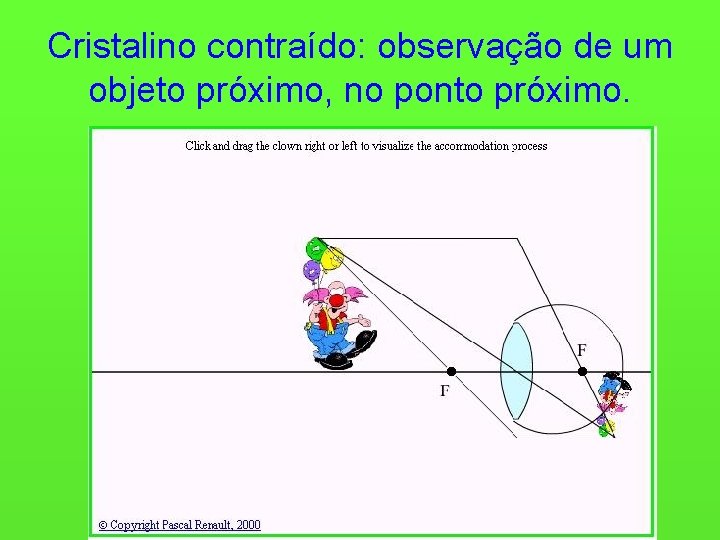

Cristalino contraído: observação de um objeto próximo, no ponto próximo.

Defeitos de Visão

Miopia

Hipermetropia

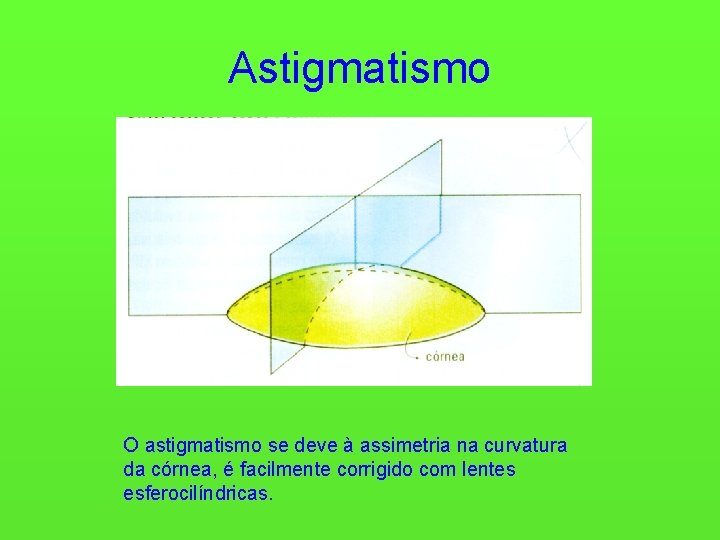

Astigmatismo O astigmatismo se deve à assimetria na curvatura da córnea, é facilmente corrigido com lentes esferocilíndricas.

• Presbiopia: é uma espécie de hipermetropia resultante da idade, costuma aparecer depois dos 40 anos com a perda de capacidade de acomodação do cristalino, como a hipermetropia, a presbiopia é corrigida com lentes convergentes.

Acomodação visual

• (UFSCAR-2006) Pesquisas recentes mostraram que o cristalino humano cresce durante a vida, aumentando seu diâmetro cerca de 0, 02 mm por ano. Isso acarreta, na fase de envelhecimento, um defeito de visão chamado presbiopia, que pode ser corrigido de forma semelhante a) à miopia, com uso de lentes divergentes. b) à miopia, com uso de lentes convergentes. c) à hipermetropia, com uso de lentes divergentes. d) à hipermetropia, com uso de lentes convergentes. e) ao astigmatismo, com uso de lentes convergentes ou divergentes.

Na fase de envelhecimento, o globo ocular não consegue mais acomodar a fim de formar imagens que sejam projetadas na retina, quando objetos são dispostos próximos, veja a figura.

Presbiopia corrigida com lentes convergentes.
