Lentes Esfricas Classificao quanto ao formato Bordas Finas

Lentes Esféricas

Classificação quanto ao formato Bordas Finas Representação

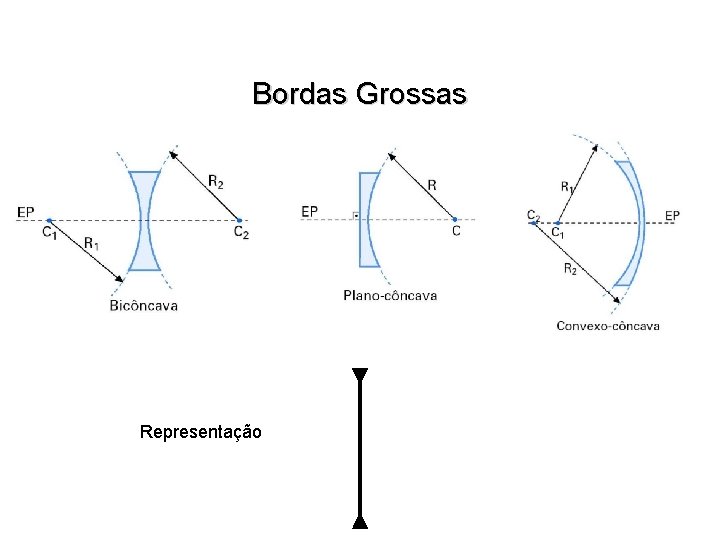

Bordas Grossas Representação

Classificação Óptica 1º caso (nlente > nmeio)

Classificação Óptica 2º caso (nlente< nmeio)

Lentes Convergentes Objeto antes do A A imagem é: • Menor • Real • Invertida AO FO O FI AI

Objeto sobre A A imagem é: • Mesmo Tamanho • Real • Invertida AO FO O FI AI

Objeto entre A e F A imagem é: • Maior • Real • Invertida AO FO O FI AI

Objeto sobre F A imagem é: • Imprópria AO FO O FI AI

Objeto Entre F e O A imagem é: • Maior • Virtual • Direita AO FO O FI AI

Objeto em qualquer posição A imagem é: • Menor • Virtual • Direita AI FI O FO AO

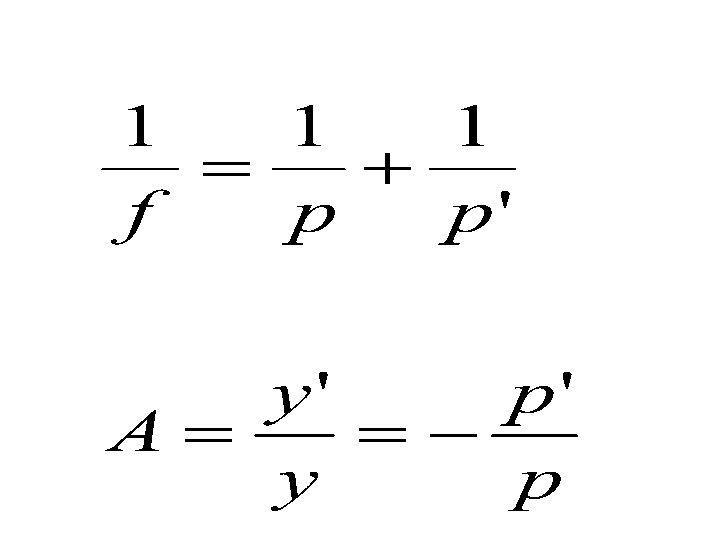

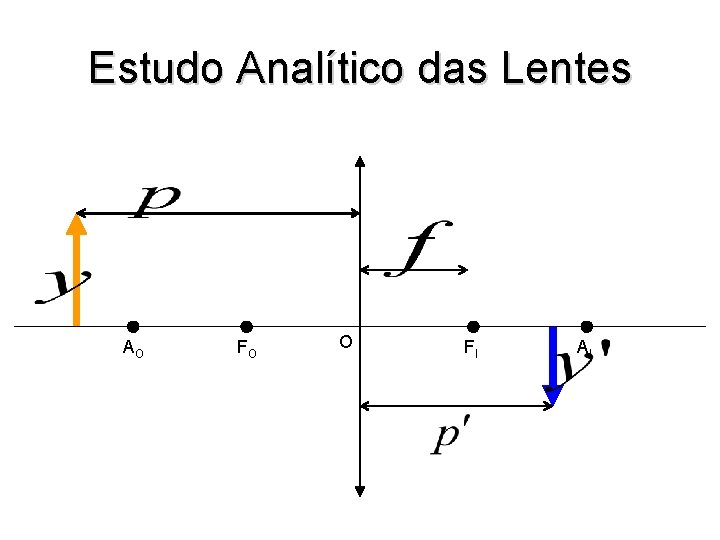

Estudo Analítico das Lentes AO FO O FI AI

ANÁLISE DE SINAIS + → Lente Convergente - → Lente Divergente + → Imagem Real - → Imagem Virtual + → imagem Direita - → Imagem Invertida

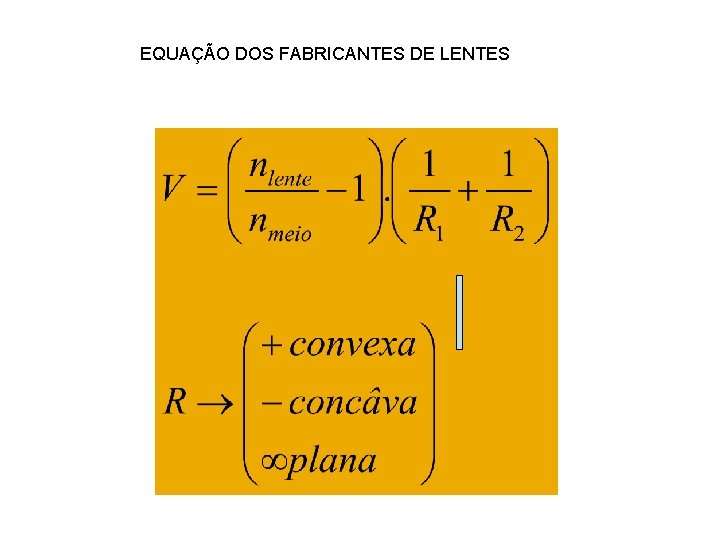

EQUAÇÃO DOS FABRICANTES DE LENTES

Olho Humano

O globo ocular humano

Miopia • A miopia se caracteriza pela dificuldade de enxergar objetos muito longe, ou seja, no infinito. • A imagem se forma antes da retina.

Correção da Miopia • A correção é feita mediante o uso de lentes divergentes, que diminuem a vergência do sistema ocular:

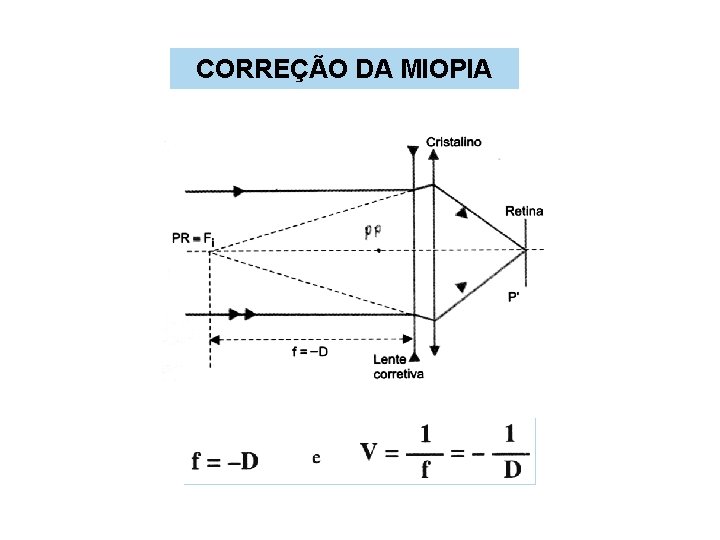

CORREÇÃO DA MIOPIA

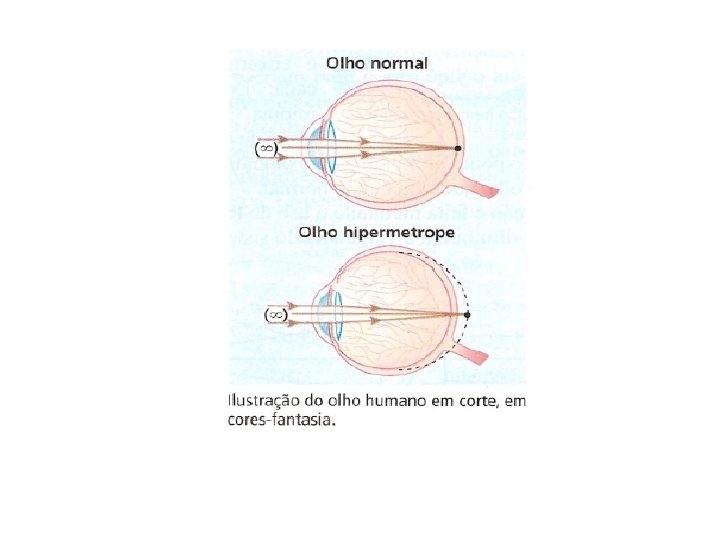

Correção da Hipermetropia • A correção é feita com o uso de lentes convergentes, que aumentam a vergência do sistema ocular:

CORREÇÃO DA HIPERMETROPIA

Defeitos da Visão Problema Correção Miopia Imagem antes da retina Divergente Hipermetropia Imagem depois da retina Convergente Presbiopia Imagem depois da retina Convergente Visão “manchada” dos objetos Cilíndrica Astigmatismo
