Lentes Esfricas Classificao quanto ao formato Bordas Finas
Lentes Esféricas
Classificação quanto ao formato Bordas Finas Representação
Bordas Grossas Representação
Classificação Óptica 1º caso (nlente > nmeio)
Classificação Óptica 2º caso (nlente< nmeio)
Lentes Convergentes Objeto antes do A A imagem é: • Menor • Real • Invertida AO FO O FI AI
Objeto sobre A A imagem é: • Mesmo Tamanho • Real • Invertida AO FO O FI AI
Objeto entre A e F A imagem é: • Maior • Real • Invertida AO FO O FI AI
Objeto sobre F A imagem é: • Imprópria AO FO O FI AI
Objeto Entre F e O A imagem é: • Maior • Virtual • Direita AO FO O FI AI
Objeto em qualquer posição A imagem é: • Menor • Virtual • Direita AI FI O FO AO
Estudo Analítico das Lentes AO FO O FI AI
ANÁLISE DE SINAIS + → Lente Convergente - → Lente Divergente + → Imagem Real - → Imagem Virtual + → imagem Direita - → Imagem Invertida
Olho Humano
O globo ocular humano
Miopia • A miopia se caracteriza pela dificuldade de enxergar objetos muito longe, ou seja, no infinito. • A imagem se forma antes da retina.
Correção da Miopia • A correção é feita mediante o uso de lentes divergentes.

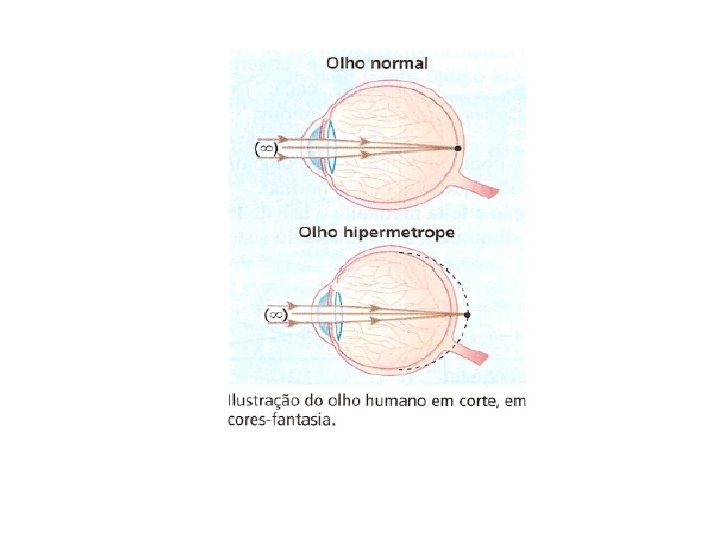

Correção da Hipermetropia • A correção é feita com o uso de lentes convergentes, que aumentam a vergência do sistema ocular:
Defeitos da Visão Problema Correção Miopia Imagem antes da retina Divergente Hipermetropia Imagem depois da retina Convergente Presbiopia Imagem depois da retina Convergente Visão “manchada” dos objetos Cilíndrica Astigmatismo
