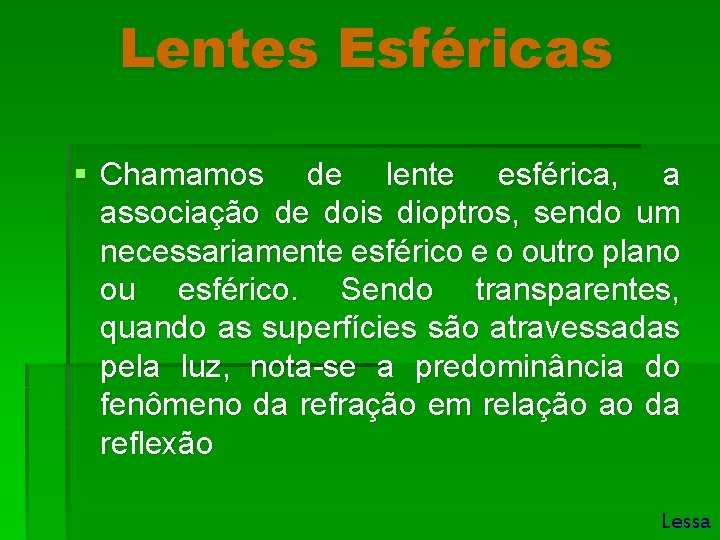

Lentes Esféricas § Chamamos de lente esférica, a associação de dois dioptros, sendo um

Lentes Esféricas § Chamamos de lente esférica, a associação de dois dioptros, sendo um necessariamente esférico e o outro plano ou esférico. Sendo transparentes, quando as superfícies são atravessadas pela luz, nota-se a predominância do fenômeno da refração em relação ao da reflexão Lessa

LENTES ESFÉRICAS LENTES DE BORDAS DELGADAS LENTES DE BORDAS ESPESSAS Para nmeio < nlentes

LENTES ESFÉRICAS LENTES DE BORDAS DELGADAS LENTES DE BORDAS ESPESSAS Para nmeio < nlentes de bordas delgadas são convergentes. lentes de bordas espessas são divergentes. Lessa

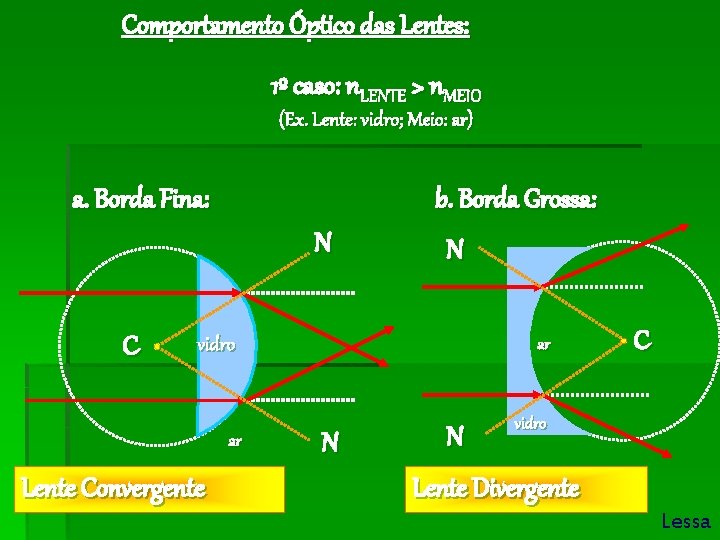

Comportamento Óptico das Lentes: 1º caso: n. LENTE > n. MEIO (Ex. Lente: vidro;

Comportamento Óptico das Lentes: 1º caso: n. LENTE > n. MEIO (Ex. Lente: vidro; Meio: ar) a. Borda Fina: b. Borda Grossa: N C N vidro ar Lente Convergente ar N N C vidro Lente Divergente Lessa

2º caso: n. LENTE < n. MEIO (Ex. Lente: ar; Meio: vidro) a. Borda

2º caso: n. LENTE < n. MEIO (Ex. Lente: ar; Meio: vidro) a. Borda Fina: b. Borda Grossa: N C ar vidro Lente Divergente N N N C ar Lente Convergente Lessa

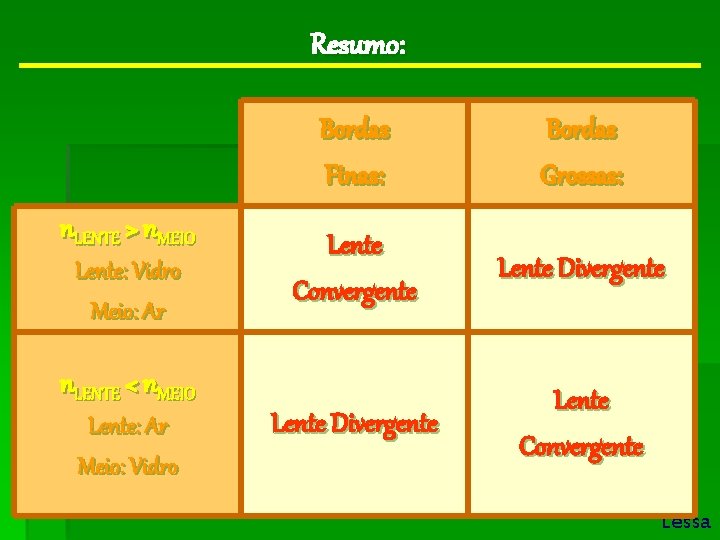

Resumo: n. LENTE > n. MEIO Lente: Vidro Meio: Ar Bordas Finas: Bordas Grossas:

Resumo: n. LENTE > n. MEIO Lente: Vidro Meio: Ar Bordas Finas: Bordas Grossas: Lente Convergente Lente Divergente Lente Convergente n. LENTE < n. MEIO Lente: Ar Meio: Vidro Lessa

REPRESENTAÇÃO Lente de bordas delgadas (Lente convergente) Lente de bordas espessas (Lente divergente) Lessa

REPRESENTAÇÃO Lente de bordas delgadas (Lente convergente) Lente de bordas espessas (Lente divergente) Lessa

Elementos das Lentes: § Convergentes A F O F’ A’ A – ponto antiprincipal

Elementos das Lentes: § Convergentes A F O F’ A’ A – ponto antiprincipal F - foco O – centro óptico Lessa

Elementos das Lentes: § Divergentes A’ F’ O F A A – ponto antiprincipal

Elementos das Lentes: § Divergentes A’ F’ O F A A – ponto antiprincipal F - foco O – centro óptico Lessa

Resumo: Lentes Convergentes: Luz AO FO FI AI O f f Lentes Divergentes: AI

Resumo: Lentes Convergentes: Luz AO FO FI AI O f f Lentes Divergentes: AI Luz FI AO FO O f f Lessa

Raios Notáveis Lentes Convergentes: AO FO FI AI O Lessa

Raios Notáveis Lentes Convergentes: AO FO FI AI O Lessa

Lentes Divergentes: AI FI FO AO O Lessa

Lentes Divergentes: AI FI FO AO O Lessa

Construção Gráfica de Imagens: Lentes Convergentes Objeto antes de AO Objeto FI Ao Fo

Construção Gráfica de Imagens: Lentes Convergentes Objeto antes de AO Objeto FI Ao Fo O AI Imagem Natureza: Real Orientação: Invertida Tamanho: Menor Posição: Entre FI e AI – MÁQUINA FOTOGRÁFICA Lessa

Objeto em AO : Objeto FI Ao Fo AI O Natureza: Real Imagem Orientação:

Objeto em AO : Objeto FI Ao Fo AI O Natureza: Real Imagem Orientação: Invertida Tamanho: Igual Posição: Em AI – FOTOCOPIADORA (XEROX) Lessa

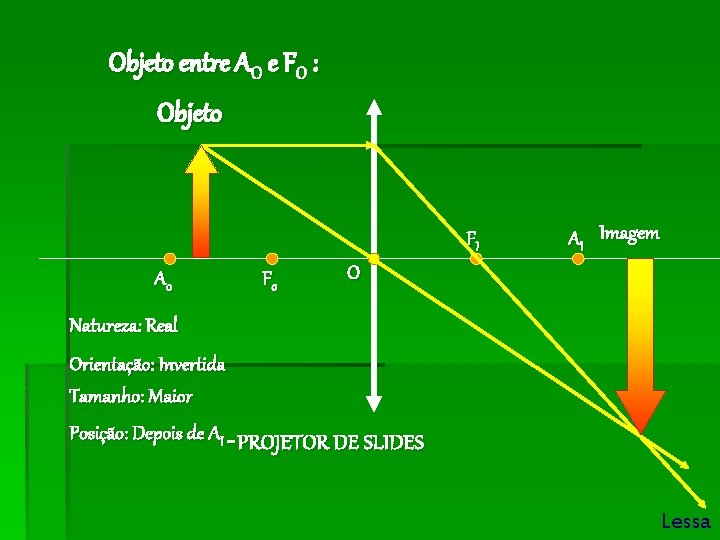

Objeto entre AO e FO : Objeto FI Ao Fo AI Imagem O Natureza:

Objeto entre AO e FO : Objeto FI Ao Fo AI Imagem O Natureza: Real Orientação: Invertida Tamanho: Maior Posição: Depois de AI – PROJETOR DE SLIDES Lessa

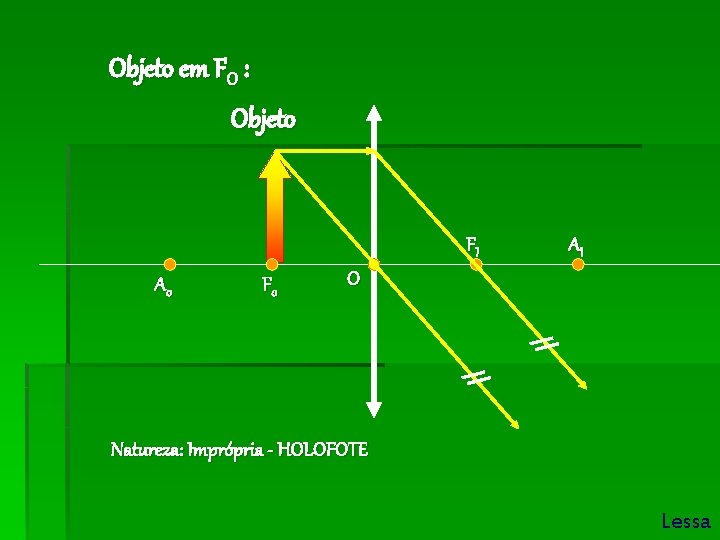

Objeto em FO : Objeto FI Ao Fo AI O Natureza: Imprópria - HOLOFOTE

Objeto em FO : Objeto FI Ao Fo AI O Natureza: Imprópria - HOLOFOTE Lessa

Objeto entre FO e O: Natureza: Virtual Imagem Orientação: Direita Tamanho: Maior Posição: Atrás

Objeto entre FO e O: Natureza: Virtual Imagem Orientação: Direita Tamanho: Maior Posição: Atrás do Objeto – LUPA - MICROSCÓPIO Objeto FI Ao Fo AI O Lessa

Lentes Divergentes: Objeto AI FI FO Imagem AO O Natureza: Virtual Orientação: Direita Tamanho:

Lentes Divergentes: Objeto AI FI FO Imagem AO O Natureza: Virtual Orientação: Direita Tamanho: Menor Posição: Entre FI e O Lessa

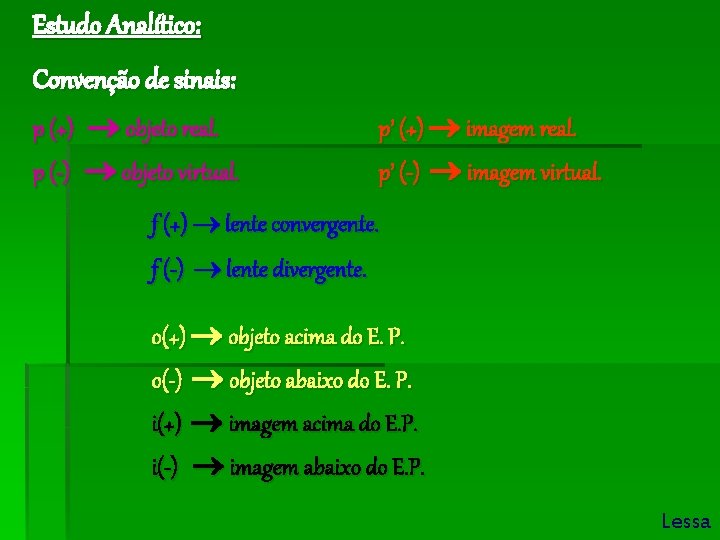

Estudo Analítico: Convenção de sinais: p (+) objeto real. p (-) objeto virtual. p’

Estudo Analítico: Convenção de sinais: p (+) objeto real. p (-) objeto virtual. p’ (+) imagem real. p’ (-) imagem virtual. f (+) lente convergente. f (-) lente divergente. o(+) objeto acima do E. P. o(-) objeto abaixo do E. P. i(+) imagem acima do E. P. i(-) imagem abaixo do E. P. Lessa

Equação dos pontos conjugados: (Equação de Gauss) Equação do aumento linear transversal (A): Lessa

Equação dos pontos conjugados: (Equação de Gauss) Equação do aumento linear transversal (A): Lessa

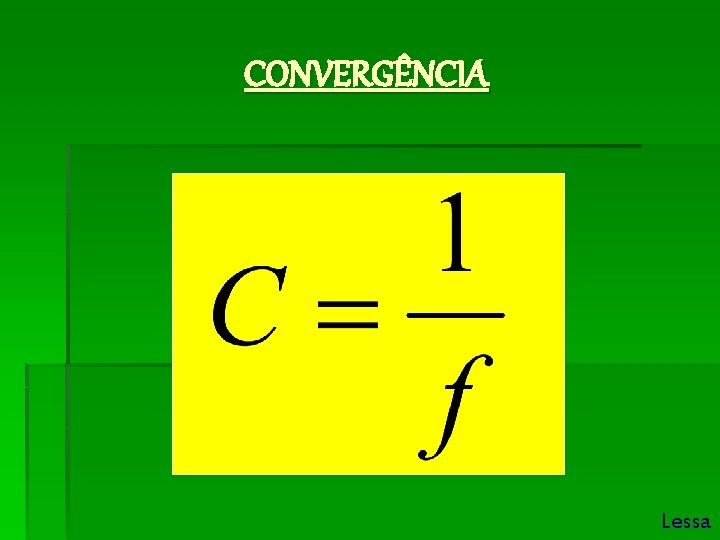

CONVERGÊNCIA Lessa

CONVERGÊNCIA Lessa

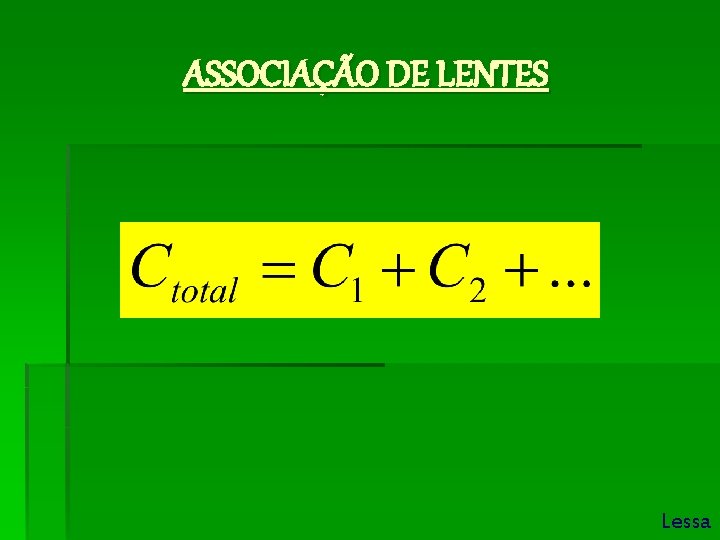

ASSOCIAÇÃO DE LENTES Lessa

ASSOCIAÇÃO DE LENTES Lessa

EQUAÇÃO DE HALLEY Lessa

EQUAÇÃO DE HALLEY Lessa

O OLHO HUMANO Lessa

O OLHO HUMANO Lessa

Lessa

Lessa

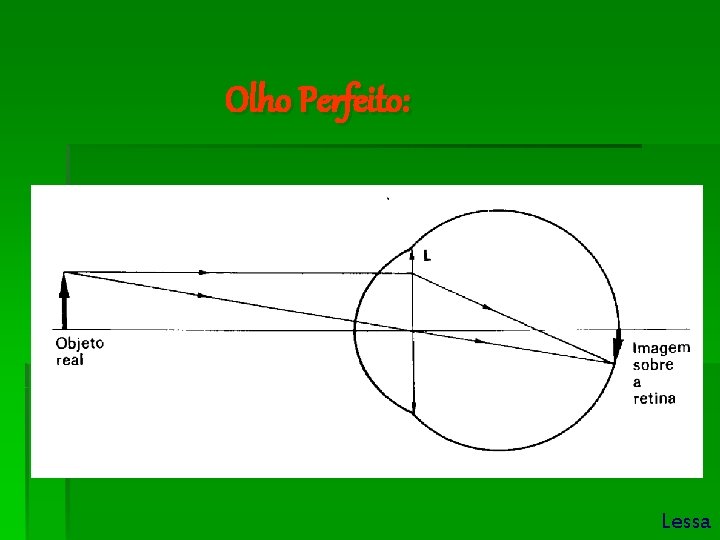

Olho Perfeito: Lessa

Olho Perfeito: Lessa

Defeitos da Visão Miopia: § A imagem se localiza antes da retina; § O

Defeitos da Visão Miopia: § A imagem se localiza antes da retina; § O míope vê mal de longe mas bem de perto; § Para o míope, a distância para uma visão nítida é tanto mais curta, quanto mais forte for a miopia. Lessa

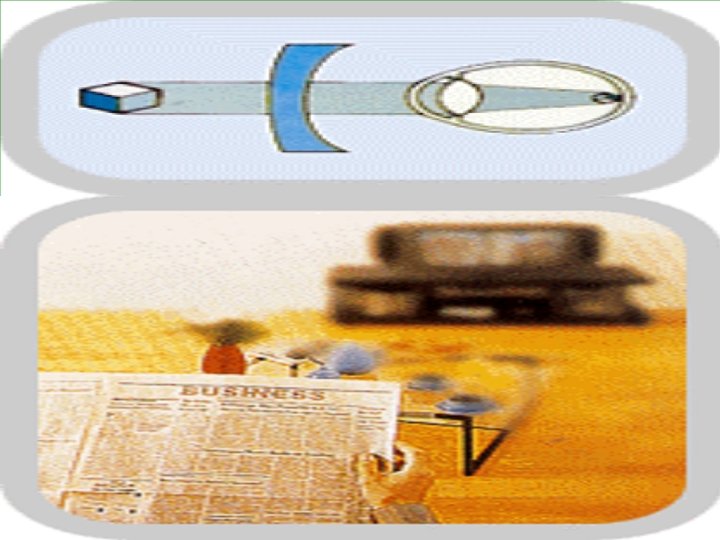

Primeiros Sinais e Correção: § § Franze os olhos para ver com nitidez de

Primeiros Sinais e Correção: § § Franze os olhos para ver com nitidez de longe; Cruza-se com os seus amigos na rua sem os reconhecer; Conseguir ver bem de longe, será à custa de esforço e fadiga; A miopia corrige-se com uma lente divergente (côncava), que recoloca a imagem sobre a retina, e restitui uma boa visão até ao infinito; § Quanto mais forte for a miopia, mais espessas são as lentes nos bordos e mais pesados. Lessa

Lessa

Lessa

Hipermetropia: § § A imagem se localiza atrás da retina; O hipermétrope vê mal

Hipermetropia: § § A imagem se localiza atrás da retina; O hipermétrope vê mal de perto e bem de longe; Escrever com o nariz colado ao caderno; A hipermetropia corrige-se com uma lente convergente (convexa), que recoloca a imagem sobre a retina. Lessa

Lessa

Lessa

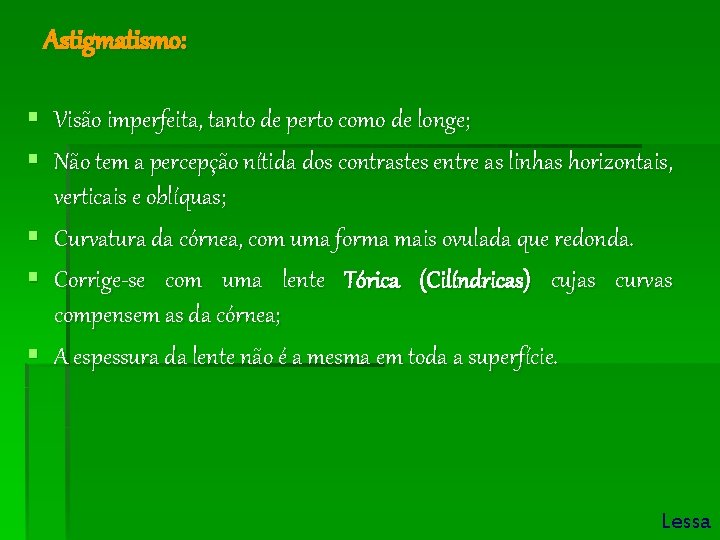

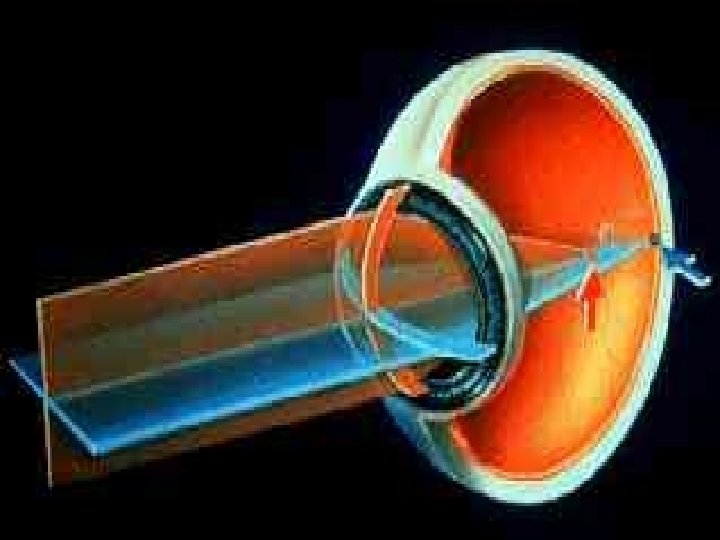

Astigmatismo: § Visão imperfeita, tanto de perto como de longe; § Não tem a

Astigmatismo: § Visão imperfeita, tanto de perto como de longe; § Não tem a percepção nítida dos contrastes entre as linhas horizontais, verticais e oblíquas; § Curvatura da córnea, com uma forma mais ovulada que redonda. § Corrige-se com uma lente Tórica (Cilíndricas) cujas curvas compensem as da córnea; § A espessura da lente não é a mesma em toda a superfície. Lessa

Lessa

Lessa

Lessa

Lessa

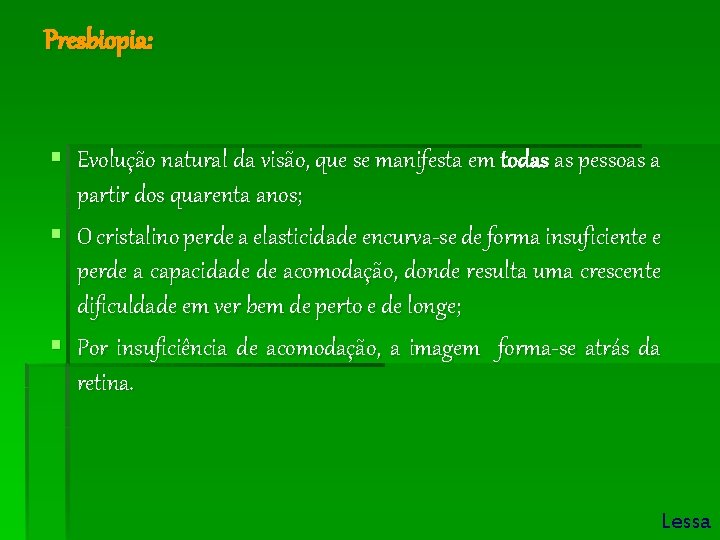

Presbiopia: § Evolução natural da visão, que se manifesta em todas as pessoas a

Presbiopia: § Evolução natural da visão, que se manifesta em todas as pessoas a partir dos quarenta anos; § O cristalino perde a elasticidade encurva-se de forma insuficiente e perde a capacidade de acomodação, donde resulta uma crescente dificuldade em ver bem de perto e de longe; § Por insuficiência de acomodação, a imagem forma-se atrás da retina. Lessa

Lessa

Lessa

Lessa

Lessa
