Jaringan Komputer Internet Apa sih Internet Jaringan tingkat
- Slides: 81
Jaringan Komputer
Internet
Apa sih Internet?
� Jaringan tingkat global yang menghubungkan antara satu komputer dengan komputer lainnya yang berada di seluruh dunia disebut sebagai Interconnected Network atau Internet. � Dunia Internet Disebut Juga sebagai Cyberspace, merupakan media Teknologi Informasi dan Komunikasi dunia maya tanpa batas.
� Karena Bisa Berkomunikasi dengan bebas menggunakan Internet, menurut mu apakah perlu etika berinternet?
JAWABANNYA?
Apa Sih Pengertian Etika?
Menurut Kamus Bahasa Indonesia � Kumpulan Asas Nilai Mengenai Akhlak � Nilai mengenai yang benar dan salah yang dianut masyarakat
Contoh : � Pelanggaran Haki Hak Atas Kekayaan Intelektual. Pembajakan, Cracking, ilegal software. � Download yang tidak sesuai � Chatting menggunakan kata-kata tidak sopan � Menggunakan social media dengan noname (tanpa nama) atau nama palsu. � E-commerce : penipuan
Asal Mula Internet
ARPA (Advanced Research Project Agency), satu Agency di Departeman Pertahanan Amerika memulai suatu project penelitian untuk membangun jaringan dengan cakupan luas. � Hasil dari project tersebut disebut ARPANET. � Tujuan Pokok proyek penelitian ARPA yang kemudian diubah namanya menjadi DARPA � Pada akhir tahun 70 -an (Defence Advanced Research Project Agency)
DARPA Cara agar berbagai komputer yang berada pada berbagai jaringan serta dengan merek yang berbeda, bisa berkomunikasi. Jaringan antar jaringan itulah yang disebut Internetwork Terkenal dengan Internet
Sekilas Tentang Jaringan Komputer
Jaringan komputer � Adalah sekelompok komputer otonom yang saling berhubungan antara yang satu dengan lainnya, � Menggunakan suatu protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi dan bertukar informasi � Setiap peralatan yang tersambung ke jaringan disebut node.
Klasifikasi jaringan komputer terbagi menjadi 5 : � Berdasarkan � Berdasarkan geografisnya fungsi topologi jaringan distribusi sumber informasi/data media transmisi data
Jaringan Komputer Berdasarkan Geografisnya : � Berdasarkan Luas Area atau cakupannya, jaringan komputer dibedakan menjadi : ◦ Jaringan Lokal (LAN : Local Area Network) Masih dalam satu gedung (1 - 10 kilometer) Ø digunakan untuk menghubungkan komputer pribadi dan stasiun kerja (workstation) dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (misalnya pencetak (printer) dan saling bertukar informasi
LAN 1 - 10 kilometer
…Lanjutan ◦ Jaringan Kota (MAN : Metropolitan Area Network) Mencakup sebuah kota yang cukup luas, terdiri atas puluhan gedung yang berjarak 10 - 50 kilometer Ø Kabel transmisi yang digunakan adalah kabel serat optic (Fiber Optic). Contoh : - Transaksi yang Real-Time (data di server pusat diupdate saat itu juga, contoh ATM Bank unluk wilayah nasional) - Komunikasi antar kantor bisa menggunakan e-mail, chatting dan Video Conference (Vi. Con).
MAN 10 - 50 kilometer
…Lanjutan… ◦ Jaringan Wilayah (WAN : Wide Area Network) jaringan antarkota, antar propinsi, antar negara, bahkan antar benua. Ø Jaraknya bisa mencakup seluruh dunia, misalnya jaringan yang menghubungkan semua bank di Indonesia, atau jaringan yang menghubungkan semua kantor Perwakilan Indonesia di seluruh dunia. Ø Media transmisi utama adalah komunikasi lewat satelit, tetapi banyak yang mengandalkan koneksi serat optic antar negara.
WAN 100 KM – 1000 KM
Jenis-jenis jaringan komputer berdasarkan fungsinya 1. Jaringan Client-Server Jaringan ini terdiri dari satu atau lebih komputer server dan komputer client. Biasanya terdiri dari satu komputer server dan beberapa komputer client.
…Lanjutan… 2. Jaringan Peer to Peer Dalam jaringan ini, komputer server maupun komputer client mempunyai kedudukan yang sama. Jadi, komputer server dapat menjadi komputer client, dan sebaliknya komputer client juga dapat menjadi komputer server.
Berdasarkan topologi jaringan , jaringan komputer dapat dibedakan atas ◦ ◦ ◦ Topologi Topologi bus bintang (Star) cincin mesh pohon (Tree) linier
Jenis-jenis jaringan komputer berdasarkan topologi 1. Topologi Bus
2. Topologi Ring
3. Topologi Star
4. Topologi Tree
5. Topologi Mesh / Jala
6. Topologi linear
Berdasarkan distribusi sumber informasi/data : Terpusat Terdistribusi Jaringan yang terdiri dari komputer client dan komputer server dimana komputer client bertugas sebagai perantara dalam mengakses sumber informasi/ data yang berasal dari komputer server. Jaringan ini merupakan hasil perpaduan dari beberapa jaringan terpusat sehingga memungkinkan beberapa komputer server dan client yang saling terhubung membentuk suatu sistem jaringan tertentu.
Berdasarkan media transmisi data : Berkabel (Wired Network) Nirkabel (Wireless Network) Media transmisi data yang digunakan dalam jaringan ini berupa kabel. Kabel tersebut digunakan untuk menghubungkan satu komputer dengan komputer lainnya agar bisa saling bertukar informasi/ data atau terhubung dengan internet. Jaringan ini tidak menggunakan kabel untuk bertukar informasi/ data dengan komputer lain melainkan menggunakan gelombang elektromagnetik untuk mengirimkan sinyal informasi/ data antar komputer satu dengan komputer lainnya.
Tujuan Pembangunan Jaringan Komputer : mengantarkan informasi secara tepat dan akurat dari sisi pengirim ke sisi penerima
� MANFAAT JARINGAN Resource Sharing (Pembagian sumber daya): berbagi pemakaian printer, CPU, memori, harddisk. � Komunikasi: surat elektronik, instant messaging, chatting � Akses informasi: web browsing � Membantu mempertahankan informasi agar tetap andal dan up-to-date � Sebagai Sistem penyimpanan data terpusat ataupun terdistribusi yang memungkinkan banyak pengguna mengaskses data dari berbagai lokasi yang berbeda serta membatasi akses ke data sewaktu sedang diproses
Apa itu Hardware
Yaaa. . . Hardware adalah Perangkat Keras
Contoh : ◦ CPU ◦ Monitor ◦ Mouse ◦ Sound ◦ Modem ◦ Wifi ◦ dll
Perangkat Keras Untuk Jaringan?
Perangkat Keras : � Komputer > Prosessor, RAM, Hardisk, VGA, Monitor. � Modem > Modem dial up, Modem Kabel, Modem ADSL, Modem Wifi Modem Modulator Demodulator Menerjemahkan sinyal komputer berbentuk digital menjadi analog dan Fungsi ? menerjemahkan kembali sinyal analog ke sinyal digital
Perangkat Keras Pendukung � Kartu Jaringan (NIC) � Router � Hub � Switch � Kabel Jaringan � Konektor � Repeater � Bridge
NIC (Kartu Jaringan)
Gambar Memasukan kabel telepon ke modem internal
Berbagai modem 3 G
Modem ADSL
Router kecil dengan access point wireless.
HUB/ SWITCH
REPEATER
KABEL JARINGAN
Kemudian Apa itu software
Yaaaa. . Software adalah Perangkat Lunak
� Contoh : ◦ Komunikasi : Internet explorer, Google chrome, Opera, Mozilla Firefox ◦ Design : Adobe Photoshop, Corel Draw, dll ◦ Anti Virus : Smadav, Avira, Ansav, dll ◦ dll
Perangkat Lunak Untuk Access Internet Apa?
Perangkat Lunak Untuk Akses Internet : � Sistem Operasi � Program Browser � Program E-mail � Program Chatting (m. IRC, Yahoo Messenger, ICQ) � Program FTP (File Transfer Protocol) → Digunakan untuk transfer File (Go. Zilla, Cut FTP dan WSFTP)
KOMUNIKASI DATA
APA ITU KOMUNIKASI DATA? Komunikasi Data adalah proses pengiriman dan penerimaan data atau informasi dari 2 atau lebih device (alat seperti computer, laptop, printer, dan alat komunikasi lain. ) dalam bentuk digital yang dikirimkan melalui media komunikasi data yang terhubung dalam sebuah jaringan baik local maupun yang luas, seperti internet.
KOMPONEN Komdat: a. b. c. d. e. Pengirim, perangkat yang mengirimkan data Penerima, perangkat yang menerima data Data, informasi yang akan dikomunikasikan Media pngiriman, media atau perantara yang digunakan untuk melakukan pengiriman data Protokol, aturan-aturan yang berfungsi sebagai penyelaras hubungan.
Secara umum ada dua jenis komunikasi data, yaitu: � Melalui Infrastruktur Terestrial � Melalui Satelit ◦ Kabel ◦ Nirkabel (Tanpa Kabel)
Melalui Infrastruktur Terestrial : � Kabel ◦ Kabel Twisted Pair ◦ Coaxial ◦ Fiber Optik � Nirkabel ◦ Microwave ◦ Infared ◦ Gelombang Radio
Kabel Twisted Pair
Coaxial
Fiber Optik
Melalui Satelit � Biasanya wilayah yang dicakup akses satelit lebih luas dan mampu menjangkau lokasi yang tidak memungkinkan dibangunnya infrastruktur terestrial namun membutuhkan waktu yang lama untuk berlangsungnya proses komunikasi. � Kelemahan lain dari komunikasi via satelit adalah adanya gangguan yang disebabkan oleh radiasi gelombang matahari (sun outage)
Tipe Sinyal Dalam Komunikasi Data : • Sinyal Digital • Sinyal Analog

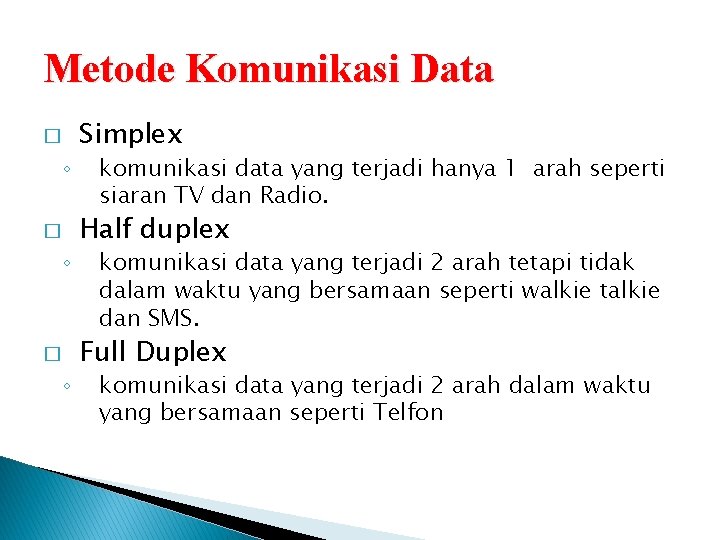

Metode Komunikasi Data � ◦ � ◦ Simplex komunikasi data yang terjadi hanya 1 arah seperti siaran TV dan Radio. Half duplex komunikasi data yang terjadi 2 arah tetapi tidak dalam waktu yang bersamaan seperti walkie talkie dan SMS. Full Duplex komunikasi data yang terjadi 2 arah dalam waktu yang bersamaan seperti Telfon
Media Komunikasi
Fungsi Media Komunikasi • Efektifitas : dengan media komunikasi mempermudah kelancaran penyampaian informasi. • Efisiensi : dengan menggunakan media komunikasi mempercepat penyampaian informasi. • Konkrit : dengan menggunakan media komunikasi membantu mempercepat isi pesan yang bersifat abstrak. • Motivatif: dengan menggunakan media komunikasi lebih semangat melakukan komunikasi.
Jenis-jenis media komunikasi : � Berdasarkan fungsinya � Berdasarkan bentuknya � Berdasarkan jangkauannya
Berdasarkan fungsinya : a. Fungsi Produksi • berguna untuk menghasilkan informasi • contohnya: Komputer pengolah kata (Word Processor). b. Fungsi reproduksi • kegunaaanya untuk memproduksi ulang dan menggandakan informasi • contohnya: Audio tapes recorder dan Video tapes. c. Fungsi Penyampaian Informasi • dipergunakan untuk menyebarluaskan dan menyampaikan pesan kepada komunikan yang menjadi sasaran • contohnya: Telephone, Faximile dll.
Berdasarkan Bentuknya : a. Media Cetak adalah segala barang cetak, sebagai sarana penyampaian pesan contohnya: surat kabar, brosur, bulletin dll. b. Media Visual atau media pandang adalah penerimaan pesan yang tersampaikan menggunakan indra penglihatan contohnya: foto dll. c. Media Audio adalah penerimaan pesan yang tersampaikan dengan menggunakan indra pendengaran contohnya: Radio, Tape recorder dll. d. Media Audio Visual adalah media komunikasi yang dapat dilihat sekaligus didengar jadi untuk mengakses informasi yang disampaikan, digunakan indra penglihatan dan pendengaran sekaligus contohnya : Televisi dan Film.
Berdasarkan jangkauan penyebaran informasi : A. Media Komunikasi Eksternal yaitu media komunikasi yang dipergunakan untuk menjalin hubungan dan menyampaikan informasi dengan pihak-pihak luar. B. Media Komunikasi Internal adalah semua sarana penyampaian dan penerimaan informasi dikalangan public internal dan biasanya bersifat non komersial. Penerima maupun pengirim informasi adalah orang-orang public internal.
PROTOKOL TCP/IP
Protokol (komputer) sebuah aturan atau standar yang mengatur atau mengizinkan terjadinya hubungan, komunikasi, dan perpindahan data antara dua atau lebih titik komputer. Protokol adalah
Fungsi protokol a. Fragmentasi dan Re-assembly Pembagian informasi yang dikirim menjadi beberapa paket data dari sisi pengirim. b. Enkapsulasi proses pengiriman data yang dilengkapi dengan alamat, kode-kode koreksi, dan lain-lain. c. Kontrol Konektivitas Membangun hubungan komunikasi berupa pengiriman data dan mengakhiri hubungan dari pengirim ke penerima.
Fungsi protokol d. Flow Control sebagai pengatur jalannya data dari pengirim ke penerima. e. Error Control mengontrol terjadinya kesalahan sewaktu data dikirimkan. f. Pelayanan Transmisi Fungsinya adalah memberikan pelayanan komunikasi data yang berhubungan dengan prioritas dan keamanan data.
Jenis-jenis Protokol : Protokol juga punya banyak jenis, beberapa jenis protokol yang umum digunakan dalam sebuah komputer adalah sebagai berikut : a. Net. Bean Frame Protocol b. Net. BIOS c. NWLink d. IPX/SPX e. TCP/IP f. Subnet Mask
TCP/IP � adalah satu perangkat lunak jaringan komputer (networking software) yang terdapat dalam sistem, dan dipergunakan dalam komunikasi data dalam local area network (LAN) maupun Internet.
TCP Transmission Control Protocol IP Internet Protocol TCP/IP menjadi satu nama karena fungsinya selalu bergandengan satu sama lain dalam komunikasi data.
MODEL PROTOKOL TCP/IP
ARSITEKTUR TCP/IP • Arsitektur TCP/IP tidaklah berbasis model referensi tujuh lapis OSI, tetapi menggunakan model referensi DARPA. • TCP/IP merngimplemenasikan arsitektur berlapis yang terdiri atas empat lapis. • Empat lapis ini, kadang-kadang disebut sebagai DARPA Model, Internet Model, atau Do. D Model. • Mengingat TCP/IP merupakan protokol yang awalnya dikembangkan dari proyek ARPANET yang dimulai oleh Departemen Pertahanan Amerika Serikat.
Kesimpulan : � Jaringan tingkat global yang menghubungkan antara satu komputer dengan komputer lainnya yang berada di seluruh dunia disebut Internet � Ternyata terdapat Etika � Untuk Sejarah ARPANET berubah Menjadi DARPA dan sekarang terkenal menjadi Internet
Quiz : � Sebutkan Perangkat Keras dan Lunak untuk Akses Internet? � Berikan Contoh Pelanggaran etika yang kamu ketahui? � Sebutkan dan Jelaskan 5 Klasifikasi Jaringan Internet? � Sebutkan Jenis dan Contoh Media Komunikasi berdasarkan bentuknya? � Apa yang dimaksud simplex, half duplex, full duplex? � Apa yang kamu pahami dari sebuah Protokol TCP/IP?
