SISTEM JARINGAN KOMPUTER Jaringan komputer merupakan sekumpulan komputer

SISTEM JARINGAN KOMPUTER Jaringan komputer merupakan sekumpulan komputer berjumlah banyak yang terpisah-pisah akan tetapi saling berhubungan dalam melaksanakan tugasnya. Sistem dan Teknologi Informasi

• Aspek yang perlu diperhatikan dalam sebuah jaringan komputer : 1. perangkat keras: meliputi jenis transmisi dan bentuk/topologi jaringan. 2. perangkat lunak: meliputi susunan protokol dan perjalanan data dari satu komputer ke komputer lain. Sistem dan Teknologi Informasi

• Teknologi transmisi : 1. jaringan broadcast: saluran komunikasi tunggal dipakai bersama-sama oleh semua mesin yang ada pada jaringan. 2. jaringan point to point: terdiri dari beberapa koneksi pasangan individu mesin-mesin/ melalui beberapa mesin perantara/banyak rute. Sistem dan Teknologi Informasi

• Jarak ü Diperlukan teknik yang berbeda untuk jarak yang berbeda. ü

LAN (Local Area Network) ü Mencakup daerah kecil (kantor, kampus dll); ü Menggunakan teknologi wi-fi/hotspot; ü Secara fisik dbatasi oleh lokasi; ü Kecepatan transfer 10, 100 – 1000 Mbit/s; ü Dapat saling bertukar data dan penggunaan peralatan secara bersamaan; ü Umumnya menggunakan perangkat hub, penyampaian data secara broadcast. Sistem dan Teknologi Informasi

LAN. . .

MAN (Metropolitant Area Network) ü Jaringan dalam suatu kota; ü Transfer data kecapatn tinggi; ü Merupakan gabungan dari beberapa LAN; ü Meliputi pemerintahan, perkantoran dll; ü Jangkauan antara 10 -50 km.

MAN. . .

WAN (Wide Area Notwork) ü Mencakup daerah geografis yang luas (antar wilayah/kota/negara/benua); ü Kumpulan dari mesin yang bertujuan untuk menjalankan aplikasi pemakai; ü Menggunakan subnet sebagai media penghubung; ü Membutuhkan router dan saluran komunikasi publik. ü Menggunakan kabel didalam tanah/didasar laut (fiber optic) dan diluar angkasa(koneksi satelit).

WAN. . .

TIPE, KOMPONEN DAN TOPOLOGI JARINGAN • Tipe Jaringan : 1. client-server 2. Peer to peer • Komponen Jaringan : 1. komponen fisik 2. Komponen non-fisik Sistem dan Teknologi Informasi • Topologi Jaringan : 1. Bus 2. Ring/cincin 3. Start/bintang 4. Hirarkis/pohon 5. Mesh/acak

Tipe Jaringan. . . server=menyediakan fasilitas bagi komputer-komputer lain dalam jaringan. client=komputer-komputer yang menerima/ menggunakan fasilitas yang disediakan oleh server/workstation. Peer to peer=dapat saling berbagi fasilitas yang dimilikinya. / kelangsungan kerja jaringan tidak tergantung pada server. Sistem dan Teknologi Informasi

Komponen jaringan. . . 1. Komponen fisik: unit komputer, lan card/kartu jaringan, kabel jaringan (fiber optic, kabel coakxial, twisted pair); konektor, tang kriping, hub, switch, router. 2. Komponen non fisik: operating sistem, protokol jaringan/aturan. Sistem dan Teknologi Informasi

• Topologi Jaringan. . . Topologi jaringan = bentuk/struktur jaringan yang menghubungkan antar komputer yang satu dengan komputer lainnya dengan alat kabel/nirkabel. Sistem dan Teknologi Informasi

Topologi jaringan. . . 1. Topologi BUS üCukup sederhana dibanding topolgi lainnya; üBerbasis fiber optic; üMemakai satu buah kabel coaxial disepanjang node; üBiaya instalasi murah karena menggunakan sedikit kabel; üTambahan client/workstation dapat dilakukan dengan mudah; üJika salah satu kabel putus maka akan mengganggu workstation/client lainnya; üSering terjadi tabrakan data saat mengirim dan menerima data; üJadul dan susah dikembangkan.

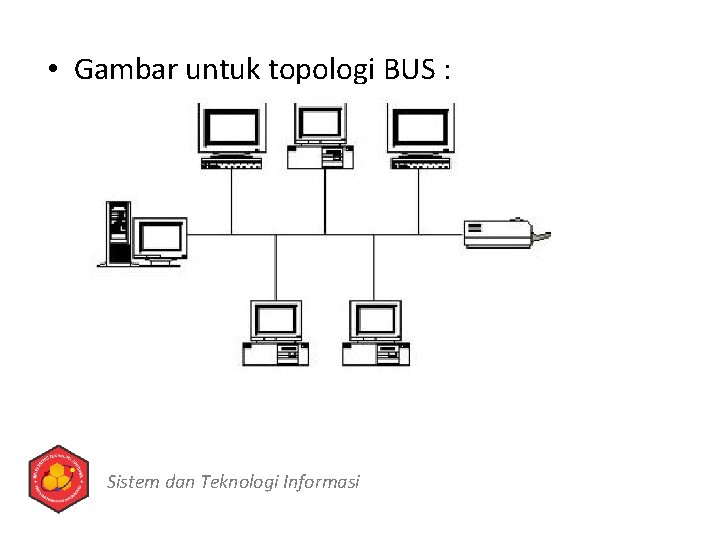

• Gambar untuk topologi BUS : Sistem dan Teknologi Informasi

Topologi jaringan. . . 2. Topologi STAR üUmumnya memakai hub/switch untuk menghubung client satu dengan client lainnya; üBersifat fleksibel (tidak mempengaruhi pc lainnya); üCukup mudah dalam mendeteksi masalah; üMembutuhkan banyak kabel; üJaringan tergantung pada terminal pusat.

• Gambar untuk toplogi star: Sistem dan Teknologi Informasi

Topologi jaringan. . . 3. Topologi RING üMenghubung satu pc dengan pc lainnya dalam satu buah rangkaian melingkar; üMemanfaatkan kartu LAN; üMemiliki performa yang cukup baik dan mudah diimplementasikan; üMudah di instalasi; üKinerja komunikasi agak rumit karena jika satu koneksi putus, koneksi yang lain juga ikut putus; üBisa terjadi tabrakan data.

• Gambar untuk topologi RING: Sistem dan Teknologi Informasi

Topologi jaringan. . . 4. Topologi MESH üSangat tepat dalam aspek pemilihan rute yang banyak; üBerfungsi sebagai jalur backup saat jalur lain mengalami masalah; üJalur pengiriman data sangat banyak; üProses intsalasinya rumit karena membutuhkan banyak kabel dan biaya yang mahal.

• Gambar untuk topologi MESH: Sistem dan Teknologi Informasi

Topologi jaringan. . . 5. Topologi TREE/POHON üMerupakan gabungan antara topologi star dan bus; üUmumnya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda; üSusunan data terpusat dengan cara hirarki; üMudah dikembangkan; üJika pc paling atas bermasalah, maka pc yang bawah juga ikut bermasalah karena kinerja lambat; üMemanfaatkan banyak kabel.

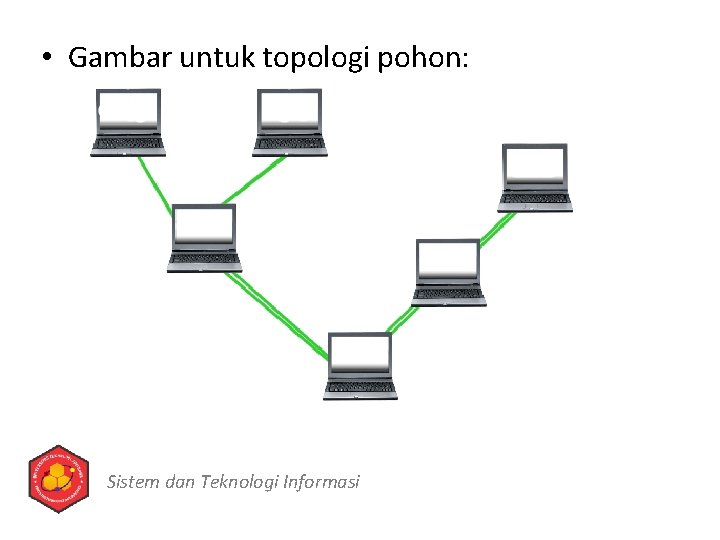

• Gambar untuk topologi pohon: Sistem dan Teknologi Informasi

Alat dan bahan yang dibutuhkan untuk membangun sebuah jaringan : 1. PC (Personal Computer) 2. Tang crimping

Alat dan bahan. . . 3. Kabel UTP/konektro RJ 45 4. Kartu jaringan/lan card

Alat dan bahan. . . 5. Tester 6. Hub/Switch

Alat dan bahan. . . 7. Repeater 8. Obeng

Alat dan bahan. . . 9. Router 8. UPS

Susunan Protokol Jaringan Komputer • Jaringan di organisasikan sebagai suatu tumpuka lapisan/layer. • Tiap lapisan memiliki protokol. • Protokol = aturan yang mendefinisikan fungsi yang terdapat didalam sebuah jaringan komputer. (pesan/data/informasi)yang dikirim. • Komunikasi antar pasangan lapisan harus menggunakan protokol yang sama. Sistem dan Teknologi Informasi

Susunan protokol. . . • Arsitekstur jaringan = himpunan lapisan dan protokol. • Stack protokol = urutan protokol yang digunakan dengan satu protokol lain per lapisan.

• Jenis-jenis protokol : 1. TCP/IP (Transmission Control Protocol/Internet Protocol) proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet. 2. Domain Name System (DNS) membantu memetakan host name sebuah komputer ke IP address. 3. HTTP (Hypertext Transfer Protocol) digunakan oleh WWW (World Wide Web), mendefinisikan bagaimana suatu pesan bisa diformat dan dikirimkan dari server ke client. DLL. . .

• Gambar susunan lapisan (layer)

OSI (Open System Interconnection ü Protokol dibagi dalam 7 lapisan layanan; ü Tiap lapis mempunyai tugas masing-masing dan selalu diikuti oleh lapis yang lebih rendah dengan tugas yang lebih sederhana; ü Lapisan bawah memberi layanan bagi lapisan diatasnya; ü Dibagi dalam 2 group yaitu upper layer dan lower layer;

OSI. . . • Gambar 7 lapisan OSI

OSI. . . Tugas dan fungsi masing-masing lapisan OSI : 1. Physical Layer Mengatur pengiriman data berupa bit lewat kabel, berkaitan langsung dengan perangkat keras seperti kabel, dan kartu jaringan (LAN CARD). 2. Data Link Layer Mengendalikan kesalahan antara dua komputer yang berkomunikasi lewat lapisan physical, biasanya digunakan oleh hub dan switch.

OSI. . . Tugas dan fungsi masing-masing lapisan OSI : 3. Network Layer Menerjemahkan alamat logis jaringan ke alamat fisik jaringan, memberi identitas alamat, jalur perjalanan pengiriman data, dan mengatur masalah jaringan. 4. Transport Layer Mengatur pengiriman pesan dari hos-host di jaringan. Pertama data dibagi-bagi menjadi paket-paket sebelum pengiriman dan kemudian penerima akan menggabungkan paket-paket tersebut menjadi data utuh kembali, memastikan bahwa pengiriman data bebas kesalahan dan kehilangan paket data.

OSI. . . Tugas dan fungsi masing-masing lapisan OSI : 5. Session Layer Membuat sesi untuk proses dan mengakhiri sesi tersebut. Contohnya jika ada login secara interaktif maka sesi dimulai dan kemudian jika ada permintaan log off maka sesi berakhir, menghubungkan lagi jika sesi login terganggu sehingga terputus. 6. Presentation Layer Bertanggung jawab untuk menyandikan(syntax) informasi, membuat dua host dapat berkomunikasi.

OSI. . . Tugas dan fungsi masing-masing lapisan OSI : 7. Application Layer Menyediakan layanan untuk aplikasi misalnya transfer file, email, akses suatu komputer. Sistem dan Teknologi Informasi

Tujuan jaringan komputer adalah untuk: 1. resource sharing/ berbagi sesumber 2. high reliability/kehandalan tinggi 3. menghemat uang 4. scalability/ skalabilitas 5. medium komunikasi 6. akses informasi luas 7. komunikasi orang-ke-orang 8. hiburan interakti
