MATERI 4 JARINGAN KOMPUTER JARINGAN KOMPUTER Jaringan komputer

MATERI 4 : JARINGAN KOMPUTER

JARINGAN KOMPUTER Jaringan komputer Merupakan sekumpulan komputer berjumlah banyak yang terpisah akan tetapi saling berhubungan dalam melaksanakan tugasnya. Dua buah komputer misalnya dikatakan terkoneksi bila keduanya dapat saling bertukar informasi. Jenis – jenis Jaringan Berdasarkan skala: • Local Area Network (LAN) • Metropolitan Area Network (MAN) • Wide Area Network (WAN) • Internetwork (internet) Berdasarkan topologi: • Bus • Star • Ring • Tree • Mesh Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

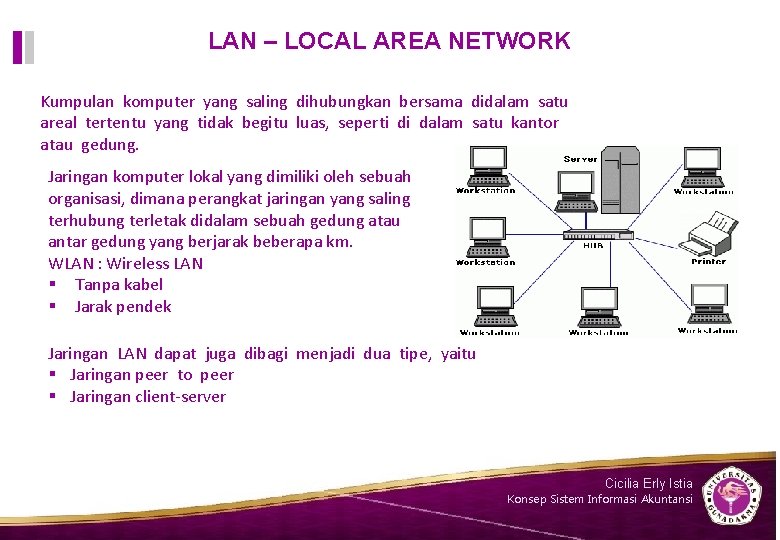

LAN – LOCAL AREA NETWORK Kumpulan komputer yang saling dihubungkan bersama didalam satu areal tertentu yang tidak begitu luas, seperti di dalam satu kantor atau gedung. Jaringan komputer lokal yang dimiliki oleh sebuah organisasi, dimana perangkat jaringan yang saling terhubung terletak didalam sebuah gedung atau antar gedung yang berjarak beberapa km. WLAN : Wireless LAN § Tanpa kabel § Jarak pendek Jaringan LAN dapat juga dibagi menjadi dua tipe, yaitu § Jaringan peer to peer § Jaringan client-server Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

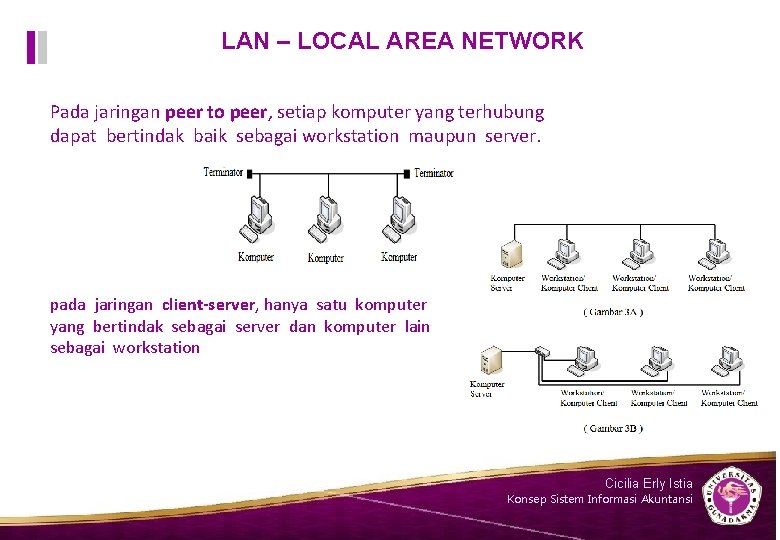

LAN – LOCAL AREA NETWORK Pada jaringan peer to peer, setiap komputer yang terhubung dapat bertindak baik sebagai workstation maupun server. pada jaringan client-server, hanya satu komputer yang bertindak sebagai server dan komputer lain sebagai workstation Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

MAN – METROPOLITAN AREA NETWORK Merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN. • MAN dapat mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga sebuah kota dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum. • MAN mampu menunjang data dan suara, bahkan dapat berhubungan dengan jaringan televisi kabel. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

WAN – WIDE AREA NETWORK Jaringan yang biasanya sudah menggunakan media wireless, sarana satelit ataupun kabel serat optik, karena jangkauannya yang lebih luas, bukan hanya meliputi satu kota atau antar kota dalam suatu wilayah, tetapi mulai Menjangkau area/wilayah otoritas negara lain. • WAN biasanya lebih rumit dan sangat kompleks bila dibandingkan LAN maupun MAN • WAN menggunakan banyak sarana untuk menghubungkan antara LAN dan WAN kedalam komunikasi global seperti internet. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

INTERNET Internet yang merupakan gabungan dari LAN, MAN, dan WAN, adalah sebuah sistem komunikasi global yang menghubungkan komputer dan jaringan- jaringan komputer di seluruh dunia Setiap komputer dan jaringan terhubung secara langsung maupun tidak langsung ke beberapa jalur utama yang disebut internet backbone dan dibedakan satu dengan yang lainnya menggunakan alamat unik yang biasa disebut dengan alamat Internet Protocol (IP). Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

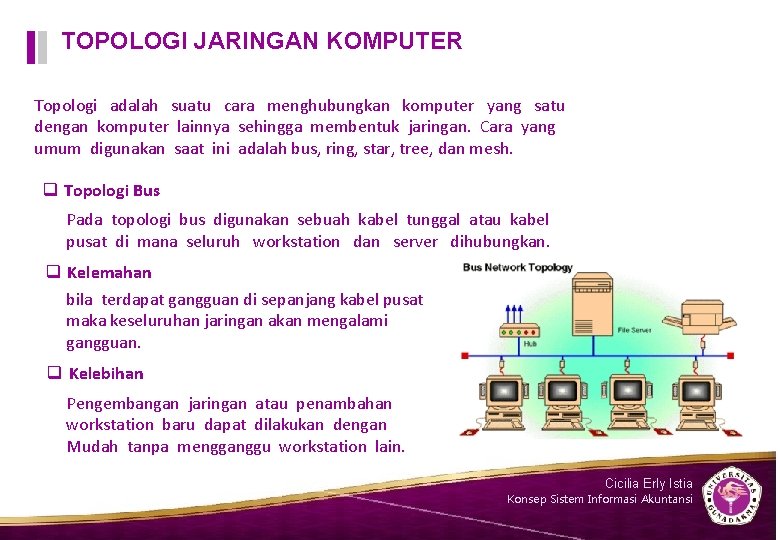

TOPOLOGI JARINGAN KOMPUTER Topologi adalah suatu cara menghubungkan komputer yang satu dengan komputer lainnya sehingga membentuk jaringan. Cara yang umum digunakan saat ini adalah bus, ring, star, tree, dan mesh. q Topologi Bus Pada topologi bus digunakan sebuah kabel tunggal atau kabel pusat di mana seluruh workstation dan server dihubungkan. q Kelemahan bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan. q Kelebihan Pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan Mudah tanpa mengganggu workstation lain. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

TOPOLOGI RING Pada topologi ring, semua workstation dan server di hubungkan sehingga terbentuk suatu pola lingkaran atau cincin Tiap workstation ataupun server akan menerima dan melewatkan informasi dari satu komputer ke komputer lain, bila alamat- alamat yang dimaksud sesuai maka informasi diterima dan bila tidak informasi akan dilewatkan q Kelemahan Setiap node dalam jaringan akan selalu ikut serta mengelola informasi yang dilewatkan dalam jaringan, sehingga bila terdapat gangguan di suatu node maka seluruh jaringan akan terganggu. q Kelebihan Tidak terjadinya collision atau tabrakan pengiriman data seperti pada topologi bus, karena hanya satu node dapat mengirimkan data pada suatu saat. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

TOPOLOGI STAR Pada topologi star, masing-masing workstation dihubungkan secara langsung ke server atau hub. q Kelemahan kebutuhan kabel yang lebih besar dibandingkan dengan topologi lainnya. q Kelebihan Dengan adanya kabel tersendiri untuk setiap workstation ke server, maka bandwidth atau lebar jalur komunikasi dalam kabel akan semakin lebar sehingga akan meningkatkan unjuk kerja jaringan secara keseluruhan. Bila terdapat gangguan di suatu jalur kabel maka gangguan hanya akan terjadi dalam komunikasi antara workstation yang bersangkutan dengan server, jaringan secara keseluruhan tidak mengalami gangguan. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

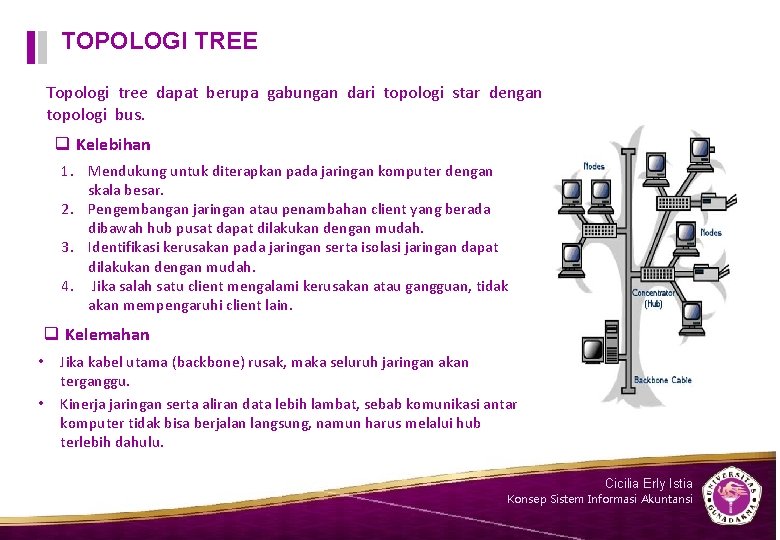

TOPOLOGI TREE Topologi tree dapat berupa gabungan dari topologi star dengan topologi bus. q Kelebihan 1. Mendukung untuk diterapkan pada jaringan komputer dengan skala besar. 2. Pengembangan jaringan atau penambahan client yang berada dibawah hub pusat dapat dilakukan dengan mudah. 3. Identifikasi kerusakan pada jaringan serta isolasi jaringan dapat dilakukan dengan mudah. 4. Jika salah satu client mengalami kerusakan atau gangguan, tidak akan mempengaruhi client lain. q Kelemahan • • Jika kabel utama (backbone) rusak, maka seluruh jaringan akan terganggu. Kinerja jaringan serta aliran data lebih lambat, sebab komunikasi antar komputer tidak bisa berjalan langsung, namun harus melalui hub terlebih dahulu. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

TOPOLOGI MESH Topologi mesh digunakan pada kondisi di mana tidak ada hubungan komunikasi terputus secara absolut antar node komputer. Topologi ini merefleksikan desain internet yang memiliki multi path ke berbagai lokasi. q Kelebihan performansi dan keamanan paling baik q Kelemahan sangat mahal, jalur yang harus disediakan bertambah secara eksponensial oleh penambahan komputer Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

INTERNET Orang yang terhubung ke jaringan sering berharap untuk dapat komunikasi dengan orang lain yang terhubung ke jaringan lainnya. Keinginan seperti ini memerlukan hubungan antar jaringan yang seringkali tidak kompatibel dan berbeda. Kadang menggunakan mesin yang disebut GATEWAY sebagai penerjemah antar jaringan yang tidak kompatibel. Kumpulan jaringan yang terkoneksi disebut INTERNETWORK atau INTERNET. Bentuk INTERNET yang umum adalah kumpulan dari LAN yang dihubungkan oleh WAN. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

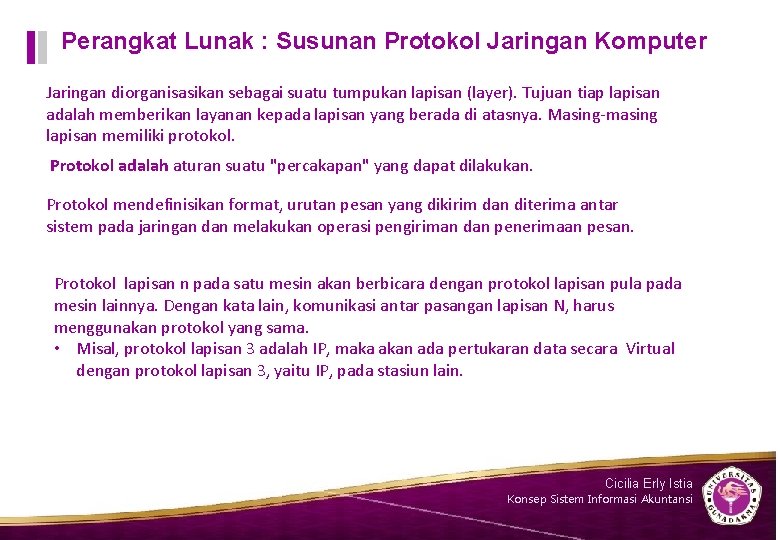

Perangkat Lunak : Susunan Protokol Jaringan Komputer Jaringan diorganisasikan sebagai suatu tumpukan lapisan (layer). Tujuan tiap lapisan adalah memberikan layanan kepada lapisan yang berada di atasnya. Masing-masing lapisan memiliki protokol. Protokol adalah aturan suatu "percakapan" yang dapat dilakukan. Protokol mendefinisikan format, urutan pesan yang dikirim dan diterima antar sistem pada jaringan dan melakukan operasi pengiriman dan penerimaan pesan. Protokol lapisan n pada satu mesin akan berbicara dengan protokol lapisan pula pada mesin lainnya. Dengan kata lain, komunikasi antar pasangan lapisan N, harus menggunakan protokol yang sama. • Misal, protokol lapisan 3 adalah IP, maka akan ada pertukaran data secara Virtual dengan protokol lapisan 3, yaitu IP, pada stasiun lain. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

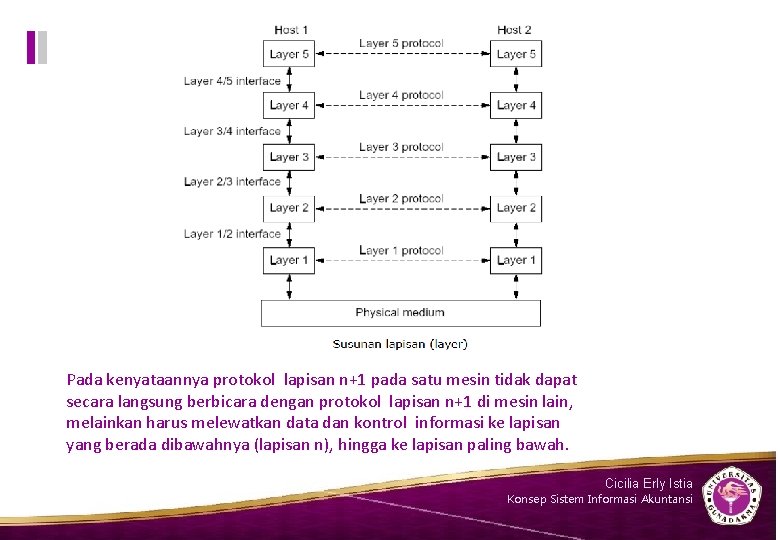

Pada kenyataannya protokol lapisan n+1 pada satu mesin tidak dapat secara langsung berbicara dengan protokol lapisan n+1 di mesin lain, melainkan harus melewatkan data dan kontrol informasi ke lapisan yang berada dibawahnya (lapisan n), hingga ke lapisan paling bawah. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

v Himpunan lapisan dan protokol disebut arsitektur protokol. v Urutan protokol yang digunakan oleh suatu sistem, dengan satu protokol per lapisan, disebut stack protocol Agar suatu paket data dapat saling dipertukarkan antar lapisan, maka paket data tersebut harus ditambahkan suatu header Yang menunjukkan karakteristik dari protokol pada lapisan tersebut. Satu stasiun dapat berhubungan dengan stasiun lain dengan cara mendefinisikan spesifikasi dan standarisasi untuk segala hal tentang media fisik komunikasi dan juga segala sesuatu menyangkut metode komunikasi datanya. Hal ini dilakukan pada lapisan 1 Karena begitu kompleknya tugas-tugas yang harus disediakan dilakukan oleh suatu jaringan komputer, maka tidak cukup dengan hanya satu standard protokol saja. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

MODEL OSI – Arisitektur Jaringan Sistem Tugas yang komplek tersebut harus dibagi menjadi bagian-bagian yang lebih dapat di atur dan diorganisasikan sebagai suatu arsitektur komunikasi. Suatu organisasi standard ISO (International Standard Organization) pada tahun 1977 membentuk suatu komite untuk mengembangkan suatu arsitektur jaringan. Hasil dari komite tersebut adalah Model Referensi OSI (Open Systems Interconnection). Layer dan Header yang menjelaskan ada 7 lapisan (layer) dengan nama masing-masing. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

Gambar OSI Layer dan Header juga menggambarkan header-header yang diberikan pada setiap lapisan kepada data yang dikirimkan dari lapisan ke lapisan. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

Setiap lapisan memiliki tugas yang berbeda satu sama lain. Berikut masing- masing tugas dari tiap lapisan: 7) Application Layer menyediakan layanan untuk aplikasi misalnya transfer file, email, akses suatu komputer atau layanan. 6) Presentation Layer bertanggung jawab untuk menyandikan informasi. Lapisan ini membuat dua host dapat berkomunikasi. 5) Session Layer membuat sesi untuk proses dan mengakhiri sesi tersebut. Lapisan ini juga menghubungkan lagi jika sesi login terganggu sehingga terputus 4) Transport Layer Lapisan ini mengatur pengiriman pesan dari hos-host di jaringan. Lapisan ini juga memastikan bahwa pengiriman data bebas kesalahan dan kehilangan paket data. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

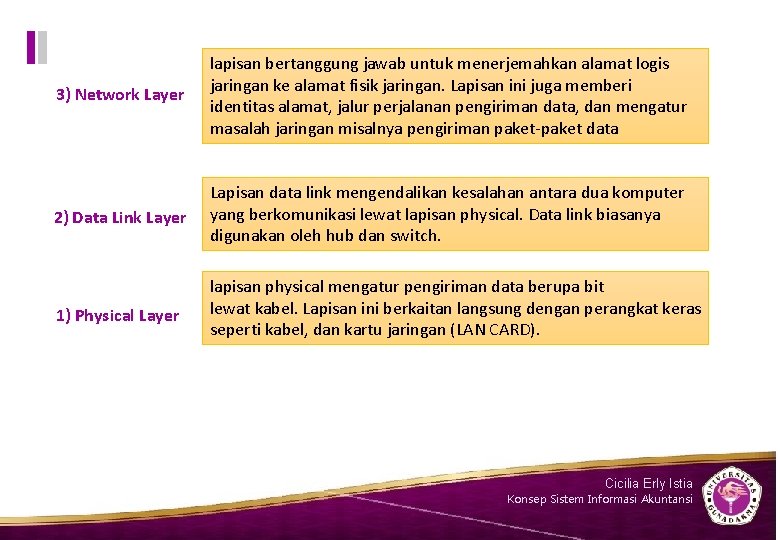

3) Network Layer lapisan bertanggung jawab untuk menerjemahkan alamat logis jaringan ke alamat fisik jaringan. Lapisan ini juga memberi identitas alamat, jalur perjalanan pengiriman data, dan mengatur masalah jaringan misalnya pengiriman paket-paket data 2) Data Link Layer Lapisan data link mengendalikan kesalahan antara dua komputer yang berkomunikasi lewat lapisan physical. Data link biasanya digunakan oleh hub dan switch. 1) Physical Layer lapisan physical mengatur pengiriman data berupa bit lewat kabel. Lapisan ini berkaitan langsung dengan perangkat keras seperti kabel, dan kartu jaringan (LAN CARD). Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

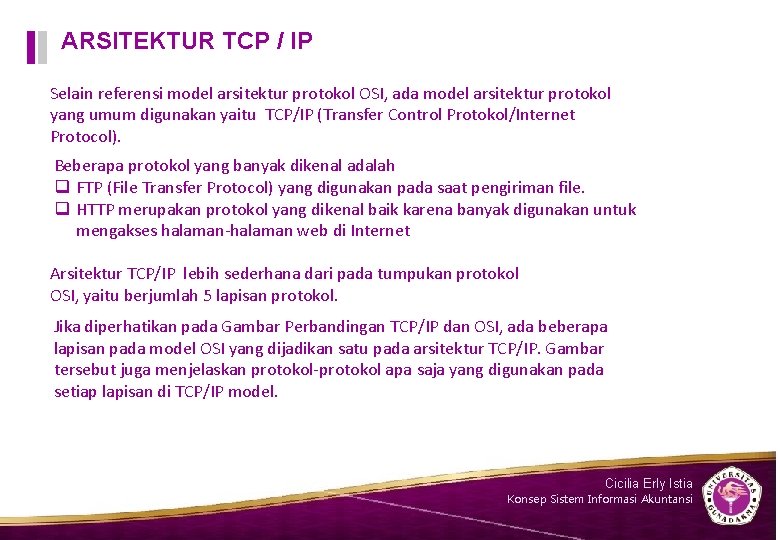

ARSITEKTUR TCP / IP Selain referensi model arsitektur protokol OSI, ada model arsitektur protokol yang umum digunakan yaitu TCP/IP (Transfer Control Protokol/Internet Protocol). Beberapa protokol yang banyak dikenal adalah q FTP (File Transfer Protocol) yang digunakan pada saat pengiriman file. q HTTP merupakan protokol yang dikenal baik karena banyak digunakan untuk mengakses halaman-halaman web di Internet Arsitektur TCP/IP lebih sederhana dari pada tumpukan protokol OSI, yaitu berjumlah 5 lapisan protokol. Jika diperhatikan pada Gambar Perbandingan TCP/IP dan OSI, ada beberapa lapisan pada model OSI yang dijadikan satu pada arsitektur TCP/IP. Gambar tersebut juga menjelaskan protokol-protokol apa saja yang digunakan pada setiap lapisan di TCP/IP model. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

TCP / IP Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

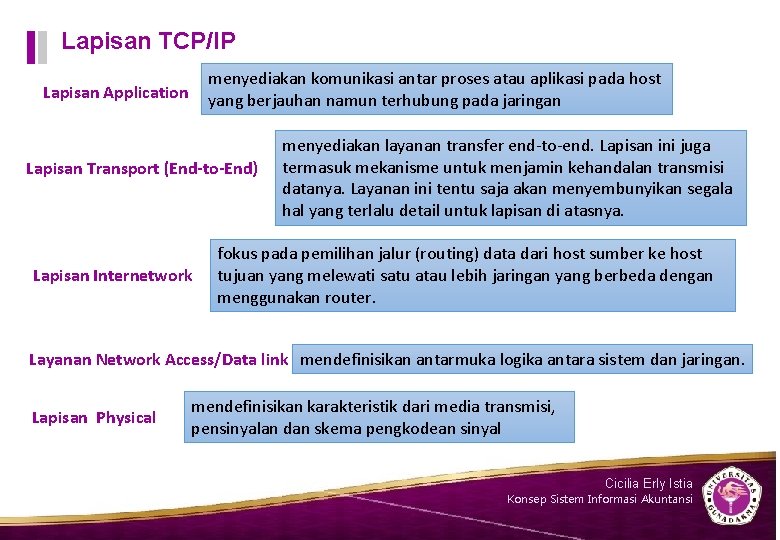

Lapisan TCP/IP menyediakan komunikasi antar proses atau aplikasi pada host yang berjauhan namun terhubung pada jaringan Lapisan Application Lapisan Transport (End-to-End) Lapisan Internetwork menyediakan layanan transfer end-to-end. Lapisan ini juga termasuk mekanisme untuk menjamin kehandalan transmisi datanya. Layanan ini tentu saja akan menyembunyikan segala hal yang terlalu detail untuk lapisan di atasnya. fokus pada pemilihan jalur (routing) data dari host sumber ke host tujuan yang melewati satu atau lebih jaringan yang berbeda dengan menggunakan router. Layanan Network Access/Data link mendefinisikan antarmuka logika antara sistem dan jaringan. Lapisan Physical mendefinisikan karakteristik dari media transmisi, pensinyalan dan skema pengkodean sinyal Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

PERANGKAT JARINGAN KOMPUTER Perangkat jaringan adalah semua komputer, peripheral, interface card, dan perangkat tambahan yang terhubung ke dalam suatu sistem jaringan komputer untuk melakukan komunikasi data. Perangkat jaringan komputer terdiri dari : q SERVER pusat kontrol dari jaringan komputer. berfungsi untuk menyimpan informasi dan untuk mengelola suatu jaringan komputer. Server akan melayani seluruh client atau workstation yang terhubung ke jaringan. Sistem operasi yang digunakan pada server adalah sistem operasi yang khusus yang dapat memberikan Layanan bagi workstation. Komputer yang terhubung dengan sebuah LAN. Semua komputer yang q WORKSTATION terhubung dengan jaringan dapat dikatakan sebagai workstation. Komputer ini yang melakukan akses ke server guna mendapat layanan yang telah disediakan oleh server. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

q NETWORK INTERFACE CARD q KABEL Kabel Coaxial Expansion board yang digunakan supaya komputer dapat dihubungkan dengan jaringan. Sebagian besar NIC dirancang untuk jaringan, protokol, dan media tertentu. NIC biasa disebut dengan LAN card. saluran yang menghubungkan antara 2 workstation atau lebih. Jenis-jenis kabel yang digunakan dalam jaringan antara lain kabel coaxial, fiber optic, dan Twised Pair. Kabel Fiber Optic Kabel Twisted Pair Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

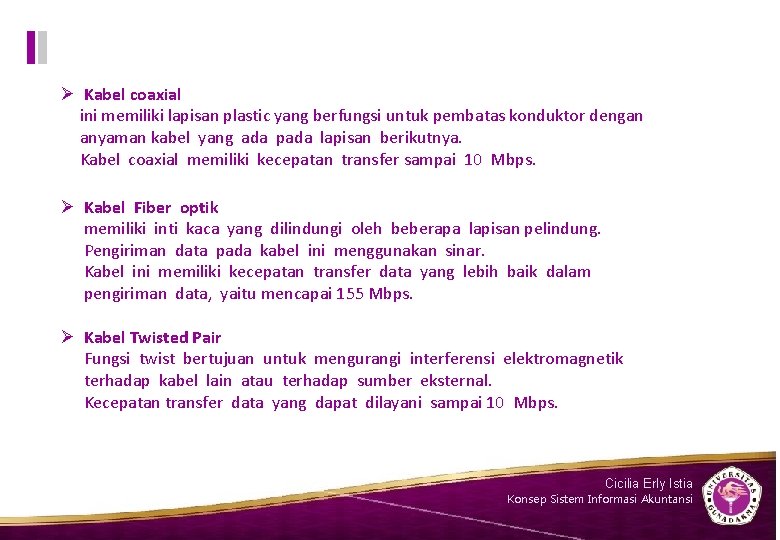

Ø Kabel coaxial ini memiliki lapisan plastic yang berfungsi untuk pembatas konduktor dengan anyaman kabel yang ada pada lapisan berikutnya. Kabel coaxial memiliki kecepatan transfer sampai 10 Mbps. Ø Kabel Fiber optik memiliki inti kaca yang dilindungi oleh beberapa lapisan pelindung. Pengiriman data pada kabel ini menggunakan sinar. Kabel ini memiliki kecepatan transfer data yang lebih baik dalam pengiriman data, yaitu mencapai 155 Mbps. Ø Kabel Twisted Pair Fungsi twist bertujuan untuk mengurangi interferensi elektromagnetik terhadap kabel lain atau terhadap sumber eksternal. Kecepatan transfer data yang dapat dilayani sampai 10 Mbps. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

q HUB DAN SWITCH q BRIDGE • hub adalah perangkat dengan banyak port yang memungkinkan beberapa titik (dalam hal ini komputer yang sudah memasang NIC) bergabung menjadi satu jaringan. • Switch adalah perangkat yang juga berfungsi untuk menghubungkan multiple komputer. Perangkat keras jaringan komputer yang dapat digunakan untuk menghubungkan beberapa jaringan yang sama atau berbeda. Perangkat yang berfungsi menghubungkan suatu LAN ke q ROUTER suatu internetworking/WAN dan mengelola penyaluran lalu-lintas data di dalamnya. Router akan menentukan jalur terbaik untuk komunikasi data Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

Repeater bekerja pada level physical q REPEATER layer dalam model jaringan OSI. Repeater bertugas meregenerasi atau memperkuat sinyal-sinyalyang masuk. q MODEM Modem adalah sebuah device yang digunakan sebagai penghubung dari sebuah PC atau jaringan ke Penyedia Layanan Internet (Internet Service Provider / ISP). Salah satu modem yang dipakai untuk koneksi ke internet ialah modem ADSL. Modem ini biasanya digunakan oleh ISP Telkom Speedy. Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

Cicilia Erly Istia Konsep Sistem Informasi Akuntansi

REFERENSI Marshall B. Romley, Paul John Steinbart, 2004. Accounting Information Systems, Salemba Empat. Bandung http: //lecturer. ukdw. ac. id/othie/Jaringan_Komputer. pdf (diakses pada Tgl 19/03/2018) https: //hanafi 29. files. wordpress. com/2010/09/konsep-dasar-jaringan-komputer. pdf (diakses pada Tgl 19/03/2018) Cicilia Erly Istia Konsep Sistem Informasi Akuntansi
