JARINGAN KOMPUTER SEKILAS TENTANG JARINGAN KOMPUTER Jaringan komputer

JARINGAN KOMPUTER

SEKILAS TENTANG JARINGAN KOMPUTER

Jaringan komputer Adalah sekelompok komputer otonom yang saling berhubungan antara yang satu dengan lainnya, Menggunakan suatu protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi dan bertukar informasi

Tujuan Pembangunan Jaringan Komputer mengantarkan informasi secara tepat dan akurat dari sisi pengirim ke sisi penerima

Manfaat Jaringan Komputer Berbagi sumber daya (sharing resources) Media komunikasi Integrasi data Pengembangan dan pemeliharaan Keamanan data Sumber daya lebih efisien dan informasi terkini.

JARINGAN KOMPUTER

Kabel UTP

Tiga Cara Pemasangan UTP Straight Trought � Pengkabelan jenis ini biasanya diperuntukkan untuk menghubungkan peralatan yang berbeda jenis. Misal untuk menghubungkan PC dengan hub, switch dan router, switch dan PC dan sebagainya Cross Over � Pengkabelan jenis ini biasanya digunakan untuk menghubungkan peralatan sejenis. Misal untuk menghubungkan PC dengan PC, hub dengan hub dan sebagainya Roll Over � Pengkabelan jenis ini merupakan pengkabelan khusus, Misal untuk melakukan konfigurasi router menggunakan PC

Twisted Pair Cable Ada dua jenis pemasangan kabel UTP yang umum digunakan pada jaringan lokal, ditambah satu jenis pemasangan khusus untuk cisco router, yakni: - Straight Through Cable - Cross Over Cable dan - Roll Over Cable

Cara pemasangan Kabel UTP model Straight Through T 568 B

Penggunaan Kabel Straight Through PC Hub PC Switch Router

Cross Over Cable Digunakan untuk komunikasi antar komputer (langsung tanpa HUB)

Penggunaan Kabel Cross Over PC Switch Swicth Switch Hub

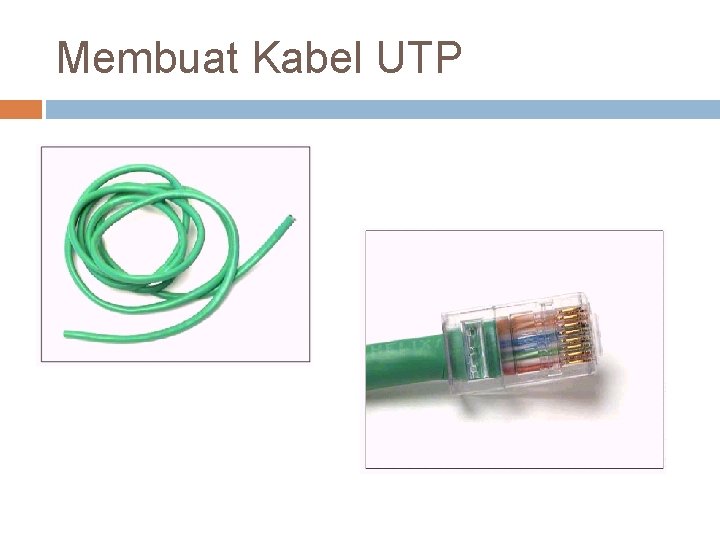

Membuat Kabel UTP

Potong Panjang Kabel

Gunakan Alat untuk Mengupas Kulit

Bagian – Bagian Kabel

Pisahkan setiap bagian dan Luruskan

Potong Ujungnya dan Luruskan

Masukkan ke dalam Konektor RJ 45

Tekan kabel ke dalam konektor

Lihat warna sesuai urutan

Crimping menggunakan alat yang ada

Lihat kedua sisi harus warna harus sesuai aturan

Test Kualitas Kabel

KABEL UTP CROSS DAN STRAIGTH

Praktikum Bahan dan alat: 1. Kabel UTP 2. Konektor RJ-45 3. Tang Crimping 4. LAN Tester

Teknik Crimping Kabel LAN Straight & Cross dengan RJ 45 1. Kupas jaket pelindung kabel 2. Pisahkan kabel yang ada di dalam dan luruskan

3. Susun kabel berurutan sesuai standar

4. Potong ujung semua kabel agar rata dan rapi 5. Masukkan kabel pada konektor RJ-45 6. Masukkan konektor ke dalam tang crimping

UTP Cable Construction Pemasangan Kabel UTP yang Baik Pemasangan Kabel UTP yang buruk

Any Question?
