Instalasi Jaringan Komputer

Instalasi Jaringan Komputer

Pengertian Jaringan Komputer ¨ Jaringan komputer adalah sekumpulan peralatan komputer yang dihubungkan agar dapat

Pengertian Jaringan Komputer ¨ Jaringan komputer adalah sekumpulan peralatan komputer yang dihubungkan agar dapat saling berkomunikasi dengan tujuan untuk berbagi pakai data/file dan perangkat.

Jenis jaringan Ada 3 macam jenis Jaringan/Network yaitu : a. Local Area Network (LAN)

Jenis jaringan Ada 3 macam jenis Jaringan/Network yaitu : a. Local Area Network (LAN) /Jaringan Area Lokal. b. Metropolitan Area Network (MAN) / Jaringan area Metropolitan c. Wide Area Network (WAN) / Jaringan area Skala Besar

Komponen & Alat Jaringan : ¨ Komputer ¨ Etherned Card (NIC/Network Interface Card) ¨

Komponen & Alat Jaringan : ¨ Komputer ¨ Etherned Card (NIC/Network Interface Card) ¨ Media Kabel sebagai penghubung ¨ Konektor Rj-45 ¨ Tang Jaringan (Tang UTP) ¨ Switch / Hub ¨ Lan Tester ¨ Software

Etherned Card

Etherned Card

Media Kabel ¨ Coaxial : Kabel Tv ¨ Twisted Pair : 1. Shielded TP

Media Kabel ¨ Coaxial : Kabel Tv ¨ Twisted Pair : 1. Shielded TP 2. Unshilded TP ¨ Fiber Optik transmisi cahaya

Twisted Pair

Twisted Pair

Fiber Optik

Fiber Optik

Coaxial Kabel

Coaxial Kabel

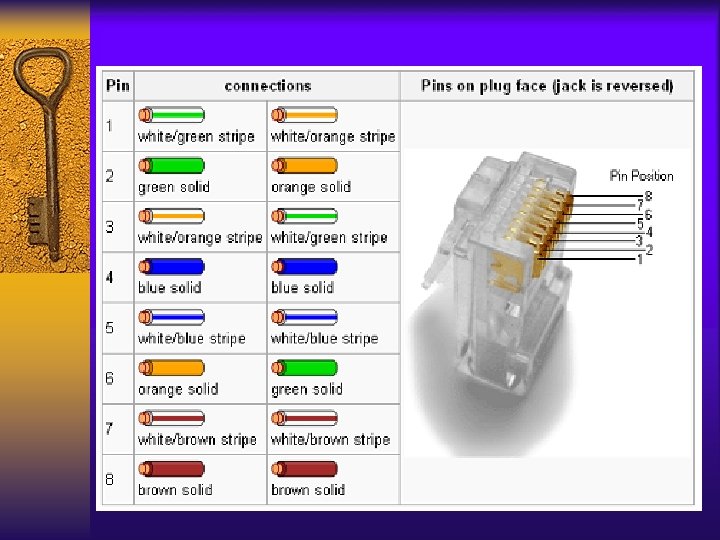

Konfigurasi kabel standard EIA

Konfigurasi kabel standard EIA

Urutan Warna Straight Cable

Urutan Warna Straight Cable

Urutan warna Cross Cable

Urutan warna Cross Cable

Masalah saat instalasi ¨ 1. Kegagalan Komponen Jaringan Apabila suatu kabel jaringan terputus maka

Masalah saat instalasi ¨ 1. Kegagalan Komponen Jaringan Apabila suatu kabel jaringan terputus maka kinerja suatu komputer akan terganggu, misalnya kabel patch yang digigit oleh tikus. Pemakaian yang lama tanpa diiringi perawatan juga merupakan salah satu akibat rusaknya kabel jaringan. Putusnya kabel antar switch akan berdampak signifikan semisal pada satu blok gedung. Dalam LAN, kegagalan ini juga akan mengakibatkan kegagalan backbone cable. ¨ 2. Kerusakan pada Kabel dan Konektor Jaringan Kabel dan konektor merupakan komponen yang penting untuk penghubung komputer satu dengan komputer lain. Jika terjadi kerusakan, kita dapat memastikan terlebih dahulu apakah kabel tersebut rusak keseluruhan atau tidak. Jika rusak keseluruhan maka kita harus mengganti kabel dan konektornya tetapi jika hanya konektor saja yang rusak cukup konektornya saja yang diganti.

Lanjut … ¨ 3. Gangguan atau Kerusakan pada Switch bertugas sebagai pembagi signal data

Lanjut … ¨ 3. Gangguan atau Kerusakan pada Switch bertugas sebagai pembagi signal data bagi kartu jaringan. Kerusakan pada switch dapat dilihat dari lampu indikator power dan pada masing-masing workstation. Jika lampu indikator power switch mati maka kemungkinan kerusakan terjadi pada switch. Jika lampu indikator tidak menyala hanya pada satu workstation hal tersebut bisa menyatakan bahwa komputer workstation tidak menyala atau mengalami gangguan. ¨ 4. Koneksi Internet Lambat Saat terjadi gangguan koneksi internet dapat disebabkan wireless yang melemah karena instalasi wireless yang bermasalah. Adapun aktifitas client-client yang mendowload dan bisa disebabkan juga upload malware yang menghabiskan bandwidth sehingga komputer anda melambat.

Lanjut …. ¨ 5. Jaringan Terkena Virus Kegagalan ini bukan merupakan kesalahan infrastruktur fisik.

Lanjut …. ¨ 5. Jaringan Terkena Virus Kegagalan ini bukan merupakan kesalahan infrastruktur fisik. Akan tetapi, sistem jaringan akan kebanjiran traffic dari pengaruh virus yang menyerang sistem server dan menyebar ke semua komputer dalam jaringan. Tentunya untuk mencegah hal tersebut kita dapat mengimplementasikan pertahanan sistem yang kebal. ¨ 6. Komputer Tidak Terdeteksi oleh Komputer Lain Hal ini dikarenakan IP Address yang kosong sehingga kita harus mengganti IP Address agar terdeteksi oleh komputer lain

Keuntungan ¨ Memiliki kecepatan transmisi data yang tinggi ¨ Biaya pemasangan dan implementasi yang

Keuntungan ¨ Memiliki kecepatan transmisi data yang tinggi ¨ Biaya pemasangan dan implementasi yang lebih murah dibandingkan dengan wireless ¨ Kabel mudah diperoleh dengan harga yang relative terjangkau ¨ Kondisi jaringan yang menjadi lebih stabil ¨ Compatible dengan banyak alat elektronik

Kerugian ¨ Instalasi yang cukup rumit dan cenderung repot ¨ Membutuhkan manajemen dan penyusunan

Kerugian ¨ Instalasi yang cukup rumit dan cenderung repot ¨ Membutuhkan manajemen dan penyusunan kabel yang ¨ ¨ baik dan benar Sulit untuk diaplikasikan pada sistem jaringan yang luas Poisisi dan letak kabel rentan terhadap gangguan hama Bila terjadi gangguan, sulit untuk mendeteksi penyebab kerusakan Tidak semua kabel memiliki kualitas transmsisi data yang baik
