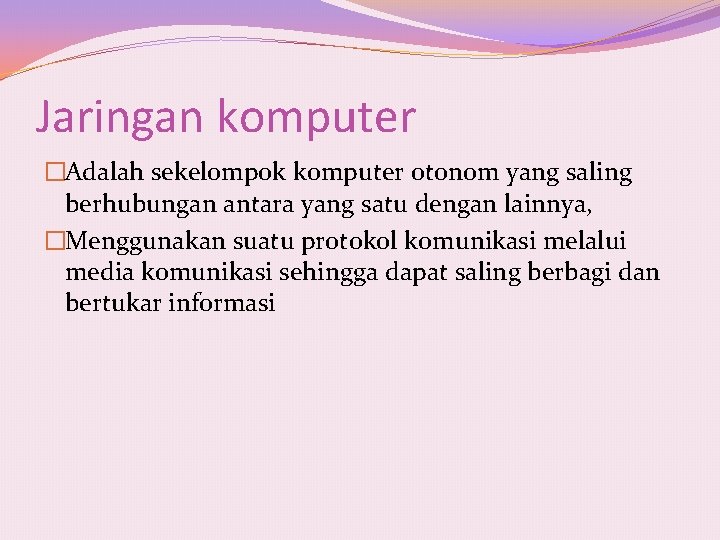

Jaringan komputer �Adalah sekelompok komputer otonom yang saling berhubungan antara yang satu dengan lainnya, �Menggunakan suatu protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi dan bertukar informasi
Manfaat Jaringan Komputer �Berbagi sumber daya (sharing resources) �Media komunikasi �Integrasi data �Pengembangan dan pemeliharaan �Keamanan data �Sumber daya lebih efisien dan informasi terkini.
Komponen-komponen dalam komunikasi data �Komputer host �Komputer receiver �Data �Protokol komunikasi
Kategori Jaringan �Jaringan lokal (LAN) �Metropolitan Area Network (MAN) �Wide Area Network (WAN) �Personel Area Network (PAN) Berdasarkan fungsional: �Client-Server �Peer to peer (workgroup)
Jaringan LAN �jaringan komputer yang berhubungan dalam satu lokasi (misalkan dalam suatu gedung) �muncul tahun 1984
Kegunaan LAN �Shared data �Shared software �Penggunaan hardware yang lebih efektif �Email �Komunikasi data dengan kecepatan tinggi �Metered Software Applications �Sharing Printer

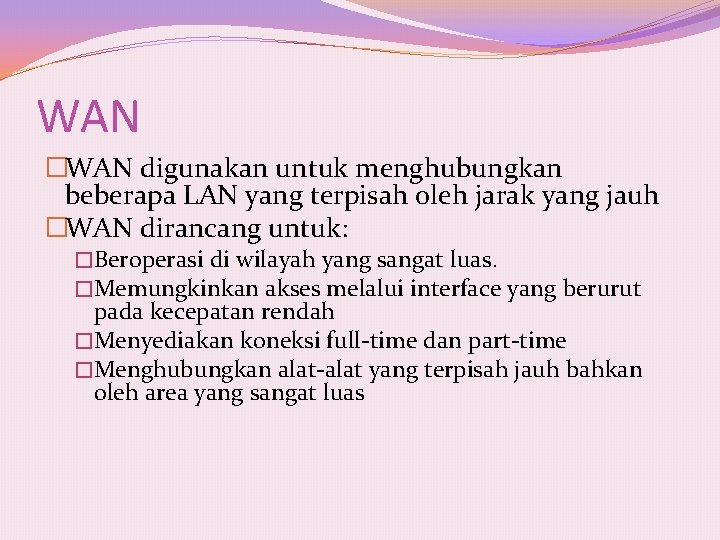

WAN �WAN digunakan untuk menghubungkan beberapa LAN yang terpisah oleh jarak yang jauh �WAN dirancang untuk: �Beroperasi di wilayah yang sangat luas. �Memungkinkan akses melalui interface yang berurut pada kecepatan rendah �Menyediakan koneksi full-time dan part-time �Menghubungkan alat-alat yang terpisah jauh bahkan oleh area yang sangat luas
Perangkat WAN �Routers �WAN Bandwidth Switches �Modems (CSU/DSU) (TA/NT 1) �Communication Servers
Topologi Jaringan Topologi Bus �Kelebihan : 1. Biaya instalasi yang bisa dibilang sangat murah karena hanya menggunakan sedikit kabel. 2. Penambahan client/ workstation baru dapat dilakukan dengan mudah. 3. Topologi yang sangat sederhana dan mudah di aplikasikan
Topologi Bus �Kekurangan : 1. Jika salah satu kabel pada topologi jaringan bus putus atau bermasalah, hal tersebut dapat mengganggu komputer workstation/ client yang lain. 2. Proses sending (mengirim) dan receiving (menerima) data kurang efisien, biasanya sering terjadi tabrakan data pada topologi ini. 3. Topologi yang sangat jadul dan sulit dikembangkan
Topologi Star �Kelebihan : 1. Bersifat fleksibel 2. Apabila salah satu komputer mengalami masalah, jaringan tetap berjalan dan tidak mempengaruhi komputer yang lain. 3. Tingkat keamanan bisa dibilang cukup baik daripada topologi bus. 4. Kemudahan deteksi masalah cukup mudah jika terjadi kerusakan pada jaringan.
Topologi Star �Kekurangan : 1. Jika switch/ hub yang notabenya sebagai titik pusat mengalami masalah, maka seluruh komputer yang terhubung pada topologi ini juga mengalami masalah. 2. Cukup membutuhkan banyak kabel, jadi biaya yang dikeluarkan bisa dibilang cukup mahal. 3. Jaringan sangat tergantung pada terminal pusat.

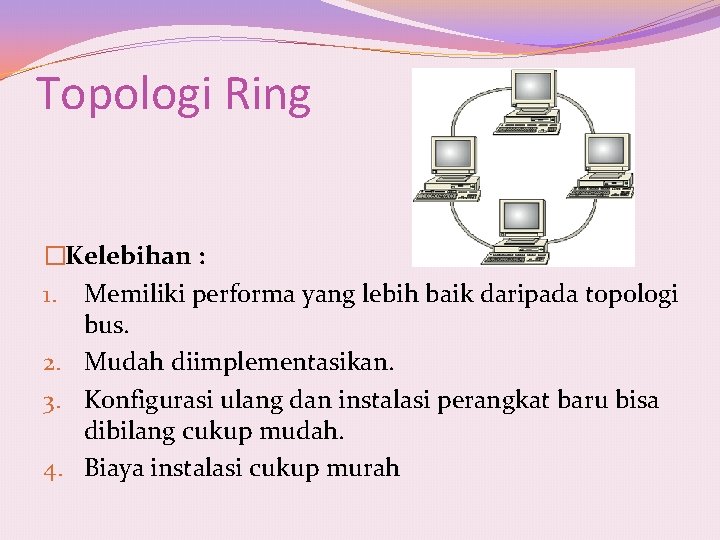

Topologi Ring �Kelebihan : 1. Memiliki performa yang lebih baik daripada topologi bus. 2. Mudah diimplementasikan. 3. Konfigurasi ulang dan instalasi perangkat baru bisa dibilang cukup mudah. 4. Biaya instalasi cukup murah

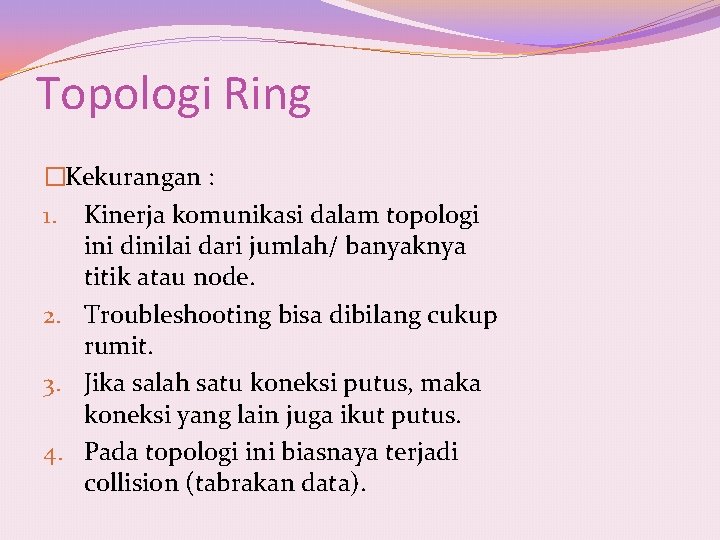

Topologi Ring �Kekurangan : 1. Kinerja komunikasi dalam topologi ini dinilai dari jumlah/ banyaknya titik atau node. 2. Troubleshooting bisa dibilang cukup rumit. 3. Jika salah satu koneksi putus, maka koneksi yang lain juga ikut putus. 4. Pada topologi ini biasnaya terjadi collision (tabrakan data).
Topologi Tree �Kelebihan : 1. Susunan data terpusat secara hirarki, hal tersebut membuat manajemen data lebih baik dan mudah. 2. Mudah dikembangkan menjadi jaringan yang lebih luas lagi.
Topologi Tree �Kekurangan : 1. Apabila komputer yang menduduki tingkatan tertinggi mengalami masalah, maka komputer yang terdapat dibawahnya juga ikut bermasalah 2. Kinerja jaringan pada topologi ini terbilang lambat. 3. Menggunakan banyak kabel dan kabel terbawah (backbone) merupakan pusat dari teknologi ini.
Protokol Jaringan � Sebuah aturan yang digunakan untuk mendefinisikan beberapa fungsi yang ada di dalam sebuah jaringan komputer. � Jaringan komputer tersebut biasanya meliputi pengiriman dan penerimaan pesan, data, informasi dan lain-lain. � Sebuah jaringan atau network, wajib memiliki protokolnya sendiri, sesuai dengan fungsinya, yaitu fungsi penerima (receiver) ataupun fungsi pengirim (transmitter). Selain itu, protocol jaringan komputer juga memiliki fungsi lainnya yang sangat penting. Fungsi dari protocol jaringan komputer yang lainnya adalah agar setiap komputer mampu untuk saling berkomunikasi satu sama lain dengan bahasa yang sama.

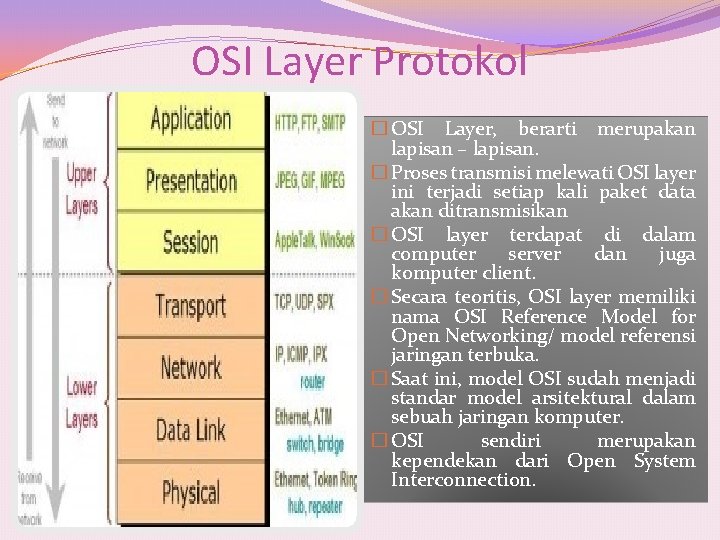

OSI Layer Protokol � OSI Layer, berarti merupakan lapisan – lapisan. � Proses transmisi melewati OSI layer ini terjadi setiap kali paket data akan ditransmisikan � OSI layer terdapat di dalam computer server dan juga komputer client. � Secara teoritis, OSI layer memiliki nama OSI Reference Model for Open Networking/ model referensi jaringan terbuka. � Saat ini, model OSI sudah menjadi standar model arsitektural dalam sebuah jaringan komputer. � OSI sendiri merupakan kependekan dari Open System Interconnection.
1. Physical Layer � Physical layer berarti merupakan lapisan yang berhubungan dengan fisik. � Layer physical ini berhubungan erat dengan fungsi persinyalan, dan merupakan layer yang paling dekat dengan hardware alias perangkat keras jaringan komputer.
2. Data Link Layer � Pengkoreksi kesalahan � Menentukan bagaimana setiap bit dari data dikelompokan ke dalam frame � Penyelamatan perangkat keras � Menentukan bagaimana sebuah perangkat keras dapat beroperasi � Terdapat dua level pada lapisan data link layer ini, yaitu : � Logical Link Control (LLC) � Media Access Control (MAC)
3. Network layer Fungsi utama dari network layer ini adalah untuk membantu mendefinisikan alamat IP atau internet protocol, sehingga tiap komputer dapat terhubung dengan satu jaringan.

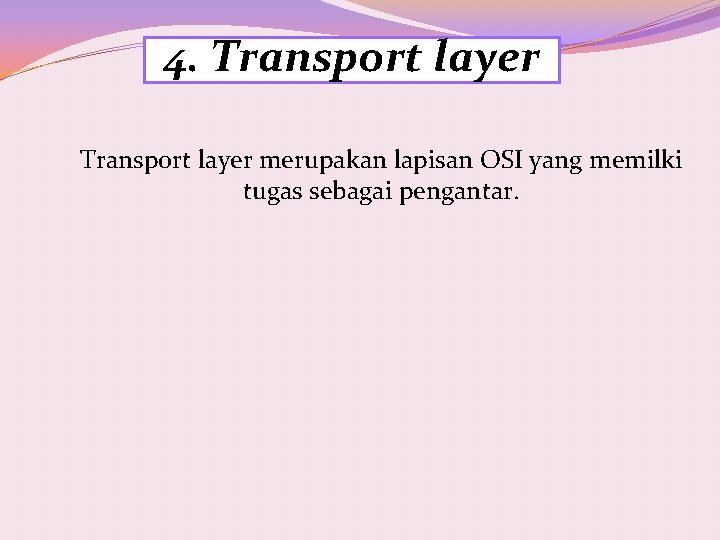

4. Transport layer merupakan lapisan OSI yang memilki tugas sebagai pengantar.
5. Session Layer Mengidentifikasi bagaimana sebuah koneksi bisa dibangun Serta dapat mendefinisikan management dari sebuah koneksi, seperti menghancurkan dan juga memelihara koneksi. Contohnya a/ Proxy.
6. Presentation Layer Fungsi utama dari lapisan layer presentation ini adalah mentranslate data yang akan ditransmisikan dari dan menuju sebuah application (aplikasi) Lapisan ini berfungsi untuk menerjemahkan aplikasi menjadi sebuah data yang akan ditransmisikan, begitupun sebaliknya, ketika memasuki proses akhir, presentation layer akan menterjemahkan data yang ditransmisikan ke dalam aplikasi.

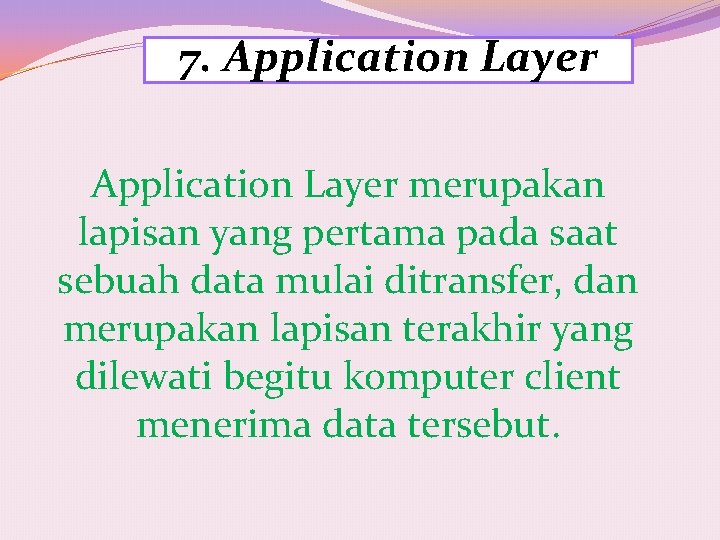

7. Application Layer merupakan lapisan yang pertama pada saat sebuah data mulai ditransfer, dan merupakan lapisan terakhir yang dilewati begitu komputer client menerima data tersebut.
Cara kerja OSI WEB BROSER JPEG, DOC, PPT, D LL OS, SOFTWARE, SQL, DLL TCP IP MAC address ROUTER

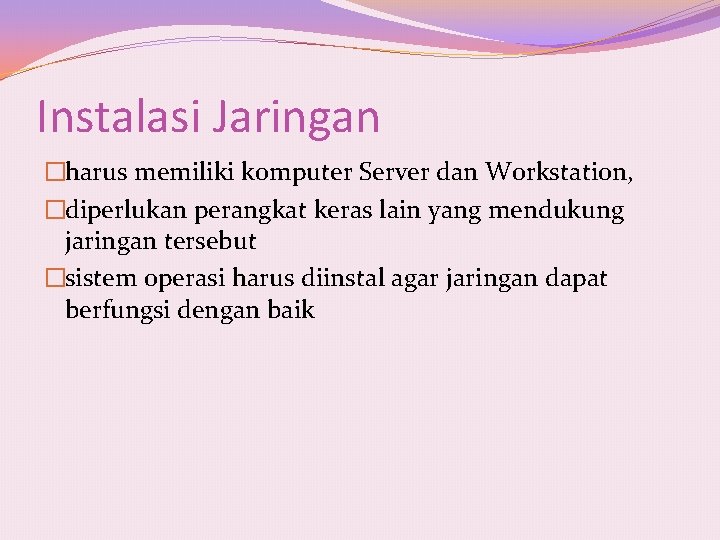

Instalasi Jaringan �harus memiliki komputer Server dan Workstation, �diperlukan perangkat keras lain yang mendukung jaringan tersebut �sistem operasi harus diinstal agar jaringan dapat berfungsi dengan baik
Komputer Server sistem komputer yang berjalan terus menerus di jaringan dengan tugas untuk melayani komputer lain (workstation) dalam jaringan
Komputer Server �Mail Server �Streaming Media Server �Web Server �FTP Server �Proxy Server �Database Server

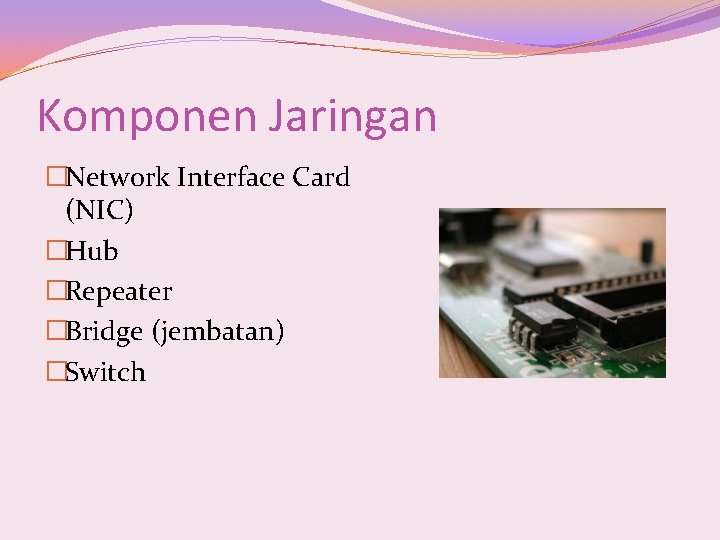

Komponen Jaringan �Network Interface Card (NIC) �Hub �Repeater �Bridge (jembatan) �Switch
Komponen Jaringan �Wireless �Router �Kabel jaringan �UTP �Coaxial
Pemilihan Kabel Tipe UTP Kecepatan Jarak Konektor 10 Mbps ± 300 kaki RJ 45 10 Mbps ± 2500 kaki BNC Connector Kategori 5 Kabel koaksial Kabel Telepon Wireless Serat Optik Konverter RJ 11 lebih dari 10 Tergantung jenis Mbps dan merek 100 Mbps ± 3 mil ST (spring loaded twist)
Prosedur Instalasi � Konstruksi � Elektris Peralatan yang dibutuhkan: � Obeng belimbing dan obeng minus � Obeng belimbing bermagnet � Test pen � Tang pemotong � Tang penjepit (clipper atau crampper) � Tester untuk mengetahui konetisitas kabel UTP jika ada. � DLL
Workstation Adalah komputer yang memanfaatkan jaringan untuk menghubungkan komputer tersebut dengan komputer lain atau komputer tersebut dengan server. Pemanfaatan jaringan tersebut dapat berupa sharing data, sharing printer, dan sebagainya.

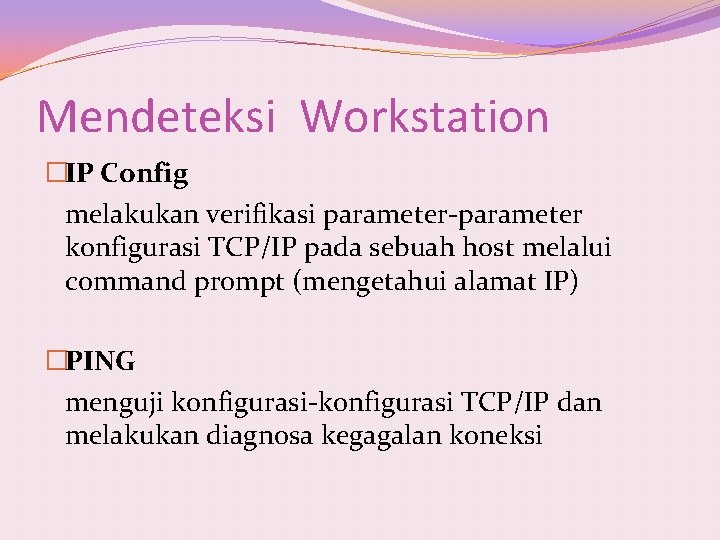

Mendeteksi Workstation �IP Config melakukan verifikasi parameter-parameter konfigurasi TCP/IP pada sebuah host melalui command prompt (mengetahui alamat IP) �PING menguji konfigurasi-konfigurasi TCP/IP dan melakukan diagnosa kegagalan koneksi
Sharing Adalah suatu fasilitas yang digunakan untuk membagi suatu file, perangkat dan koneksi internet untuk digunakan secara bersama-sama dengan tujuan untuk menghemat biaya dan perangkat.
Sharing Beberapa hal yang perlu diperhatikan : �Jaringan sudah terkoneksi dengan baik �Protokol sharing file dan printer sudah terinstall �Setting sharing dengan benar
Macam-macam Sharing �Sharing data : Sharing file / folder / drive. �Sharing perangkat : CD / DVD ROM dan Sharing Printer. �Saring Internet / Sharing Koneksi Internet.
Sharing Dokumen �Jika user telah melakukan instalasi file atau direktori secara sharing, maka file atau direktori tersebut dapat digunakan secara bersamaan dari Client �User harus melakukan instalasi atau menjadikan file tersebut dapat dimanfaatkan oleh semua pemakai dalam jaringan, sebelum digunakan.
Sharing Printer Dan Fax �Melakukan Sharing Device Sharing device digunakan jika kita ingin mengambil data dari komputer lain. Dalam istilah lain adalah share atau sharing. Manfaat dari sharing ini adalah memudahkan pengguna untuk mengambil data atau melakukan pengolahan data dari komputer lain tanpa harus mengcopy dari flashdisk.
Membuat sharing printer atau data Langkah untuk menshare printer atau data adalah: 1. Klik tombol start> control panel > printer and fax 2. Pilih printer yang akan di share. Klik kanan kemudian sharing. . . 3. Pada tampilan pilih perintah Network Setup Wizard 4. Klik tombol next, pilih koneksi internet, kemudian next 5. Windows akan melakukan penginstalan otomatis, pilih Use My Windows XP CD 6. penginstalan selesai, pilih next dan klik finish
Mencetak Dokumen Melalui Server �Cara Kerja Print Server Tahapan Setting Print Server 1. Masukan RG 45 yang terhubung ke switch ke Port Print Server 2. Masukan USB Printer ke Port USB Print Server 3. Nyalakan Power Print Server 4. Install Driver Print Server di semua Client 5. Set IP Print Server 6. Konfigurasi Print Server dengan model Auto Connet di semua PC 7. Konfigurasi Print Server dengan model Peer To Peer (Manual) 8. Tes Print Server di Seluruh Client
