SISTEM JARINGAN INTERNETINTRANET Oleh NANANG SANTOSO PETA KONSEP

SISTEM JARINGAN INTERNET/INTRANET Oleh : NANANG SANTOSO

PETA KONSEP / RANA MATERI 2. 1. PENGERTIAN JARINGAN KOMPUTER 2. 2. KOMUNIKASI DENGAN JARINGAN 2. 3. JENNIS-JENIS JARINGAN KOMPUTER 2. 4. TOPOLOGI JARINGAN KOMPUTER 2. 5. TIPE JARINGAN

2. 1. PENGERTIAN JARINGAN Jaringan computer adalah sebuah kumpulan computer, printer dan peralatan lainnya yang terhubung dalam satu kesatuan A Modem B C Printer

2. 2. KOMUNIKASI DENGAN JARINGAN Informasi dan data bergerak melalui suatu media baik kabel maupun tanpa kabel sehingga pengguna jaringan komputer dapat saling tukar menukar data. Metode pengiriman dan penerimaan data pada jaringan dapat dibedakan sebagai berikut ; 1. Transmisi Unicast, data dikirim dari satu computer ke satu alamat tujuan 2. Transmisi Multicast, data dari computer dikirim ke beberapa alamat tujuan dalam kelompok 3. Transmisi Broadcast, data dari alamat pengirim di kirim ke semua alamat tujuan dalam jaringan

2. 3. JENIS-JENIS JARINGAN KOMPUTER Berdasarkan bentuk fisiknya, jaringan computer ada dua macam, yaitu; jaringan dengan kabel dan jaringan tanpa kabel (wireless/Wi-Fi) Berdasarkan lingkup jangkaunnya (network coverage area) jaringan ada empat macam, yaitu ; a. LAN (Local Area Network) b. MAN (Metropolitan Area Network) c. WAN (Wide Area Network) d. Internet

A. LAN (LOCAL AREA NETWORK) LAN, merupakan jaringan didalam sebuah ruangan atau gedung yang ukurannya beberapa meter saja. LAN sering kali digunakan untuk menghubungkan computer pribadi untuk memakai sumberdaya secara bersama-sama (resource)

B. MAN (METROPOLITAN AREA NETWORK) MAN, pada dasarnya adalah LAN yang ukuran dan jangkauannya lebih luas. MAN dapat mencakup gedung-gedung yang letaknya berdekatan dalam sebuah kota. Teknologinya tidak berbeda dengan LAN

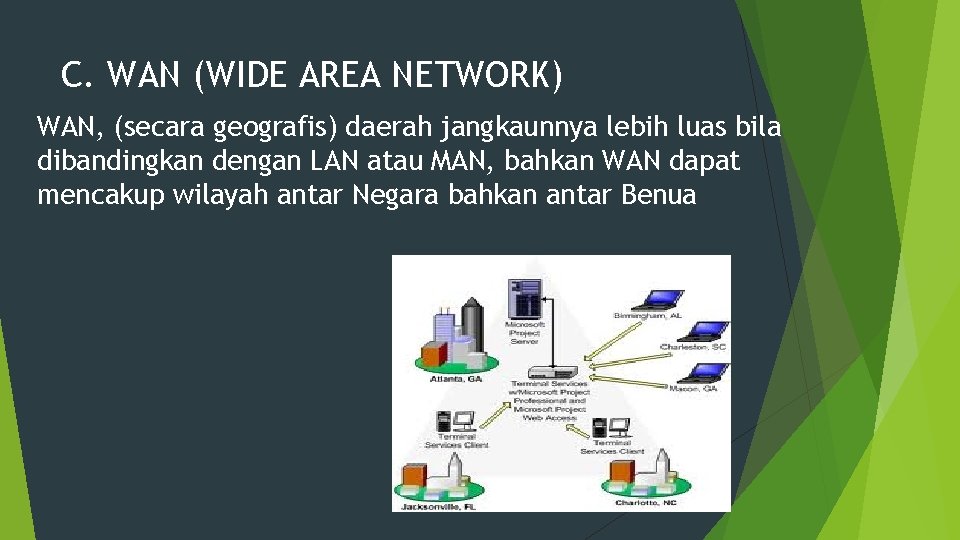

C. WAN (WIDE AREA NETWORK) WAN, (secara geografis) daerah jangkaunnya lebih luas bila dibandingkan dengan LAN atau MAN, bahkan WAN dapat mencakup wilayah antar Negara bahkan antar Benua

D. INTERNET Jaringan didunia banyak menggunakan perangkat keras dan perangkat lunak yang berbeda-beda, orang berharap jaringan-jaringan itu bisa saling berkomunikasi. Untuk bisa melakukan hal tersebut maka antar jaringan membutuhkan pintu gerbang (gateway). Kumpulan jaringan yang terinterkoneksi inilah yang disebut dengan internet.

2. 4. TOPOLOGI JARINGAN INTERNET

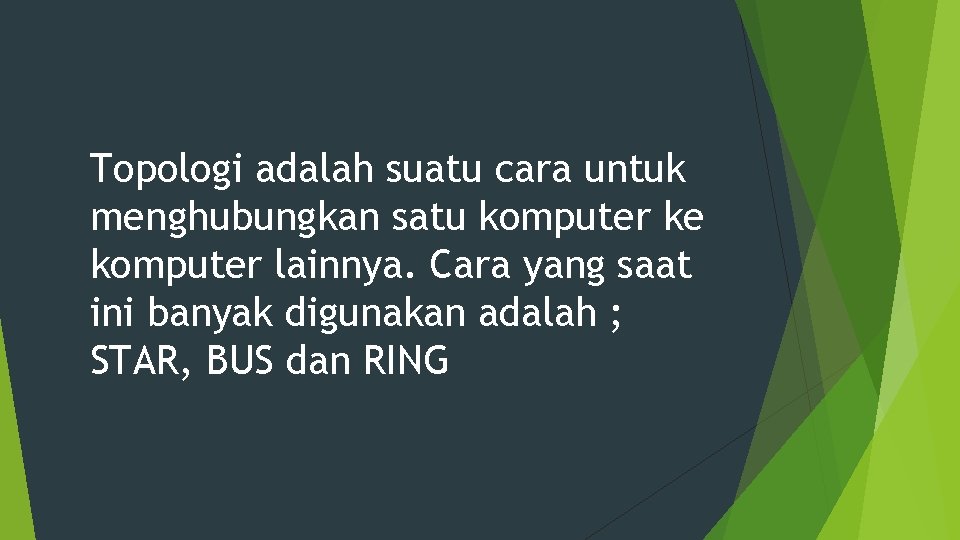

Topologi adalah suatu cara untuk menghubungkan satu komputer ke komputer lainnya. Cara yang saat ini banyak digunakan adalah ; STAR, BUS dan RING

1. TOPOLOGI STAR / BINTANG Cara ini menggunakan satu komputer sebagai pusat (Server) dan komputer yang lain terhubung sendiri-sendiri. Keuntungan ; 1. Jaringan ini mudah untuk dikembangkan, karena tinggal menambah kabel ke computer lain dalam jaringan. 2. Jika salah satu kabel dari computer clien ke computer server PUTUS, maka tidak akan mempengaruhi jaringan secara keseluruhan. 3. Kontrol menejemen data lebih mudah karena semua terpusat di computer server

Kerugian ; 1. Jika computer server (pusat) RUSAK, maka jaringan secara keseluruhan tidak berfungsi. 2. Jika pertukaran data dilakukan secara bersamaan waktunya, maka terjadi tubrukan data (collision)

MODEL STAR Clinet Server Clinet

2. TOPOLOGI BUS Pada cara ini semua sentral dihubungkan secara langsung pada medium transmisi dengan konfigurasi yang di sebut BUS.

Keuntungan Topologi BUS 1. Biaya kabel lebih murah, karena penggunaannya tidak banyak 2. Topologi ini tidak membutuhkan sarana tambahan lagi, yaitu konsentrator Kerugian Topologi BUS 1. Sering terjadi tabrakan data (collision) 2. Pengembangan jaringan ke yang lebih luas mengalami hambatan

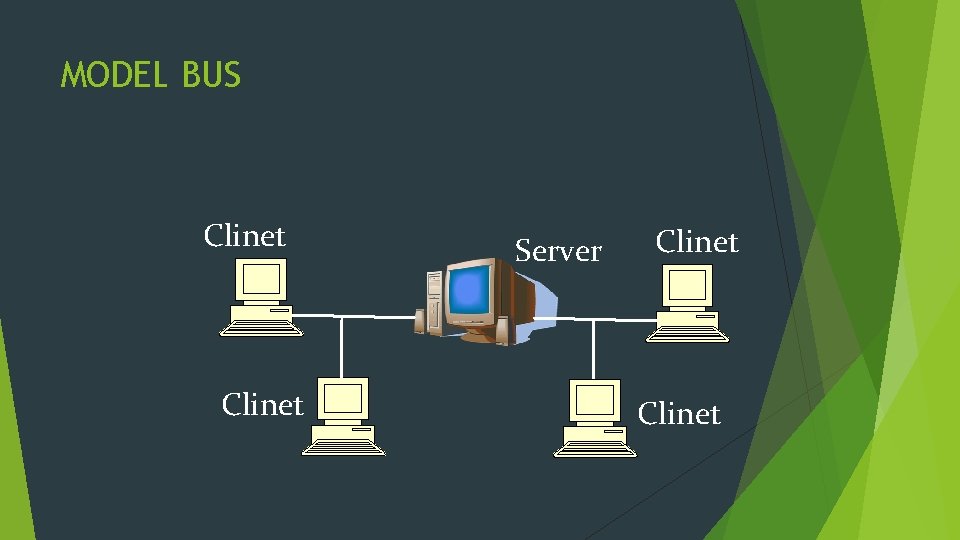

MODEL BUS Clinet Server Clinet

3. MODEL CINCIN (Ring) Pada cara ini semua komputer saling berhubungan, seolah-olah membentuk sebuah lingkaran. Kelemahannya bila satu unit komputer terjadi kerusakan maka semua unit komputer tidak bisa bekerja.

Keuntungan Topologi Ring 1. Dapat menghindari tabrakan file data yang dikirim 2. Biaya pembuatan jaringan ini lebih murah bila dibandingkan dengan topologi STAR 3. Mudah dalam membangun jaringan 4. Semua computer dalam jaringan ini mempunyai status yang sama

Kerugian Topologi Ring 1. Apabila terjadi kabel yang putus, maka semua computer tidak dapat berfungsi jaringan. 2. Sulit untuk mengembangkan jaringan menjadi yang lebih luas.

MODEL RING Clinet Server Clinet

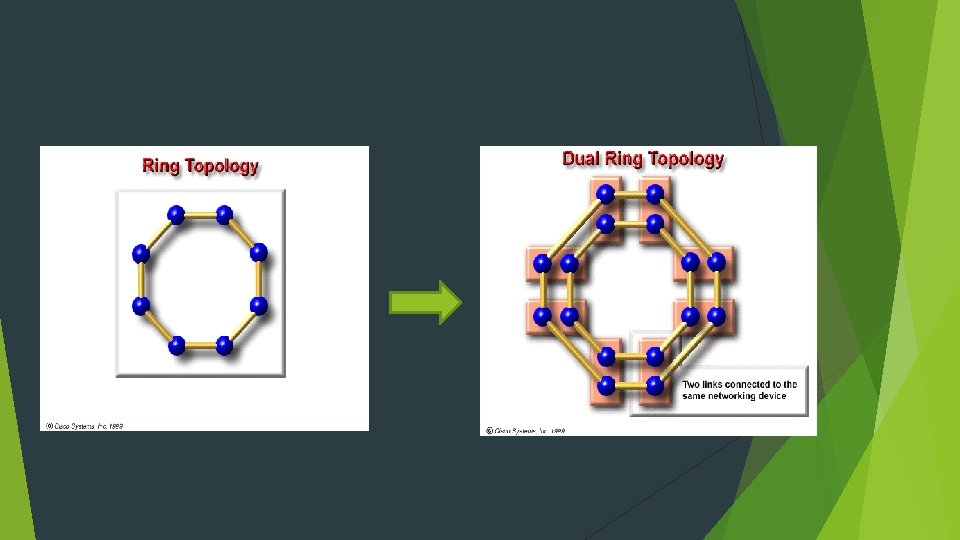

PENGEMBANGAN TOPOLOGI KOMPUTER

TOPOLOGI KOMPUTER BENTUK LAIN

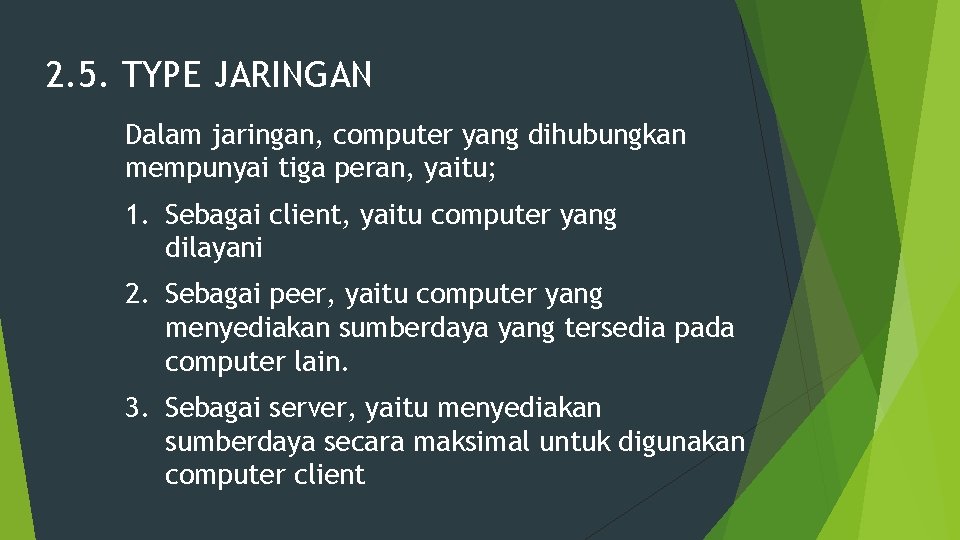

2. 5. TYPE JARINGAN Dalam jaringan, computer yang dihubungkan mempunyai tiga peran, yaitu; 1. Sebagai client, yaitu computer yang dilayani 2. Sebagai peer, yaitu computer yang menyediakan sumberdaya yang tersedia pada computer lain. 3. Sebagai server, yaitu menyediakan sumberdaya secara maksimal untuk digunakan computer client

1. Type jaringan berbasis server
