PENGANTAR TEKNOLOGI INFORMASI KOMUNIKASI JARINGAN KOMPUTER Jaringan Komputer

PENGANTAR TEKNOLOGI INFORMASI KOMUNIKASI & JARINGAN KOMPUTER

Jaringan Komputer Pada masa permulaan perkembangan sistem komputer hanya dikenal satu jenis sistem, yaitu sistem komputer dengan proses yang terpusat Pada sistem komputer semacam ini, semua peralatan pendukung yang digunakan, seperti misalnya printer, plotter, terminal dan sebagainya, juga dihubungkan melalui controller ataupun interface langsung ke-CPU tersebut

Jaringan Komputer u u u Perkembangan pesat teknologi komunikasi data dan perangkat lunak yang terjadi menimbulkan apa yang dikenal sebagai sistem komputer dengan proses terbagi (Distributed Processing) Sistem ini menyebabkan suatu organisasi tidak lagi bergantung pada satu CPU. Rusak atau tidaknya suatu CPU tidak menyebabkan berhentinya seluruh proses, tetapi hanya sebagian yang terganggu

Jaringan Komputer u MANFAAT JARINGAN KOMPUTER a. Pemakaian peralatan secara bersama (Hardware sharing) Pemakaian bersama peralatan komputer (hardware sharing) seperti misalnya hard-disk, magnetic-tape, printer, ataupun yang lainnya b. Hubungan Antar Sistem Yang Berbeda Dimungkinkan terjadinya hubungan antara komputer yang berbeda merk dan sistem operasi yang berbeda pula

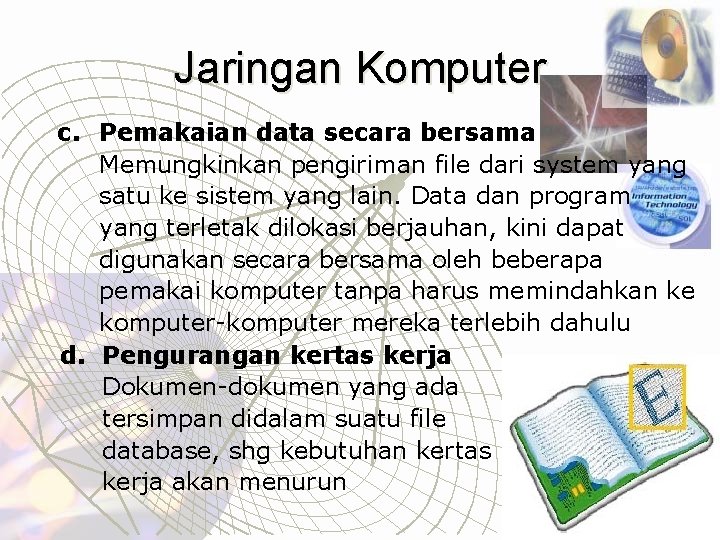

Jaringan Komputer c. Pemakaian data secara bersama Memungkinkan pengiriman file dari system yang satu ke sistem yang lain. Data dan program yang terletak dilokasi berjauhan, kini dapat digunakan secara bersama oleh beberapa pemakai komputer tanpa harus memindahkan ke komputer-komputer mereka terlebih dahulu d. Pengurangan kertas kerja Dokumen-dokumen yang ada tersimpan didalam suatu file database, shg kebutuhan kertas kerja akan menurun

Jaringan Komputer e. Pemakaian terminal sebagai media input dan output pada konsep komunikasi data, adalah sangat murah. Saat ini mulai banyak dikembangkan PC lama dengan spesifikasi minim digunakan sebagai terminal (LTSP, Windows terminal server) f. Kemudahan mendapat informasi Informasi yang sedemikian berharganya, dapat segera diperoleh dalam waktu yang sangat singkat, dan komputer dari tempat yang saling berjauhan-pun dapat saling bertukar informasi

Jaringan Komputer g. Penyebaran informasi Informasi yang ada dapat setiap saat disebar luaskan melalui terminal-terminal yang ada di berbagai tempat. Penerima informasi juga dapat menjawab ataupun memberikan tanggapannya secara langsung melalui terminal yang ada dihadapannya h. Waktu luang lebih banyak Dengan kemudahan meng-access data dari berbagai tempat, pemakai komputer dapat memiliki waktu luang yang lebih banyak

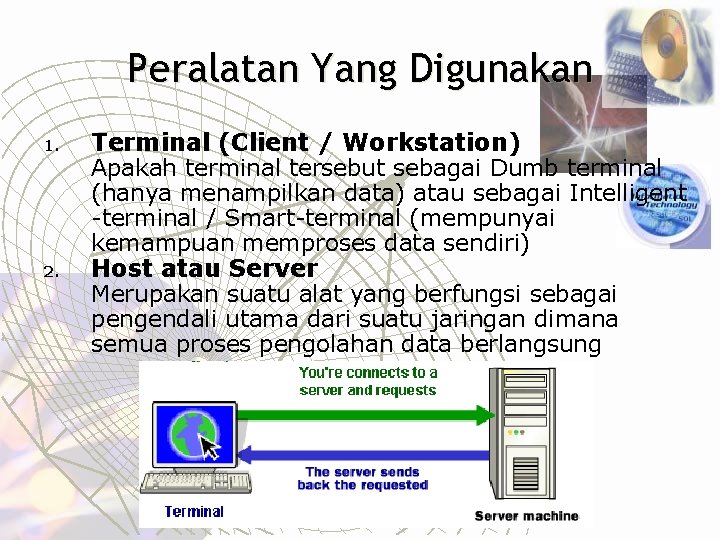

Peralatan Yang Digunakan 1. 2. Terminal (Client / Workstation) Apakah terminal tersebut sebagai Dumb terminal (hanya menampilkan data) atau sebagai Intelligent -terminal / Smart-terminal (mempunyai kemampuan memproses data sendiri) Host atau Server Merupakan suatu alat yang berfungsi sebagai pengendali utama dari suatu jaringan dimana semua proses pengolahan data berlangsung

Peralatan Yang Digunakan 3. Hubungan (Link) Hubungan tersebut dalam LAN dikenal sebagai media transmisi yang umumnya berupa kabel. Di samping itu terdapat peralatan pelengkap seperti: Hub, Router dan Konektor Hub Router BNC MTRJ RJ 11 RJ 45

Peralatan Yang Digunakan 4. 5. Network Interface Card (NIC) Suatu workstation tidak dihubungkan secara langsung dengan kabel, tetapi melalui suatu rangkaian elektronika yang dirancang khusus untuk menangani network protokol yang berhubungan dengan hardware. Rangkaian ini disebut Network Interface Card. atau Network Controller Software Network Bagus tidaknya suatu LAN sangat ditentukan oleh bagus tidaknya software yang mengelola jaringan tersebut. Faktor software inilah juga yang menentukan perbedaan antara jenis LAN yang satu dengan LAN yang lain

Peralatan Yang Digunakan 6. Perangkat Lunak Aplikasi Perangkat lunak aplikasi untuk LAN hampir sama dengan perangkat lunak untuk sistem single user. Namun ada juga perangkat lunak yang khusus digunakan untuk jaringan.

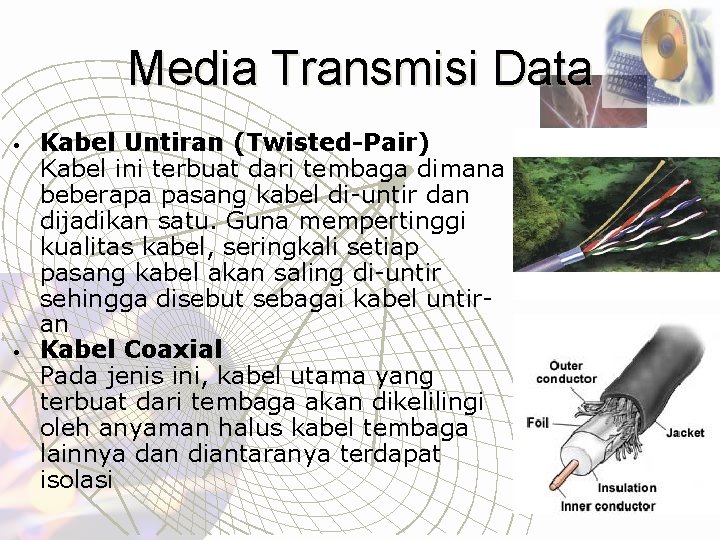

Media Transmisi Data • • Kabel Untiran (Twisted-Pair) Kabel ini terbuat dari tembaga dimana beberapa pasang kabel di-untir dan dijadikan satu. Guna mempertinggi kualitas kabel, seringkali setiap pasang kabel akan saling di-untir sehingga disebut sebagai kabel untiran Kabel Coaxial Pada jenis ini, kabel utama yang terbuat dari tembaga akan dikelilingi oleh anyaman halus kabel tembaga lainnya dan diantaranya terdapat isolasi

Media Transmisi Data • Fiber Optic Cable (Serat Optik) Data yang ada akan dibawa oleh cahaya, dan untuk menyalurkan cahaya yang membawa data tersebut, diperlukan adanya suatu jenis kabel yang khusus, dan kabel inilah yang disebut sebagai fiber optic cable ataupun serat fiber

Media Transmisi Data • • • Gelombang Radio-AM (550 k. Hz - 1, 700 k. Hz) AM-Radio yang merupakan singkatan dari Amplitude Modulation, dapat menangkap sinyal pada frekwensi yang sama, dan dengan kekuatan dan amplitude yang dimilikinya, dapatlah menggerakkan informasi kearah yang dituju Pemancar Radio-FM /Station Televisi Dalam hal ini, Station televisi ataupun pemancar Radio-FM (Frekwensi Modulation) akan mendiami gelombang antara 54 hingga 806 megahertz (millions of cycles per second) Radio Komunikasi Gelombang Pendek Radio komunikasi gelombang pendek memiliki frekwensi yang lebih tinggi jika dibanding dengan frekwensi yang dimiliki oleh pemacar radio-AM , contohnya adalah ORARI. Berada pada 26. 96 MHz sampai 27. 41 MHz

Media Transmisi Data u u Telephone Cellular Telpon celuler ataupun telpon genggam, ataupun telpon mobil yang bekerja pada frekwensi 825 hingga 890 megahertz, juga dapat dimanfaatkan sebagai suatu media transmisi komunikasi data Gelombang Mikro Komunikasi data melalui gelombang elektro magnet (udara) yang paling banyak digunakan adalah dengan gelombang mikro atau microwave. Cara ini bisa menjangkau jarak yang sangat jauh, sehingga banyak kalangan industri ataupun pribadi yang menggunakannya untuk memindahkan/ menyalurkan suara, video ataupun data komunikasi

Media Transmisi Data u Satelit Penggunaan satelit dirancang untuk mengurangi biaya pada pengiriman jarak yang sangat jauh. Apabila digunakan gelombang mikro, maka diperlukan banyak sekali station pemancar bumi yang harus dibangun. Satelit secara umum bekerja pada frekwensi antara dua hingga 40 gigahertz (billion of hertz)

Bentuk Transmisi Lines • • Simpleks Line (Komunikasi Satu Arah) Merupakan bentuk saluran komunikasi yang paling murah, dimana komunikasi jenis ini hanya bisa berlangsung satu arah. Contoh : Televisi, radio, pager. Half-Dupleks (Dua Arah Bergantian) Hal-dupleks line mengijinkan transmisi data dilakukan dalam dua arah, tetapi tidak dalam waktu yang bersamaan. Contoh : Walkie-Talkie

Bentuk Transmisi Lines • Full-Dupleks (Dua Arah Penuh) Didalam komunikasi ini, penerima dan pengirim informasi bisa secara serentak melakukan kegiatan bersama, ataupun saling bertukar posisi dari penerima menjadi pengirim berita dan sebaliknya. Contoh : Telephone, chatting, dll

Jaringan Komunikasi Data u Local Area Network • Merupakan suatu jaringan dimana peralatan-peralatan hardware dan software digabungkan untuk dapat saling berkomunikasi dalam daerah yang terbatas. • LAN menjadi sedemikian populernya karena secara umum dapat digunakan sebagai paralatan otomatisasi kantor. Pada gambar nampak sebuah jaringan LAN yang terdiri dari beberapa PC yang diletakkan pada pelbagai tempat. PC yang ada disebut sebagai workstation. • Setiap workstation dapat digunakan sebagai stand-alone (komputer yang berdiri sendiri), tetapi juga dapat digunakan untuk mengaccess storage ataupun output devices, yang dalam hal ini disebut sebagai peripheral, yang berlokasi saling berjauhan tetapi masih dalam satu jaringan.

Klasifikasi Jaringan LAN (Local Area Network Jaringan Komputer yang mencakup area dalam satu ruang, satu gedung, atau beberapa gedung yang berdekatan Menurut tipenya LAN dapat berupa : 1. Client Server : suatu model jaringan yang memiliki client dan server. 2. Peer to peer : menyatakan model jaringan yang memberikan kedudukan yang sama terhadap setiap komputer u

Klasifikasi Jaringan Metroplitan Area Network (MAN) adalah jaringan yang mencakup area satu kota atau dengan rentang sekitar 10 – 45 km. Jaringan yang menghubungkan antara bank atau kampus yang tersebar dalam beberapa lokasi tergolong MAN. u

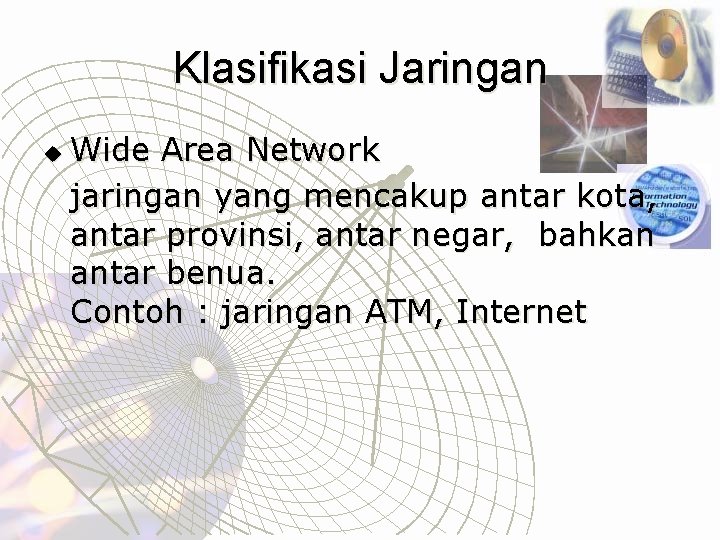

Klasifikasi Jaringan u Wide Area Network jaringan yang mencakup antar kota, antar provinsi, antar negar, bahkan antar benua. Contoh : jaringan ATM, Internet

Jaringan Komunikasi Data u Wide Area Network • Merupakan suatu jaringan yang terdiri atas dua ataupun lebih komputer dalam suatu area yang luas dan dihubungkan dengan fasilitas komunikasi seperti misalnya sistem telpon ataupun pemancar gelombangmikro. • Bentuk ini biasanya digunakan oleh perusahaan besar ataupun departemen pemerintahan • WAN dapat terbentuk atas beberapa LAN yang terpisah.

Topologi Jaringan u Topologi merupakan suatu pola hubungan antara terminal dalam jaringan komputer

Star Network u Star Network (Jaringan Bintang) Dalam konfigurasi bintang, beberapa peralatan yang ada akan dihubungkan kedalam satu pusat komputer

Karakteristik Topologi STAR u u Setiap node berkomunikasi langsung dengan konsentrator (HUB) Bila setiap paket data yang masuk ke consentrator (HUB) kemudian di broadcast keseluruh node yang terhubung sangat banyak (misalnya memakai hub 32 port), maka kinerja jaringan akan semakin turun. Sangat mudah dikembangkan Jika salah satu ethernet card rusak, atau salah satu kabel pada terminal putus, maka keseluruhhan jaringan masih tetap bisa berkomunikasi atau tidak terjadi down pada jaringan keseluruhan tersebut. Tipe kabel yang digunakan biasanya jenis UTP.

Keuntungan Topologi Star u u u Cukup mudah untuk mengubah dan menambah komputer ke dalam jaringan yang menggunakan topologi star tanpa mengganggu aktvitas jaringan yang sedang berlangsung. Apabila satu komputer yang mengalami kerusakan dalam jaringan maka komputer tersebut tidak akan membuat mati seluruh jaringan star. Kita dapat menggunakan beberapa tipe kabel di dalam jaringan yang sama dengan hub yang dapat mengakomodasi tipe kabel yang berbeda.

Kerugian. Topologi Star u • • • Memiliki satu titik kesalahan, terletak pada hub. Jika hub pusat mengalami kegagalan, maka seluruh jaringan akan gagal untuk beroperasi. Membutuhkan lebih banyak kabel karena semua kabel jaringan harus ditarik ke satu central point, jadi lebih banyak membutuhkan lebih banyak kabel daripada topologi jaringan yang lain. Jumlah terminal terbatas, tergantung dari port yang ada pada hub. Lalulintas data yang padat dapat menyebabkan jaringan bekerja lebih lambat

Ring Networks u Ring Networks (Jaringan Cincin) Pada jaringan ini terdapat beberapa peralatan saling dihubungkan satu dengan lainnya dan pada akhirnya akan membentuk bagan seperti halnya sebuah cincin

Karakteristik Topologi RING • Node-node dihubungkan secara serial di sepanjang kabel, dengan bentuk jaringan seperti lingkaran. • Sangat sederhana dalam layout seperti jenis topologi bus. • Paket-paket data dapat mengalir dalam satu arah (kekiri atau kekanan) sehingga collision dapat dihindarkan. • Problem yang dihadapi sama dengan topologi bus, yaitu: jika salah satu node rusak maka seluruh node tidak bisa berkomunikasi dalam jaringan tersebut. • Tipe kabel yang digunakan biasanya kabel UTP atau Patch Cable (IBM tipe 6).

Keunggulan Topologi RING u u Data mengalir dalam satu arah sehingga terjadinya collision dapat dihindarkan. Aliran data mengalir lebih cepat karena dapat melayani data dari kiri atau kanan dari server. Dapat melayani aliran lalulintas data yang padat, karena data dapat bergerak kekiri atau kekanan. Waktu untuk mengakses data lebih optimal.

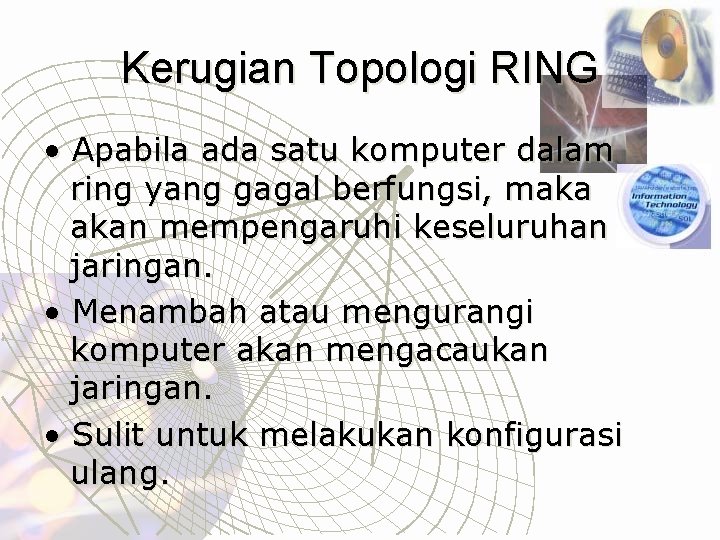

Kerugian Topologi RING • Apabila ada satu komputer dalam ring yang gagal berfungsi, maka akan mempengaruhi keseluruhan jaringan. • Menambah atau mengurangi komputer akan mengacaukan jaringan. • Sulit untuk melakukan konfigurasi ulang.

Tree Network u Tree Network (Jaringan Pohon) Pada jaringan pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu

Bus Network u Bus Network Setiap komputer (setiap simpul) akan dihubungkan dengan sebuah kabel komunikasi melalui sebuah interface

Kelebihan : 1. Instalasi Mudah 2. Biaya Murah Kelemahan : 1. Jika kabel utama (bus) putus, maka semua komputer tidak bisa saling berhubungan 2. Jika kabel utama sangat panjang dan terdapat gangguan, perncarian penyebab menjadi sangat sulit. 3. Jika banyak komputer yang aktif (mengirimkan pesan) akan sering terjadi tabrakan sehingga mengakibatkan kecepatan pengiriman data menjadi berkurang.
