Internet Layer Pertemuan 5 Internet Layer Pada bagian

Internet Layer Pertemuan 5

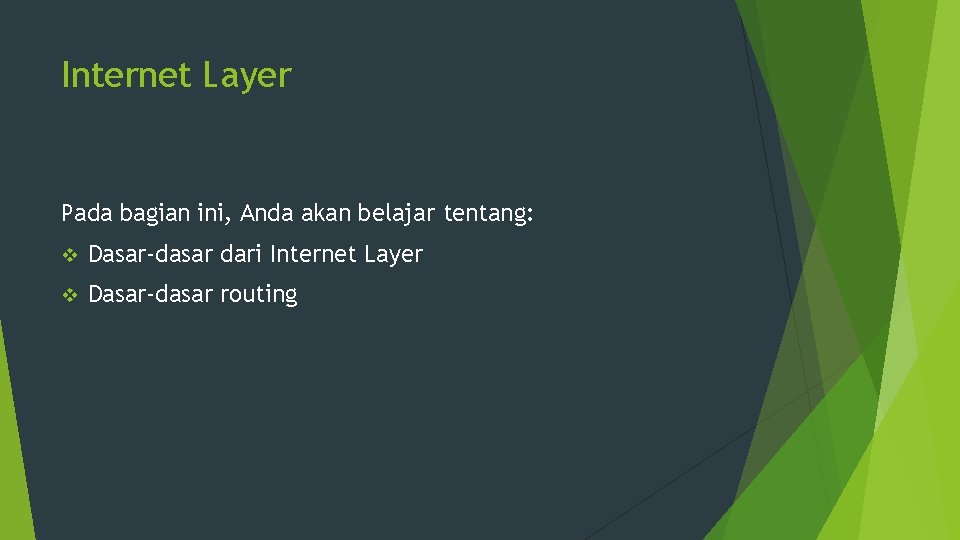

Internet Layer Pada bagian ini, Anda akan belajar tentang: v Dasar-dasar dari Internet Layer v Dasar-dasar routing

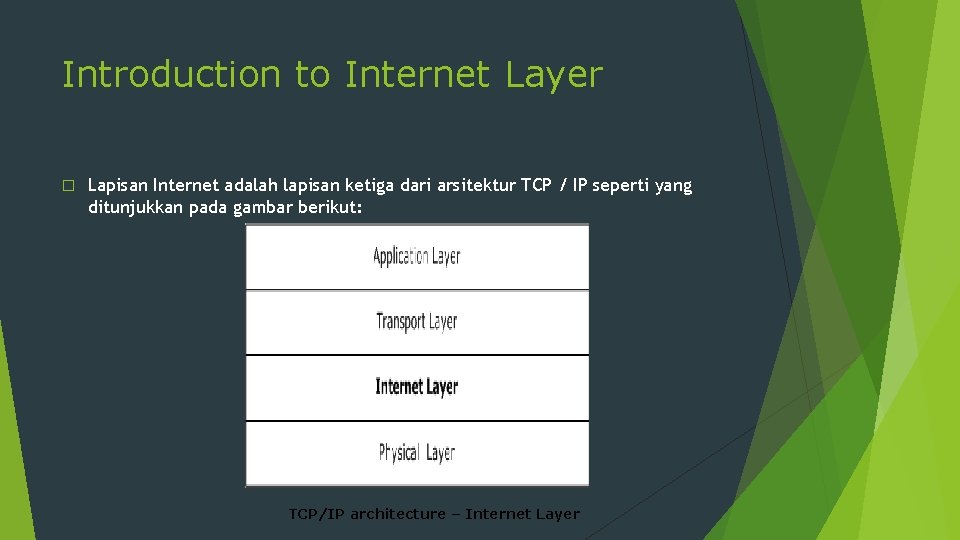

Introduction to Internet Layer � Lapisan Internet adalah lapisan ketiga dari arsitektur TCP / IP seperti yang ditunjukkan pada gambar berikut: TCP/IP architecture – Internet Layer

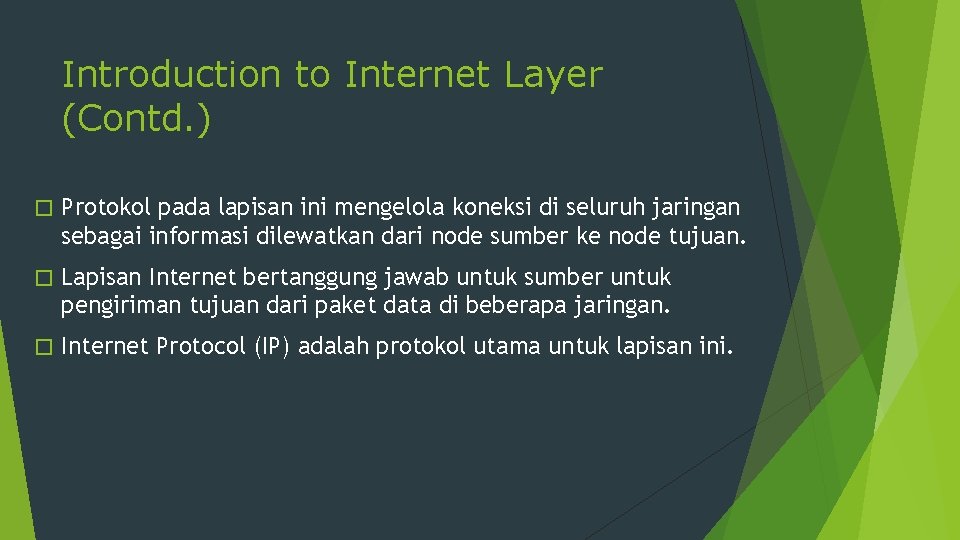

Introduction to Internet Layer (Contd. ) � Protokol pada lapisan ini mengelola koneksi di seluruh jaringan sebagai informasi dilewatkan dari node sumber ke node tujuan. � Lapisan Internet bertanggung jawab untuk sumber untuk pengiriman tujuan dari paket data di beberapa jaringan. � Internet Protocol (IP) adalah protokol utama untuk lapisan ini.

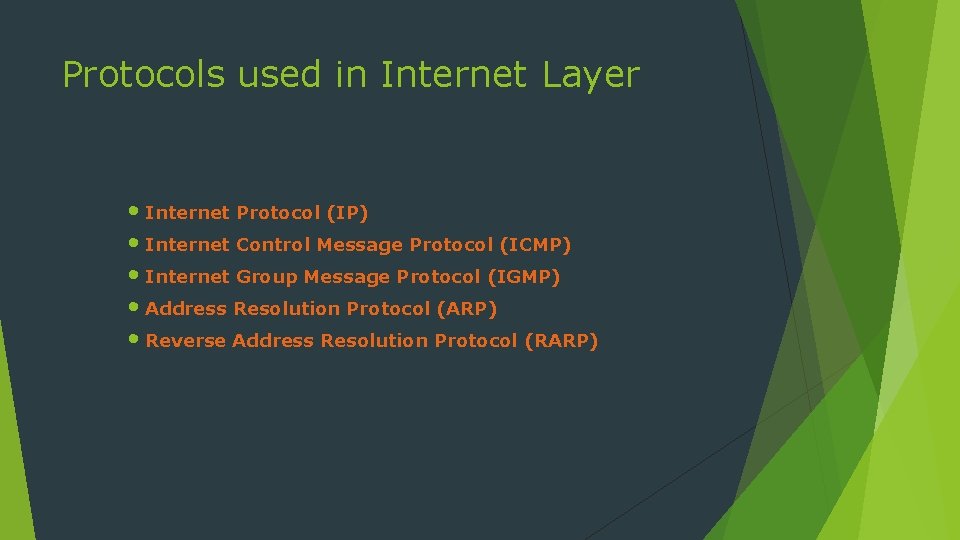

Protocols used in Internet Layer • Internet Protocol (IP) • Internet Control Message Protocol (ICMP) • Internet Group Message Protocol (IGMP) • Address Resolution Protocol (ARP) • Reverse Address Resolution Protocol (RARP)

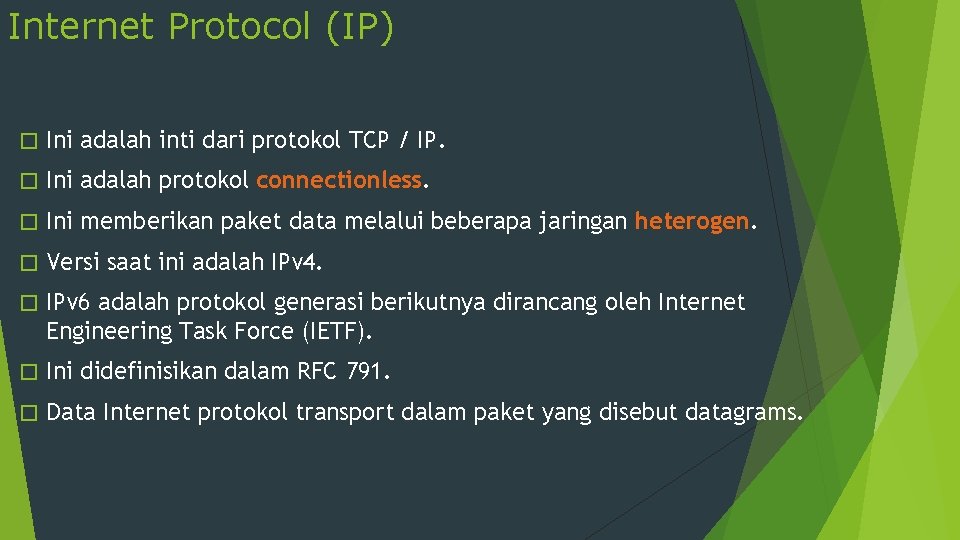

Internet Protocol (IP) � Ini adalah inti dari protokol TCP / IP. � Ini adalah protokol connectionless. � Ini memberikan paket data melalui beberapa jaringan heterogen. � Versi saat ini adalah IPv 4. � IPv 6 adalah protokol generasi berikutnya dirancang oleh Internet Engineering Task Force (IETF). � Ini didefinisikan dalam RFC 791. � Data Internet protokol transport dalam paket yang disebut datagrams.

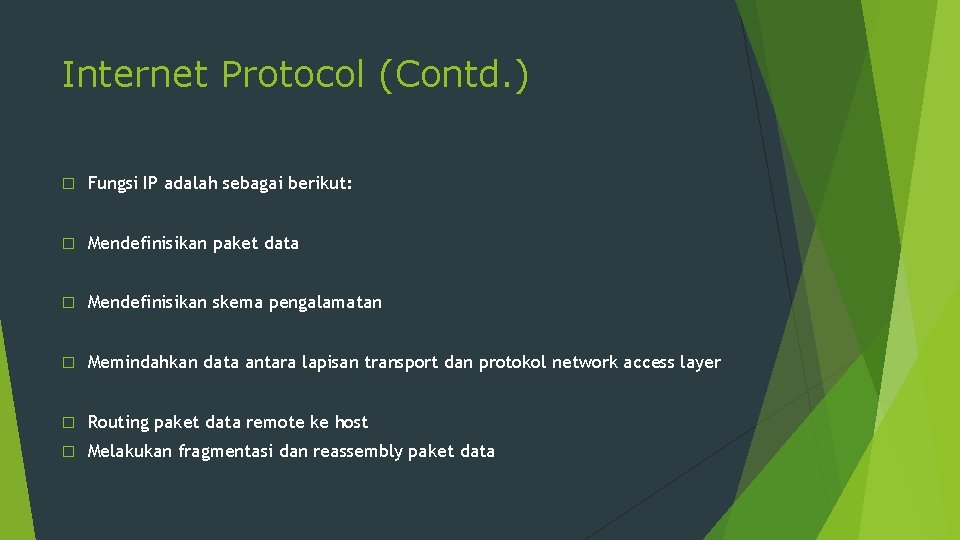

Internet Protocol (Contd. ) � Fungsi IP adalah sebagai berikut: � Mendefinisikan paket data � Mendefinisikan skema pengalamatan � Memindahkan data antara lapisan transport dan protokol network access layer � Routing paket data remote ke host � Melakukan fragmentasi dan reassembly paket data

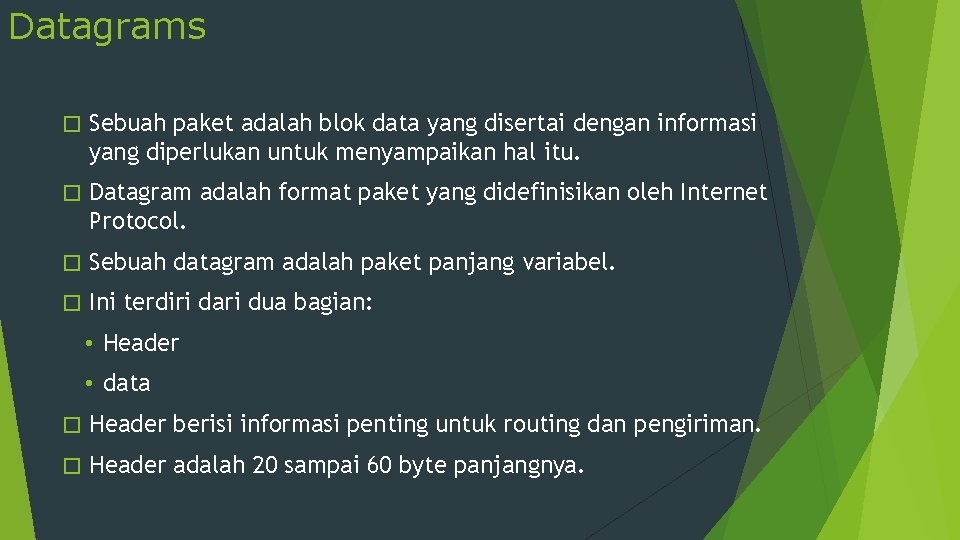

Datagrams � Sebuah paket adalah blok data yang disertai dengan informasi yang diperlukan untuk menyampaikan hal itu. � Datagram adalah format paket yang didefinisikan oleh Internet Protocol. � Sebuah datagram adalah paket panjang variabel. � Ini terdiri dari dua bagian: • Header • data � Header berisi informasi penting untuk routing dan pengiriman. � Header adalah 20 sampai 60 byte panjangnya.

Datagrams (Contd. ) � Gambar berikut menunjukkan bidang paket IP: IP datagram

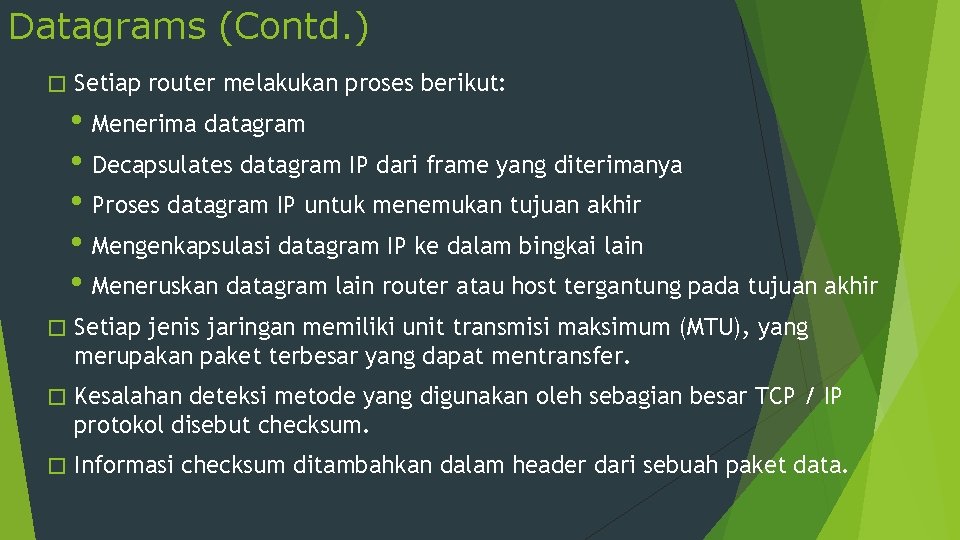

Datagrams (Contd. ) � Setiap router melakukan proses berikut: • Menerima datagram • Decapsulates datagram IP dari frame yang diterimanya • Proses datagram IP untuk menemukan tujuan akhir • Mengenkapsulasi datagram IP ke dalam bingkai lain • Meneruskan datagram lain router atau host tergantung pada tujuan akhir � Setiap jenis jaringan memiliki unit transmisi maksimum (MTU), yang merupakan paket terbesar yang dapat mentransfer. � Kesalahan deteksi metode yang digunakan oleh sebagian besar TCP / IP protokol disebut checksum. � Informasi checksum ditambahkan dalam header dari sebuah paket data.

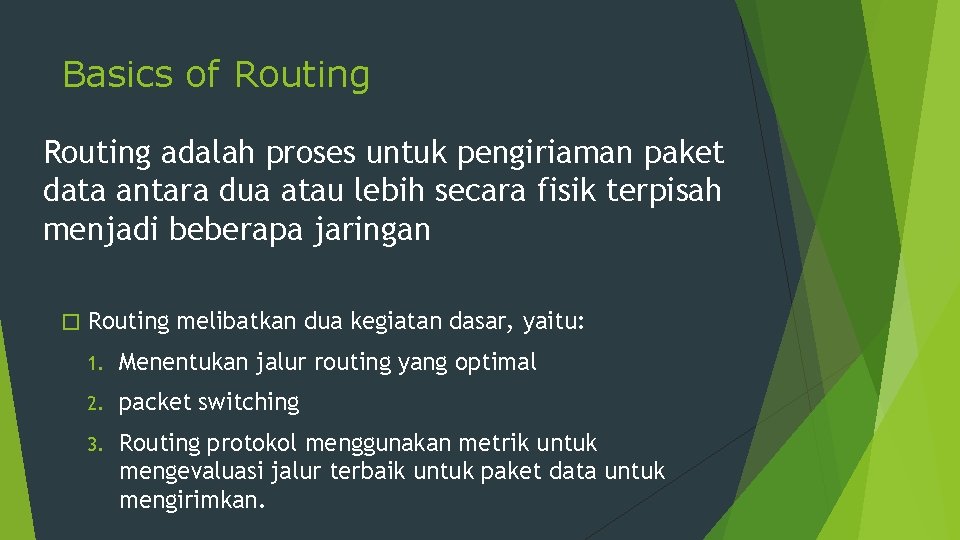

Basics of Routing adalah proses untuk pengiriaman paket data antara dua atau lebih secara fisik terpisah menjadi beberapa jaringan � Routing melibatkan dua kegiatan dasar, yaitu: 1. Menentukan jalur routing yang optimal 2. packet switching 3. Routing protokol menggunakan metrik untuk mengevaluasi jalur terbaik untuk paket data untuk mengirimkan.

Understanding Routing � Paket data dapat melewati banyak router sebelum memberikan paket data ke tujuan akhir seperti yang ditunjukkan pada gambar berikut: Router – Path Determination

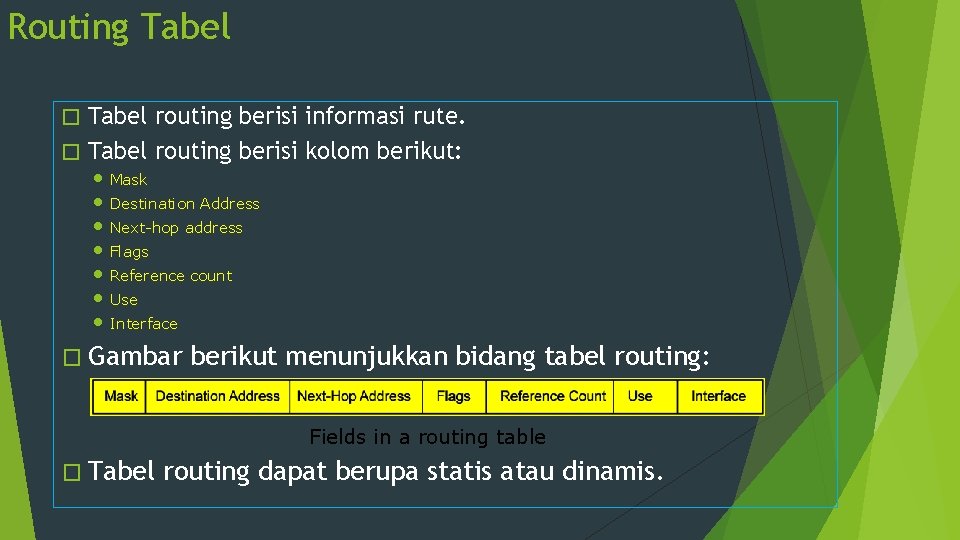

Routing Tabel routing berisi informasi rute. � Tabel routing berisi kolom berikut: � • Mask • Destination Address • Next-hop address • Flags • Reference count • Use • Interface � Gambar berikut menunjukkan bidang tabel routing: Fields in a routing table � Tabel routing dapat berupa statis atau dinamis.

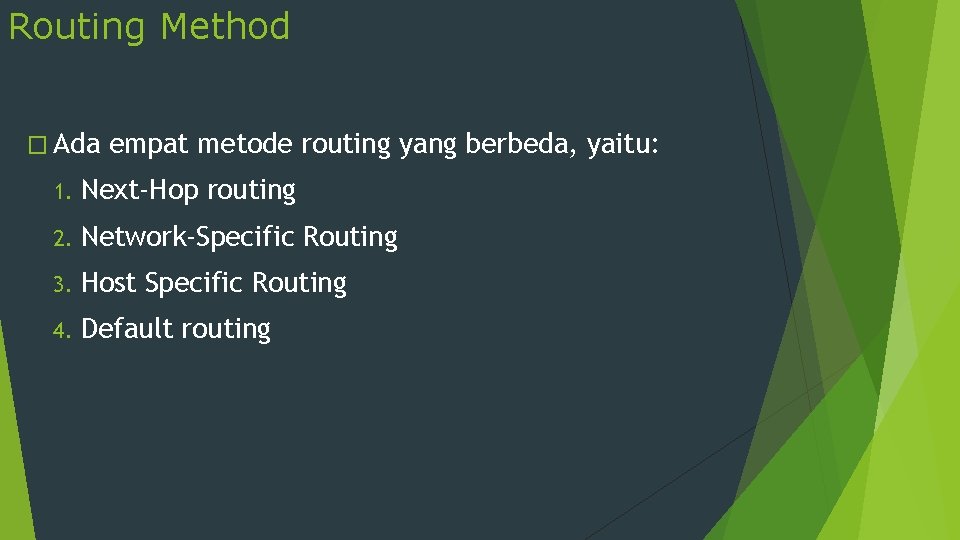

Routing Method � Ada empat metode routing yang berbeda, yaitu: 1. Next-Hop routing 2. Network-Specific Routing 3. Host Specific Routing 4. Default routing

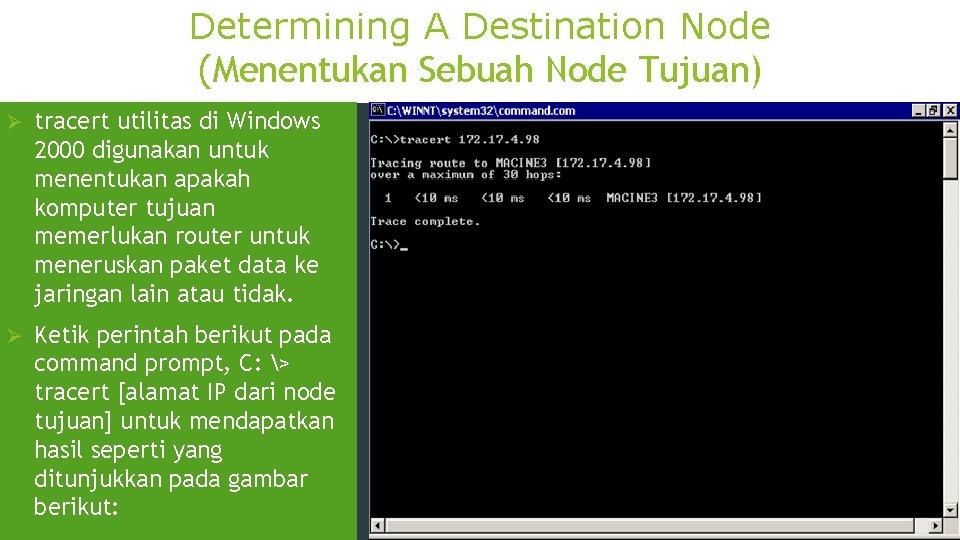

Determining A Destination Node (Menentukan Sebuah Node Tujuan) Ø tracert utilitas di Windows 2000 digunakan untuk menentukan apakah komputer tujuan memerlukan router untuk meneruskan paket data ke jaringan lain atau tidak. Ø Ketik perintah berikut pada command prompt, C: > tracert [alamat IP dari node tujuan] untuk mendapatkan hasil seperti yang ditunjukkan pada gambar berikut:
