JARINGAN KOMPUTER Oleh : Rini Indra Wati Kelas : XII MM 1 No. Absen : 29 Jaringan Komputer - Rini Indra Wati

MATERI Sejarah Jaringan Komputer Definisi Jaringan Jenis Jaringan Topologi Jaringan Manfaat Jaringan Type Jaringan Jenis Jaringan Berdasarkan media Peralatan Jaringan Latihan Soal Jaringan Komputer - Rini Indra Wati

Sejarah Jaringan Komputer Pada tahun 1940 -an di Amerika ada sebuah penelitian yang ingin memanfaatkan sebuah perangkat komputer secara bersama. Di tahun 1950 -an ketika jenis komputer mulai membesar sampai terciptanya super komputer, karena mahalnya harga perangkat komputer maka ada tuntutan sebuah komputer mesti melayani beberapa terminal. Dari sinilah maka muncul konsep distribusi proses berdasarkan waktu yang dikenal dengan nama TSS (Time Sharing System), bentuk pertama kali jaringan (network) komputer diaplikasikan. Pada sistem TSS beberapa terminal terhubung secara seri ke sebuah host komputer. Jaringan Komputer - Rini Indra Wati

Selanjutnya konsep ini berkembang menjadi proses distribusi (Distributed Processing). Dalam proses ini beberapa host komputer mengerjakan sebuah pekerjaan besar secara paralel untuk melayani beberapa terminal yang tersambung secara seri disetiap host komputer. Selanjutnya ketika harga-harga komputer kecil sudah mulai menurun dan konsep proses distribusi sudah matang, maka penggunaan komputer dan jaringannya sudah mulai beragam dari mulai menangani proses bersama maupun komunikasi antar komputer (Peer to Peer System) saja tanpa melalui komputer pusat. Untuk itu mulailah berkembang teknologi jaringan lokal yang dikenal dengan sebutan LAN (Local Area Network). Demikian pula ketika Internet mulai diperkenalkan, maka sebagian besar LAN yang berdiri sendiri mulai berhubungan dan terbentuklah jaringan raksasa ditingkat dunia yang disebut dengan istilah WAN (Word Area Network). Back to Jaringan Komputer - Rini Indra Wati Materi

Definisi Jaringan komputer adalah kumpulan komputer, printer, dan peralatan lainnya yang terhubung dalam satu kesatuan. Informasi dan data bergerak melalui kabel-kabel atau tanpa kabel sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen data, mencetak pada printer yang sama, dan bersama-sama menggunakan hardware dan software yang terhubung dalam jaringan. Jaringan komputer dapat diartikan pula dengan sekumpulan komputer yang terhubung satu dengan yang lainya. Jaringan Komputer - Rini Indra Wati Back to Materi

JENIS JARINGAN KOMPUTER 1. Local Area Network (LAN) Merupakan jaringan milik pribadi di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer 2. Metropolitan Area Network (MAN), pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN Jaringan Komputer - Rini Indra Wati

3. Wide Area Network (WAN) Jangkauannya mencakup daerah geografis yang luas, seringkali mencakup sebuah negara bahkan benua 4. Internet Kumpulan jaringan yang terinterkoneksi inilah yang disebut dengan internet dan dibutuhkan sebuah gateway berupa perangkat keras maupun lunaknya 5. Wireless (jaringan tanpa kabel) Jaringan tanpa kabel merupakan suatu solusi terhadap komukasi yang tidak bisa dilakukan dengan jaringan yang menggunakan kabel Jaringan Komputer - Rini Indra Wati Back to Materi

Gambar Topologi Jaringan Komputer - Rini Indra Wati

Topologi bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel sepaksi menjamur. Dengan menggunakan T-Connector (dengan terminator 50 ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan. Jaringan Komputer - Rini Indra Wati

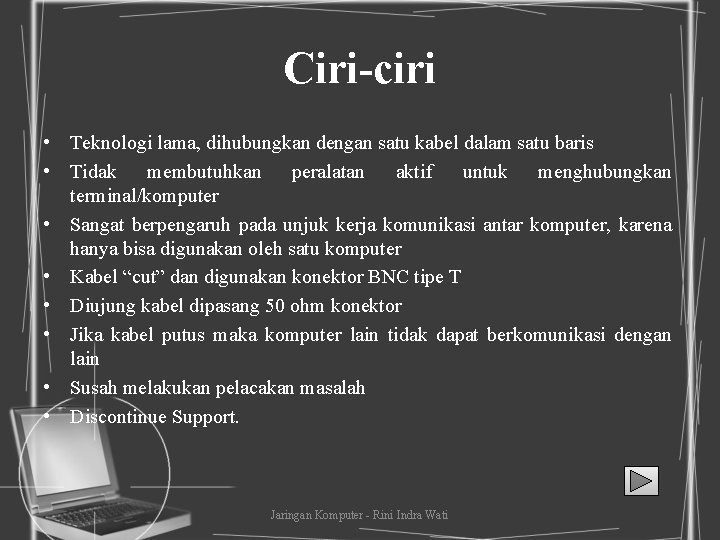

Ciri-ciri • Teknologi lama, dihubungkan dengan satu kabel dalam satu baris • Tidak membutuhkan peralatan aktif untuk menghubungkan terminal/komputer • Sangat berpengaruh pada unjuk kerja komunikasi antar komputer, karena hanya bisa digunakan oleh satu komputer • Kabel “cut” dan digunakan konektor BNC tipe T • Diujung kabel dipasang 50 ohm konektor • Jika kabel putus maka komputer lain tidak dapat berkomunikasi dengan lain • Susah melakukan pelacakan masalah • Discontinue Support. Jaringan Komputer - Rini Indra Wati

Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah. Kelebihan • Kerusakan pada satu saluran hanya akan memengaruhi jaringan pada saluran tersebut dan station yang terpaut. • Tingkat keamanan termasuk tinggi. • Tahan terhadap lalu lintas jaringan yang sibuk. • Penambahan dan pengurangan station dapat dilakukan dengan mudah. • Kontrol terpusat. • Kemudahan deteksi dan isolasi kesalahan/kerusakan pengelolaan jaringan. • Paling fleksibel. Jaringan Komputer - Rini Indra Wati

Kekurangan • Jika node tengah mengalami kerusakan, maka seluruh rangkaian akan berhenti. • Boros dalam pemakaian kabel. • HUB jadi elemen kritis karena kontrol terpusat. • terlalu penting hub sehinga ketika terdapat masalah dengan hub maka jaringan tersebut akan down • jaringan tergantung pada terminal pusat • jika menggunakan switch dan lalu lintas data padat dapat menyebabkan jaringan lambat. • biaya jaringan lebih mahal dari pada bus atau ring Jaringan Komputer - Rini Indra Wati

Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin. Kelebihan • Hemat kabel • Tidak akan terjadi tabrakan pengiriman data (collision), karena pada satu waktu hanya satu node yang dapat mengirimkan data Kelemahan • Peka kesalahan, sehingga jika terdapat gangguan di suatu node mengakibatkan terganggunya seluruh jaringan. • Pengembangan jaringan lebih kaku • Sulit mendeteksi kerusakan • Dapat terjadi collision[dua paket data tercampur] • Diperlukan penanganan dan pengelolaan khusus Jaringan Komputer - Rini Indra Wati

Topologi jala atau Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Kelebihan • Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya. • Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya. • Privacy dan security pada topologi mesh lebih terjamin • Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer. Jaringan Komputer - Rini Indra Wati

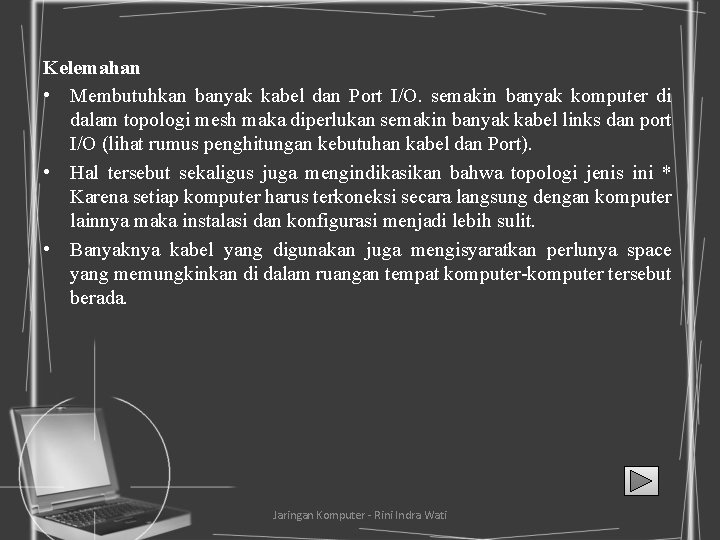

Kelemahan • Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port). • Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit. • Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada. Jaringan Komputer - Rini Indra Wati

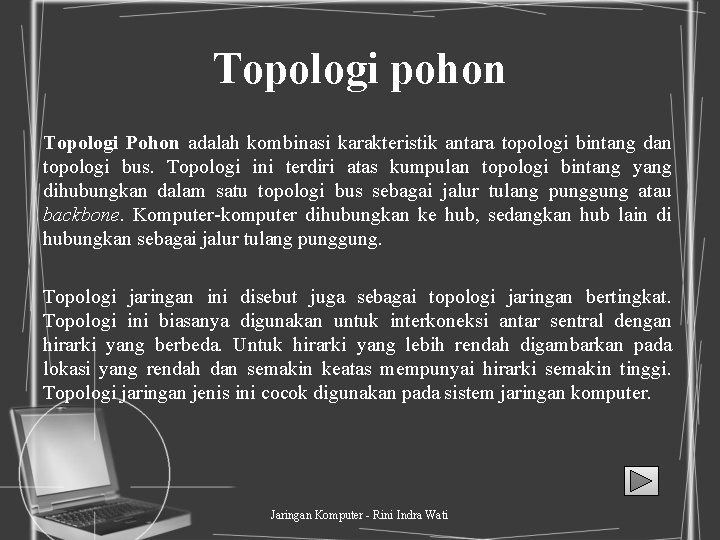

Topologi pohon Topologi Pohon adalah kombinasi karakteristik antara topologi bintang dan topologi bus. Topologi ini terdiri atas kumpulan topologi bintang yang dihubungkan dalam satu topologi bus sebagai jalur tulang punggung atau backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung. Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer. Jaringan Komputer - Rini Indra Wati

Topologi Extended Star merupakan perkembangan lanjutan dari topologi star, karakteristiknya tidak jauh berbeda dengan topologi star. Kelebihan topologi extended star jika satu kabel sub node terputus maka sub node yang lainnya tidak terganggu, tetapi apabila central node terputus maka semua node disetiap sub node akan terputus. Kekurangan topologi extended star tidak dapat digunakan kabel yang “lower grade” karena hanya menghandel satu traffic node, karena untuk berkomunikasi antara satu node ke node lainnya membutuhkan beberapa kali hops. Jaringan Komputer - Rini Indra Wati Back to Materi

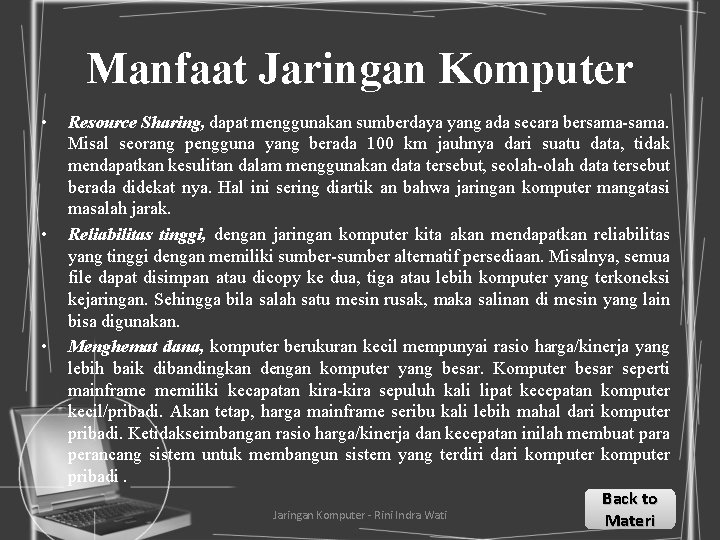

Manfaat Jaringan Komputer • • • Resource Sharing, dapat menggunakan sumberdaya yang ada secara bersama-sama. Misal seorang pengguna yang berada 100 km jauhnya dari suatu data, tidak mendapatkan kesulitan dalam menggunakan data tersebut, seolah-olah data tersebut berada didekat nya. Hal ini sering diartik an bahwa jaringan komputer mangatasi masalah jarak. Reliabilitas tinggi, dengan jaringan komputer kita akan mendapatkan reliabilitas yang tinggi dengan memiliki sumber-sumber alternatif persediaan. Misalnya, semua file dapat disimpan atau dicopy ke dua, tiga atau lebih komputer yang terkoneksi kejaringan. Sehingga bila salah satu mesin rusak, maka salinan di mesin yang lain bisa digunakan. Menghemat dana, komputer berukuran kecil mempunyai rasio harga/kinerja yang lebih baik dibandingkan dengan komputer yang besar. Komputer besar seperti mainframe memiliki kecapatan kira-kira sepuluh kali lipat kecepatan komputer kecil/pribadi. Akan tetap, harga mainframe seribu kali lebih mahal dari komputer pribadi. Ketidakseimbangan rasio harga/kinerja dan kecepatan inilah membuat para perancang sistem untuk membangun sistem yang terdiri dari komputer pribadi. Back to Jaringan Komputer - Rini Indra Wati Materi

KEBUTUHAN ALAT DAN BAHAN DALAM MEMBANGUN JARINGAN KOMPUTER 1. 2. 3. 4. 5. 6. 7. 8. 9. Personal Computer (Client dan Server) Kabel Jaringan WIFI (Jika Tidak Pakai Kabel) Connector RJ 45 Switch/Hub LAN Card (NIC) Crimping Tools Tester Kabel Jaringan Modem Jaringan Komputer - Rini Indra Wati Back to Materi

Tipe Jaringan Komputer 1. Jaringan Berbasis Server/Clent Server adalah komputer yang menyediakan fasilitas bagi komputer lain di dalam jaringan dan client adalah komputer-komputer yang menerima atau menggunakan fasilitas yang disediakan oleh server 2. Peer to Peer Setiap komputer dalam jaringan mempunyai fungsi yang sama yaitu sebagai server atau client 3. Jaringan Hibrid Merupakan gabungan dari tipe client-server dan peer to peer. Dengan demikian jaringan ini dapat melakukan kemampuan apa yang dimiliki oleh tipe client-server dan peer to peer Jaringan Komputer - Rini Indra Wati Back to Materi

Jenis Jaringan Berdasarkan Media 1. Dengan Kabel a. UTP b. Coaxial c. Fiber Optic 2. Dengan Wireless(Nirkabel) Jaringan Komputer - Rini Indra Wati Back to Materi

SOAL 1 Berikut adalah yang dibutuhkan dalam membuat sebuah jaringan, kecuali. . a. NIC b. Crimping Tools c. UTP Coba Lanjutkan! Lagi d. Modem Salah Bagus Jaringan Komputer - Rini Indra Wati

SOAL 2 Jaringan yang mencakup daerah geografis yang luas, mencakup sebuah negara atau benua disebut … a. LAN b. WAN Coba Lanjutkan! Lagi c. MAN d. Internet e. WLAN Salah Bagus Jaringan Komputer - Rini Indra Wati

SOAL 3 Gambaran secara fisik dari pola hubungan antara komponen-komponen jaringan yang meliputi server, workstation, hub dan pengkabelannya disebut … a. Internet working Coba Lanjutkan! Lagi b. Protokol c. Topologi jaringan d. Workstation e. Sistem operasi jaringan Salah Bagus Jaringan Komputer - Rini Indra Wati

SOAL 4 Di bawah ini merupakan jenis-jenis topologi, kecuali …. a. Topologi bus b. Topologi ring c. Topologi mesh Coba Lanjutkan! Lagi d. Topologi ring e. Topologi transmisi Salah Bagus Jaringan Komputer - Rini Indra Wati

SOAL 5 Berikut ini adalah jenis-jenis jaringan komputer, kecuali … a. Ethernet b. MAN c. LAN Coba Lanjutkan! Lagi d. Internet e. WAN Salah Bagus Jaringan Komputer - Rini Indra Wati

SOAL 6 Semua file disimpan atau di copy ke dua, tiga, atau lebih komputer yang terkoneksi ke jaringan, sehingga bila salah satu mesin rusak, maka salinan di mesin yang lain bisa digunakan merupakan salah satu manfaat jaringan komputer yang disebut dengan … a. Resources sharing b. Menghemat kabel Coba Lanjutkan! Lagi c. Realibilitas tinggi d. Save sharing e. Menghemat uang Salah Bagus Jaringan Komputer - Rini Indra Wati

SOAL 7 Alamat yang dikenal dan dapat diakses oleh jaringan lain disebut alamat … a. Client b. Jaringan c. Web Coba Lanjutkan! Lagi d. Internet e. IP Salah Bagus Jaringan Komputer - Rini Indra Wati

SOAL 8 Topologi yang digunakan baik dalam membentuk jaringan maupun yang digunakan untuk interkoneksi antarsentral dengan tingkat hirarki yang berbeda adalah … a. Mesh b. Star Coba Lanjutkan! Lagi c. Tree d. Bus e. Ring Salah Bagus End Jaringan Komputer - Rini Indra Wati
