Convertidores de Corriente Alterna a Corriente Directa con Voltaje Promedio de Salida Variable Ing. Javier Rodríguez Bailey

a=30° SEMICONVERTIDOR MONOFASICO a=0° a=120° Ing. Javier Rodríguez Bailey

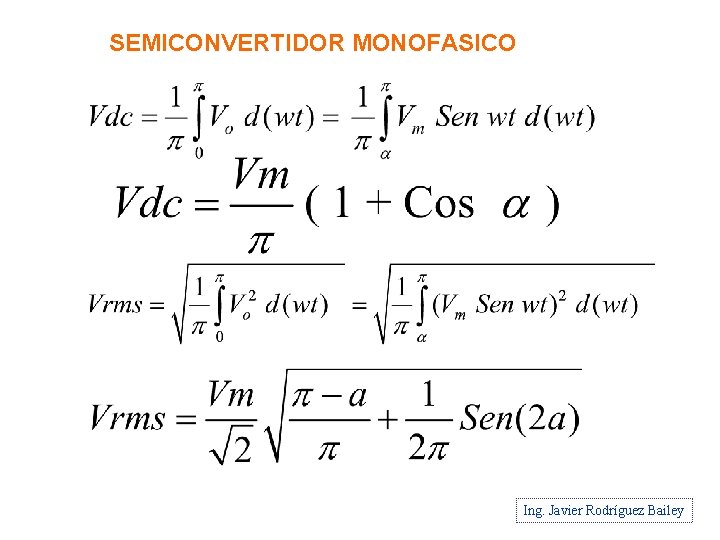

SEMICONVERTIDOR MONOFASICO Ing. Javier Rodríguez Bailey

a=0° CONVERTIDOR COMPLETO MONOFASICO a=60° a=120° Ing. Javier Rodríguez Bailey

CONVERTIDOR COMPLETO MONOFASICO Ing. Javier Rodríguez Bailey

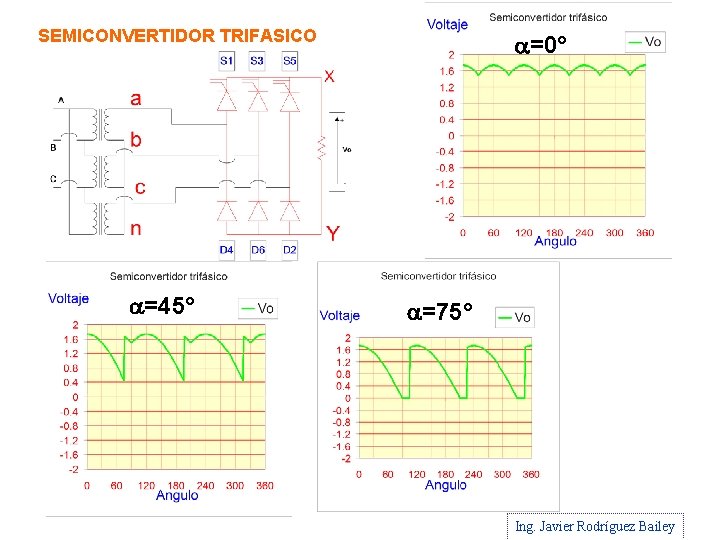

SEMICONVERTIDOR TRIFASICO a=45° a=0° a=75° Ing. Javier Rodríguez Bailey

SEMICONVERTIDOR TRIFASICO a=0° a=45° a=75° Ing. Javier Rodríguez Bailey

SEM ICONVERTIDOR TRIFASICO Ing. Javier Rodríguez Bailey

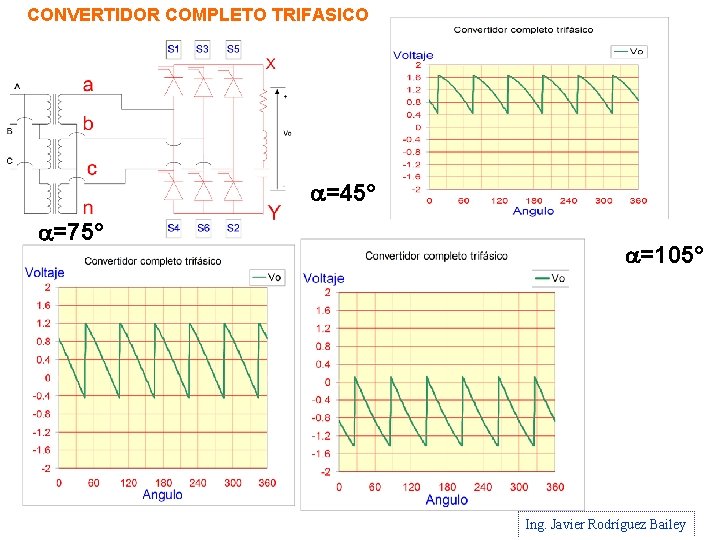

CONVERTIDOR COMPLETO TRIFASICO a=45° a=75° a=105° Ing. Javier Rodríguez Bailey

CONVERTIDOR COMPLETO TRIFASICO Ing. Javier Rodríguez Bailey

A continuación se analizara el comportamiento de los convertidores monofásicos desde el punto de vista del factor de potencia y contenido de armónicas que agregan la red de corriente alterna. Recordatorio de Factor de potencia y distorsión total de armónicas: Ing. Javier Rodríguez Bailey

Ing. Javier Rodríguez Bailey

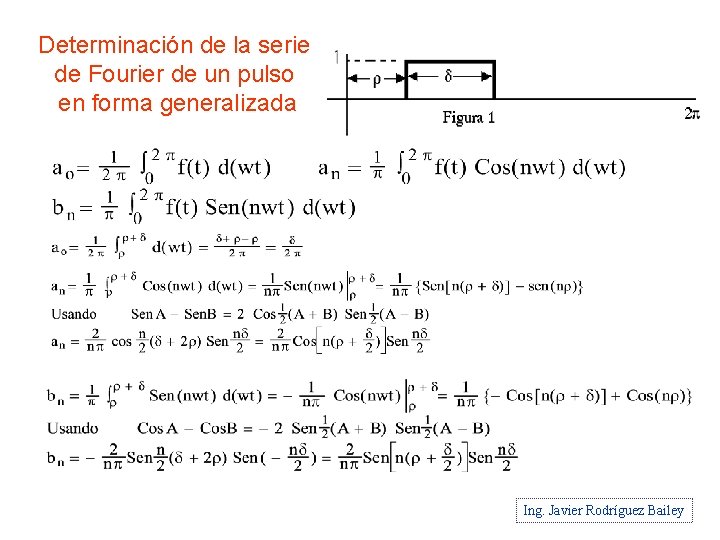

Determinación de la serie de Fourier de un pulso en forma generalizada Ing. Javier Rodríguez Bailey

DETERMINACION DE LA SERIE DE FOURIER DE UN PULSO EN FORMA GENERALIZADA NEGATIVO Y DEFASADO π RADIANES. USANDO EL DESARROLLO ANTERIOR CAMBIANDO LA AMPLITUD DE 1 A -1 Y r POR π+r Los coeficientes an y bn en el término coseno y seno tienen un defasamiento nπ, que para n impar equivale a un cambio de signo y para n par equivale a un defasamiento multiplo de 2 π o sea 0 Ing. Javier Rodríguez Bailey

SUMANDO LOS DOS PULSOS ANTERIORES SE OBTIENE LA FIGURA 3, Y SU SERIE DE FOURIER ES Al sumar los dos pulsos la form. A de onda tiene simetría de media onda: f(t)=-F(t+T/2) y por esta razón desaparecen todas las armonicas pares, por lo tanto para esta última curva la serie de Fourier sera Ing. Javier Rodríguez Bailey

Convertidor completo monofásico Se analizara el convertidor completo monofásico de la figura con una carga formada por una resistencia (R), una inductancia muy grande (L) y una fuente de directa (E). Esto podría representar la armadura de un motor de C. D. Debido a la inductancia grande la corriente por la carga será continua y constante. Los tiristores al dispararse con un atraso de ángulo a controlaran el voltaje promedio aplicado a la carga. Ing. Javier Rodríguez Bailey

Ondas de convertidor completo a Ing. Javier Rodríguez Bailey

Vcd y f. p. en convertidor completo Ing. Javier Rodríguez Bailey

Armónicas de convertidor completo Para el convertidor monofásico se tendrán los siguientes valores: Fdist = =. 9003 Fdesp = Cos a F. P. = 0. 9003 Cos a I 1 = 90. 03% I 7=12. 86% I 3= 30. 01% I 9=10. 0% I 5= 18% THD= 48. 34% Ing. Javier Rodríguez Bailey

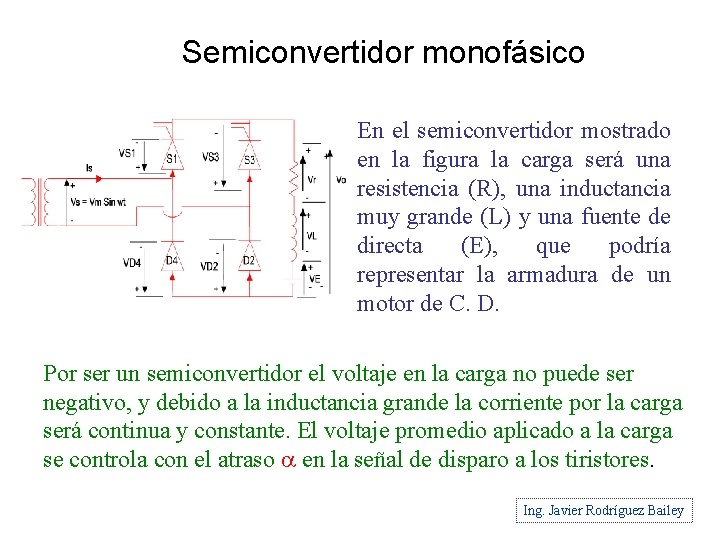

Semiconvertidor monofásico En el semiconvertidor mostrado en la figura la carga será una resistencia (R), una inductancia muy grande (L) y una fuente de directa (E), que podría representar la armadura de un motor de C. D. Por ser un semiconvertidor el voltaje en la carga no puede ser negativo, y debido a la inductancia grande la corriente por la carga será continua y constante. El voltaje promedio aplicado a la carga se controla con el atraso a en la señal de disparo a los tiristores. Ing. Javier Rodríguez Bailey

Ondas de semiconvertidor monofásico a Ing. Javier Rodríguez Bailey

Vcd y f. p. de semiconvertidor monofásico Ing. Javier Rodríguez Bailey

Fdist, fdesp y f. P. de semiconvertidor monofásico Ing. Javier Rodríguez Bailey

Armónicas en semiconvertidor monofásico Ing. Javier Rodríguez Bailey

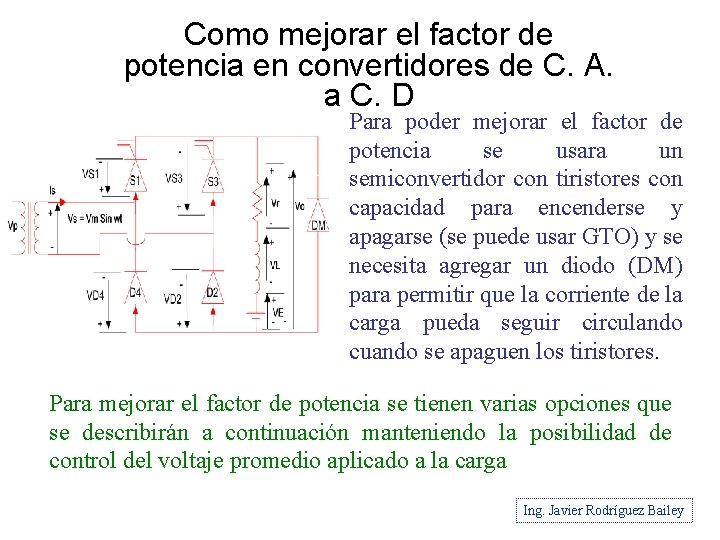

Como mejorar el factor de potencia en convertidores de C. A. a C. D Para poder mejorar el factor de potencia se usara un semiconvertidor con tiristores con capacidad para encenderse y apagarse (se puede usar GTO) y se necesita agregar un diodo (DM) para permitir que la corriente de la carga pueda seguir circulando cuando se apaguen los tiristores. Para mejorar el factor de potencia se tienen varias opciones que se describirán a continuación manteniendo la posibilidad de control del voltaje promedio aplicado a la carga Ing. Javier Rodríguez Bailey

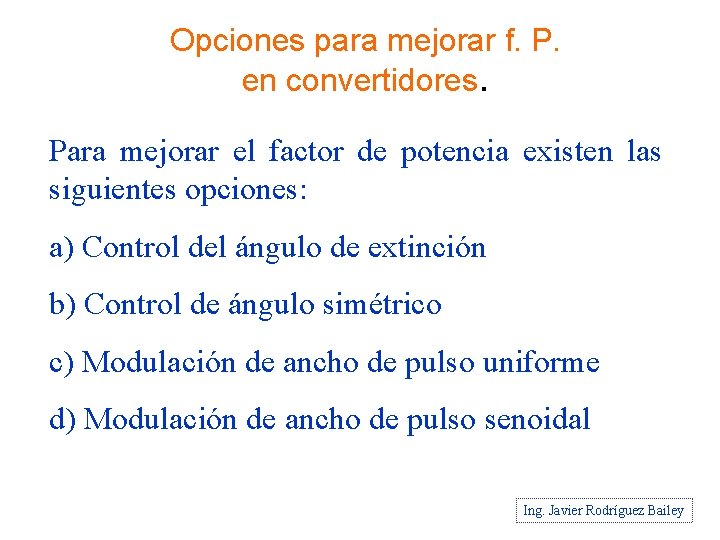

Opciones para mejorar f. P. en convertidores. Para mejorar el factor de potencia existen las siguientes opciones: a) Control del ángulo de extinción b) Control de ángulo simétrico c) Modulación de ancho de pulso uniforme d) Modulación de ancho de pulso senoidal Ing. Javier Rodríguez Bailey

Ondas de control de ángulo de extinción b Ing. Javier Rodríguez Bailey

Ondas de control de ángulo simétrico b Ing. Javier Rodríguez Bailey

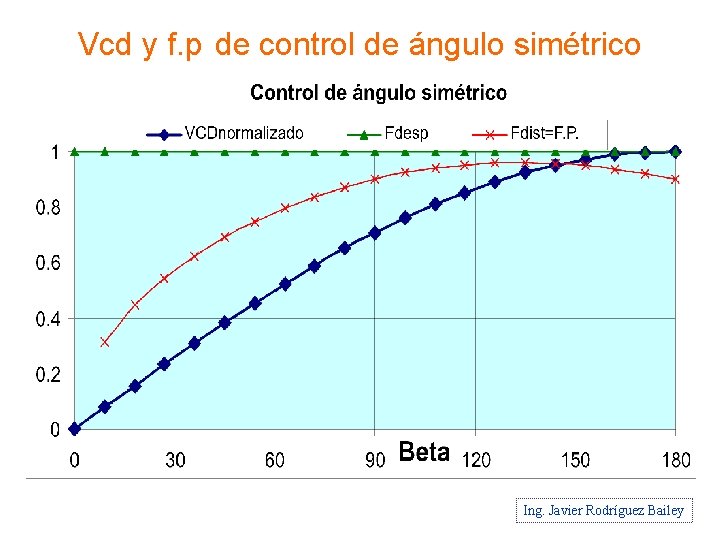

Vcd y f. p de control de ángulo simétrico Ing. Javier Rodríguez Bailey

Armónicas de control de ángulo simétrico Ing. Javier Rodríguez Bailey

Ondas de modulación de ancho de pulso uniforme Ing. Javier Rodríguez Bailey

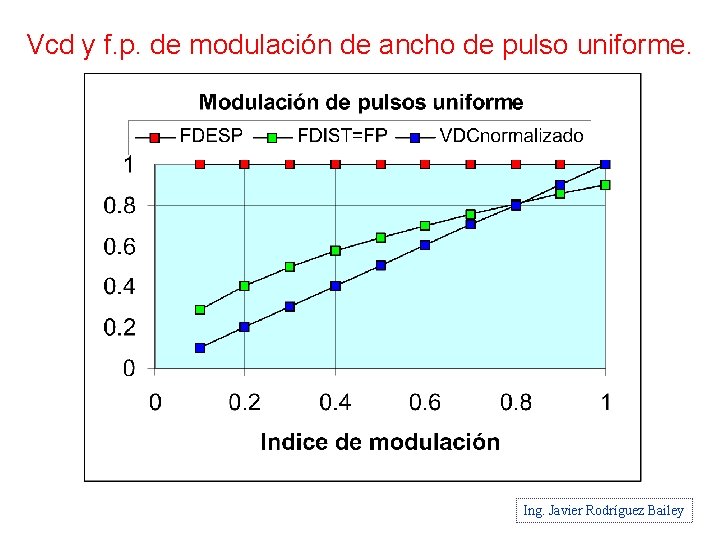

Vcd y f. p. de modulación de ancho de pulso uniforme. Ing. Javier Rodríguez Bailey

Armónicas de modulación de ancho de pulso uniforme. Ing. Javier Rodríguez Bailey

THD de modulación de ancho de pulso uniforme Ing. Javier Rodríguez Bailey

Ondas de modulación de ancho de pulso senoidal. Ing. Javier Rodríguez Bailey

Vcd y f. P. de modulación de ancho de pulso senoidal Ing. Javier Rodríguez Bailey

Armónicas de modulación de ancho de pulso senoidal. Ing. Javier Rodríguez Bailey

THD de modulación de ancho de pulso senoidal. Ing. Javier Rodríguez Bailey
