4 ta. INSTALACIONES ELÉCTRICAS

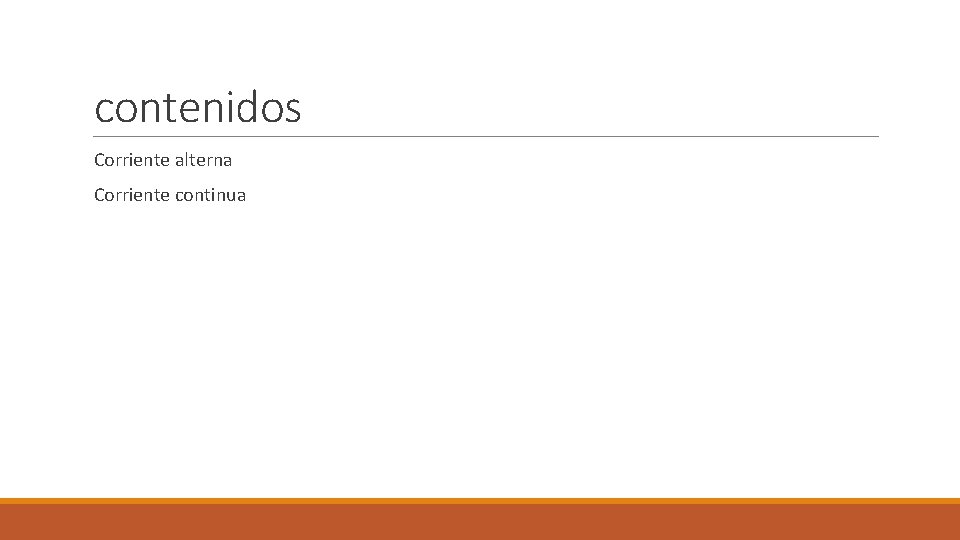

contenidos Corriente alterna Corriente continua
La corriente alterna (CA) Es un tipo de corriente eléctrica, en la que la dirección del flujo de electrones va y viene a intervalos regulares o en ciclos. La corriente que fluye por las líneas eléctricas y la electricidad disponible normalmente en las casas procedente de los enchufes de la pared es corriente alterna. La corriente estándar utilizada en los EE. UU. es de 60 ciclos por segundo (es decir, una frecuencia de 60 Hz); en Europa y en la mayor parte del mundo es de 50 ciclos por segundo (es decir, una frecuencia de 50 Hz. ).
En este tipo de corriente, la intensidad varia con el tiempo (numero de electrones variable) y además, cambia de sentido de circulación a razón de 50 veces por segundo (frecuencia de 50 Hz). También la tensión generada entre los dos bornes (polos) varia con el tiempo en forma de onda senoidal, por lo que no es constante.
Valor máximo (Vmax): Es el valor de cresta o pico, puede alcanzar hasta +- 325 V Vmax= 220 x raiz cuadrada de 2= 220 x 1. 4142=311 volts Valor instantáneo (Vi): Es el valor que toma la corriente en un momento determinado VI=Vmax*sen(wt) Wt es el Angulo que se desea obtener el valor instantáneo Valor eficaz RMS(Vef): Es el valor de un corriente constante que circula por un determinada resistencia Vrms= Vmax/√ 2 La frecuencia (f): Es el numero de ciclos que se producen en 1 segundo F=1/T Periodo (T): Es el tiempo que tarda en producirse un ciclo completo T=1/F
Como calcular el Vmax=voltaje x √ 2 Vmax= 220 x √ 2 Vmax =220 x 1, 41 Vmax= 310 Volts
Como calcular el Vrms o Vef Vrms= Vmax / √ 2 Vrms = 310 / √ 2 Vrms= 310 / 1, 41 Vrms= 219 Volts

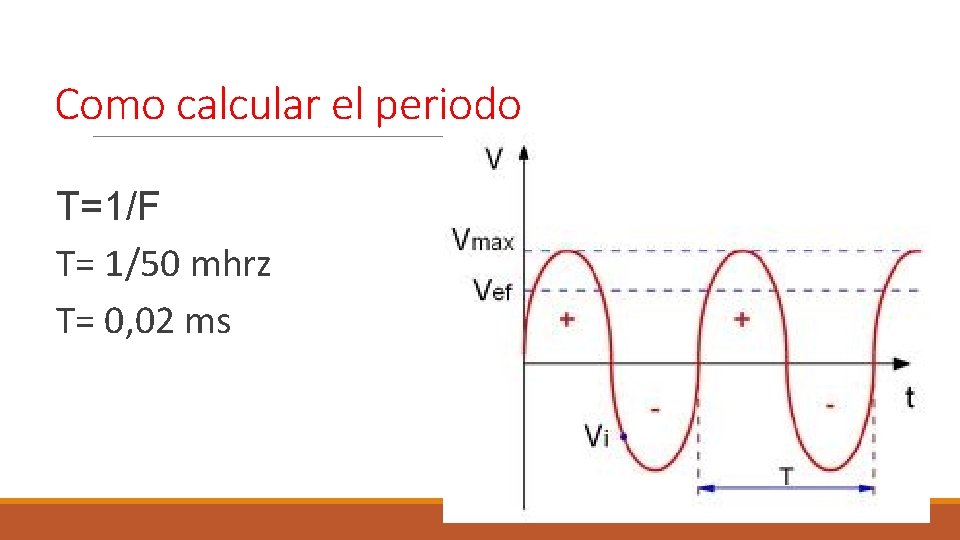

Como calcular el periodo T=1/F T= 1/50 mhrz T= 0, 02 ms
Como calcular la Frecuencia F=1/T T= 1/0, 02 ms T= 50 Hz
Ejercicio Una Señal de AC tiene un valor máximo de 200 V y una frecuencia de 100 hz. Determine El valor RMS de la señal Periodo de la señal
Una Señal de AC tiene un valor máximo de 200 V y una frecuencia de 100 hz. Valor Vrms Formula: Vmax / √ 2 200 v / 1, 41= 141 v Valor periodo Formula: T=1/F T=1/100 hz T= 0, 01 ms
La corriente continua (CC) Es la corriente eléctrica que fluye de forma constante en una dirección, como la que fluye en una linterna o en cualquier otro aparato con baterías es corriente continua. Una de las ventajas de la corriente alterna es su relativamente económico cambio de voltaje. Además, la pérdida inevitable de energía al transportar la corriente a largas distancias es mucho menor que con la corriente continua.

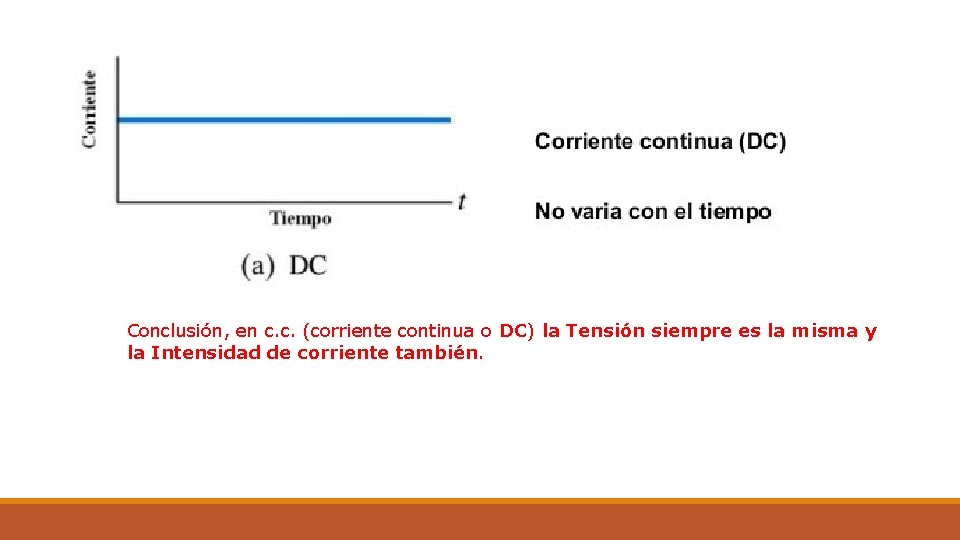

Conclusión, en c. c. (corriente continua o DC) la Tensión siempre es la misma y la Intensidad de corriente también.

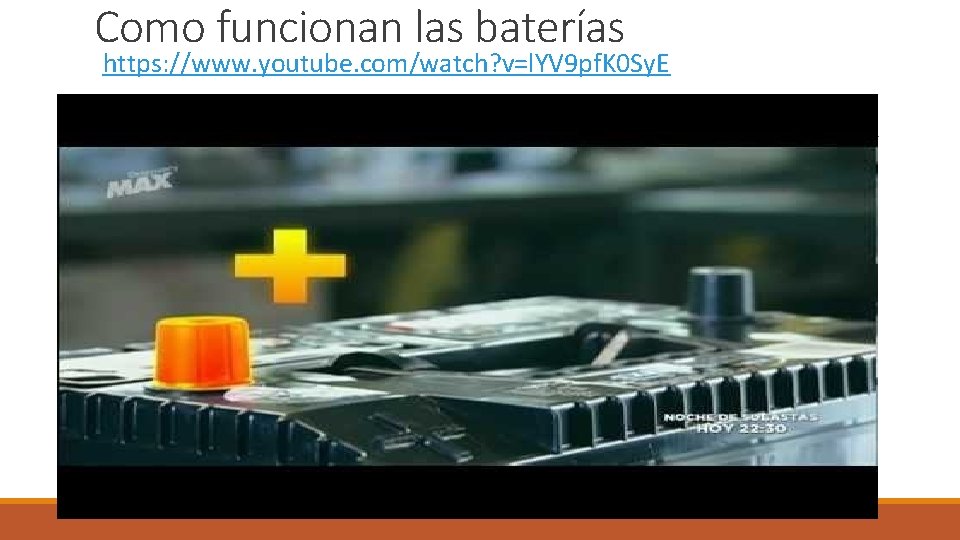

Como funcionan las baterías https: //www. youtube. com/watch? v=l. YV 9 pf. K 0 Sy. E
