1 Circuitos elctricos 2 Ondas electromagnticas 1 Circuitos

1. Circuitos eléctricos 2. Ondas electromagnéticas

1. Circuitos eléctricos 1. 1 Características de circuitos de corriente continua R serie Corriente Continua • Corriente constante R paralelo Circuitos RC • Voltaje constante Ley de Ohm Ley de Joule R mixtas La corriente es continua

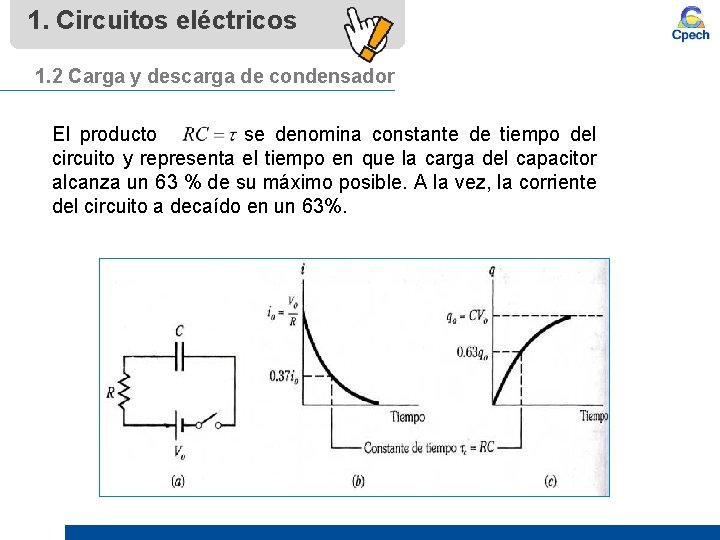

1. Circuitos eléctricos 1. 2 Carga y descarga de condensador El producto se denomina constante de tiempo del circuito y representa el tiempo en que la carga del capacitor alcanza un 63 % de su máximo posible. A la vez, la corriente del circuito a decaído en un 63%.

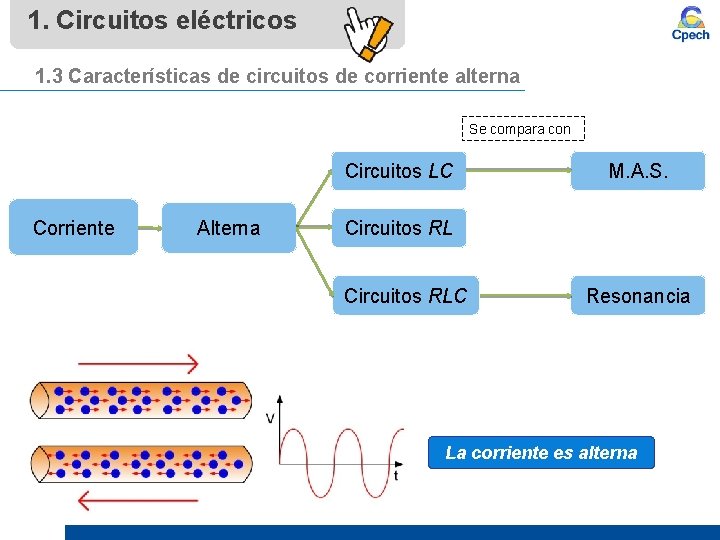

1. Circuitos eléctricos 1. 3 Características de circuitos de corriente alterna Se compara con Circuitos LC Corriente Alterna M. A. S. Circuitos RLC Resonancia La corriente es alterna

1. Circuitos eléctricos 1. 4 Circuito LC Es el circuito más simple de corriente alterna. Se obtiene al conectar un capacitor de capacidad C, con una carga inicial Qo, y una bobina de inductancia L. La inductancia L (bobina) se mide en henry [H] y es la relación entre el flujo magnético en la bobina y la intensidad de corriente eléctrica.

1. Circuitos eléctricos 1. 5 Circuito RL El interruptor de circuito se conecta de tal forma que se conecte y desconecte alternadamente. En la figura se ilustra el interruptor conectado; la corriente empieza a fluir de manera creciente. A medida que la corriente aumenta se establece una f. e. m. inducida (εL), en oposición al voltaje del circuito. El efecto de la inductancia en este circuito es retrasar la corriente máxima. La constante de tiempo para que el circuito alcance un 63% de I máx es

1. Circuitos eléctricos 1. 6 Circuito RLC Un circuito en serie de corriente alterna (CA), esta formado por una resistencia, un capacitor y una inductancia en cantidades variables. En CA el voltaje y la corriente no están en fase entre si: • VR esta en fase con la corriente. • VC se atrasa a la corriente en 90º. • VL adelanta en 90º a la corriente.

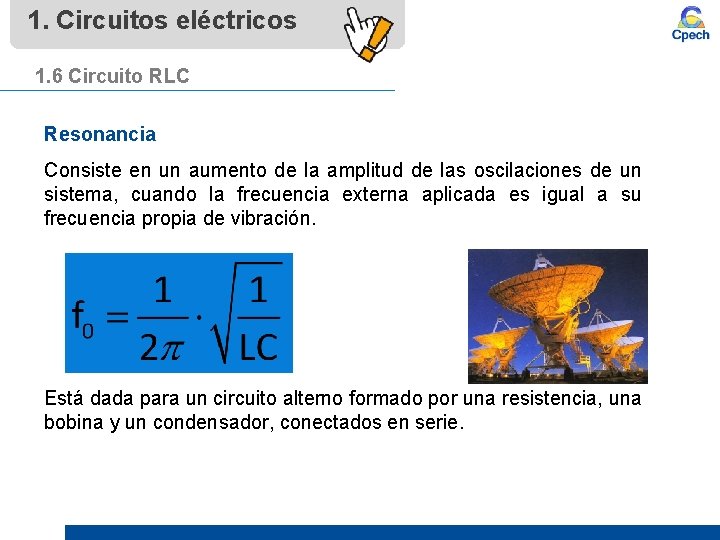

1. Circuitos eléctricos 1. 6 Circuito RLC Resonancia Consiste en un aumento de la amplitud de las oscilaciones de un sistema, cuando la frecuencia externa aplicada es igual a su frecuencia propia de vibración. Está dada para un circuito alterno formado por una resistencia, una bobina y un condensador, conectados en serie.

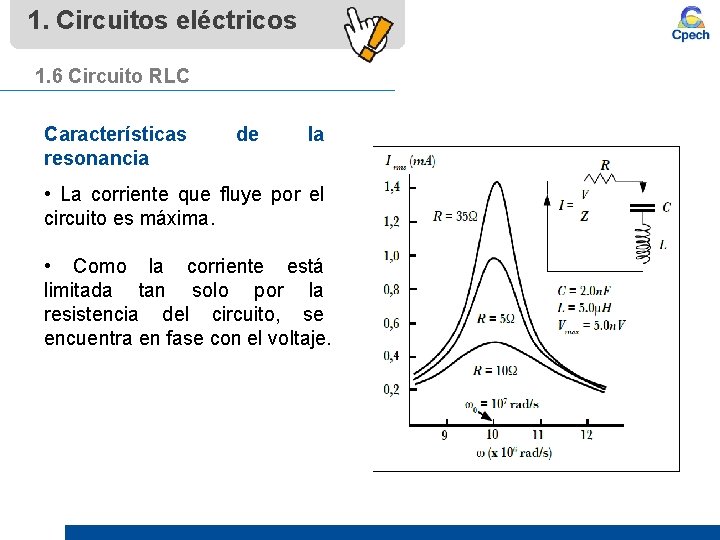

1. Circuitos eléctricos 1. 6 Circuito RLC Características resonancia de la • La corriente que fluye por el circuito es máxima. • Como la corriente está limitada tan solo por la resistencia del circuito, se encuentra en fase con el voltaje.

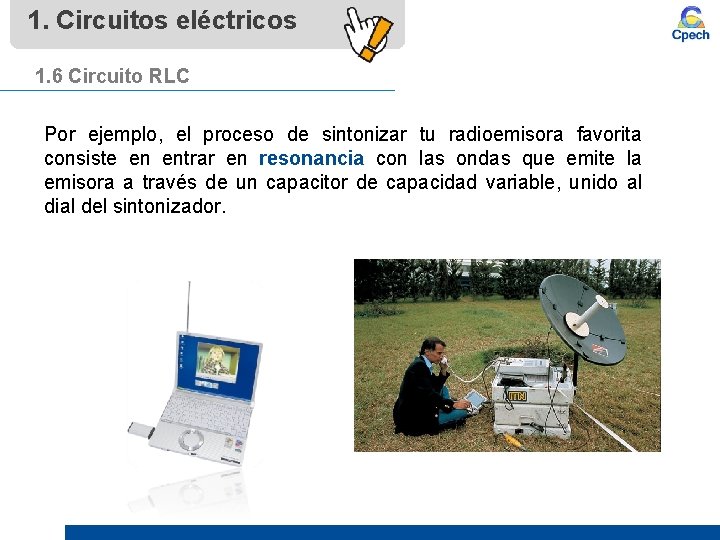

1. Circuitos eléctricos 1. 6 Circuito RLC Por ejemplo, el proceso de sintonizar tu radioemisora favorita consiste en entrar en resonancia con las ondas que emite la emisora a través de un capacitor de capacidad variable, unido al dial del sintonizador.

2. Ondas electromagnéticas 2. 1 Propagación de ondas electromagnéticas Campo electromagnético: asociación de un campo eléctrico y un campo magnético, los que se inducen alternadamente propagándose en el espacio. La oscilación de cargas eléctricas genera ondas electromagnéticas transversales, periódicas y de forma sinusoidal, a través de las cuales se propaga el campo electromagnético. Campo eléctrico Propagación de la onda Campo magnético

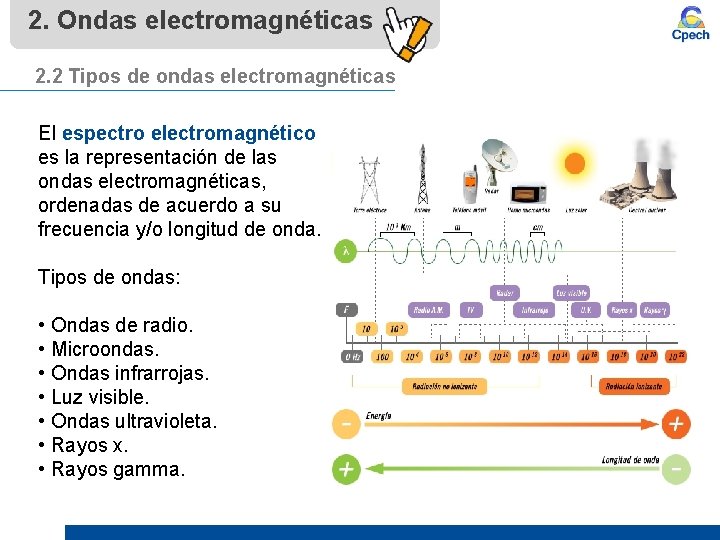

2. Ondas electromagnéticas 2. 2 Tipos de ondas electromagnéticas El espectro electromagnético es la representación de las ondas electromagnéticas, ordenadas de acuerdo a su frecuencia y/o longitud de onda. Tipos de ondas: • Ondas de radio. • Microondas. • Ondas infrarrojas. • Luz visible. • Ondas ultravioleta. • Rayos x. • Rayos gamma.

2. Ondas electromagnéticas 2. 2 Tipos de ondas electromagnéticas Rayos X y gamma (1018 – 1020 Hz): Los rayos gamma son radiaciones de origen nuclear que se producen por la desexcitación de un nucleón de un nivel excitado a otro de menor energía y en la desintegración de isótopos radiactivos. Los rayos X surgen de fenómenos extranucleares, a nivel de la órbita electrónica, fundamentalmente producidos por desaceleración de electrones.

2. Ondas electromagnéticas 2. 2 Tipos de ondas electromagnéticas Ondas de radiación UV (1015 – 1012 Hz)

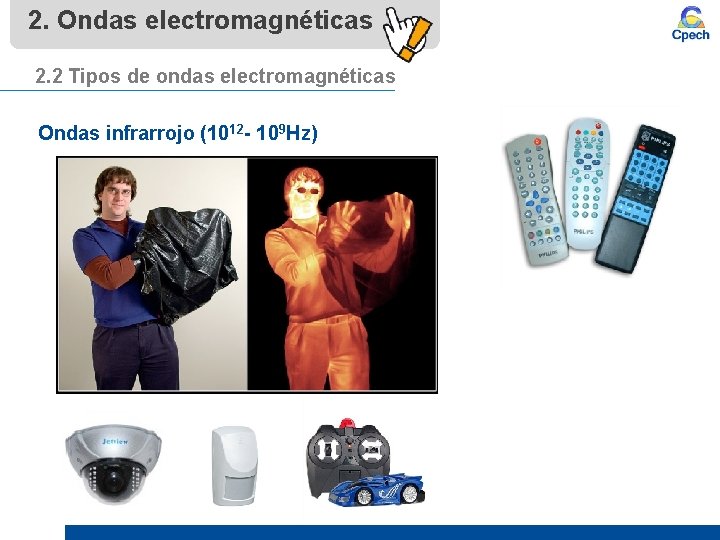

2. Ondas electromagnéticas 2. 2 Tipos de ondas electromagnéticas Ondas infrarrojo (1012 - 109 Hz)

2. Ondas electromagnéticas 2. 2 Tipos de ondas electromagnéticas Microondas ( 109 Hz)

2. Ondas electromagnéticas 2. 2 Tipos de ondas electromagnéticas Ondas de radio (106 – 103 Hz)

2. Ondas electromagnéticas 2. 3 Recepción de ondas electromagnéticas Una antena es un dispositivo diseñado con el objetivo de emitir o recibir ondas electromagnéticas hacia el espacio libre. Una antena transmisora transforma voltajes en ondas electromagnéticas, y una receptora realiza la función inversa.

2. Ondas electromagnéticas 2. 3 Recepción de ondas electromagnéticas Una onda electromagnética puede detectarse por la porción eléctrica.

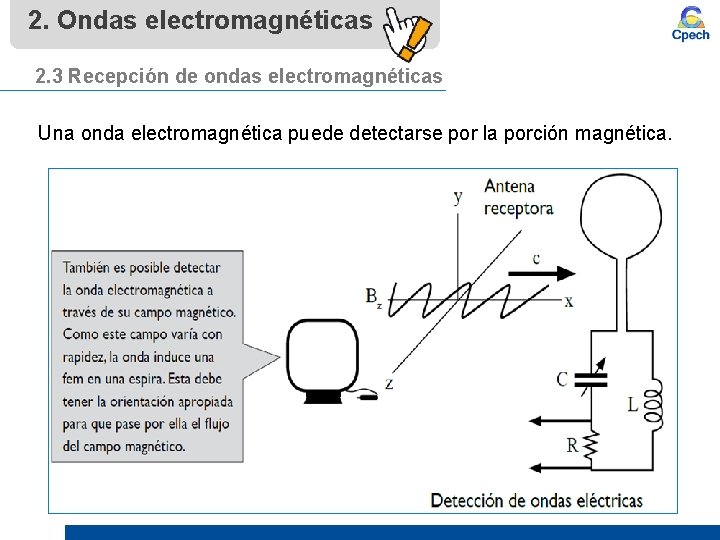

2. Ondas electromagnéticas 2. 3 Recepción de ondas electromagnéticas Una onda electromagnética puede detectarse por la porción magnética.

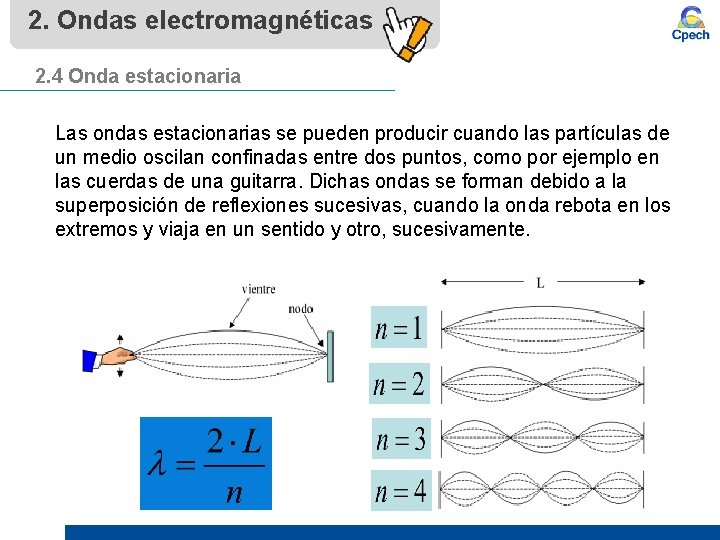

2. Ondas electromagnéticas 2. 4 Onda estacionaria Las ondas estacionarias se pueden producir cuando las partículas de un medio oscilan confinadas entre dos puntos, como por ejemplo en las cuerdas de una guitarra. Dichas ondas se forman debido a la superposición de reflexiones sucesivas, cuando la onda rebota en los extremos y viaja en un sentido y otro, sucesivamente.

2. Ondas electromagnéticas 2. 5 Transmisión del sonido en una cuerda vibrante La velocidad del sonido en una cuerda vibrante depende de la tensión de la cuerda (T) y de la masa (m) por unidad de longitud (L).

Síntesis de la clase CORRIENTE ELÉCTRICA Alterna ONDAS ELECTROMAGNÉTICAS Continua Espectro electromagnético Radio Circuitos RC Circuitos LC Circuitos RLC microondas infrarrojas Luz visible Se compara con Puede ocurrir ultravioleta Rayos x M. A. S. (MOVIMIENTO ARMONICO SIMPLE) Resonancia Rayos gamma
