Mtodo de Mallas aplicado a Corriente Alterna 1000
- Slides: 30
Método de Mallas aplicado a Corriente Alterna 1000 t(A) + Vx - 250 (uf)
Sigue. . . Malla 1 y malla 2 SM 1 (1) (2) Malla 3 (3)
Malla 4 (4) Matriz Impedancia Admitancia Es el inverso de la impedancia. donde: G es la conductancia B es la suceptancia
Admitancia (continuación) Real Imag. 0 • Circuito Resistivo R
• Circuito Inductivo L • Circuito Capacitivo C

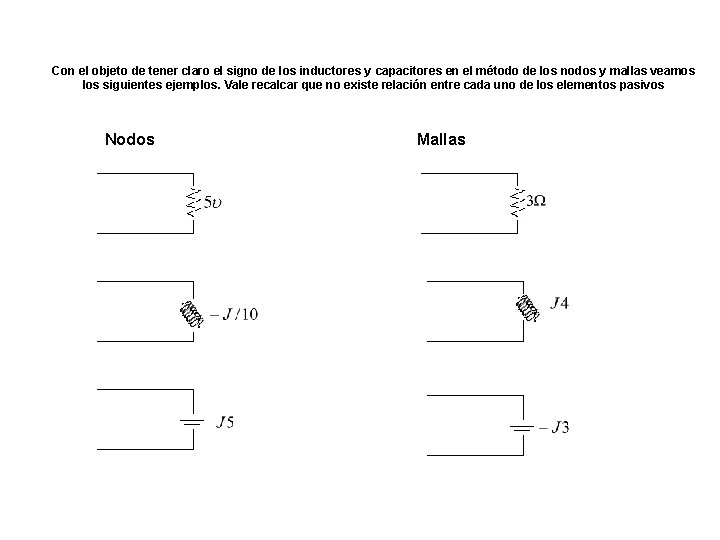

Con el objeto de tener claro el signo de los inductores y capacitores en el método de los nodos y mallas veamos los siguientes ejemplos. Vale recalcar que no existe relación entre cada uno de los elementos pasivos Nodos Mallas
Método de Nodos aplicando Corriente Alterna Va Vb Vc Vd Ve
Sigue. . . Nodo A (1) Nodo B y Nodo C SN 1 Ec. del SN 1 (2)
Ec. Auxiliar (3) Nodo D SN 2 (4) Nodo E (5) Matriz Admitancia
Ejemplo N 1 Hallar N 2 =? Nota: Los elementos pasivos están en ohmios
N 1 V 1 N 2 V 2 Nodo 1 (1) N 2
Nodo 2 (2)
EJERCICIOS SIN USAR MALLAS Y NODOS
EJEMPLO V 1 Los voltímetros en el siguiente circuito marcan : V 2 Hallar los valores de R y C
EJEMPLO Hallar los valores de R y c
Teorema de Superposición Se lo utiliza: • Cuando las fuentes de alimentación A. C. tienen distintas frecuencias. • Cuando tengo una fuente AC y una fuente DC como mínimo. Calcular VR(t)=?
Análisis AC • Actuando la fuente de corriente • Actuando la fuente de voltaje donde W=500
Análisis DC +
Teorema de Thévenin y Norton en AC Carga Resistencia Pura a Red A Z Parte Real como imaginaria variable. (z. L variable) b Real variable y la imaginaria fija a Red A b Las fuentes independientes reducidas a cero
Norton en AC a Red A b Equivalente de Thévenin a b
Hallar el equivalente de Th en los terminales ab Hallando el Vth a b Hallando la Rth a b
Si quiero hallar el equivalente de Norton a b Otra forma de hallar la IN z es redundante porque está paralelo al corto a b
Máxima Potencia Transferida a Esto no es necesariamente un equivalente de Thévenin b PRIMER CASO: ZL= RESISTENCIA PURA 1. - a z. L=Resistencia Pura b
a b Podemos utilizar la siguiente fórmula solamente cuando RL=RTh ¿Qué sucede con la Potencia si
SEGUNDO CASO: ZL= ZL VARIABLE 2. - a ZL es variable b a b
TERCER CASO: RL= VARIABLE Y XL FIJO 3. - a Si x. L= j 10, Calcular la Pmax transferida XL Fijo b a j 10 b
EJEMPLO: a) Calcular el equivalente de Norton en los terminales a-b b) Valor de ZL para la MTP c) Valor de la MTP a b
Para hallar la Zab=Znorton a b Vo Calculemos primero la Znorton = Zab por lo tanto la fuente de corriente se hace cero

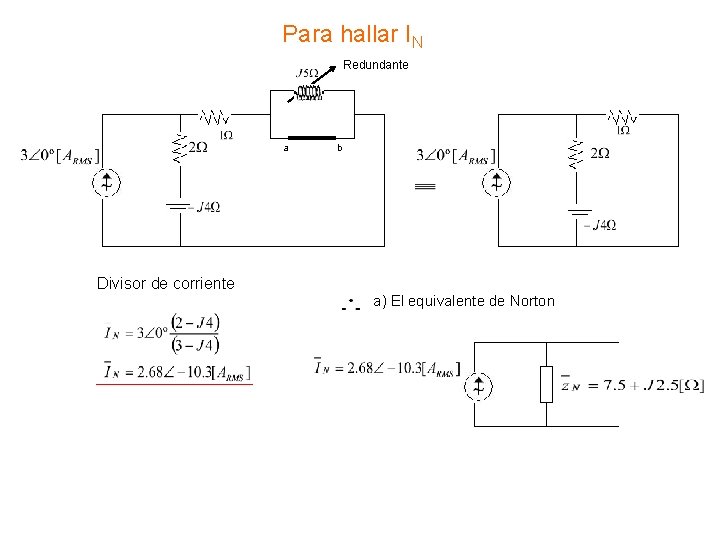

Para hallar IN Redundante a b Divisor de corriente a) El equivalente de Norton

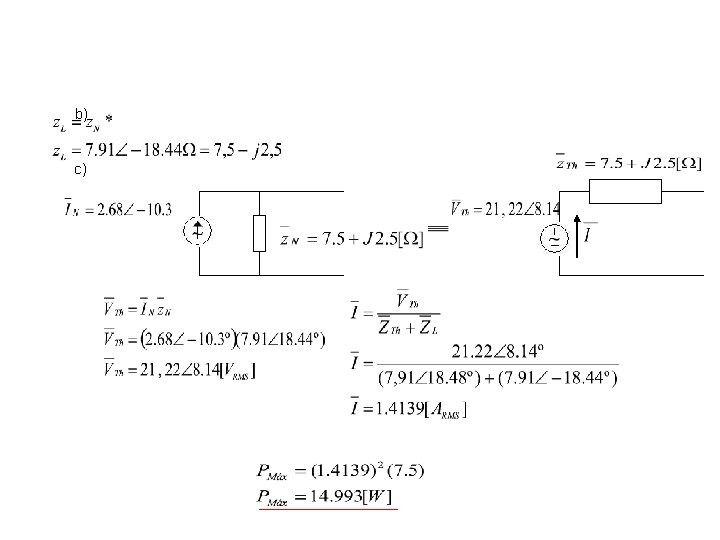

b) c)
