Corriente alterna 1 Generador de corriente alterna Frecuencia

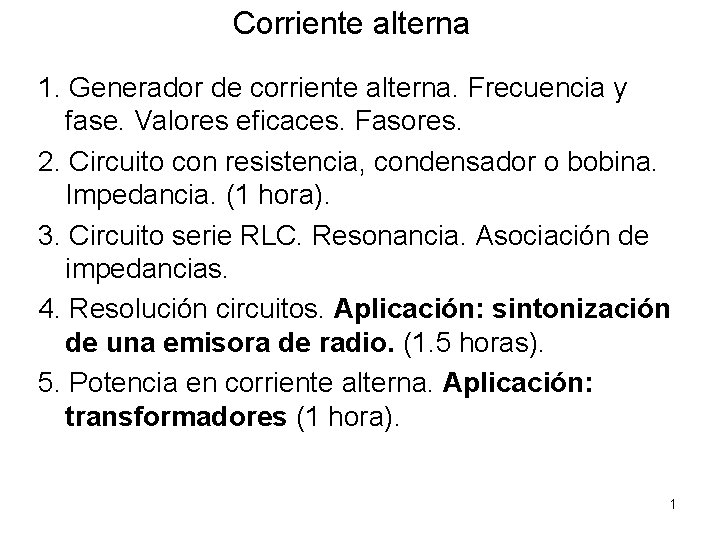

Corriente alterna 1. Generador de corriente alterna. Frecuencia y fase. Valores eficaces. Fasores. 2. Circuito con resistencia, condensador o bobina. Impedancia. (1 hora). 3. Circuito serie RLC. Resonancia. Asociación de impedancias. 4. Resolución circuitos. Aplicación: sintonización de una emisora de radio. (1. 5 horas). 5. Potencia en corriente alterna. Aplicación: transformadores (1 hora). 1

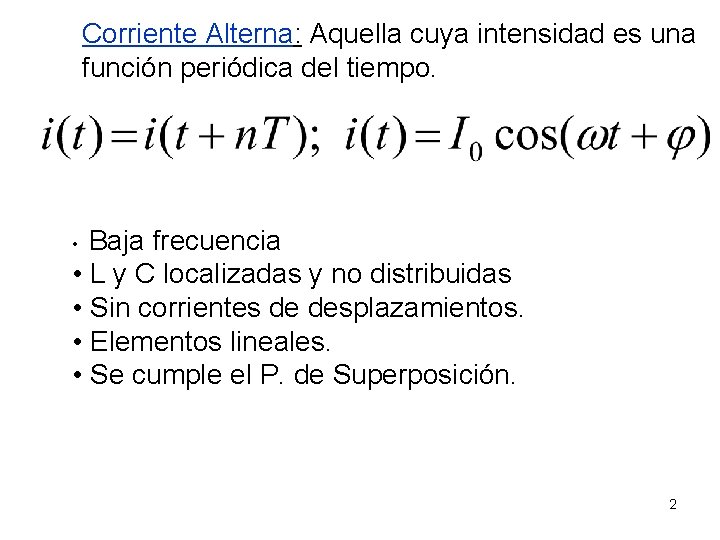

Corriente Alterna: Aquella cuya intensidad es una función periódica del tiempo. Baja frecuencia • L y C localizadas y no distribuidas • Sin corrientes de desplazamientos. • Elementos lineales. • Se cumple el P. de Superposición. • 2

1. Generadores de corriente alterna (CA). Bobina con N vueltas 3

Frecuencia y fase Ciclo: una revolución completa de la espira. Periodo: tiempo que tarda en realizar una revolución, T Frecuencia: número de ciclos por segundo, f, siendo f = 1/T, se mide en hertz, Hz. En Europa, f = 50 Hz, en EEUU, f = 60 Hz. En circuitos electrónico, puede valer del orden de k. Hz, MHz o GHz. Frecuencia angular: velocidad angular con que gira el cuadro, su valor es: ω = 2π/T = 2πf y se mide en radianes/s. Fase: el producto ωt representa un ángulo en radianes y su valor en un instante dado se denomina fase del voltaje aplicado. A ωt se le tiene que añadir una fase inicial , si es que la hay. Se suele elegir , desfase inicial ó ángulo formado por el campo magnético y la normal a la superficie de la bobina, como /2. De esa manera la expresión para la fuerza electromotriz generada es: Si es cero, entonces v = V 0 sen ωt. Si dos magnitudes v e i están en fase quiere decir que ambas crecen y decrecen simultáneamente y se anulan en los mismos instantes de tiempo. En los circuitos, un generador de c. a. se representa con el símbolo: 4

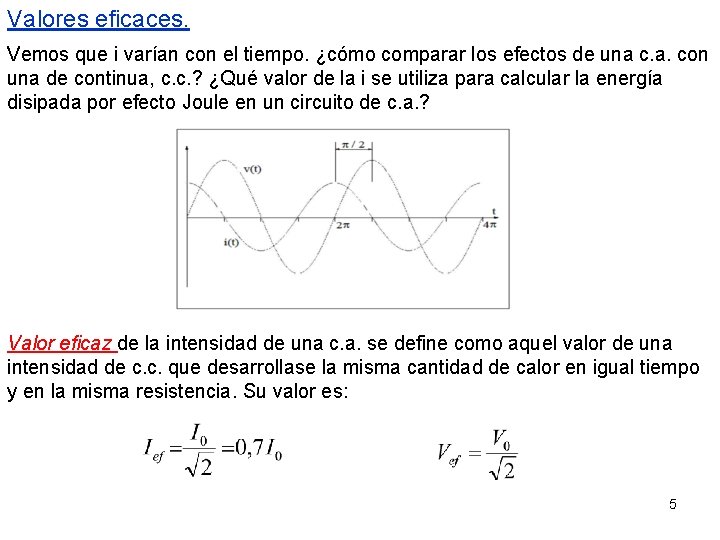

Valores eficaces. Vemos que i varían con el tiempo. ¿cómo comparar los efectos de una c. a. con una de continua, c. c. ? ¿Qué valor de la i se utiliza para calcular la energía disipada por efecto Joule en un circuito de c. a. ? Valor eficaz de la intensidad de una c. a. se define como aquel valor de una intensidad de c. c. que desarrollase la misma cantidad de calor en igual tiempo y en la misma resistencia. Su valor es: 5

2. C. A. en una resistencia. V V e i están en fase T T/2 0 T/4 3 T/4 6

La potencia disipada en la R varia con el tiempo. Su valor en un instante es: La potencia media en un periodo es: 7

Circuitos de CA: (a) sólo inductivo (b) sólo capacitivo. (a) Circuito inductivo: V es la reactancia inductiva o impedancia inductiva 8

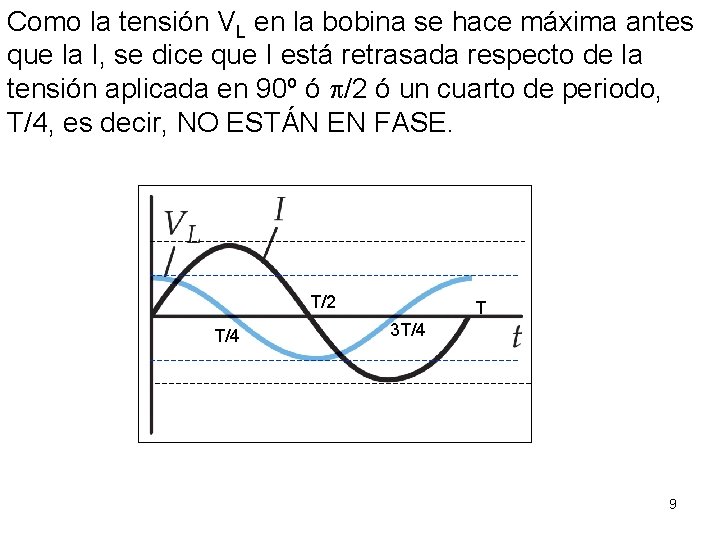

Como la tensión VL en la bobina se hace máxima antes que la I, se dice que I está retrasada respecto de la tensión aplicada en 90º ó /2 ó un cuarto de periodo, T/4, es decir, NO ESTÁN EN FASE. T/2 T/4 T 3 T/4 9

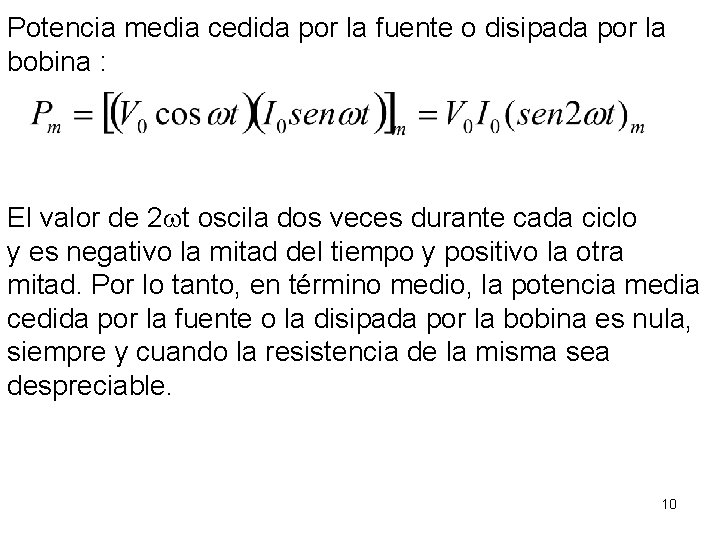

Potencia media cedida por la fuente o disipada por la bobina : El valor de 2 t oscila dos veces durante cada ciclo y es negativo la mitad del tiempo y positivo la otra mitad. Por lo tanto, en término medio, la potencia media cedida por la fuente o la disipada por la bobina es nula, siempre y cuando la resistencia de la misma sea despreciable. 10

(b) Circuito capacitivo: Voltaje del generador: V 11

siendo: es la reactancia capacitiva ó impedancia capacitiva. Se dice que la intensidad en el condensador respecto de la tensión aplicada adelanta en 90º ó /2 ó un cuarto de periodo, T/4, es decir, NO ESTÁN EN FASE. También se dice que VC está retrasada respecto a la corriente en 90º. T/2 T/4 3 T/4 T 12

Fasores. Son vectores giratorios con velocidad angular en el plano XY. Se representan por un módulo y un argumento, forma polar. También se representan mediante coordenadas cartesianas, forma binómica. En general la corriente en un circuito de ca es de la forma: I = I 0 cos ( t + ). La caída de tensión en una R es, VR = I 0 R cos ( t + ). + El fasor VR tiene de módulo Io. R y forma un ángulo con el eje X. 13

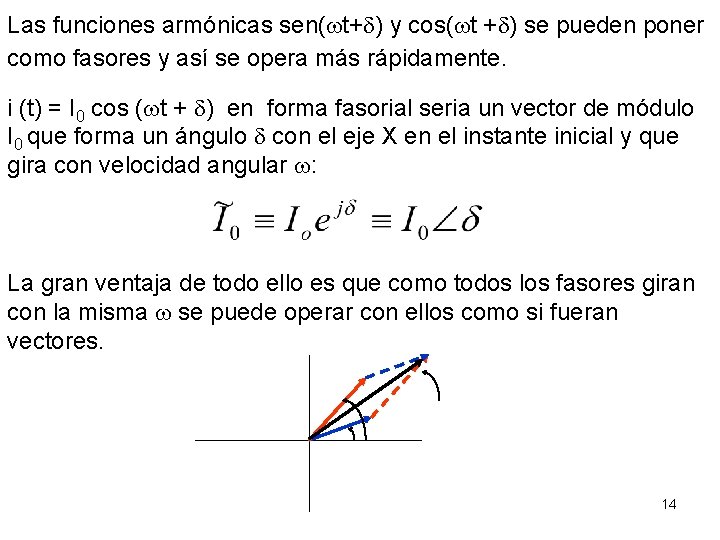

Las funciones armónicas sen( t+ ) y cos( t + ) se pueden poner como fasores y así se opera más rápidamente. i (t) = I 0 cos ( t + ) en forma fasorial seria un vector de módulo I 0 que forma un ángulo con el eje X en el instante inicial y que gira con velocidad angular : La gran ventaja de todo ello es que como todos los fasores giran con la misma se puede operar con ellos como si fueran vectores. 14

Concepto de Impedancia, Z En general la Z de un elemento, de una rama o de un circuito completo es la relación que existe entre los fasores asociados a la tensión aplicada y la corriente que circula por el elemento, rama o circuito. Así, para una bobina la Z vale: En este caso Z no es un fasor ya que no gira con frecuencia angular constante . 15

Representación de fasores mediante magnitudes complejas. y Z = r (cos + j sen ) Z r x = r cos y = r sen x recuérdese también la formula de Moivre: ej = cos + j sen Por ello, Z también se expresa como: Z = r ej = r Suma y Resta: Z 1 = x 1 + j y 1 Z 2 = x 2 + j y 2 Z 1±Z 2=(x 1±x 2)+j(y 1±y 2) 16

Multiplicación y división: Z 1 = x 1 + j y 1 Z 2 = x 2 + j y 2 Z 1 *Z 2 = (x 1 + j y 1)*(x 2 + j y 2) =(x 1 x 2 -y 1 y 2)+j (x 1 y 2+y 1 x 2) Z 1 *Z 2 = r 1 ej 1 * r 2 ej 2 = r 1 r 2 ej( 1+ 2) =r 1 r rr 1 * 2 2 = 1 2 1+ 2 17

A partir de ahora siempre que veamos una expresión de la forma: donde el fasor es: 18

Solución fasorial del circuito con sólo bobina: i(t) V (t) = V 0 cos t donde se desconoce I 0 y Forma fasorial de v (t) y de i (t): ecuación del circuito: 19

Solución fasorial: luego: es la impedancia compleja inductiva. de esta última expresión se deduce que: y 20

Solución fasorial del circuito con sólo condensador: Ecuación del circuito: es la impedancia del condensador 21

También se observa que: De donde: y es decir, la intensidad adelanta a la tensión en 90 º ó /2. 22

6. Circuito serie LCR con generador. R L v (t) = V 0 cos t VL VL-VC VC C v 0 i (t) = Io cos ( t + ) VR 23

y 24

Circuito LCR paralelo v (t) = V 0 cos t R L C 25

Resonancia. Cuando XL y XC son iguales, la impedancia Z tiene su valor mínimo igual a R. En este caso la corriente que atraviesa el circuito serie RLC es máxima y el circuito se dice que está en resonancia, es decir, su reactancia es nula. Haciendo XL = XC, resulta que la frecuencia de resonancia vale: Para cualquier circuito la condición resonante se obtiene cuando la parte compleja se anula 26

Curvas de resonancia en un circuito serie RLC. AL variar R en la expresión I = I(ω) se obtiene la curva de resonancia, y cuanto menor es R más alto y estrecho es el pico de la curva de resonancia. Esto es fundamental para el diseño de circuitos de sintonización de radio y televisión. Aplicación: sintonización de una emisora de radio.

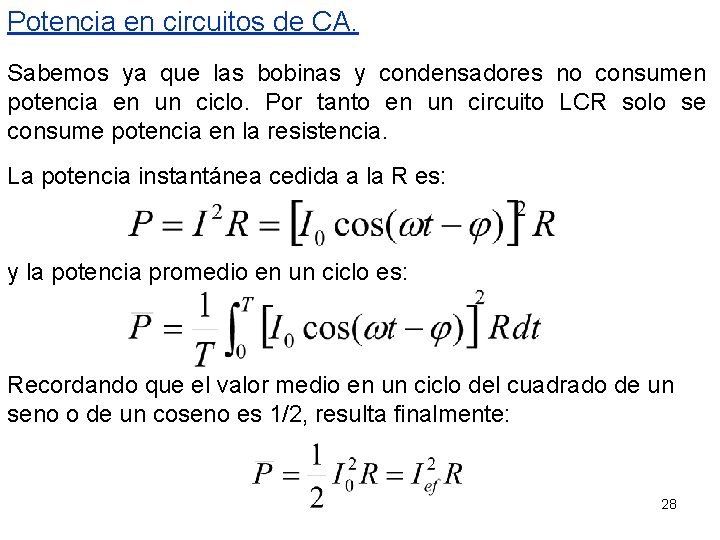

Potencia en circuitos de CA. Sabemos ya que las bobinas y condensadores no consumen potencia en un ciclo. Por tanto en un circuito LCR solo se consume potencia en la resistencia. La potencia instantánea cedida a la R es: y la potencia promedio en un ciclo es: Recordando que el valor medio en un ciclo del cuadrado de un seno o de un coseno es 1/2, resulta finalmente: 28

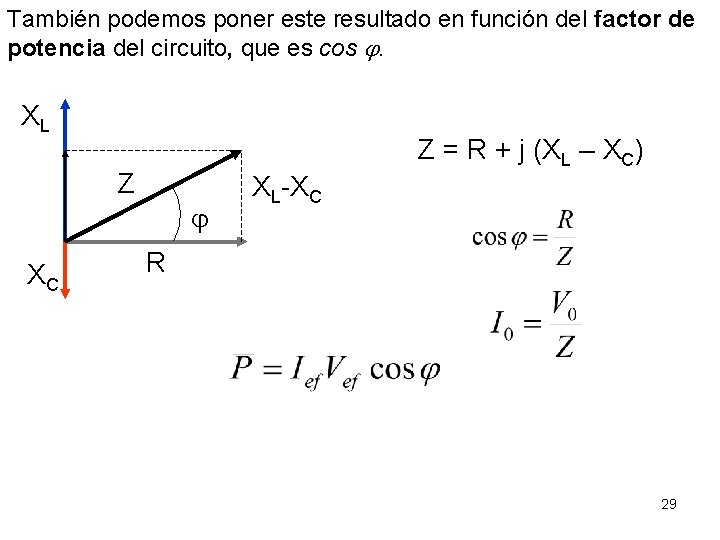

También podemos poner este resultado en función del factor de potencia del circuito, que es cos . XL Z = R + j (XL – XC) Z XC XL-XC R 29
