Instalación de Computadoras En este documento vamos a desarrollar los siguientes items: 1. 2. 3. 4. 5. Precauciones al usar un tester Características importantes del tester Partes del tester Escalas de medición Ejercicios

Precauciones al utilizar un tester 1) Cuando no conocemos el valor de la corriente que vamos a medir, debemos colocar la llave selectora en el rango más alto de corriente; si el valor que muestra la pantalla es muy bajo, significa que la corriente es más baja de lo que esperábamos y entonces pasamos al rango inmediato inferior; si ocurre lo mismo, volvemos a bajar de rango, y así sucesivamente hasta encontrar el rango correcto.

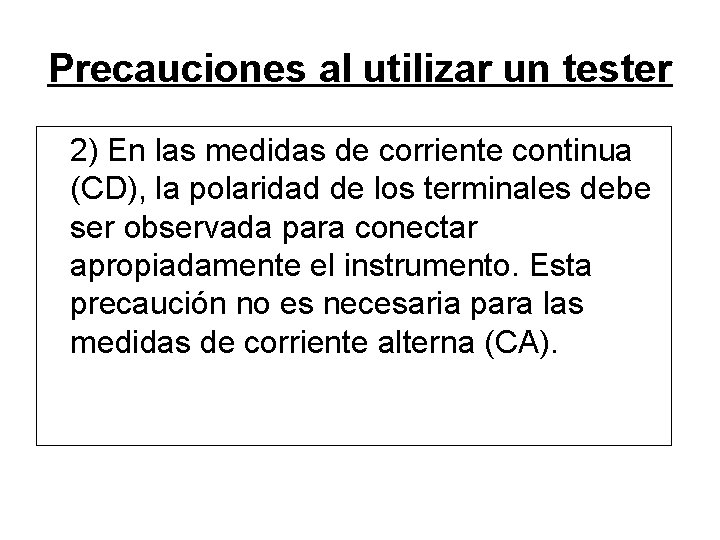

Precauciones al utilizar un tester 2) En las medidas de corriente continua (CD), la polaridad de los terminales debe ser observada para conectar apropiadamente el instrumento. Esta precaución no es necesaria para las medidas de corriente alterna (CA).

Partes del tester 1) Proveen dos terminales cuya polaridad se identifica mediante colores: Negro (-) y Rojo (+).

Partes del tester 2) Los testers Poseen una llave selectora para elegir el tipo de medida a utilizar. Están diseñados para hacer medidas de "resistencia", "corriente", y "tensión eléctrica" y en algunos casos también temperatura.

Bornes del Tester Borne de conexión o jack negativo: Aquí siempre se conecta el cable negro con punta Borne de conexión para el cable rojo con punta para mediciones de voltaje (V), resistencia (Ω) y frecuencia (Hz). Borne de conexión o jack para el cable rojo con punta para medición de miliamperes (m. A). Borne de conexión o jack para el cable rojo con punta para medición de amperes (A).

Caracteristicas: Corriente en DC (Corriente Continua) Para medir esta magnitud, hay que tener mucha precaución porque el tester se conecta en serie. Por lo tanto toda la corriente a medir se conducirá por su interior, con el riesgo de quemarlo. En el manual de uso el fabricante aconseja no solo el máximo de corriente que puede soportar sino además el tiempo en segundos (por ejemplo 15 seg. ).

Diferentes Escalas En cada zona del tester encontramos diferentes escalas. Veamos la zona que nos permite medir tensión continua (DC). En ella encontramos los siguientes valores: 1000 V, 200 V, 2000 m. V y 200 m. V, que son los máximos valores que podemos medir si colocamos la perrilla sobre ellos. Si tenemos que medir una batería común de 9 V, debemos elegir una escala que sea mayor y que esté lo más cercana posible a este valor, por lo tanto la perrilla del tester se debe posicionar en la zona V en DC en el valor 20 V.

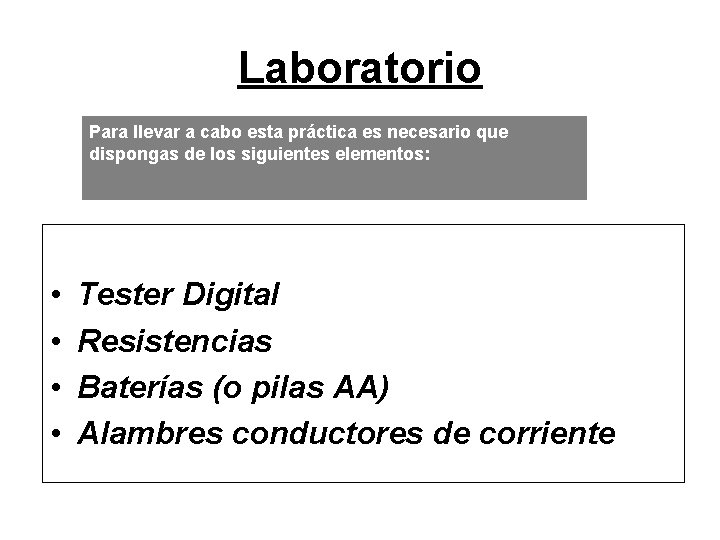

Laboratorio Para llevar a cabo esta práctica es necesario que dispongas de los siguientes elementos: • • Tester Digital Resistencias Baterías (o pilas AA) Alambres conductores de corriente

ACTIVIDAD 1 Comenzamos con la medición del voltaje en 2 pilas AA de 1, 5 Volt, para ver en qué estado se encuentra la misma. Para realizar la medición de voltajes, debemos ejecutar los siguientes pasos: 1 - Aclaración: en Tensión eléctrica, la unidad de medida es el Voltio (V) observar esta medida en la llave selectora del tester. 2 - Colocamos la llave selectora del multímetro en el bloque “DC” siglas correspondientes a: Direct Current (Corriente Continua) puesto que la pila constituye un generador de corriente contínua. 3 - Colocamos la punta roja en el electrodo positivo de la pila, la punta negra en el negativo, la llave selectora en la posición “ 2“ y efectuamos la medición. Si nos llegara a dar un valor negativo, esto indica hemos colocado incorrectamente las puntas del tester en los polos de la pila.

ACTIVIDAD 1 • Responder: ¿Las 2 pilas tienen exactamente el mismo voltaje? En el caso de que tu respuesta sea negativa, ¿a que crees que se debe esta diferencia de voltaje entre una pila y la otra?

ACTIVIDAD 2 En esta actividad utilizarás el tester para medir resistencia eléctrica: A continuación ejecuta los siguientes pasos: 1 - Movemos la llave selectora al símbolo Ω 2 - toma una resistencia y conecta los terminales del tester a los extremos de esta, según muestra la figura de la siguiente diapositiva 3 - escogemos el rango adecuado de acuerdo a la resistencia proporcionada por el resistor, si no lo sabemos, escogemos el rango más alto y lo disminuimos poco a poco hasta llegar al valor deseado. 4 - El numero que lees en la pantalla del tester es el valor de la resistencia en unidades de Ohm (W).

ACTIVIDAD 2 Modo de conectar el tester para medir una resistencia.

El significado de los colores de una resistencia

El significado de los colores de una resistencia La primera franja nos indica el primer dígito del valor. La segunda franja el segundo dígito. Hasta aquí todo es fácil. La tercera franja nos indica el número por el cuál hay que multiplicar el número anterior. Por ejemplo, una resistencia "Rojo Naranja Dorado" nos indica que el primer dígito es un 2, el segundo dígito es un 2 y el tercero que se multiplica por 1000. Por tanto: 22*1000=22000 Ohmios, o lo que es lo mismo, 22 Kilo. Ohmios. La última franja nos indica la tolerancia de la resistencia

Continuando con la Actividad 2 • Calcula el valor de la resistencia utilizando la tabla de la diapositiva anterior tomando como referencia el ejemplo, y comparalo con el valor mostrado por la pantalla del tester
