Analyse Mcanique Analyse fonctionnelle Info ou Rappel Afin

Analyse Mécanique Analyse fonctionnelle Info ou Rappel : Afin de connaître le cours vous allez recopier sur votre feuille certaines parties du Dossier Ressources qui vont s’afficher sur l’écran. Les parties à recopier sont écrites comme ceci : Une force est un phénomène invisible Certains dessins sont aussi à compléter sur votre feuille, observez bien ceux-ci.

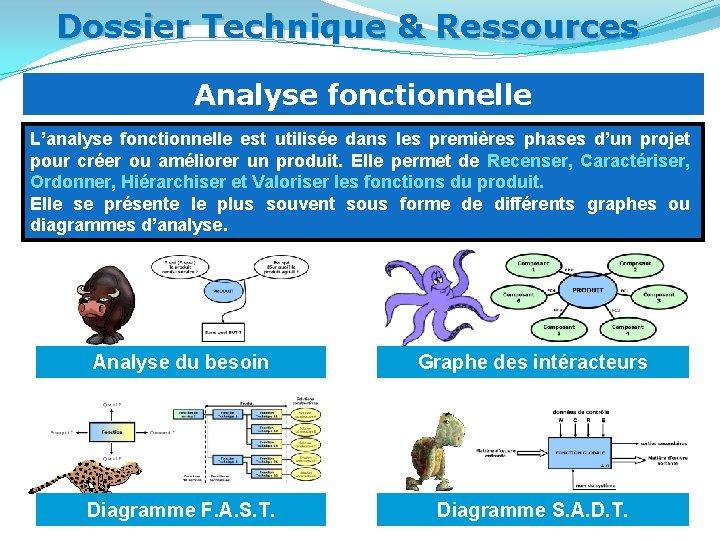

Dossier Technique & Ressources Analyse fonctionnelle L’analyse fonctionnelle est utilisée dans les premières phases d’un projet pour créer ou améliorer un produit. Elle permet de Recenser, Caractériser, Ordonner, Hiérarchiser et Valoriser les fonctions du produit. Elle se présente le plus souvent sous forme de différents graphes ou diagrammes d’analyse. Analyse du besoin Graphe des intéracteurs Diagramme F. A. S. T. Diagramme S. A. D. T.

Dossier Technique & Ressources Analyse du besoin Il s'agit d'une disposition graphique permettant de formaliser le besoin à partir d'une approche interrogative. On l’appelle aussi le diagramme « bête à cornes » en fonction de sa forme. Définition A qui (A quoi) le produit rend-il service ? Sur qui (Sur quoi) le produit agit-il ? NOM du PRODUIT Retour Dans quel BUT ? Exemple scooter

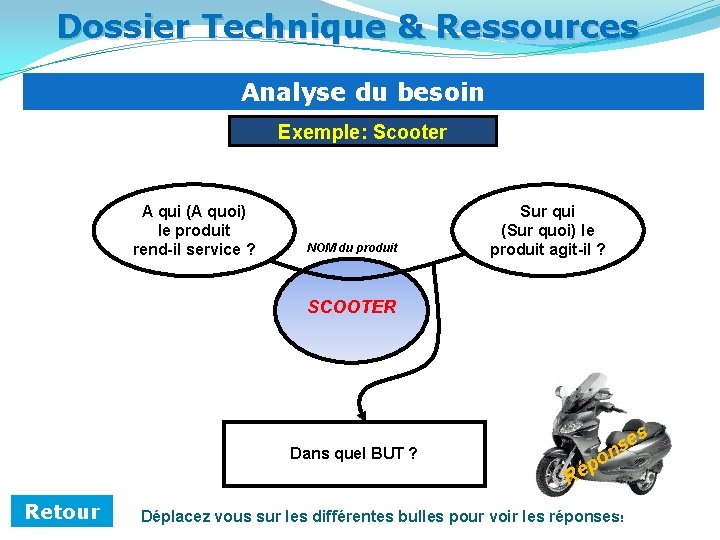

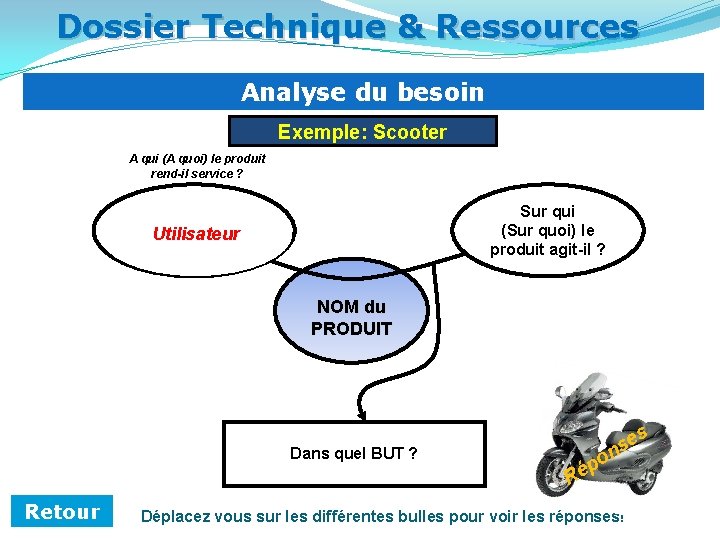

Dossier Technique & Ressources Analyse du besoin Exemple: Scooter A qui (A quoi) le produit rend-il service ? Sur qui (Sur quoi) le produit agit-il ? NOM du PRODUIT Dans quel BUT ? Retour s se n o p Ré Déplacez vous sur les différentes bulles pour voir les réponses!

Dossier Technique & Ressources Analyse du besoin Exemple: Scooter A qui (A quoi) le produit rend-il service ? A qui (A quoi) le produit Utilisateur rend-il service ? Sur qui (Sur quoi) le produit agit-il ? NOM du PRODUIT Dans quel BUT ? Retour s se n o p Ré Déplacez vous sur les différentes bulles pour voir les réponses!

Dossier Technique & Ressources Analyse du besoin Exemple: Scooter A qui (A quoi) le produit rend-il service ? NOM du produit Sur qui (Sur quoi) le produit agit-il ? SCOOTER Dans quel BUT ? Retour s se n o p Ré Déplacez vous sur les différentes bulles pour voir les réponses!

Dossier Technique & Ressources Analyse du besoin Exemple: Scooter Sur qui (Sur quoi) le produit agit-il ? A qui (A quoi) le produit rend-il service ? Sur qui (Sur quoi) le Route produit agit-il ? NOM du PRODUIT Dans quel BUT ? Retour s se n o p Ré Déplacez vous sur les différentes bulles pour voir les réponses!

Dossier Technique & Ressources Analyse du besoin Exemple: Scooter A qui (A quoi) le produit rend-il service ? Sur qui (Sur quoi) le produit agit-il ? NOM du PRODUIT Déplacer l’utilisateur par Dans quel BUT ? rapport à la route sans effort Retour Dans quel BUT ? s se n o p Ré Déplacez vous sur les différentes bulles pour voir les réponses!

Dossier Technique & Ressources Analyse du besoin Exemple: Scooter A qui (A quoi) le produit rend-il service ? A qui (A quoi) le produit Utilisateur rend-il service ? Sur qui (Sur quoi) le produit agit-il ? NOM du produit Sur qui (Sur quoi) le Route produit agit-il ? SCOOTER Déplacer l’utilisateur par Dans quel BUT ? rapport à la route sans effort Retour Dans quel BUT ? s se n o p Ré Déplacez vous sur les différentes bulles pour voir les réponses!

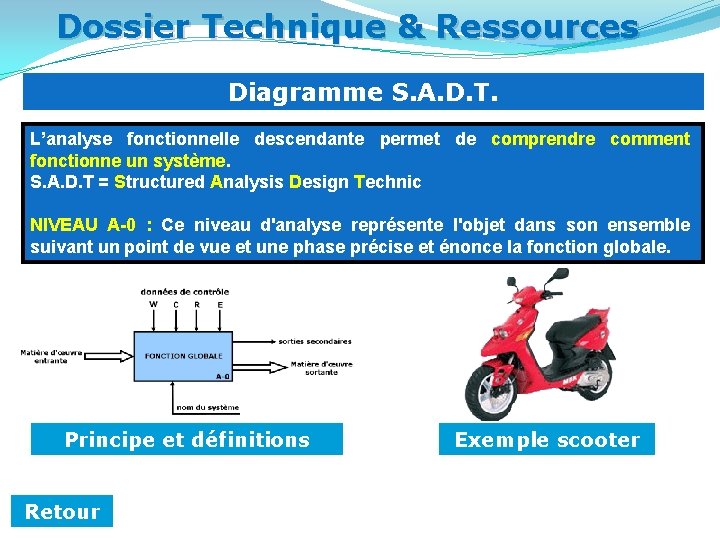

Dossier Technique & Ressources Diagramme S. A. D. T. L’analyse fonctionnelle descendante permet de comprendre comment fonctionne un système. S. A. D. T = Structured Analysis Design Technic NIVEAU A-0 : Ce niveau d'analyse représente l'objet dans son ensemble suivant un point de vue et une phase précise et énonce la fonction globale. Principe et définitions Retour Exemple scooter

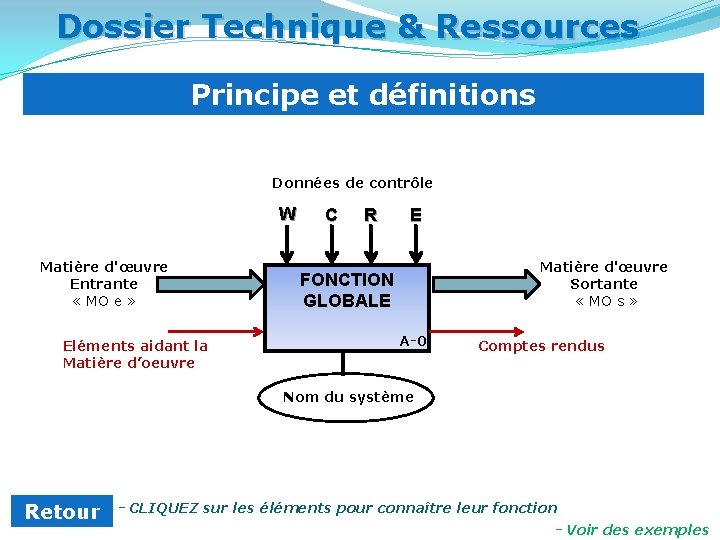

Dossier Technique & Ressources Principe et définitions Données de contrôle W Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre C R E FONCTION GLOBALE A-0 Matière d'œuvre Sortante « MO s » Comptes rendus Nom du système Retour - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

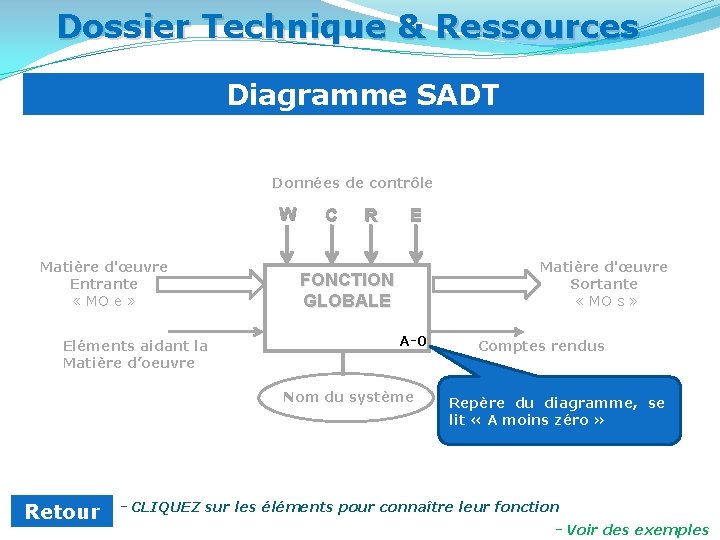

Dossier Technique & Ressources Diagramme SADT Données de contrôle W Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre C’est la FONCTION du système étudié. Elle transforme la « MO e » en « MO s » en rajoutant une valeur ajoutée. Retour C R Questions à se poser: A quoi sert le système? Que fait il? E FONCTION GLOBALE A-0 Nom du système Matière d'œuvre Sortante « MO s » Comptes rendus On utilise un verbe d’action à l’infinitif qui dit ce que fait le produit, suivi par un complément, sur qui ou quoi agit le produit - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

Dossier Technique & Ressources Diagramme SADT Données de contrôle W Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre C R E FONCTION GLOBALE A-0 Nom du système Retour Matière d'œuvre Sortante « MO s » Comptes rendus Repère du diagramme, se lit « A moins zéro » - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

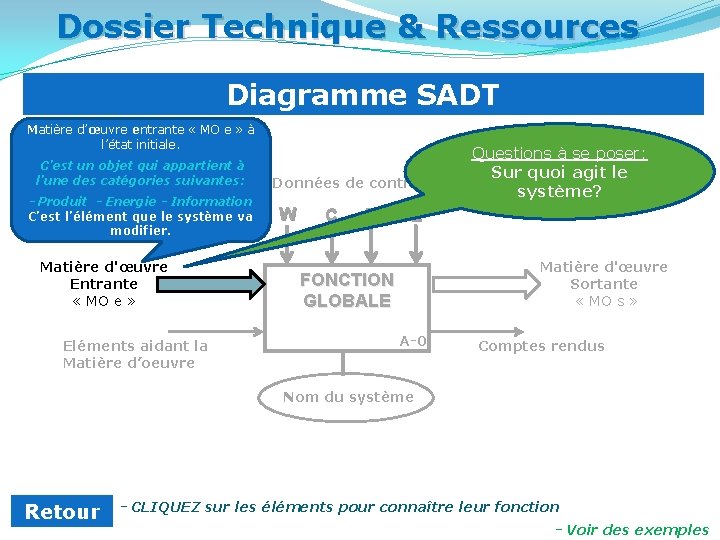

Dossier Technique & Ressources Diagramme SADT Matière d’œuvre entrante « MO e » à l’état initiale. C’est un objet qui appartient à l’une des catégories suivantes: - Produit - Energie - Information C’est l’élément que le système va modifier. Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre Données de contrôle W C R Questions à se poser: Sur quoi agit le système? E FONCTION GLOBALE A-0 Matière d'œuvre Sortante « MO s » Comptes rendus Nom du système Retour - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

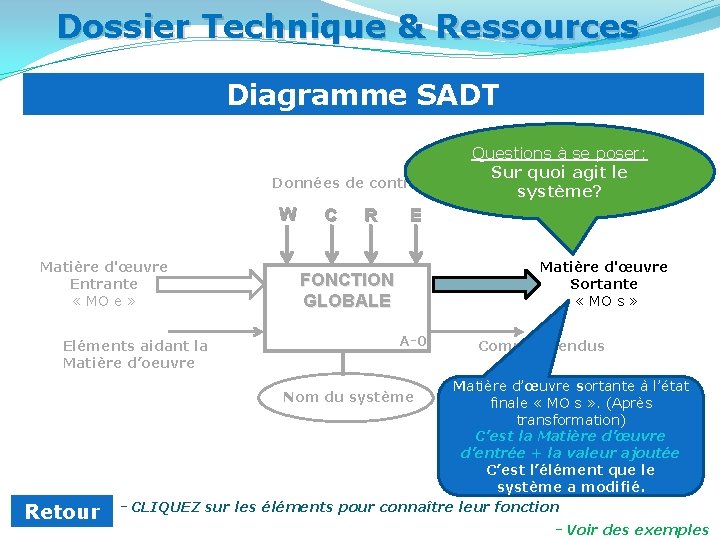

Dossier Technique & Ressources Diagramme SADT Données de contrôle W Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre C R Questions à se poser: Sur quoi agit le système? E FONCTION GLOBALE A-0 Matière d'œuvre Sortante « MO s » Comptes rendus Matière d’œuvre sortante à l’état finale « MO s » . (Après transformation) C’est la Matière d’œuvre d’entrée + la valeur ajoutée C’est l’élément que le système a modifié. - CLIQUEZ sur les éléments pour connaître leur fonction Nom du système Retour - Voir des exemples

Dossier Technique & Ressources Diagramme SADT Données de contrôle W Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre C R E FONCTION GLOBALE A-0 Nom du système Retour Questions à se poser: Quel est le nom du système étudié? Matière d'œuvre Sortante « MO s » Comptes rendus C’est le nom du système étudié. - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

Dossier Technique & Ressources Diagramme SADT Elles enclenchent, modifient et caractérisent la fonction du système. Nonmodifiables, elles sont réparties en 4 catégories Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre Données de contrôle W C R E FONCTION GLOBALE A-0 Questions à se poser: De quoi a-t-on besoin pour faire la transformation? Matière d'œuvre Sortante « MO s » Comptes rendus Nom du système Retour - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

Dossier Technique & Ressources Diagramme SADT Données de contrôle W Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre C R E FONCTION GLOBALE A-0 Nom du système Retour Matière d'œuvre Sortante « MO s » Comptes rendus Information de coordination - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

Dossier Technique & Ressources Diagramme SADT Enérgie (W) : Énergie électrique, pneumatique, hydraulique, mécanique, humaine… Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre Données de contrôle W C R E FONCTION GLOBALE A-0 Matière d'œuvre Sortante « MO s » Comptes rendus Nom du système Retour - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

Dossier Technique & Ressources Diagramme SADT Configuration (C) : Programmation d’un ordinateur, d’un automate. . . Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre Données de contrôle W C R E FONCTION GLOBALE A-0 Matière d'œuvre Sortante « MO s » Comptes rendus Nom du système Retour - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

Dossier Technique & Ressources Diagramme SADT Réglage (R) : Réglage de vitesses, de paramètres électriques… Matière d'œuvre Entrante « MO e » Eléments aidant la Matière d’oeuvre Données de contrôle W C R E FONCTION GLOBALE A-0 Matière d'œuvre Sortante « MO s » Comptes rendus Nom du système Retour - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

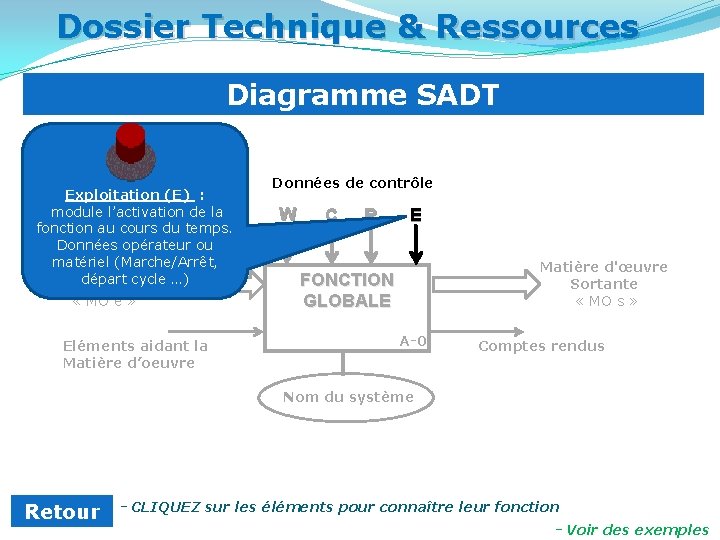

Dossier Technique & Ressources Diagramme SADT Exploitation (E) : module l’activation de la fonction au cours du temps. Données opérateur ou matériel (Marche/Arrêt, Matière d'œuvre départ cycle …) Entrante « MO e » Eléments aidant la Matière d’oeuvre Données de contrôle W C R E FONCTION GLOBALE A-0 Matière d'œuvre Sortante « MO s » Comptes rendus Nom du système Retour - CLIQUEZ sur les éléments pour connaître leur fonction - Voir des exemples

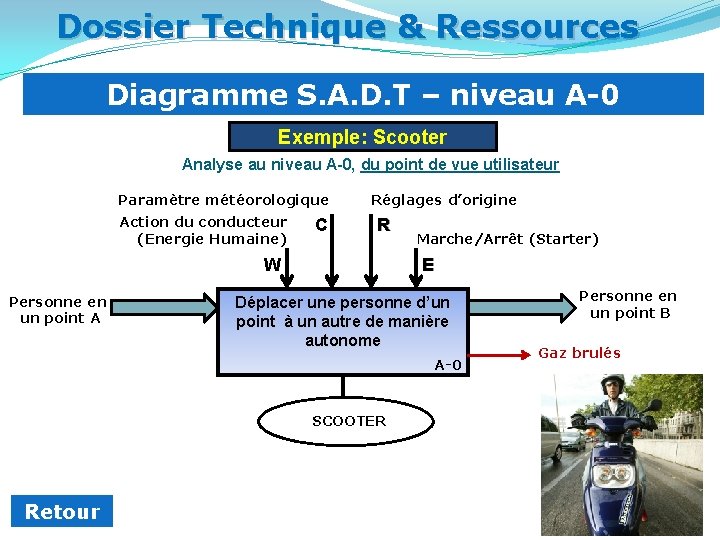

Dossier Technique & Ressources Diagramme S. A. D. T – niveau A-0 Exemple: Scooter Analyse au niveau A-0, du point de vue utilisateur Paramètre météorologique Action du conducteur (Energie Humaine) C Réglages d’origine R W Personne en un point A Marche/Arrêt (Starter) E Déplacer une personne d’un point à un autre de manière autonome A-0 SCOOTER Retour Personne en un point B Gaz brulés

Dossier Technique & Ressources Graphe des intéracteurs ou diagramme pieuvre = Objectif et principe Méthodologie (exemple) Conclusion Retour

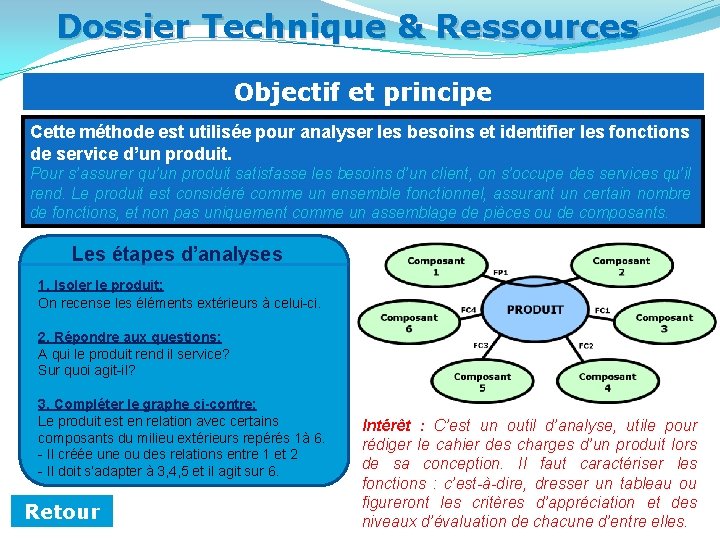

Dossier Technique & Ressources Objectif et principe Cette méthode est utilisée pour analyser les besoins et identifier les fonctions de service d’un produit. Pour s’assurer qu’un produit satisfasse les besoins d’un client, on s’occupe des services qu’il rend. Le produit est considéré comme un ensemble fonctionnel, assurant un certain nombre de fonctions, et non pas uniquement comme un assemblage de pièces ou de composants. Les étapes d’analyses 1. Isoler le produit: On recense les éléments extérieurs à celui-ci. 2. Répondre aux questions: A qui le produit rend il service? Sur quoi agit-il? 3. Compléter le graphe ci-contre: Le produit est en relation avec certains composants du milieu extérieurs repérés 1à 6. - Il créée une ou des relations entre 1 et 2 - Il doit s’adapter à 3, 4, 5 et il agit sur 6. Retour Intérêt : C’est un outil d’analyse, utile pour rédiger le cahier des charges d’un produit lors de sa conception. Il faut caractériser les fonctions : c’est-à-dire, dresser un tableau ou figureront les critères d’appréciation et des niveaux d’évaluation de chacune d’entre elles.

Dossier Technique & Ressources Méthodologie ( Exemple) Graphe des intéracteurs pour le scooter Retour Fiche technique

Dossier Technique & Ressources Fiche technique Retour

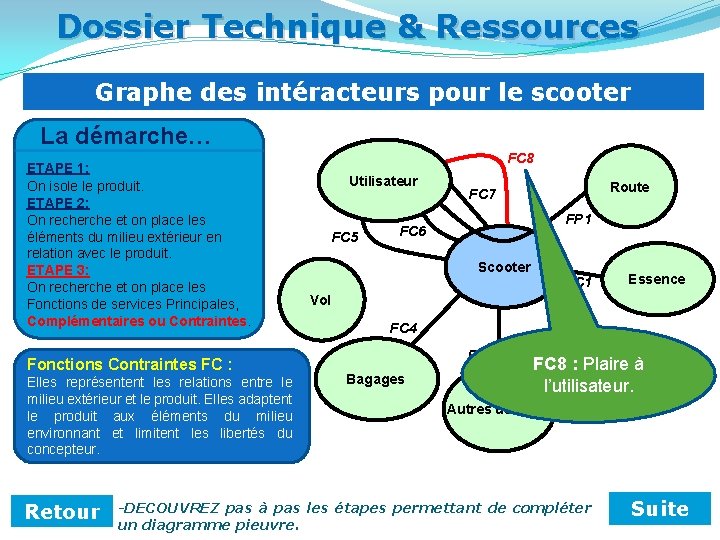

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. Scooter Retour -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

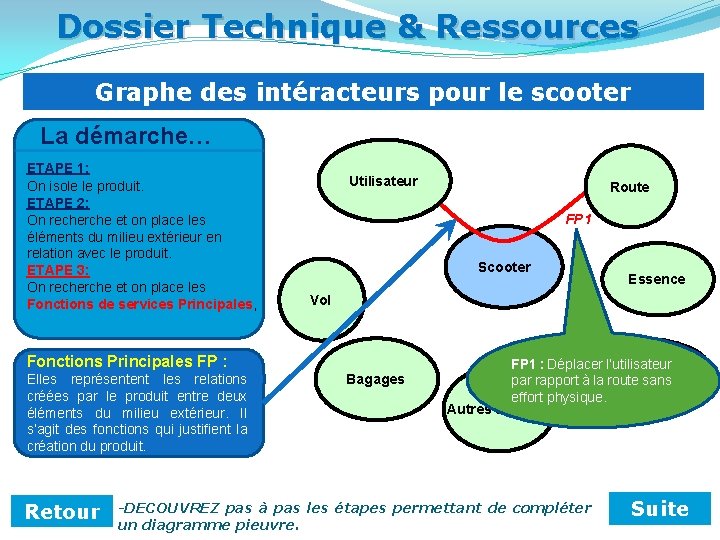

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. Utilisateur Route Scooter Essence Vol Environnement Bagages Autres usagers Retour Suite

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Utilisateur FP 1 Scooter Retour Essence Vol Fonctions Principales FP : Elles représentent les relations créées par le produit entre deux éléments du milieu extérieur. Il s’agit des fonctions qui justifient la création du produit. Route Bagages FP 1 : Déplacer l’utilisateur Environnement par rapport à la route sans effort physique. Autres usagers -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Complémentaires ou Contraintes. Fonctions Contraintes FC : Elles représentent les relations entre le milieu extérieur et le produit. Elles adaptent le produit aux éléments du milieu environnant et limitent les libertés du concepteur. Retour Utilisateur Route FP 1 Scooter FC 1 Essence Vol Bagages Environnement FC 1 : Avoir une autonomie Autres usagers suffisante. -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

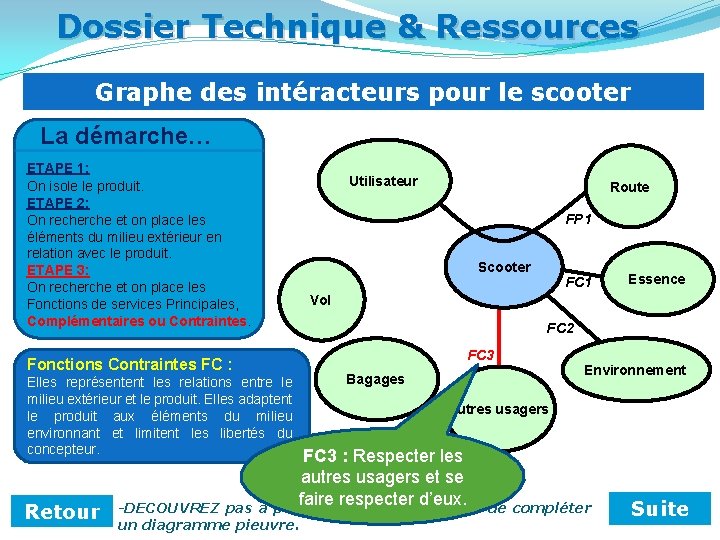

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Complémentaires ou Contraintes. Fonctions Contraintes FC : Elles représentent les relations entre le milieu extérieur et le produit. Elles adaptent le produit aux éléments du milieu environnant et limitent les libertés du concepteur. Retour Utilisateur Route FP 1 Scooter FC 1 Essence Vol FC 2 Environnement Bagages Autres usagers FC 2 : Respecter l’environnement. -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Complémentaires ou Contraintes. Fonctions Contraintes FC : Elles représentent les relations entre le milieu extérieur et le produit. Elles adaptent le produit aux éléments du milieu environnant et limitent les libertés du concepteur. Retour Utilisateur Route FP 1 Scooter FC 1 Vol FC 2 FC 3 Bagages Environnement Autres usagers FC 3 : Respecter les autres usagers et se faire respecter d’eux. -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Essence Suite

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Complémentaires ou Contraintes. Fonctions Contraintes FC : Elles représentent les relations entre le milieu extérieur et le produit. Elles adaptent le produit aux éléments du milieu environnant et limitent les libertés du concepteur. Retour Utilisateur Route FP 1 Scooter FC 1 Essence Vol FC 4 FC 2 FC 3 Bagages Environnement Autres usagers FC 4 : Transporter des bagages. -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Complémentaires ou Contraintes. Fonctions Contraintes FC : Elles représentent les relations entre le milieu extérieur et le produit. Elles adaptent le produit aux éléments du milieu environnant et limitent les libertés du concepteur. Retour Utilisateur Route FP 1 FC 5 Scooter FC 1 Essence Vol FC 4 FC 2 FC 3 Bagages Environnement Autres usagers FC 5 : Avoir un prix accessible -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Complémentaires ou Contraintes. Fonctions Contraintes FC : Elles représentent les relations entre le milieu extérieur et le produit. Elles adaptent le produit aux éléments du milieu environnant et limitent les libertés du concepteur. Retour Utilisateur FC 5 Route FP 1 FC 6 Scooter FC 1 Essence Vol FC 4 FC 2 FC 3 Environnement Bagages Autres usagers FC 6 : Installer confortablement l’utilisateur -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Complémentaires ou Contraintes. Fonctions Contraintes FC : Elles représentent les relations entre le milieu extérieur et le produit. Elles adaptent le produit aux éléments du milieu environnant et limitent les libertés du concepteur. Retour Utilisateur FC 5 Route FC 7 FP 1 FC 6 Scooter FC 1 Essence Vol FC 4 FC 2 FC 3 FC 7 : Sécuriser Bagages Environnement l’utilisateur. Autres usagers -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Complémentaires ou Contraintes. Fonctions Contraintes FC : Elles représentent les relations entre le milieu extérieur et le produit. Elles adaptent le produit aux éléments du milieu environnant et limitent les libertés du concepteur. Retour FC 8 Utilisateur FC 5 Route FC 7 FP 1 FC 6 Scooter FC 1 Essence Vol FC 4 FC 2 FC 3 Bagages FC 8 : Plaire à Environnement l’utilisateur. Autres usagers -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

Dossier Technique & Ressources Graphe des intéracteurs pour le scooter La démarche… ETAPE 1: On isole le produit. ETAPE 2: On recherche et on place les éléments du milieu extérieur en relation avec le produit. ETAPE 3: On recherche et on place les Fonctions de services Principales, Complémentaires ou Contraintes. Fonctions Contraintes FC : Elles représentent les relations entre le milieu extérieur et le produit. Elles adaptent le produit aux éléments du milieu environnant et limitent les libertés du concepteur. Retour FC 8 Utilisateur Route FC 7 FP 1 FC 6 FC 5 FC 9 Scooter FC 1 Essence Vol FC 4 FC 2 FC 3 Bagages Environnement FC 9 : Etre protéger contre le vol. Autres usagers -DECOUVREZ pas à pas les étapes permettant de compléter un diagramme pieuvre. Suite

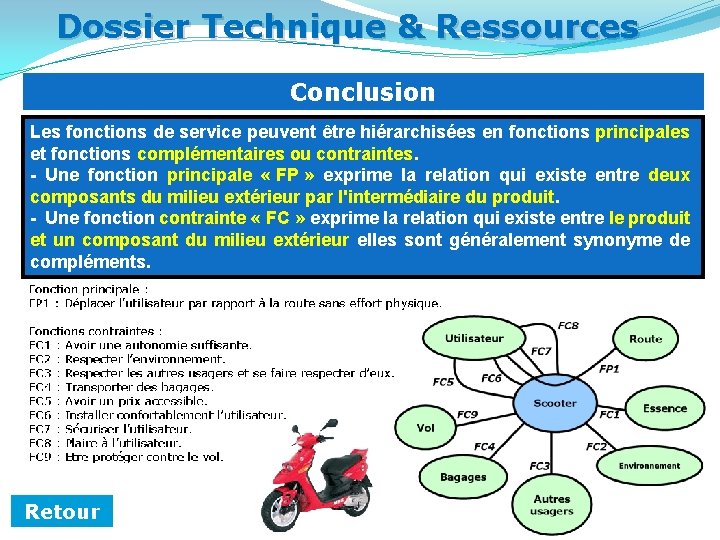

Dossier Technique & Ressources Conclusion Les fonctions de service peuvent être hiérarchisées en fonctions principales et fonctions complémentaires ou contraintes. - Une fonction principale « FP » exprime la relation qui existe entre deux composants du milieu extérieur par l'intermédiaire du produit. - Une fonction contrainte « FC » exprime la relation qui existe entre le produit et un composant du milieu extérieur elles sont généralement synonyme de compléments. Retour

Dossier Technique & Ressources Diagramme F. A. S. T. Après avoir défini les fonctions de service d’un produit existant (diagramme pieuvre), ce diagramme permet de les décomposer en fonctions techniques ordonnées et d’aboutir aux solutions constructives. Il s’agit donc d’une analyse interne du produit. F. A. S. T = Function Analysis System Technic Principe et définitions Retour Exemple scooter

Dossier Technique & Ressources Diagramme F. A. S. T. A partir d’une fonction de service, les fonctions techniques sont situées par rapport à leurs voisines en réponse à trois questions : - Pourquoi, dans quel but doit on assurer cette fonction ? (accès) - Comment doit-on assurer cette fonction ? (accès) - Quand cette fonction doit-elle être assurée ? (accès) -CLIQUEZ sur les mots interrogatifs en « rouge » pour voir leur définition. Ordre des fonctions de même niveau Quand ? Fonction de Service ou Fonction technique de niveau n+1 Pourquoi ? Fonction Solution constructive ou Fonction technique de niveau n-1 Comment ? Quand ? Retour Ordre des fonctions de même niveau CLIQUEZ ici pour visualiser un exemple de FAST.

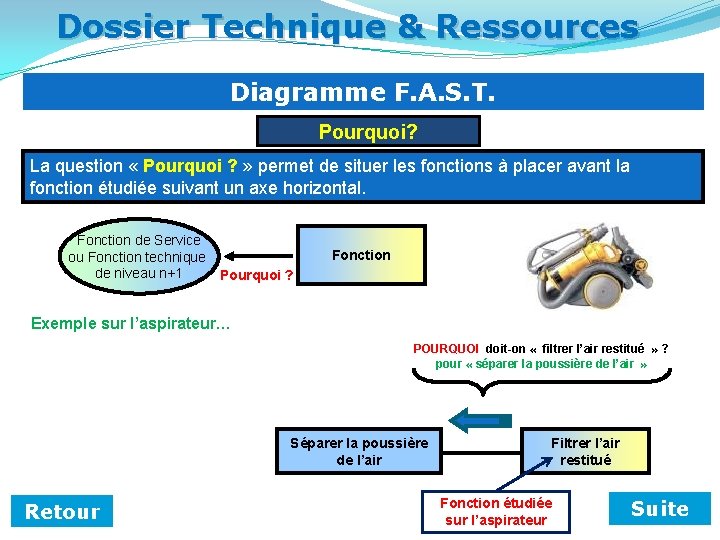

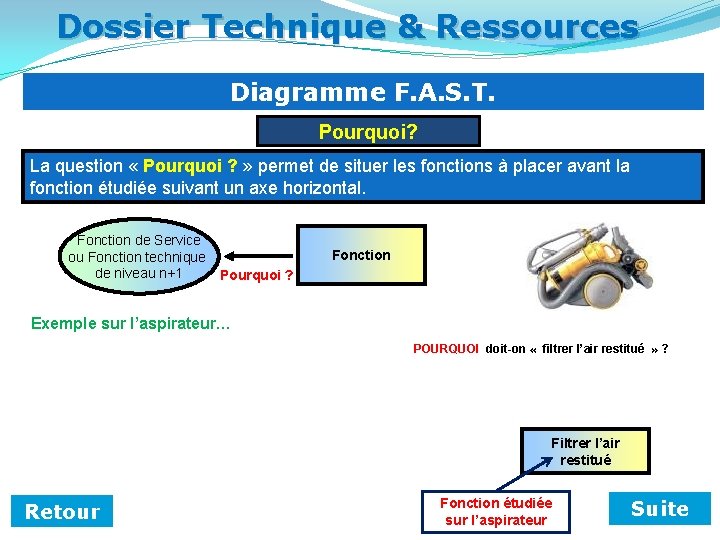

Dossier Technique & Ressources Diagramme F. A. S. T. Pourquoi? La question « Pourquoi ? » permet de situer les fonctions à placer avant la fonction étudiée suivant un axe horizontal. Fonction de Service ou Fonction technique de niveau n+1 Pourquoi ? Retour Fonction Suite

Dossier Technique & Ressources Diagramme F. A. S. T. Pourquoi? La question « Pourquoi ? » permet de situer les fonctions à placer avant la fonction étudiée suivant un axe horizontal. Fonction de Service ou Fonction technique de niveau n+1 Pourquoi ? Fonction Exemple sur l’aspirateur… POURQUOI doit-on « filtrer l’air restitué » ? Filtrer l’air restitué Retour Fonction étudiée sur l’aspirateur Suite

Dossier Technique & Ressources Diagramme F. A. S. T. Pourquoi? La question « Pourquoi ? » permet de situer les fonctions à placer avant la fonction étudiée suivant un axe horizontal. Fonction de Service ou Fonction technique de niveau n+1 Pourquoi ? Fonction Exemple sur l’aspirateur… POURQUOI doit-on « filtrer l’air restitué » ? pour « séparer la poussière de l’air » Séparer la poussière de l’air Retour Filtrer l’air restitué Fonction étudiée sur l’aspirateur Suite

Dossier Technique & Ressources Diagramme F. A. S. T. Pourquoi? La question « Pourquoi ? » permet de situer les fonctions à placer avant la fonction étudiée suivant un axe horizontal. Fonction de Service ou Fonction technique de niveau n+1 Pourquoi ? Fonction Exemple sur l’aspirateur… POURQUOI doit-on « séparer la poussière de l’air » ? POURQUOI doit-on « filtrer l’air restitué » ? pour « séparer la poussière de l’air » Séparer la poussière de l’air Retour Filtrer l’air restitué Fonction étudiée sur l’aspirateur Suite

Dossier Technique & Ressources Diagramme F. A. S. T. Pourquoi? La question « Pourquoi ? » permet de situer les fonctions à placer avant la fonction étudiée suivant un axe horizontal. Fonction de Service ou Fonction technique de niveau n+1 Pourquoi ? Fonction Exemple sur l’aspirateur… POURQUOI doit-on « séparer la poussière de l’air » ? pour «enlever la poussière » Enlever la poussière Retour POURQUOI doit-on « filtrer l’air restitué » ? pour « séparer la poussière de l’air » Séparer la poussière de l’air Filtrer l’air restitué Fonction étudiée sur l’aspirateur Suite

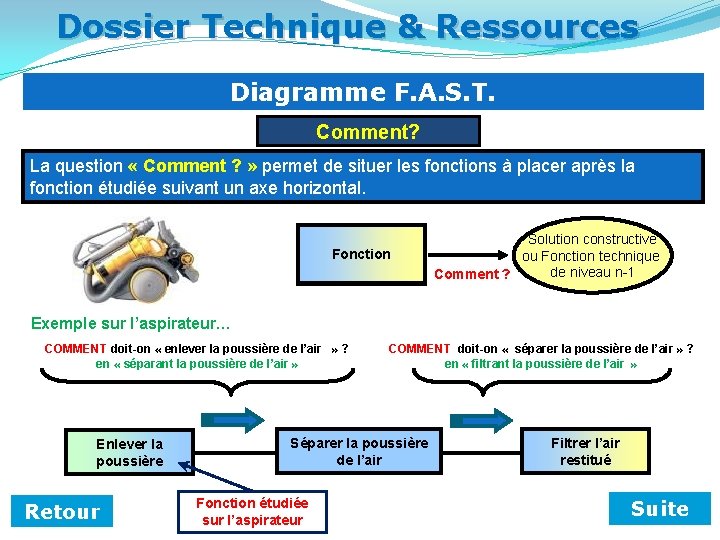

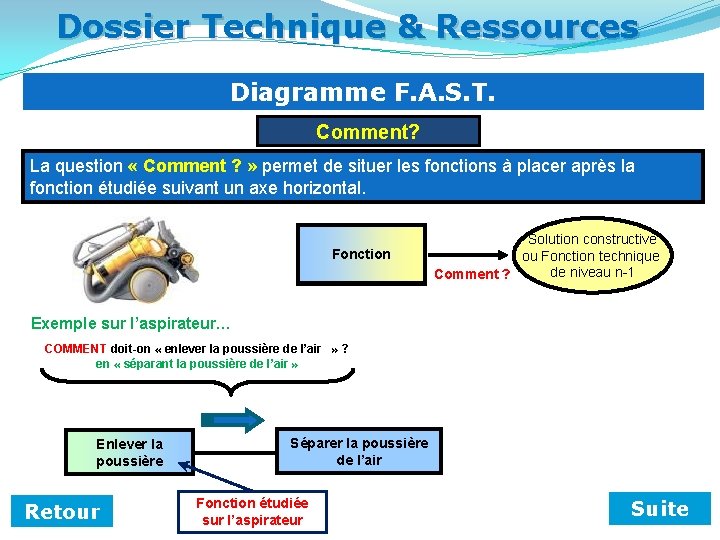

Dossier Technique & Ressources Diagramme F. A. S. T. Comment? La question « Comment ? » permet de situer les fonctions à placer après la fonction étudiée suivant un axe horizontal. Fonction Retour Solution constructive ou Fonction technique de niveau n-1 Comment ? Suite

Dossier Technique & Ressources Diagramme F. A. S. T. Comment? La question « Comment ? » permet de situer les fonctions à placer après la fonction étudiée suivant un axe horizontal. Fonction Solution constructive ou Fonction technique de niveau n-1 Comment ? Exemple sur l’aspirateur… COMMENT doit-on « enlever la poussière de l’air » ? Enlever la poussière Retour Fonction étudiée sur l’aspirateur Suite

Dossier Technique & Ressources Diagramme F. A. S. T. Comment? La question « Comment ? » permet de situer les fonctions à placer après la fonction étudiée suivant un axe horizontal. Fonction Solution constructive ou Fonction technique de niveau n-1 Comment ? Exemple sur l’aspirateur… COMMENT doit-on « enlever la poussière de l’air » ? en « séparant la poussière de l’air » Enlever la poussière Retour Séparer la poussière de l’air Fonction étudiée sur l’aspirateur Suite

Dossier Technique & Ressources Diagramme F. A. S. T. Comment? La question « Comment ? » permet de situer les fonctions à placer après la fonction étudiée suivant un axe horizontal. Fonction Solution constructive ou Fonction technique de niveau n-1 Comment ? Exemple sur l’aspirateur… COMMENT doit-on « enlever la poussière de l’air » ? en « séparant la poussière de l’air » Enlever la poussière Retour COMMENT doit-on « séparer la poussière de l’air » ? Séparer la poussière de l’air Fonction étudiée sur l’aspirateur Suite

Dossier Technique & Ressources Diagramme F. A. S. T. Comment? La question « Comment ? » permet de situer les fonctions à placer après la fonction étudiée suivant un axe horizontal. Fonction Solution constructive ou Fonction technique de niveau n-1 Comment ? Exemple sur l’aspirateur… COMMENT doit-on « enlever la poussière de l’air » ? en « séparant la poussière de l’air » Enlever la poussière Retour COMMENT doit-on « séparer la poussière de l’air » ? en « filtrant la poussière de l’air » Séparer la poussière de l’air Fonction étudiée sur l’aspirateur Filtrer l’air restitué Suite

Dossier Technique & Ressources Diagramme F. A. S. T. Quand? La question « Quand ? » permet de situer les fonctions de même niveau à placer suivant un axe vertical Exemple sur l’aspirateur… ET Enlever la poussière Fonctions devant être simultanées pour « enlever la poussière » Retour OU Aspirer la poussière Séparer la poussière de l’air Evacuer la poussière Stocker la poussière Utiliser un sac jetable Utiliser un sac amovible Fonctions alternatives possibles pour « stocker la poussière »

Dossier Technique & Ressources Diagramme F. A. S. T. Principe et définitions Produit Fonction de service 1 Fonction Technique 2 Fonction de service Retour Fonctions techniques Solutions constructives Fonction Technique 11 Solution constructive A Fonction Technique 12 Solution constructive B Fonction Technique 13 Solution constructive C Fonction Technique 21 Solution constructive D Fonction Technique 22 Solution constructive E

Dossier Technique & Ressources Diagramme F. A. S. T. Exemple scooter FP 1 : Déplacer l’utilisateur par rapport à la route FC 9 : Etre protéger contre le vol FC 8 : Plaire à l’utilisateur FC 1 : Avoir une autonomie suffisante FC 7 : Sécuriser l’utilisateur FC 2 : Respecter l’environnement FC 6 : Installer confortablement l’utilisateur FC 3 : Respecter les autres usagers et se faire respecter d’eux. Retour FC 4 : Transporter des bagages FC 5 : Avoir un prix accessible

Dossier Technique & Ressources Diagramme F. A. S. T. Fonctions de service FP 1 : Déplacer l’utilisateur par rapport à la route Retour Fonctions techniques Solutions constructives FT 01 : Convertir l’énergie thermique en énergie mécanique de rotation Moteur thermique FT 02 : Transmettre le mouvement de rotation à la roue arrière Mécanisme de transmission FT 03 : Transformer la rotation de la roue en translation du scooter sur le sol Roue Fonction Principale 1: FP 1

Dossier Technique & Ressources Diagramme F. A. S. T. Fonctions de service FC 1 : Avoir une autonomie suffisante Retour Fonctions techniques FT 11 : Stocker le carburant Solutions constructives Réservoir Fonction Contrainte 1: FC 1

Dossier Technique & Ressources Diagramme F. A. S. T. Fonctions de service FC 2 : Respecter l’environnement Retour Fonctions techniques Solutions constructives FT 21 : Limiter le bruit et la pollution Pot d’échappement FT 22 : Etre recyclable Matériaux recyclables Fonction Contrainte 2: FC 2

Dossier Technique & Ressources Diagramme F. A. S. T. Fonctions de service FC 3 : Respecter les autres usagers et se faire respecter d’eux. Retour Fonctions techniques Solutions constructives FT 31 : Signaler sa position et prévenir de ses mouvements. Feux de positions, clignotants FT 32 : Eclairer la chaussée. Phare FT 33 : Voir les usagers situés derrière. Rétroviseurs Fonction Contrainte 3: FC 3

Dossier Technique & Ressources Diagramme F. A. S. T. Fonctions de service FC 4 : Transporter des bagages Retour Fonctions techniques FT 41 : Contenir ou supporter des bagages Solutions constructives Coffre, porte bagages Fonction Contrainte 4: FC 4

Dossier Technique & Ressources Diagramme F. A. S. T. Fonctions de service FC 6 : Installer confortablement l’utilisateur Retour Fonctions techniques Solutions constructives FT 61 : Permettre à l’utilisateur de s’installer. Selle, repose pieds FT 62 : Faciliter l’accès aux commandes. Sélecteurs, leviers, Poignées pivotantes FT 63 : Protéger l’utilisateur. Bulle, brise vent Fonction Contrainte 6: FC 6

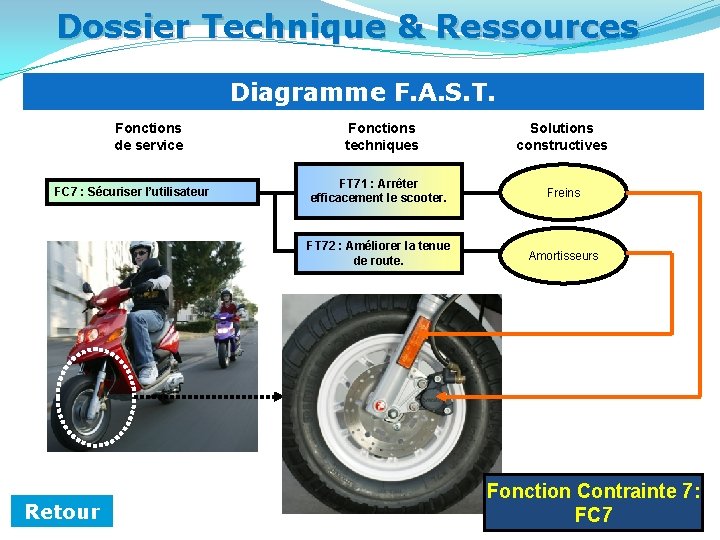

Dossier Technique & Ressources Diagramme F. A. S. T. Fonctions de service FC 7 : Sécuriser l’utilisateur Retour Fonctions techniques Solutions constructives FT 71 : Arrêter efficacement le scooter. Freins FT 72 : Améliorer la tenue de route. Amortisseurs Fonction Contrainte 7: FC 7

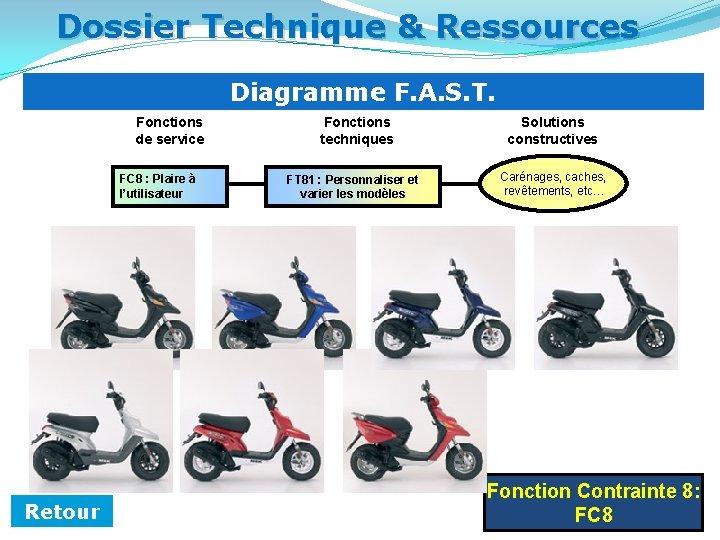

Dossier Technique & Ressources Diagramme F. A. S. T. Fonctions de service FC 8 : Plaire à l’utilisateur Retour Fonctions techniques Solutions constructives FT 81 : Personnaliser et varier les modèles Carénages, caches, revêtements, etc… Fonction Contrainte 8: FC 8

Dossier Technique & Ressources Exemple d’actigramme Exemple cafetière Exemple taille-crayon électrique Retour

Dossier Technique & Ressources Actigramme : Cafetière Marche/ Arrêt Dosage eau/café Energie électrique Eau froide Consignes de température de l’eau Faire du café chaud Poudre de café A-0 CAFETIERE Retour Café chaud

Dossier Technique & Ressources Actigramme : Taille-crayon électrique Marche/ Arrêt Crayon de Diamètre 8 à 12 mm Orientation du corps Energie électrique Crayon non taillé TAILLER UN CRAYON A-0 Taille-crayon électrique Retour Crayon taillé Copeaux du crayon
