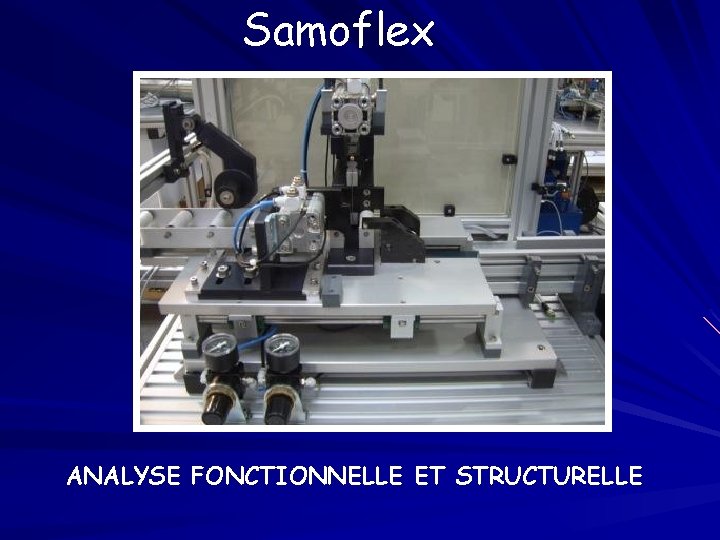

Samoflex ANALYSE FONCTIONNELLE ET STRUCTURELLE Niveau A0 Fonction

Samoflex ANALYSE FONCTIONNELLE ET STRUCTURELLE

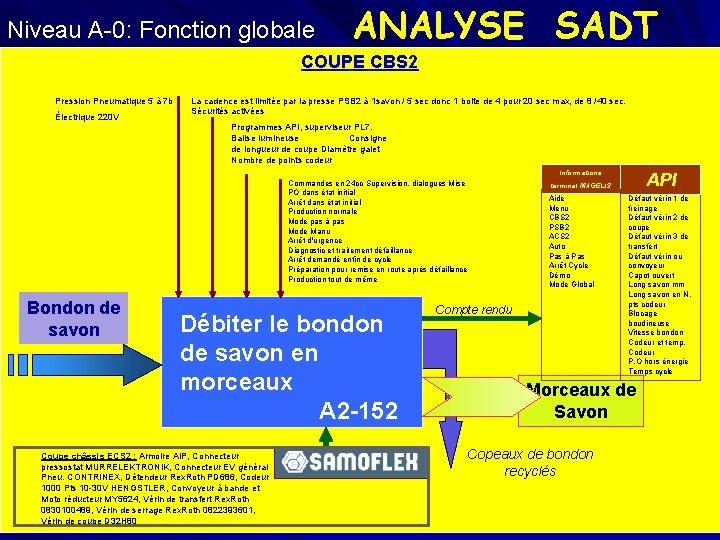

Niveau A-0: Fonction globale ANALYSE SADT COUPE CBS 2 Pression Pneumatique 5 à 7 b Électrique 220 V La cadence est limitée par la presse PSB 2 à 1 savon / 5 sec donc 1 boite de 4 pour 20 sec max, de 8 /40 sec. Sécurités activées Programmes API, superviseur PL 7. Balise lumineuse Consigne de longueur de coupe Diamètre galet Nombre de points codeur Informations Commandes en 24 cc Supervision, dialogues Mise PO dans état initial Arrêt dans état initial Production normale Mode pas à pas Mode Manu Arrêt d'urgence Diagnostic et traitement défaillance Arrêt demandé enfin de cycle Préparation pour remise en route après défaillance Production tout de même Bondon de savon Débiter le bondon de savon en morceaux A 2 -152 Coupe châssis ECS 2 : Armoire AIP, Connecteur pressostat MURRELEKTRONIK, Connecteur EV général Pneu. CONTRINEX, Détendeur Rex. Roth PD 686, Codeur 1000 Pts 10 -30 V HENGSTLER, Convoyeur à bande et Moto réducteur MY 5624, Vérin de transfert Rex. Roth 0830100489, Vérin de serrage Rex. Roth 0822393601, Vérin de coupe D 32 H 80 API terminal MAGELIS Aide Menu CBS 2 PSB 2 ACS 2 Auto Pas à Pas Arrêt Cycle Démo Mode Global Compte rendu Défaut vérin 1 de freinage Défaut vérin 2 de coupe Défaut vérin 3 de transfert Défaut vérin ou convoyeur Capot ouvert Long savon mm Long savon en N. pts codeur Blocage boudineuse Vitesse bondon Codeur et temp. Codeur P. O hors énergie Temps cycle Morceaux de Savon Copeaux de bondon recyclés

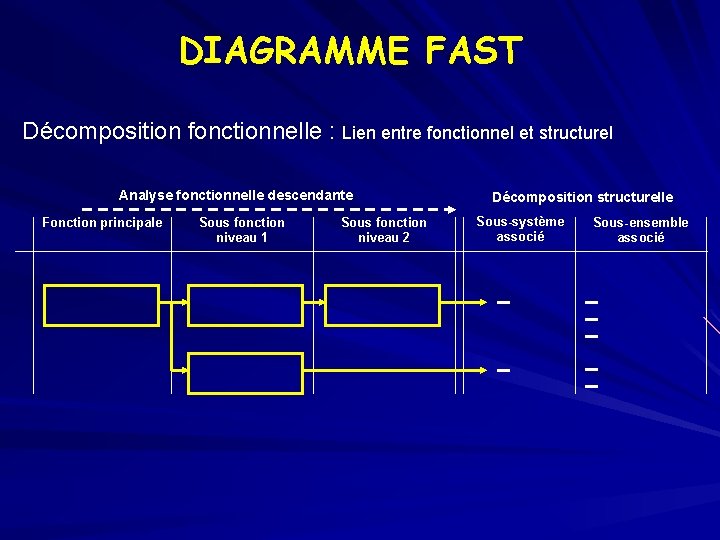

DIAGRAMME FAST Décomposition fonctionnelle : Lien entre fonctionnel et structurel Analyse fonctionnelle descendante Fonction principale Sous fonction niveau 1 Sous fonction niveau 2 Décomposition structurelle Sous-système associé Sous-ensemble associé

FAST - COUPE CBS 2
