PALETTICC ANALYSE FONCTIONNELLE ET STRUCTURELLE ANALYSE SADT Niveau

PALETTICC ANALYSE FONCTIONNELLE ET STRUCTURELLE

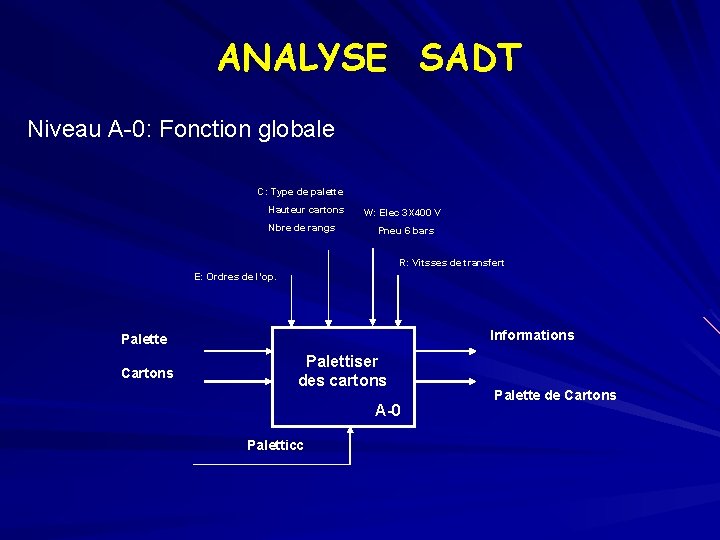

ANALYSE SADT Niveau A-0: Fonction globale C: Type de palette Hauteur cartons Nbre de rangs W: Elec 3 X 400 V Pneu 6 bars R: Vitsses de transfert E: Ordres de l’op. Informations Palette Cartons Palettiser des cartons A-0 Paletticc Palette de Cartons

Niveau A 0 : Organisation fonctionnelle C: Type de palette E: Ordres de l’op. W: Elec 3 X 400 V Hauteur cartons Pneu 6 bars Nbre de rangs R: Vitsses de transfert Informations Dialoguer Gérer les sécurités Pupitre, Voyants, … Chaîne de sécurité Automate Palette Gérer les énergies Gérer les signaux Transformateurs Sectionneur, … Ranger, empiler sur palette Palette de Cartons Partie Opérative A 0 Paletticc

DIAGRAMME FAST Décomposition fonctionnelle : Lien entre fonctionnel et structurel Analyse fonctionnelle descendante Fonction principale Sous fonction niveau 1 Sous fonction niveau 2 Décomposition structurelle Sous-système associé Sous-ensemble associé

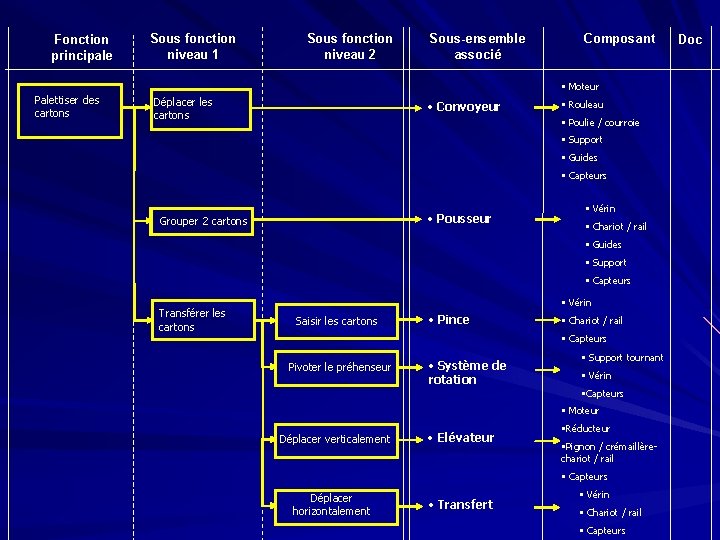

Fonction principale Sous fonction niveau 1 Sous fonction niveau 2 Sous-ensemble associé Composant • Moteur Palettiser des cartons Déplacer les cartons • Convoyeur • Rouleau • Poulie / courroie • Support • Guides • Capteurs • Pousseur Grouper 2 cartons • Vérin • Chariot / rail • Guides • Support • Capteurs Transférer les cartons • Vérin Saisir les cartons • Pince • Chariot / rail • Capteurs Pivoter le préhenseur • Système de rotation • Support tournant • Vérin • Capteurs • Moteur Déplacer verticalement • Elévateur • Réducteur • Pignon / crémaillèrechariot / rail • Capteurs Déplacer horizontalement • Transfert • Vérin • Chariot / rail • Capteurs Doc
