Analyse fonctionnelle IDessin densemble IIFonction dusage Expression du
Analyse fonctionnelle
I-Dessin d’ensemble
II-Fonction d’usage Expression du besoin (Bête à cornes) Linge Ménagère Lave-linge Laver le linge
III-Fonction globale SADT Valeur ajoutée (Boite fonctionnelle) Linge sale Produits Eau froide Energie électrique Ménagère Linge propre Programmes Eau usée Vibrations Bruit Laver le linge Lave-linge

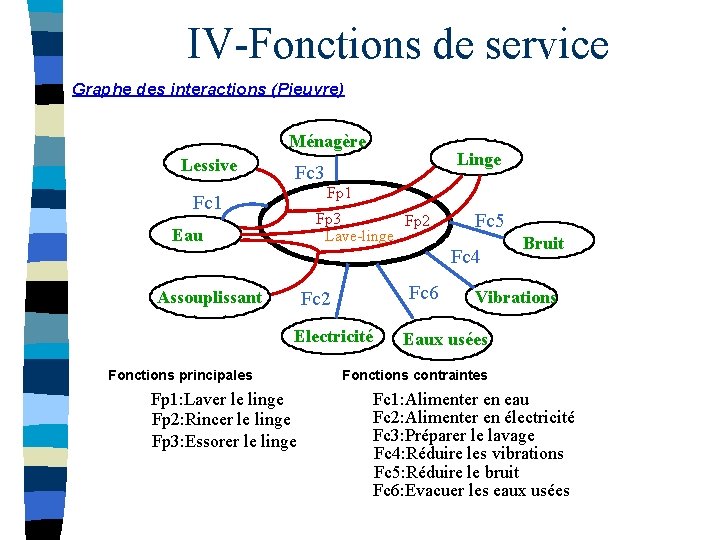

IV-Fonctions de service Graphe des interactions (Pieuvre) Ménagère Lessive Linge Fc 3 Fp 1 Fc 1 Fp 3 Fp 2 Lave-linge Eau Fc 5 Fc 4 Assouplissant Fc 6 Fc 2 Electricité Fonctions principales Fp 1: Laver le linge Fp 2: Rincer le linge Fp 3: Essorer le linge Bruit Vibrations Eaux usées Fonctions contraintes Fc 1: Alimenter en eau Fc 2: Alimenter en électricité Fc 3: Préparer le lavage Fc 4: Réduire les vibrations Fc 5: Réduire le bruit Fc 6: Evacuer les eaux usées

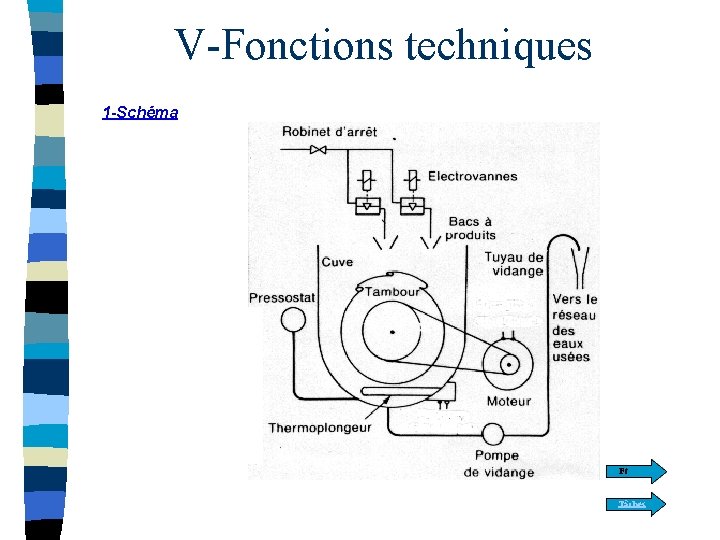

V-Fonctions techniques 1 -Schéma Ft Tâches
V-Fonctions techniques 2 -Diagramme FAST Fonctions de service Fonctions techniques Solutions techniques Comment? Remplir la cuve Gérer la vitesse et le sens de rotation Chauffer l’eau Brasser le linge Entrainer en rotation le tambour Guider le tambour Vidanger la cuve Schéma Convertir l’énergie électrique en énergie mécanique de rotation Variateur Electricité Moteur électrique Adapter l’énergie Courroie Distribuer l’énergie Contacteurs Pourquoi?
Tâches et sous-ensembles fonctionnels Laver le linge Lave-linge Remplir la cuve Electrovannes Brasser le linge Schéma Moteur électrique Rincer le linge Essorer le linge Lave-linge Chauffer l’eau Thermoplongeur Vidanger la cuve Pompe

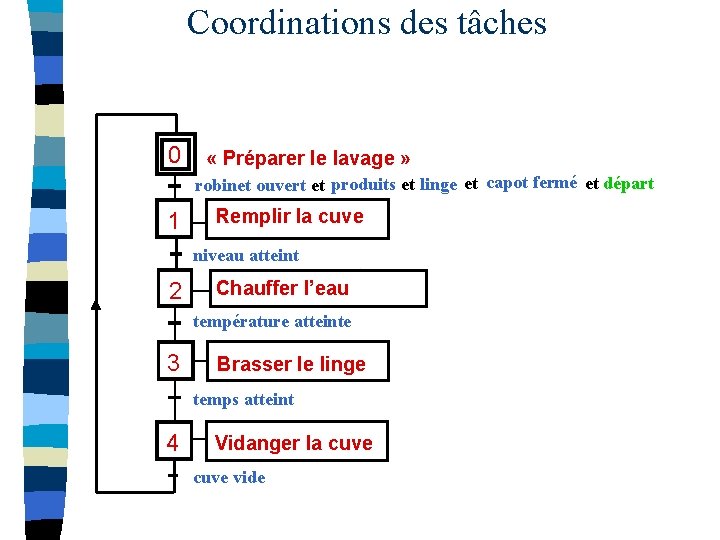

Coordinations des tâches 0 « Préparer le lavage » robinet ouvert et produits et linge et capot fermé et départ 1 Remplir la cuve niveau atteint 2 Chauffer l’eau température atteinte 3 Brasser le linge temps atteint 4 Vidanger la cuve vide
