1 AVM Y CARGA FANTASMA INSTRUMENTACION ELECTRONICA A
- Slides: 42
1 AVM Y CARGA FANTASMA INSTRUMENTACION ELECTRONICA A LA AYUDA DE LA CALIDAD Y LA EFICICENCIA EN LA PRUEBAS EN TERRENO Idosde Ltda. Investigación, Instrumentación y desarrollo
2 OBJETIVOS DE LA REVISIÓN EN CAMPO • Mejorar la calidad en la medida y verificación de medidores. • Reducir la incertidumbre en el momento de retirar un medidor. • Tener un mejor control sobre los datos recogidos en campo e información más rápida en la presentación de informes. • Tener un mejor control sobre el trabajo de las cuadrillas. Idosde Ltda. Investigación, Instrumentación y desarrollo
3 ANALIZADOR Y VERIFICADOR DE MEDIDORES –AVMEl AVM es un equipo electrónico que sirve como analizador eléctrico y verificador de la calibración de medidores de energía eléctrica. Con el cual podemos verificar las conexiones y el estado de las medidas hechas por el medidor, con la capacidad de almacenar en memoria y descargar a un PC la información tomada durante las pruebas. Especificaciones Técnicas: Idosde Ltda. Tensión True RMS 0, 5 a 300 V - ≤ 1% Corriente True RMS 0, 5 a 100 A - ≤ 1% Potencia Activa 0 – 30000 W - ≤ 1% Energía (KWh) 0 – 9999 KWh - ≤ 1% Factor de Potencia (f. P) 0, 5 a 1 Corrimiento de Fase ≤ 3, 5° de 1 a 100 A Investigación, Instrumentación y desarrollo
4 ACCESORIOS DEL AVM • Sonda de Corriente. • Cable de sonda de corriente. • Puntas de Tensión. • Cable de Comunicación AVM. • Cable Receptor de Pulsos. • Modulo, emisor de pulsos para ajuste en laboratorio. (Opcional) Idosde Ltda. Investigación, Instrumentación y desarrollo
5 COMPONENTES DEL AVM Sonda de corriente (AEMC MN-185) Características Técnicas: Transformador de corriente. Entrada: 50 m. A a 100 A CA. Salida: 1 m. A/A CA. Exactitud: 50 m. A – 100 A: 1 % ± 0. 01 A Corrimiento de Fase: ≤ 3. 5° de 1 a 100 A. Aspectos a tener en cuenta: • Conector Banana a la sonda. • Conector de rosca en el equipo. Tener en cuenta la guía de conexión, y se debe enroscar hacía la derecha para asegurar. • Para retirarla, gire el conector a la izquierda y hale suavemente. • Primero retirar la sonda de corriente del sitio de medida, y después retire el conector del AVM. Idosde Ltda. Investigación, Instrumentación y desarrollo
6 COMPONENTES DEL AVM Puntas de Tensión Cables Estándares siliconados de puntas, y con caimanes que se pueden introducir en las puntas, para mejor agarre en el momento de medida. CAT III. • Color Rojo – Fase. • Color Negro – Neutro, o referencia. Aspectos a Tener en cuenta. • Conecte las puntas al AVM antes que al medidor o a los puntos a ser medidos. • El rango de medida de tensión es hasta 300 V CA. Idosde Ltda. Investigación, Instrumentación y desarrollo
7 COMPONENTES DEL AVM Cable de Comunicación AVM Cable de comunicación AVM, para descargar la información del AVM al PC. Además, éste mismo cable sirve para controlar la Carga Fantasma. Aspectos a tener en cuenta. • Nunca, conecte el AVM al PC cuando este haciendo una medición. Puede ocasionar un corto circuito. • Sólo utilice el cable de comunicaciones proporcionado por el equipo. Idosde Ltda. Investigación, Instrumentación y desarrollo
8 COMPONENTES AVM Receptor de pulsos. • Este dispositivo se usa en dos Modos: Receptor de aces de luz, o pulsos manuales. • El dispositivo, y envía al AVM una señal en el momento de detectarlo, o presionarlo (manual). • Se utiliza con los medidores estáticos (electrónicos) con salida de pulsos, y de forma manual con los medidores de disco. Aspectos a tener en cuenta • Debe alinear el receptor de pulsos con el emisor de pulsos del medidor. • Conectar el receptor en el puerto de COM del AVM. Idosde Ltda. Investigación, Instrumentación y desarrollo
9 FRENTE DEL AVM Conectores de Tensión Conector de Corriente Puerto de Comunicación Pantalla LCD 2 x 16 AVM Interruptor ON / OFF Teclado de manejo Idosde Ltda. Investigación, Instrumentación y desarrollo
10 FUNCIONAMIENTO DEL AVM TECLADO DEL AVM Tecla de arriba ▲ Tecla derecha ► Tecla de la izquierda ◄ Tecla de OK Idosde Ltda. Tecla de abajo ▼ Presionando la tecla de la izquierda ◄ y derecha ►, por mas de tres segundos, el equipo enciende o se apaga. Investigación, Instrumentación y desarrollo
11 CONEXIONES DEL AVM Idosde Ltda. Investigación, Instrumentación y desarrollo
12 FUNCIONAMIENTO DEL AVM 1. Encienda el equipo. Presione Izquierda y derecha juntas durante tres segundos 2. Pantalla de inicio. 3. Presione la tecla OK para empezar. 4. Aparecerá, el nivel de Batería del equipo. Después presione OK, para iniciar el equipo. Idosde Ltda. Investigación, Instrumentación y desarrollo
13 DIAGRAMA DE FLUJO PRINCIPAL DEL AVM V–A–W PRUEBAS MEDIDOR ▼ Nueva Prueba ▲ OK 123, 3 V 8, 65 A 1068, 72 0, 998 ▲ Continuar Prueba Serial: 00000 ▼ ▲ ◄ ► ▼ OK Orden: 00000 Conexiones Idosde Ltda. OK Energía Investigación, Instrumentación y desarrollo
14 PRUEBA DE CONEXIONES ▲ Conexiones Energía • Por qué? OK • Para qué? Tensión F - N • Qué determina? 122, 5 V (> 80 V) OK • Qué guarda en memoria? Tensión F - T Si las condiciones no son Normales, el equipo le recordara las Condiciones establecidas para que esta sea normal. 115, 7 V (> 80 V) OK Corriente F + N 1, 04 A (< 1 A) OK Tensión N – T 2, 04 V (< 20 V) Idosde Ltda. OK OK Diagnostico: Cond. Normales Guardar? SI NO ◄ ► Investigación, Instrumentación y desarrollo
15 PRUEBA DE EXACTITUD ▼ Conexiones • Objetivo de la Prueba. Energía • Qué determina la prueba? ▼ Dosificación Placa del medidor: Exactitud Ejemplo: 555. 556 rev/k. Wh ▼ # Impulsos ▲ ▼ 10 OK Kd (rev/k. Wh) Kh (Wh/rev) OK Constante: 00000. 000 rev/k. Wh Idosde Ltda. ▲ ▼ Sí determino un numero de revoluciones, puedo calcular la energía medida por el medidor. Ejemplo: 10 rev, usando la constante del ejemplo: Si; ▲ ◄ ► OK ▼ 555. 556 rev 1 k. Wh 10 rev ? ◄ Conexiones Verificadas? OK ► Impulsos AVM Receptor Investigación, Instrumentación y desarrollo
16 PRUEBA DE EXACTITUD OK Midiendo…. Medidores Electromecánicos por AVM (OK) Medidores Electrónicos, o electromecánicos manualmente. SINCRONIZACION CON EL MEDIDOR 0. 000 k. Wh 0 rev. 0. 012 k. Wh 2 rev. E medida – E patrón Error = -------------E patrón Idosde Ltda. Error: 3. 45 %. Tiempo: 2: 13, 9 OK Doble Clic Guardar? SI NO ◄ ► Investigación, Instrumentación y desarrollo
17 PRUEBA DE DOSIFICACION ▼ Conexiones • Objetivo de la Prueba. Energía • Qué determina la prueba? ▼ Dosificación Qué puede determinar el error de dosificación? Exactitud ▲ Energía: 0, 50 k. Wh Tiempo: 12: 34 ▲ ▼ Errores de la Prueba OK Lectura Inicial 000 k. Wh ▲ ◄ ► ▼ OK OK OK Energía Restante Lectura Final Error: Guardar? 0. 500 k. Wh 000 k. Wh 5% SI NO ◄ ► Idosde Ltda. Investigación, Instrumentación y desarrollo
18 BATERIAS DEL AVM • Cuatro Baterías AA. IMPORTANTE Para el cambio de Baterías, debe quitar la tapa en la parte posterior del equipo. ADVERTENCIA Tenga en cuanta, el sentido de polaridad de las batería al momento de instalarlas. Si existe una polaridad invertida, pueda causar daños irreparables en el equipo. Idosde Ltda. Investigación, Instrumentación y desarrollo

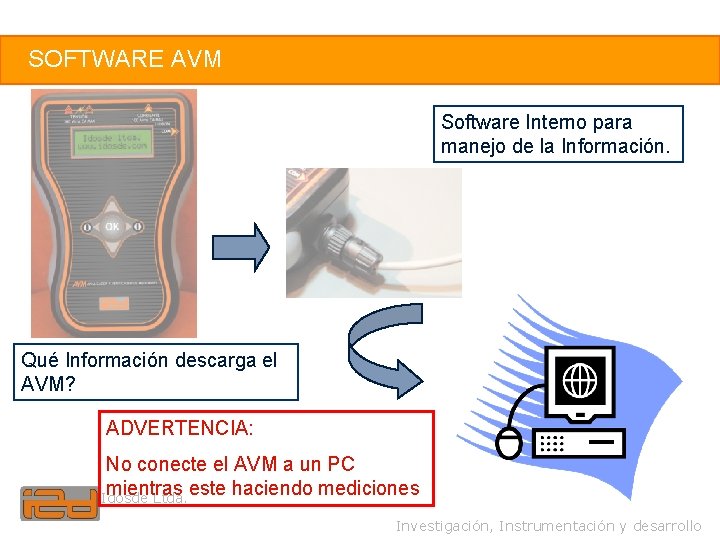

19 SOFTWARE AVM Software Interno para manejo de la Información. Qué Información descarga el AVM? ADVERTENCIA: No conecte el AVM a un PC mientras este haciendo mediciones Idosde Ltda. Investigación, Instrumentación y desarrollo
20 SOFTWARE AVM La principal funcionalidad del software es descargar de una manera fácil y rápida la información recolectada en campo. Establecer la conexión Idosde Ltda. Investigación, Instrumentación y desarrollo
21 SOFTWARE AVM Descarga de Datos El cuadro de datos aparecerá una vez concluya la descarga Idosde Ltda. Investigación, Instrumentación y desarrollo
22 SOFTWARE AVM Visualización y Manejo de Datos Pruebas de Conexiones Pruebas de Exactitud Pruebas de Dosificación Abrir, Guardar y Exportar los Datos Idosde Ltda. Investigación, Instrumentación y desarrollo
23 SOFTWARE AVM Borrar Memoria y Configurar Fecha/Hora Idosde Ltda. Investigación, Instrumentación y desarrollo
24 SOFTWARE AVM Base de Datos (My. SQL Server) El servidor My. SQL puede ser local o remoto. Idosde Ltda. Investigación, Instrumentación y desarrollo
25 SOFTWARE AVM Consultas Filtrar por una o varias condiciones a la vez Buscar por serial del AVM, Medidor u Orden de Servicio Buscar por Fecha de la prueba Buscar uno o varios Tipos de Prueba Buscar por resultados específicos de cada una de las pruebas Visualizar y Exportar los resultados Idosde Ltda. Investigación, Instrumentación y desarrollo
26 CONCLUSIONES • Objetivos del AVM en campo. • Pruebas y diagnostico que se obtiene del medidor. • Prueba de Conexiones. • Prueba de Exactitud. • Prueba de Dosificación. Idosde Ltda. Investigación, Instrumentación y desarrollo
27 CARGA FANTASMA La carga fantasma 1ƒ es una fuente de corriente, la cual puede hacer fluir corriente a través del circuito de corriente de un medidor de energía eléctrica, y a su vez que el circuito de tensión tenga una caída de potencial de 120 V AC. Esta fuente tiene una salida de corriente y una de tensión, y es utilizada para pruebas con medidores monofásicos. Idosde Ltda. Investigación, Instrumentación y desarrollo
28 FUNCIONAMIENTO DE LA CARGA FANTASMA Corriente La corriente que fluye por el circuito es proporcional a la carga conectada. Idosde Ltda. Siendo la tensión constante, depende de la corriente que fluye por el cto. de corriente, el movimiento del disco del medidor, (o la salida de pulsos). Investigación, Instrumentación y desarrollo
29 FUNCIONAMIENTO DE LA CARGA FANTASMA Corriente Tensión La potencia que mide el medidor, es mucho mayor a la generada, por eso, la llamamos “fantasma”. La corriente fluye por el cto de corriente, y a su vez, el cto de tensón tiene una diferencia de potencial de 120 V. Idosde Ltda. Investigación, Instrumentación y desarrollo
30 COMPONENTES DE LA CARGA FANTASMA • Maletín de la fuente de corriente. • Cuerpo de la fuente. • Cable de alimentación • Cables de conexión al circuito • Cable de comunicaciones con el AVM Idosde Ltda. Investigación, Instrumentación y desarrollo
31 CABLE DE PODER DE LA CARGA FANTASMA • Cable de poder mas conector hembra con tres caimanes en las puntas: – Blanco: Fase – Negro: Neutro (2 da Fase) – Verde: Tierra • Conector de Poder • Portafusible • Interruptor Encendido/Apagado Idosde Ltda. Investigación, Instrumentación y desarrollo
32 CABLES DE CONEXIÓN DE CIRCUITOS • Cables Siliconados, de 32 A, con terminal de cobre para ser atornillado en la bornera del medidor. – Cable Rojo punta negra – Cable Rojo punta amarilla – Cable Negro – Neutro. • Conectar como se explico en el diagrama de funcionamiento de la Carga Fantasma. Idosde Ltda. Investigación, Instrumentación y desarrollo
33 FRENTE DE LA CARGA FANTASMA Orejas de agarre para correa Conector Comunicacion con AVM Pantalla LCD Selector de Corriente y De Angulo de Desfase Idosde Ltda. Investigación, Instrumentación y desarrollo
34 PARTE SUPERIOR DE LA CARGA FANTASMA Entrada Aire de Refrigeracion Advertencias Ventilador Salida Aire de Refrigeracion Idosde Ltda. Investigación, Instrumentación y desarrollo
35 USO DE LA CARGA FANTASMA - CONEXIONES • A continuación se muestran las conexiones de la Carga Fantasma con los diferentes tipos de Medidores. ADVERTENCIA ANTES DE INICIAR UNA PRUEBA, LA FUENTE DEBE ESTAR APAGADA. EN EL MOMENTO DE TERMINAR UNA PRUEBA O HACER UN CAMBIO DE FASE EN LA CONEXIÓN, LA FUENTE DE SER APAGADA POR SU SEGURIDAD. Idosde Ltda. Investigación, Instrumentación y desarrollo
36 CONEXIÓN DE LA FUENTE MEDIDORES MONOFASICOS BIFILARES Idosde Ltda. Investigación, Instrumentación y desarrollo
37 CONEXIÓN DE LA FUENTE MEDIDORES MONOFASICOS TRIFILARES NEUTRO Idosde Ltda. Investigación, Instrumentación y desarrollo
38 CONEXIÓN DE LA FUENTE MEDIDORES BIFASICOS NEUTRO Idosde Ltda. Investigación, Instrumentación y desarrollo
39 CONEXIÓN DE LA FUENTE MEDIDORES TRIFASICOS NEUTRO Idosde Ltda. Investigación, Instrumentación y desarrollo
40 SELECTOR DE CORRIENTE Y SELECTOR DE FACTOR DE POTENCIA Selector de Corriente: • De 0, 5 Amp hasta 25 Amp • Incrementos con una resolucion de 0, 5 Amp Selector de Factor de Potencia: • Cambios en el angulo de desfase en 360º • Incrementos con una resolucion de 2º Idosde Ltda. Investigación, Instrumentación y desarrollo
41 PRUEBA DE DOSIFICACION ▼ Conexiones Energía ▼ Dosificación Exactitud ▲ Energía: 0, 50 k. Wh Tiempo: 12: 34 ▲ ▼ CARGA FANTASMA CON AVM OK Lectura Inicial 000 k. Wh ▲ ◄ ► ▼ OK Errores de la Prueba OK OK Energía Restante Lectura Final Error: Guardar? 0. 500 k. Wh 000 k. Wh 5% SI NO ◄ ► Idosde Ltda. Investigación, Instrumentación y desarrollo
42 CONCLUSIONES GENERALES • Importancia de los equipos en campo • Importancia de los equipos para el manejo de información. • Ventajas operativas. • Ahorros en operación y tiempo. • Control sobre el trabajo. Idosde Ltda. Investigación, Instrumentación y desarrollo
