SIMBOLOGA Jaime J Rodrguez Mdulo Instrumentacin Industrial CUC

SIMBOLOGÍA Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

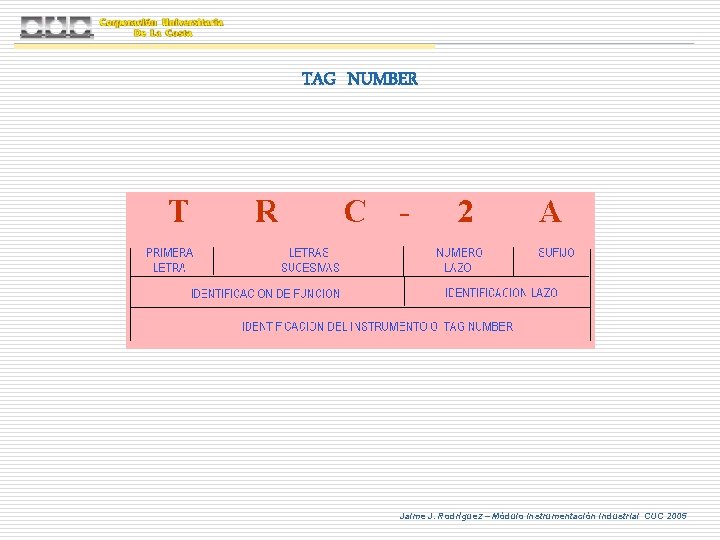

TAG NUMBER Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

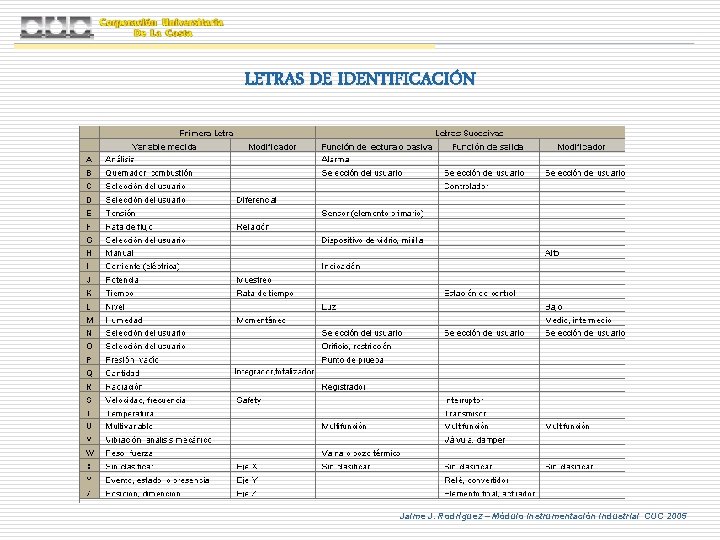

LETRAS DE IDENTIFICACIÓN Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

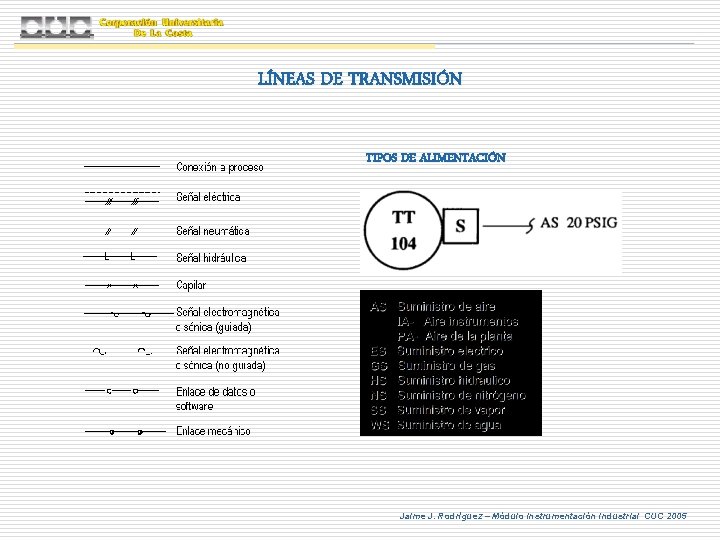

LÍNEAS DE TRANSMISIÓN TIPOS DE ALIMENTACIÓN Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

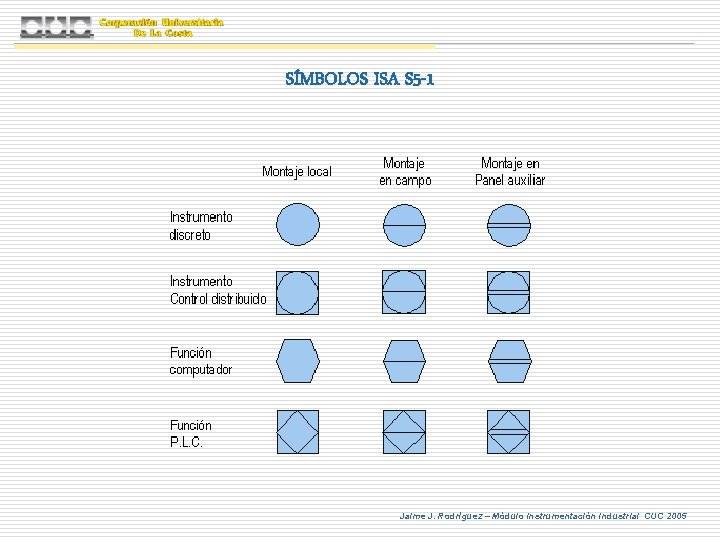

SÍMBOLOS ISA S 5 -1 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

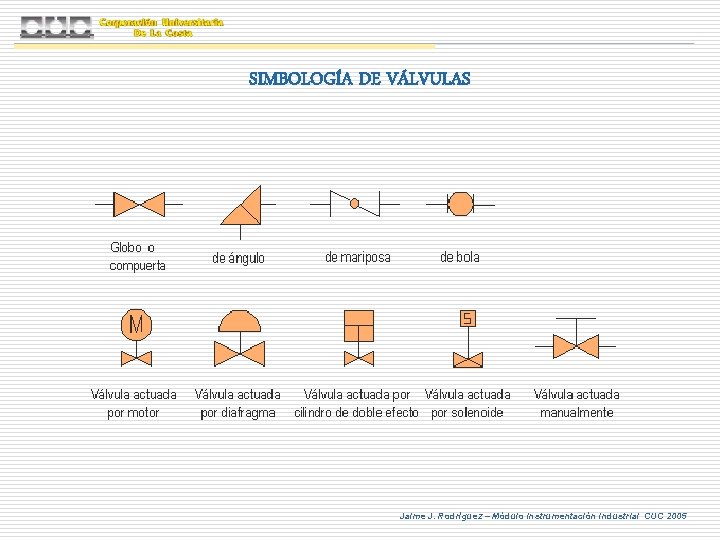

SIMBOLOGÍA DE VÁLVULAS Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

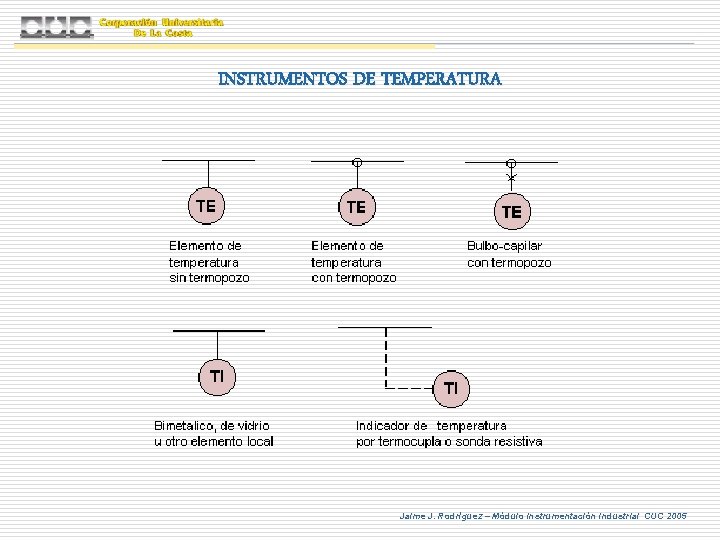

INSTRUMENTOS DE TEMPERATURA Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

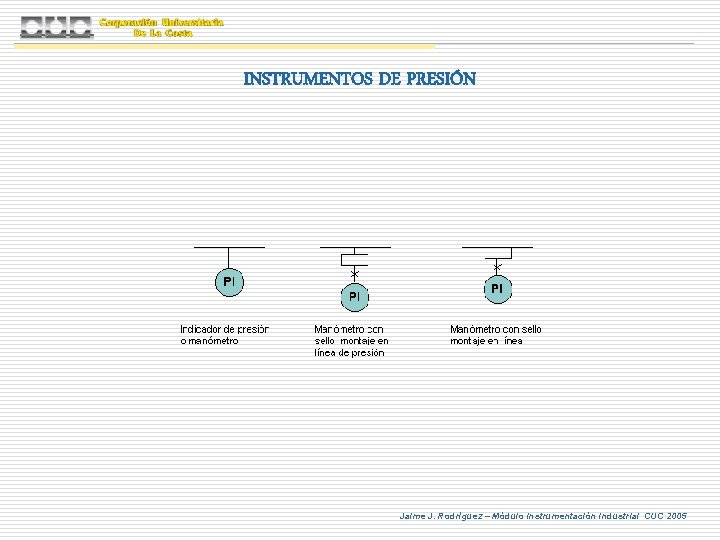

INSTRUMENTOS DE PRESIÓN Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

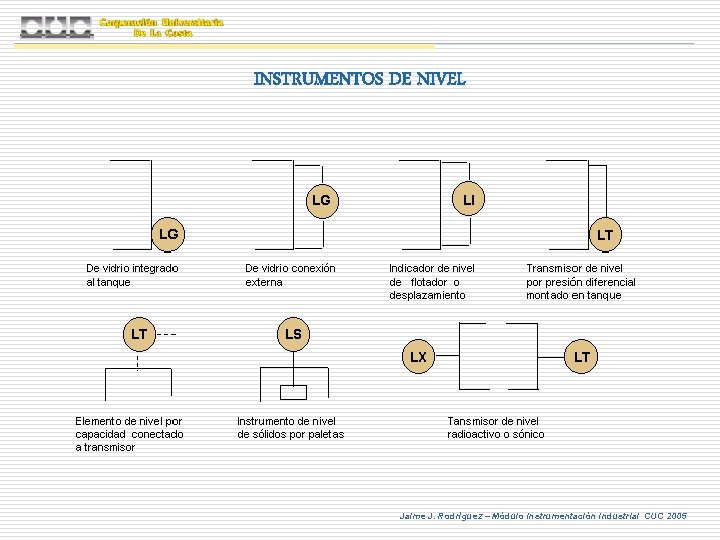

INSTRUMENTOS DE NIVEL Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

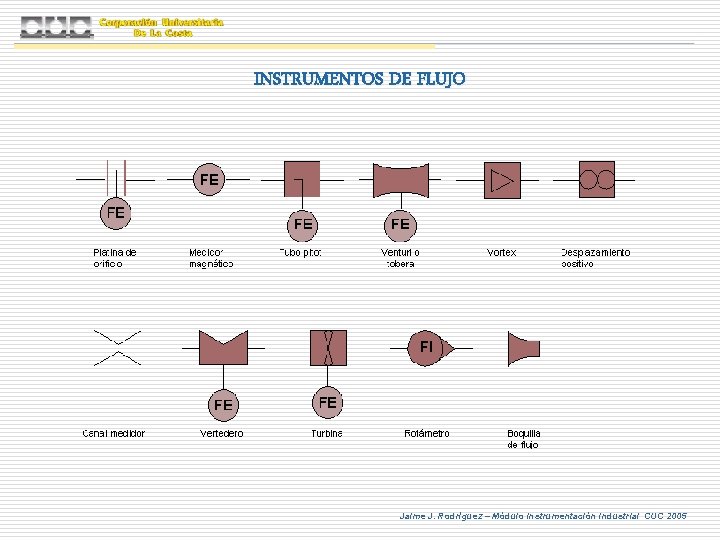

INSTRUMENTOS DE FLUJO Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

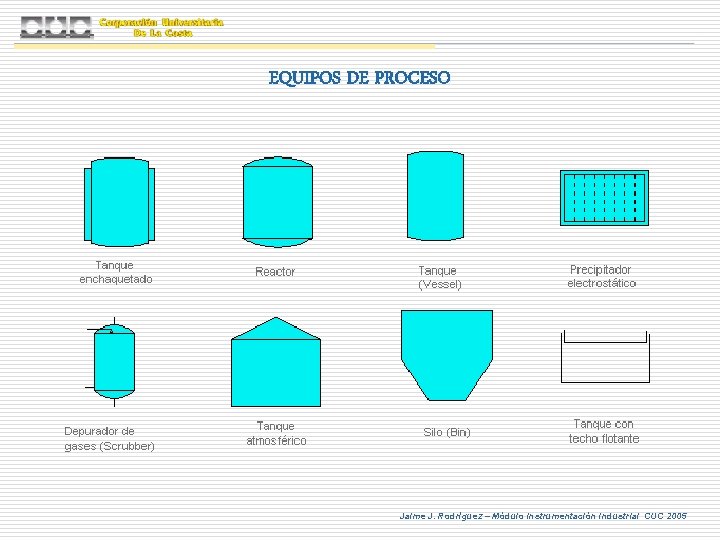

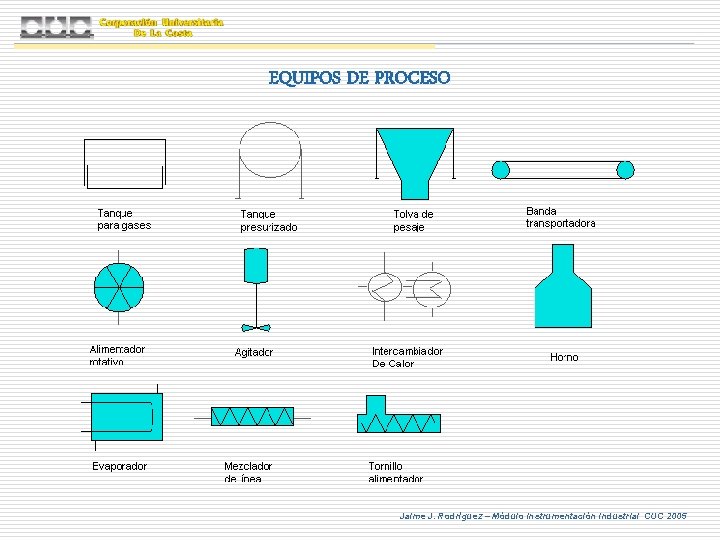

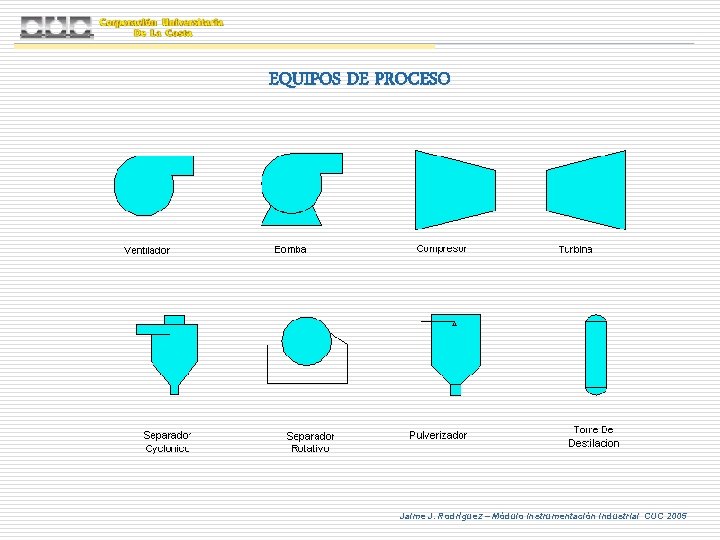

EQUIPOS DE PROCESO Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

EQUIPOS DE PROCESO Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

EQUIPOS DE PROCESO Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

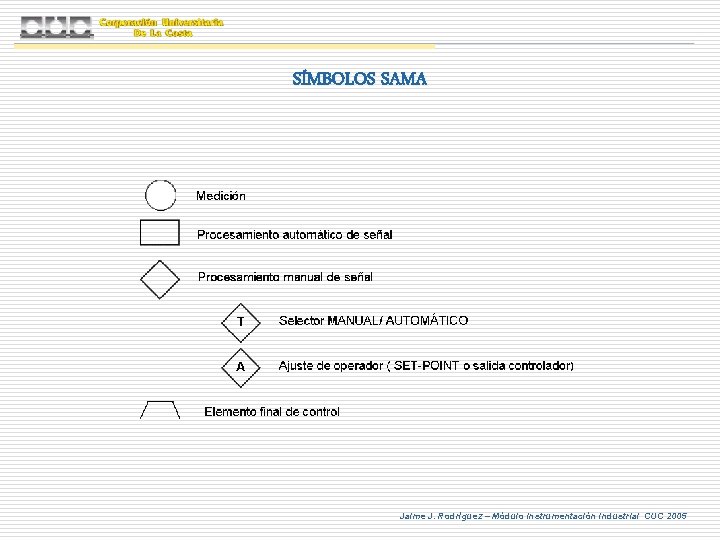

SÍMBOLOS SAMA Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

SÍMBOLOS PROCESAMIENTO AUTOMÁTICO DE SEÑAL Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

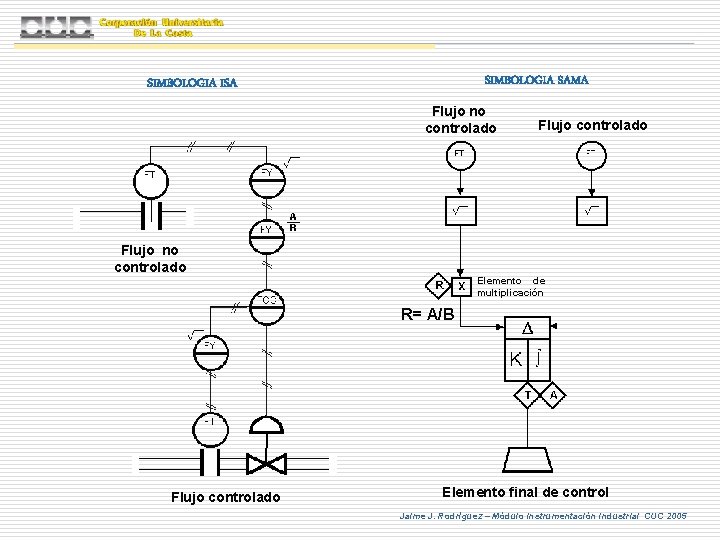

SIMBOLOGIA SAMA SIMBOLOGIA ISA Flujo no controlado Flujo controlado Elemento de multiplicación R= A/B Flujo controlado Elemento final de control Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

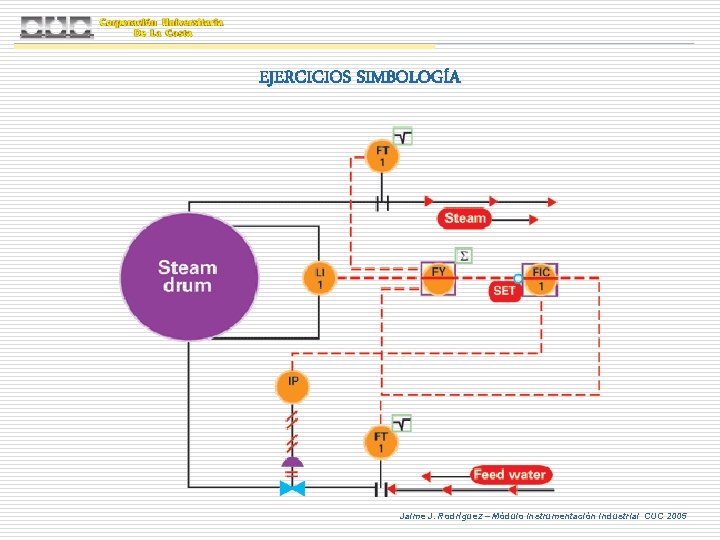

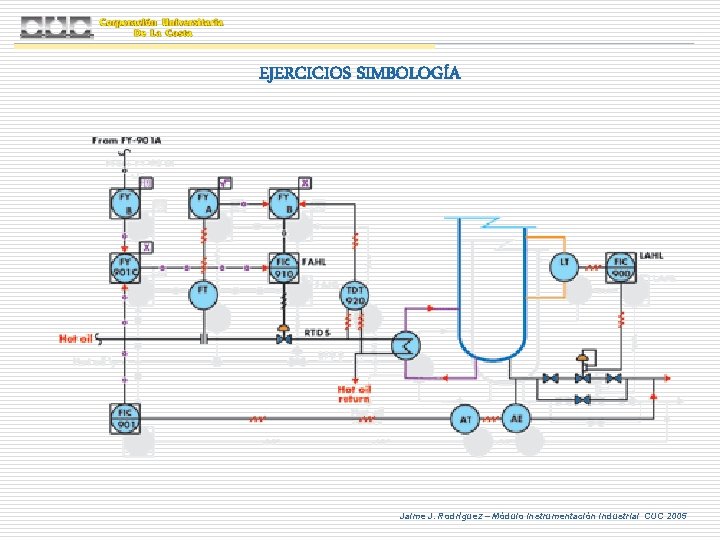

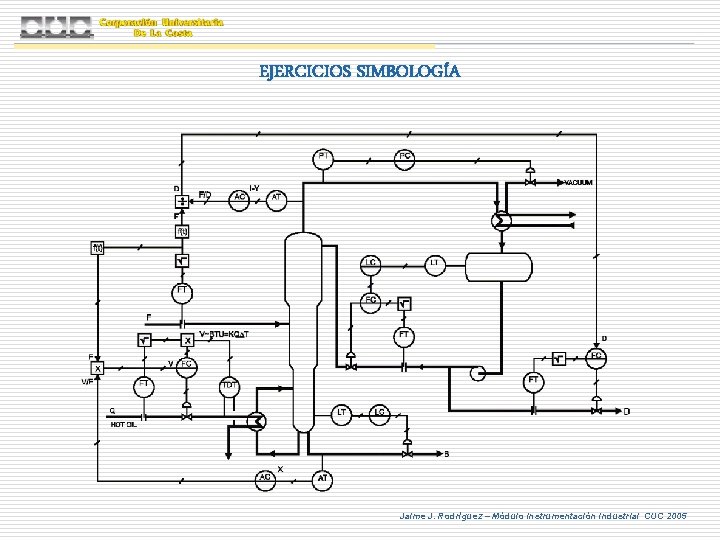

EJERCICIOS SIMBOLOGÍA Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

EJERCICIOS SIMBOLOGÍA Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

EJERCICIOS SIMBOLOGÍA Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005
