Konfiguracja urzdze AVM l AVM FritzBox Fon Zastosowanie

Konfiguracja urządzeń AVM l. AVM Fritz!Box Fon –Zastosowanie –Podłączenie do sieci –Konfiguracja routera l. AVM Fritz!Box ATA –Zastosowanie –Podłączenie do sieci w trybie „router Vo. IP” –Konfiguracja w trybie „router Vo. IP” –Podłączenie do sieci w trybie „bramka Vo. IP” –Konfiguracja w trybie „bramka Vo. IP” l. Konfiguracja systemu Vo. IP

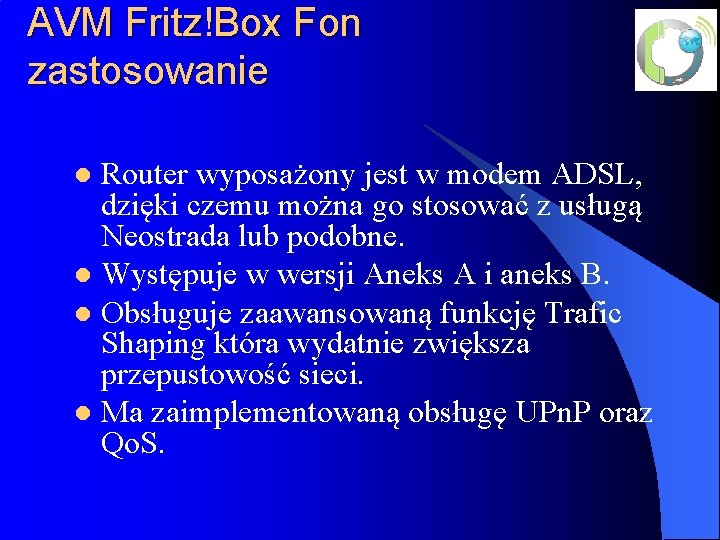

AVM Fritz!Box Fon zastosowanie Router wyposażony jest w modem ADSL, dzięki czemu można go stosować z usługą Neostrada lub podobne. l Występuje w wersji Aneks A i aneks B. l Obsługuje zaawansowaną funkcję Trafic Shaping która wydatnie zwiększa przepustowość sieci. l Ma zaimplementowaną obsługę UPn. P oraz Qo. S. l

AVM Fritz!Box Fon podłączenie do sieci l Publiczna linia telefoniczna analogowa + Neostrada

AVM Fritz!Box Fon podłączenie do sieci l Publiczna linia telefoniczna analogowa + Neostrada i linia ISDN

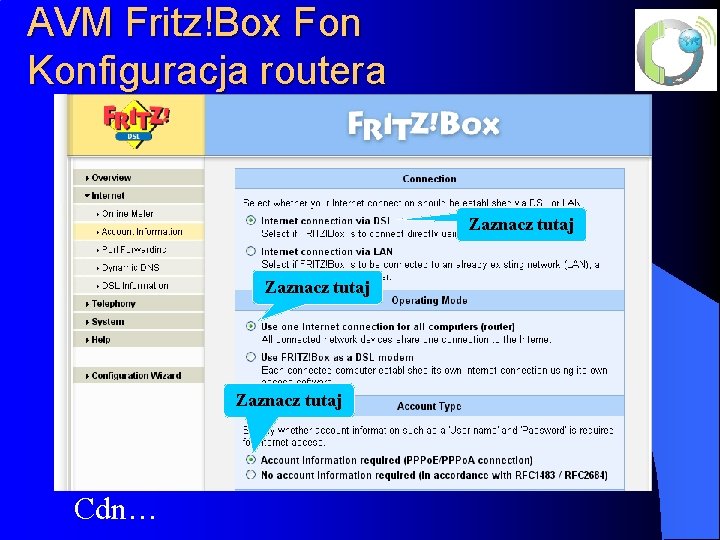

AVM Fritz!Box Fon Konfiguracja routera Zaznacz tutaj Cdn…

AVM Fritz!Box Fon Konfiguracja routera Zaznacz tutaj Na zakończenie kliknij „Apply” Wpisz login i hasło do neostardy

AVM Fritz!Box ATA zastosowanie l l Router pozbawiony jest modemu ADSL, dzięki czemu można go stosować tylko tam, gdzie jest już modem sieciowy, np. w usłudze DSL, z modemami sieci TV kablowej, w sieciach radiowych, które dają na wyjściu gniazdo WAN/LAN. Występuje w wersji Aneks A i aneks B. Obsługuje zaawansowaną funkcję Trafic Shaping która wydatnie zwiększa przepustowość sieci. Ma zaimplementowaną obsługę UPn. P oraz Qo. S.

AVM Fritz!Box ATA podłączenie do sieci jako router l Publiczna linia telefoniczna analogowa + DSL

AVM Fritz!Box ATA podłączenie do sieci jako router l Publiczna linia telefoniczna analogowa + DSL i linia ISDN

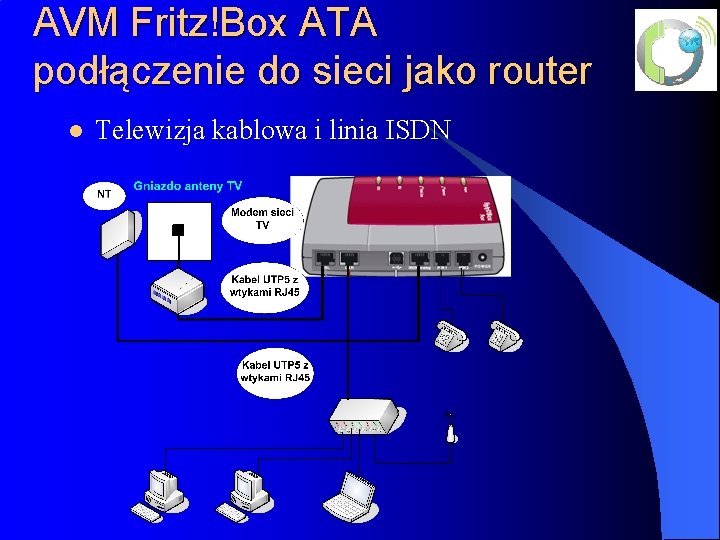

AVM Fritz!Box ATA podłączenie do sieci jako router l Telewizja kablowa i linia ISDN

AVM Fritz!Box ATA podłączenie do sieci jako router l Sieć radiowa i linia ISDN

AVM Fritz!Box ATA Konfiguracja routera Zaznacz tutaj, jeśli podłączasz router do usługi DSL Cdn… Zaznacz tutaj, jeśli podłączasz router do sieci TV kablowej lub do sieci radiowej, w której nie jest wymagane logowanie z hasłem.

AVM Fritz!Box ATA Konfiguracja z usługą DSL Zaznacz tutaj Wpisz swój login i hasło Zaznacz tutaj Wpisz wartości transferu przyznane przez zarządcę sieci nadrzędnej Cdn… Na koniec kliknij tutaj

AVM Fritz!Box ATA - Konfiguracja z TV kablową lub siecią radiową Zaznacz tutaj, jeśli sieć nadrzędna przyznaje Ci adres IP dynamicznie. Zaznacz tutaj Wpisz wartości transferu przyznane przez zarządcę sieci nadrzędnej Na koniec kliknij tutaj Jeśli nie, wpisz tutaj dane uzyskane od zarządcy sieci nadrzędnej. Jeśli sieć nadrzędna rozpoznaje Cię po numerze MAC, możesz wpisać tutaj MAC akceptowany przez tą sieć.

AVM Fritz!Box ATA - podłączenie do sieci LAN jako zwykła bramka

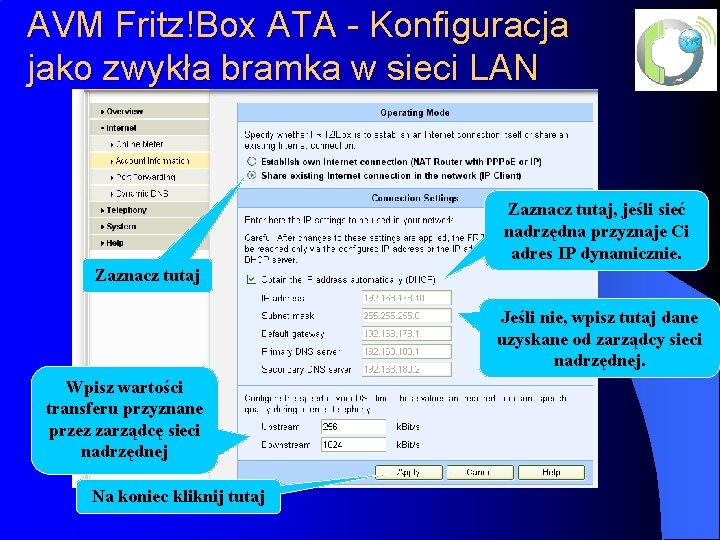

AVM Fritz!Box ATA - Konfiguracja jako zwykła bramka w sieci LAN Zaznacz tutaj, jeśli sieć nadrzędna przyznaje Ci adres IP dynamicznie. Zaznacz tutaj Jeśli nie, wpisz tutaj dane uzyskane od zarządcy sieci nadrzędnej. Wpisz wartości transferu przyznane przez zarządcę sieci nadrzędnej Na koniec kliknij tutaj

Konfiguracja systemu Vo. IP Kliknij tutaj

Konfiguracja systemu Vo. IP Zaznacz tutaj Wpisz swój numer VN lub DID Wpisz swój numer VN Wpisz adres SIP tylko jeśli masz problemy z połączeniami przychodzącymi Wyczyść wszystko Wpisz adres STUN tylko jeśli masz problemy z połączeniami przychodzącymi Na koniec kliknij tutaj

Konfiguracja systemu Vo. IP Kliknij tutaj

Konfiguracja systemu Vo. IP Zaznacz tutaj

Konfiguracja systemu Vo. IP Zaznacz tutaj jeśli masz sieć dobrej jakości Zaznacz tutaj jeśli masz sieć nienajlepszej jakości lub o niskim transferze Wpisz wartości większe od „ 0”. Te pola wykorzystują funkcję Qo. S Na koniec kliknij „Apply” i później jeszcze raz „Apply”.

Konfiguracja systemu Vo. IP Następnie kliknij tutaj Kliknij tutaj

Konfiguracja systemu Vo. IP Ustaw wszystko tak jak tutaj Następnie kliknij tutaj

Konfiguracja systemu Vo. IP Ustaw wszystko tak jak tutaj Następnie kliknij 2 razy „Apply”

Konfiguracja systemu Vo. IP Następnie kliknij tutaj i ustaw wszystko podobnie jak dla Fon 1 Następnie kliknij tutaj

Konfiguracja systemu Vo. IP Jeśli linia publiczna telefoniczna, która została przyłączona do gniazdka ISDN/Analog to linia ISDN, zaznacz tutaj i wpisz poniżej numery MSN. Jeśli linia publiczna telefoniczna, która została przyłączona do gniazdka ISDN/Analog to linia analogowa, zaznacz tutaj i wpisz poniżej jej numer. Następnie kliknij tutaj

Konfiguracja systemu Vo. IP Kliknij tutaj aby dodać kolejno wpisy jak na tej tablicy

Konfiguracja systemu Vo. IP Na zakończenie przejrzyj i ewentualnie dostosuj do swoich potrzeb pozostałe ustawienia. l Urządzenie jest gotowe do pracy. l

Podsumowanie l Urządzenia AVM mogą funkcjonować jako: – Bramka Vo. IP współpracująca z linią przychodzącą analogową. l współpracująca z linią przychodzącą typu ISDN. l – Router ADSL z modemem i bramką Vo. IP – Router bez modemu (dla usług typu DSL, sieć kablowa TV, sieć radiowa) z bramką Vo. IP. l Pytania…
