LA ELECTRONICA PEDRO MARQUEZ QUINTANILLA ELECTRONICA La es

LA ELECTRONICA. PEDRO MARQUEZ QUINTANILLA

ELECTRONICA La es la Rama de la Física que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo de electrones u otras partículas cargadas eléctricamente. La electrónica es el campo de la ingeniería y de la física aplicada, relativo al diseño y aplicación de dispositivos, por lo general circuitos electrónicos, cuyo funcionamiento depende del flujo de electrones para la generación, transmisión, recepción, almacenamiento de información.

IDENTIFICACION DE COMPONENTES ELECTRONICOS Mirar dentro de un sistema electrónico como un radio, un televisor, un equipo de sonido o un computador, vemos muchos de los componentes utilizados en electrónica como son: § § § § § Resistencias o resistores Condensadores o capacitores Bobinas y transformadores Diodos o rectificadores Transistores Circuitos Integrados Suiches o interruptores Micrófonos y parlantes Baterías y pilas Accesorios de empalme

PRINCIPALES COMPONENTES ELECTRONICOS

CONDENSADORES O CAPACITORES Un condensador esta formado por dos placas metálicas separadas por un material aislante llamado dieléctrico. FUNCION La principal función de los condensadores es almacenar energía eléctrica en forma temporal, para ir entregándola al circuito

CLASES DE CONDENSADORES FIJOS Los condensadores fijos se dividen: • polarizados o electrolíticos (de aluminio y tantalio) • no polarizados (poliéster, mica, cerámica y papel) VARIABLES Los condensadores variables se clasifican en: • condensadores con dieléctrico de aire • condensadores con dieléctrico de mica.

CONDENSADORES FIJOS VARIABLES

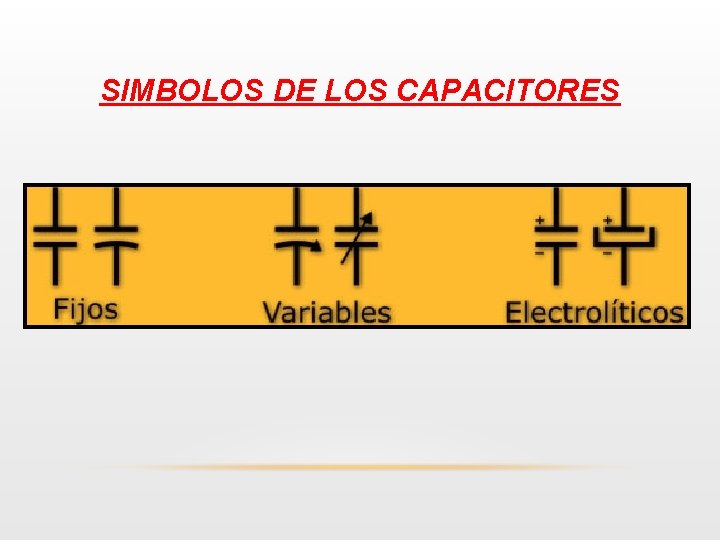

SIMBOLOS DE LOS CAPACITORES

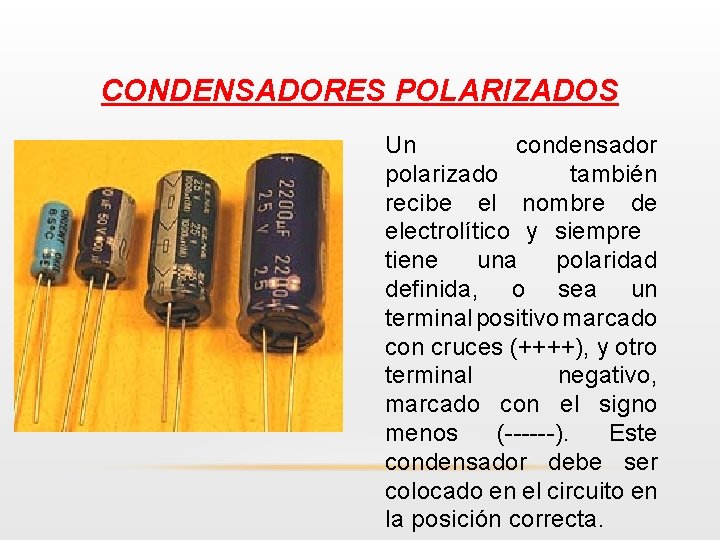

CONDENSADORES POLARIZADOS Un condensador polarizado también recibe el nombre de electrolítico y siempre tiene una polaridad definida, o sea un terminal positivo marcado con cruces (++++), y otro terminal negativo, marcado con el signo menos (------). Este condensador debe ser colocado en el circuito en la posición correcta.

COMO ESCOGER UN CONDENSADOR •

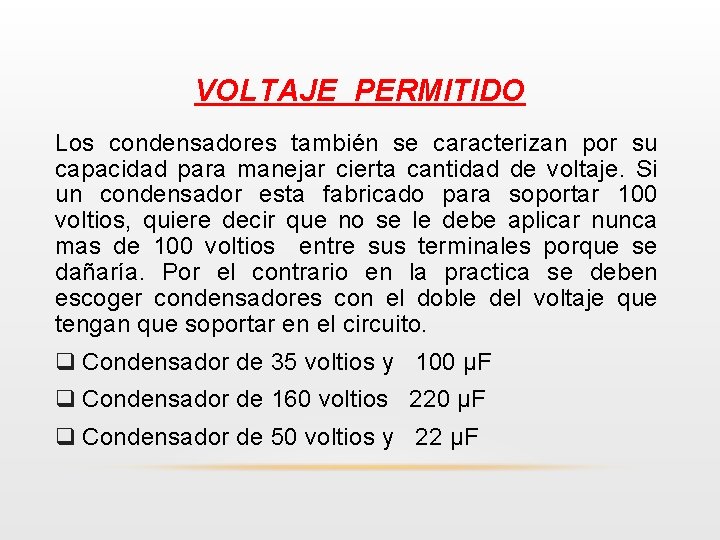

VOLTAJE PERMITIDO Los condensadores también se caracterizan por su capacidad para manejar cierta cantidad de voltaje. Si un condensador esta fabricado para soportar 100 voltios, quiere decir que no se le debe aplicar nunca mas de 100 voltios entre sus terminales porque se dañaría. Por el contrario en la practica se deben escoger condensadores con el doble del voltaje que tengan que soportar en el circuito. q Condensador de 35 voltios y 100 µF q Condensador de 160 voltios 220 µF q Condensador de 50 voltios y 22 µF

APLICACIONES TIPICAS LOS CONDENSADORES SUELEN USARSE PARA: v Baterías: por su capacidad para almacenar energía. v Memorias: por la misma cualidad. v Filtros v Adaptación de impedancias, haciéndoles resonar a una frecuencia dada. v Demodular AM, junto con un diodo v El Flash de las cámaras fotográficas. v Tubos Fluorescentes.

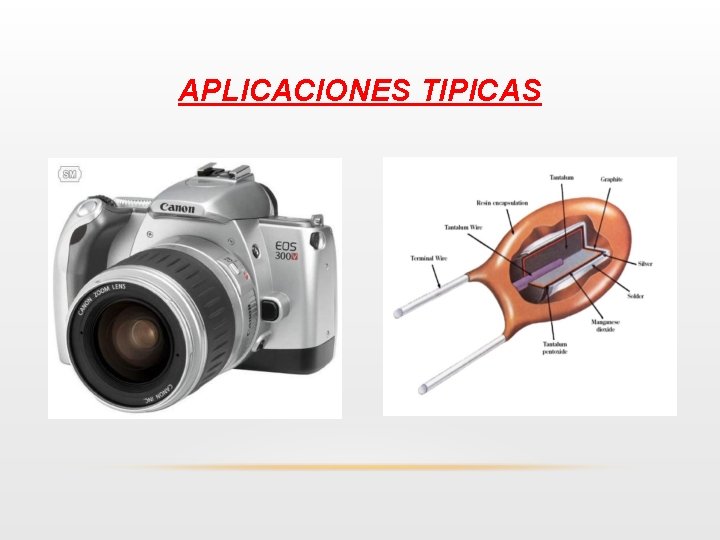

APLICACIONES TIPICAS

CONDENSADORES EN SERIE Dos o mas condensadores están en serie, cuando se conectan uno a continuación del otro. Estos capacitores se pueden reemplazar por un único capacitor que tendrá un valor que será el equivalente de los que están conectados en serie. Para obtener el valor de este único capacitor equivalente se utiliza la fórmula: 1/CT = 1/C 1 + 1/C 2 + 1/C 3 + 1/C 4 Pero fácilmente se puede hacer un cálculo para cualquier número de capacitores que se conecten en serie con ayuda de la siguiente fórmula: 1/CT = 1/C 1 + 1/C 2 +. . + 1/CN LA CARGA (Q) ES LA MISMA PARA CADA UNO DE LOS CONDENSADORES

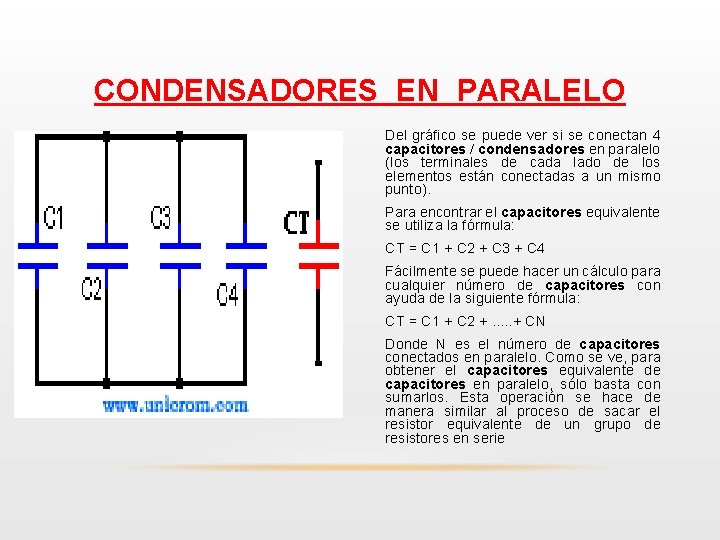

CONDENSADORES EN PARALELO Del gráfico se puede ver si se conectan 4 capacitores / condensadores en paralelo (los terminales de cada lado de los elementos están conectadas a un mismo punto). Para encontrar el capacitores equivalente se utiliza la fórmula: CT = C 1 + C 2 + C 3 + C 4 Fácilmente se puede hacer un cálculo para cualquier número de capacitores con ayuda de la siguiente fórmula: CT = C 1 + C 2 +. . . + CN Donde N es el número de capacitores conectados en paralelo. Como se ve, para obtener el capacitores equivalente de capacitores en paralelo, sólo basta con sumarlos. Esta operación se hace de manera similar al proceso de sacar el resistor equivalente de un grupo de resistores en serie

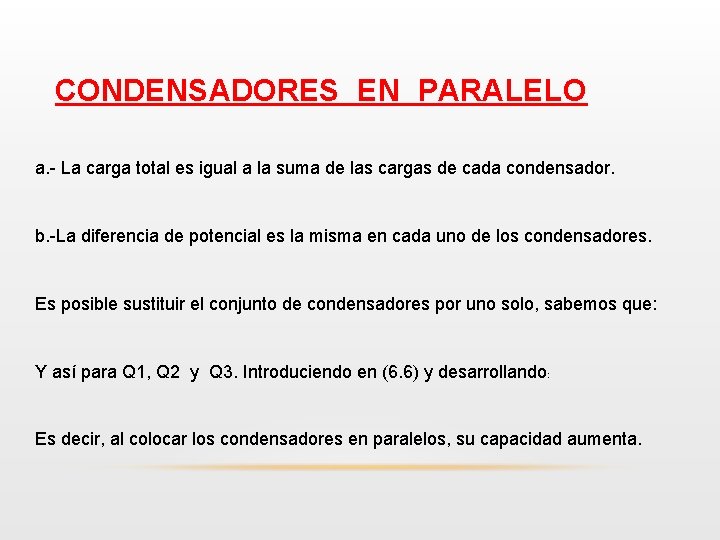

CONDENSADORES EN PARALELO a. - La carga total es igual a la suma de las cargas de cada condensador. b. -La diferencia de potencial es la misma en cada uno de los condensadores. Es posible sustituir el conjunto de condensadores por uno solo, sabemos que: Y así para Q 1, Q 2 y Q 3. Introduciendo en (6. 6) y desarrollando: Es decir, al colocar los condensadores en paralelos, su capacidad aumenta.

RESISTENCIAS O RESISTORES Son los componentes que mas se encuentran en los aparatos electrónicos como los radios, televisores, amplificadores, equipos de sonido, grabadoras, etc. FUNCIÓN Básicamente las resistencias se utilizan para limitar, reducir, o controlar la corriente en los circuitos, reducen la cantidad de corriente que trata de pasar por un circuito. Las resistencias se utilizan para controlar el flujo de la corriente.

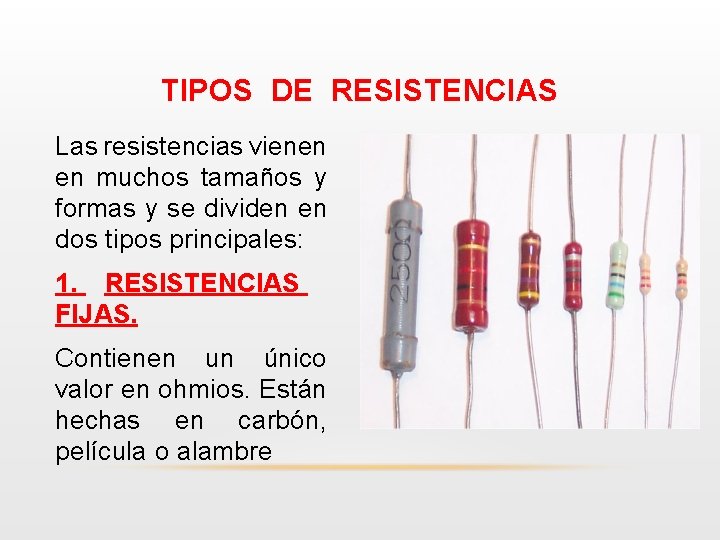

TIPOS DE RESISTENCIAS Las resistencias vienen en muchos tamaños y formas y se dividen en dos tipos principales: 1. RESISTENCIAS FIJAS. Contienen un único valor en ohmios. Están hechas en carbón, película o alambre

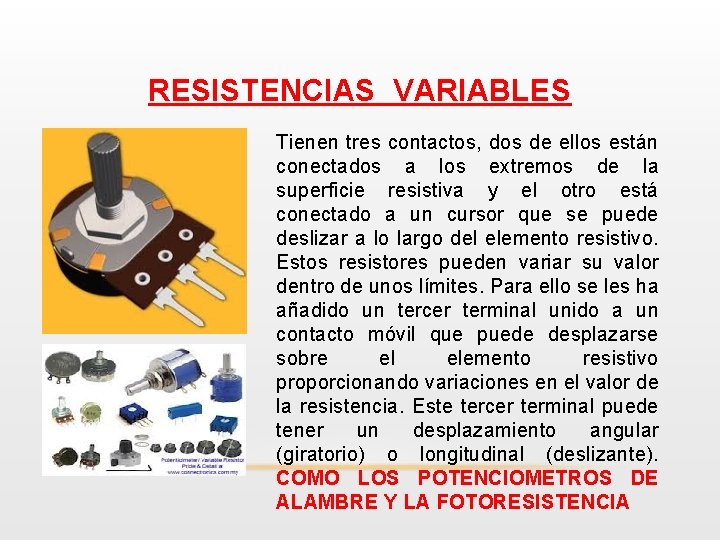

RESISTENCIAS VARIABLES Tienen tres contactos, dos de ellos están conectados a los extremos de la superficie resistiva y el otro está conectado a un cursor que se puede deslizar a lo largo del elemento resistivo. Estos resistores pueden variar su valor dentro de unos límites. Para ello se les ha añadido un tercer terminal unido a un contacto móvil que puede desplazarse sobre el elemento resistivo proporcionando variaciones en el valor de la resistencia. Este tercer terminal puede tener un desplazamiento angular (giratorio) o longitudinal (deslizante). COMO LOS POTENCIOMETROS DE ALAMBRE Y LA FOTORESISTENCIA

SIMBOLOS DE LAS RESISTENCIAS FIJAS RESISTENCIAS VARABLES

UNIDAD DE MEDIDA Toda resistencia presenta una cierta cantidad de Ohmios, que es su unidad de medida para los esquemas y formulas esta unidad se representa con la letra griega Omega (Ω). El nombre de esta unidad se adopto en homenaje a George Simon Ohm, quien descubrió la Ley de Ohm. Una resistencia e 100. 000 Ω representa una oposición a la corriente cuatro veces mayor que una de 25. 000 Ω.

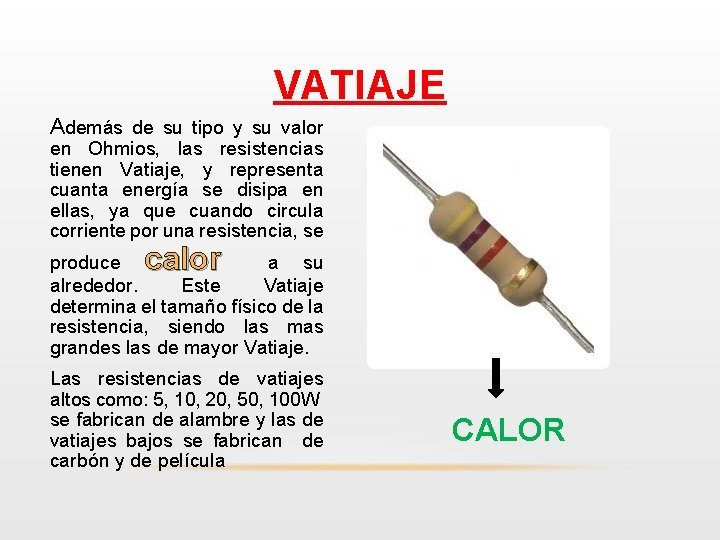

VATIAJE Además de su tipo y su valor en Ohmios, las resistencias tienen Vatiaje, y representa cuanta energía se disipa en ellas, ya que cuando circula corriente por una resistencia, se calor produce a su alrededor. Este Vatiaje determina el tamaño físico de la resistencia, siendo las mas grandes las de mayor Vatiaje. Las resistencias de vatiajes altos como: 5, 10, 20, 50, 100 W se fabrican de alambre y las de vatiajes bajos se fabrican de carbón y de película CALOR

CODIGO DE COLORES PARA IDENTIFICAR LAS RESISTENCIAS

El código de los colores de las resistencias es un método para identificar la capacidad en Ohmios y la tolerancia o precisión de los resistores. Cada color corresponde a un numero en particular. Cuando leamos el código debemos recordar: 1. La primera banda representa la primera cifra. 2. La segunda banda representa la segunda cifra 3. La tercera banda representa el numero de ceros que siguen a los dos primeros números. (si la tercera banda es negra no se agregan ceros al numero). 4. La cuarta banda representa la tolerancia. Esta es usualmente dorada que representa un 5% o plateada que es el 10%

TABLA PARA HALLAR EL VALOR DE LAS RESISTENCIAS NEGRO 0 VERDE 5 CAFÉ 1 AZUL 6 ROJO 2 VIOLETA 7 NARANJA 3 GRIS 8 AMARILLO 4 BLANCO 9

EJERCICIOS CAFÉ= 1 NEGRO = 0 ROJO = 2 DORADA = 5% 1000Ω, Convirtiendo a KΩ 1000Ω = 1 KΩ

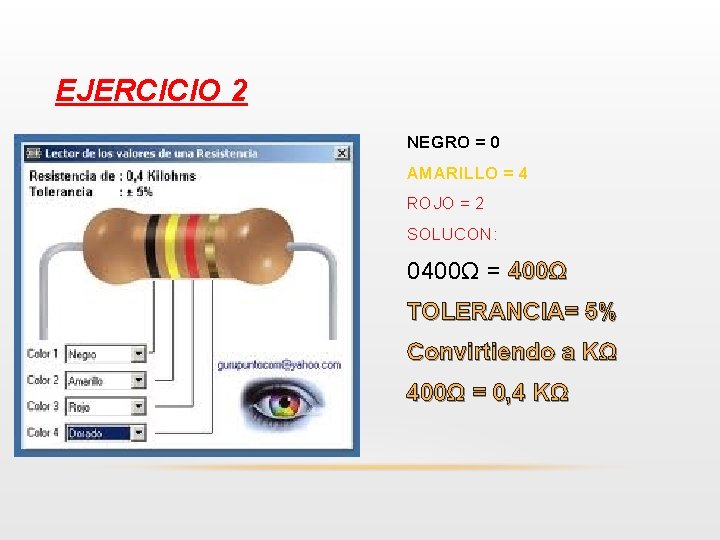

EJERCICIO 2 NEGRO = 0 AMARILLO = 4 ROJO = 2 SOLUCON: 0400Ω = 400Ω TOLERANCIA= 5% Convirtiendo a KΩ 400Ω = 0, 4 KΩ
